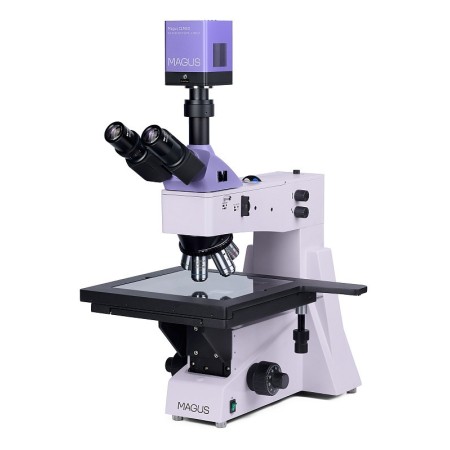

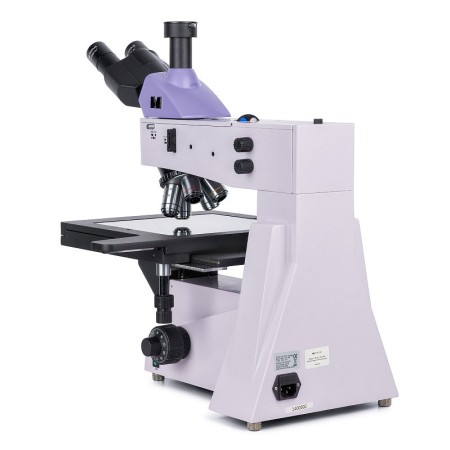

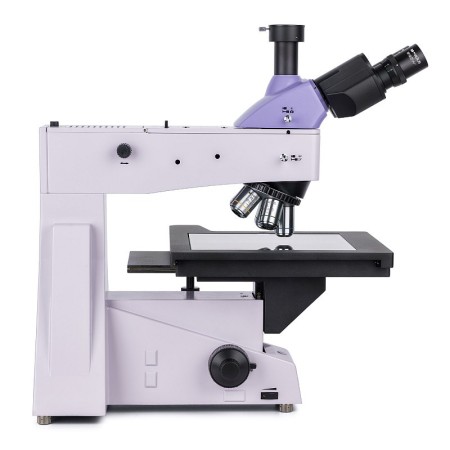

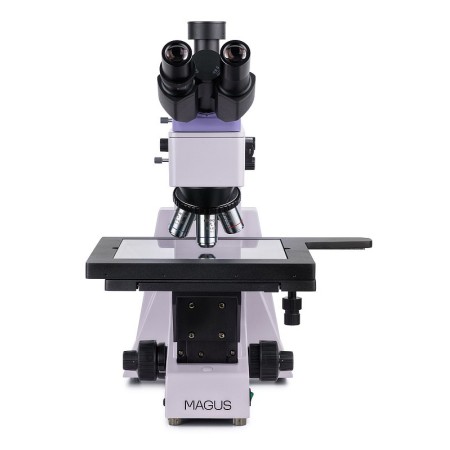

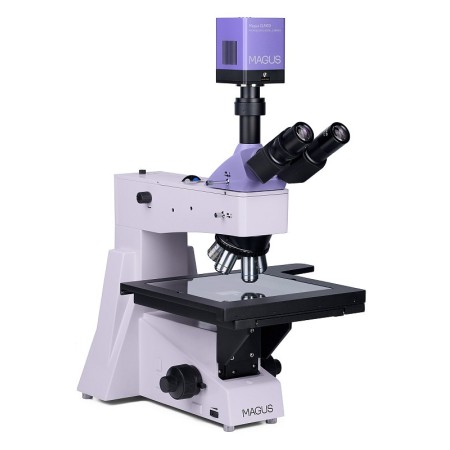

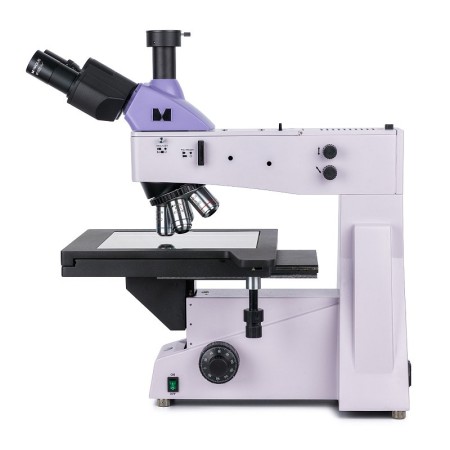

Cyfrowy mikroskop metalograficzny MAGUS Metal D650 BD Nadaje się do obserwacji powierzchni fotomasek, układów scalonych, płytek drukowanych i innych długich i szerokich obiektów. Posiada duży stolik, który może pomieścić duże, drobno ogniskowane próbki o wartości 0,7 μm do bardzo precyzyjnych obserwacji przy dużym powiększeniu. Techniki mikroskopii jasnego pola, ciemnego pola i światła spolaryzowanego. Mikroskop nadaje się do laboratoriów kontroli jakości, ośrodków badawczych i wydziałów uniwersyteckich.

Aparat cyfrowy

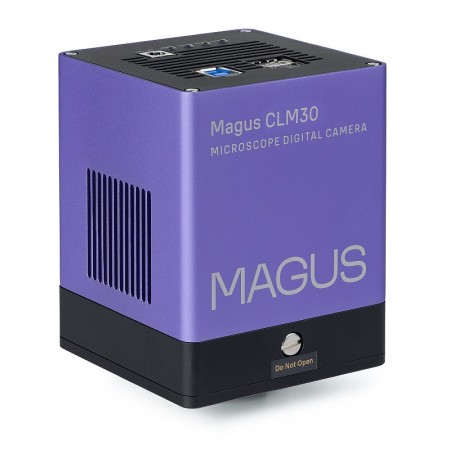

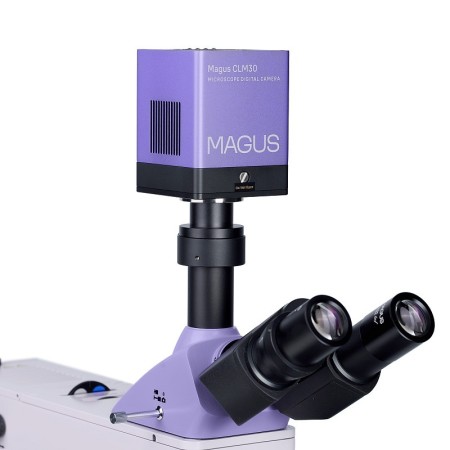

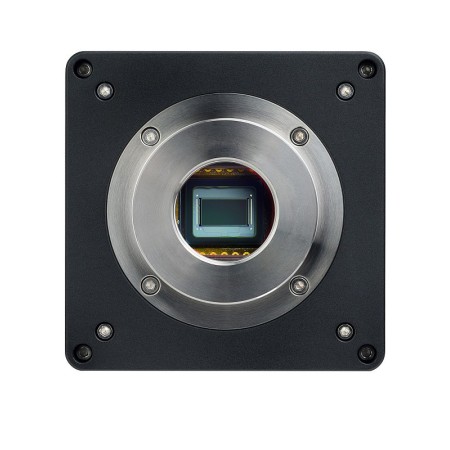

Kamera cyfrowa MAGUS CLM30 przeznaczona jest do mikroskopii ciemnego pola i technik fluorescencyjnych. Kamera wyposażona jest w matrycę o rozdzielczości 8,3 MP i zapewnia realistyczne obrazy w rozdzielczości 3840x2160 px. Zaleca się używanie aparatu z obiektywami 4x, 10x, 20x i 40x. Podczas korzystania z obiektywów o małym powiększeniu aparat pozwala użytkownikowi zobaczyć ostrzejsze szczegóły.
Filmy są nagrywane z prędkością 45 kl./s lub 70 kl./s w zależności od rozdzielczości – filmy płynnie płyną z płynnymi i delikatnymi przejściami między klatkami. Ruch próbki jest pokazywany w czasie rzeczywistym, bez opóźnień. Kamera ułatwia obserwację poruszających się obiektów i nadaje się do pokazów akademickich.

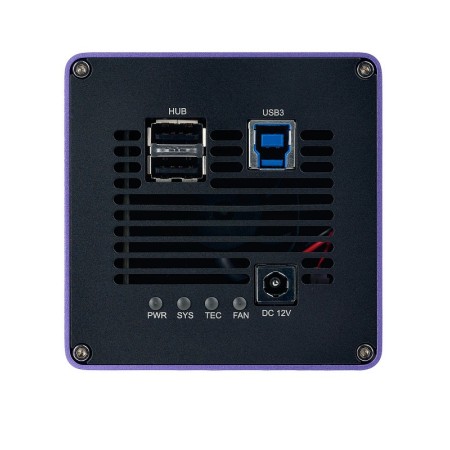

Kamera wyposażona jest w interfejs USB 3.0. Szybkość przesyłania danych jest 10 razy większa niż w przypadku kamer USB 2.0. Szybka kamera jest zalecana do profesjonalnych laboratoriów, badań lub edukacji uniwersyteckiej.

Optyczny

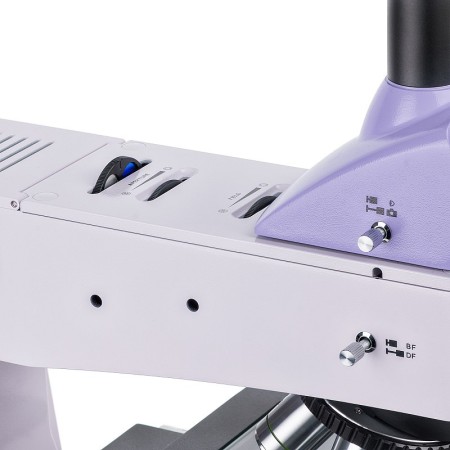

Głowica trójokularowa wyposażona jest w tubus trójokularowy do umieszczenia aparatu cyfrowego. Pokrętło wyboru światła/kamery kieruje wiązkę światła na aparat, zapewniając jasne, szczegółowe zdjęcia i filmy, które można oglądać na ekranie zewnętrznym. Kamera nie wchodzi w skład podstawowej konfiguracji. Lewy okular posiada pokrętło regulacji obrazu.

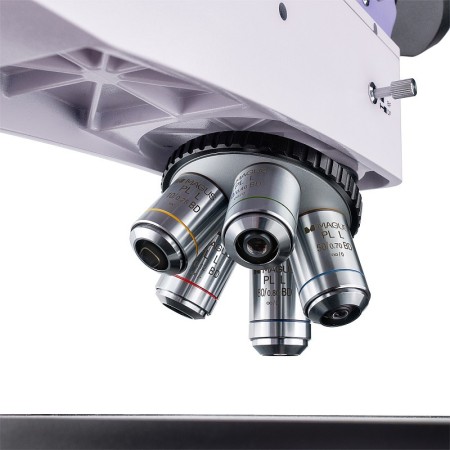

Obiektywy planachromatyczne z symbolem BD Są one specjalnie zaprojektowane do technik mikroskopii jasnego i ciemnego pola. Soczewki mają dużą odległość roboczą. Zestaw zawiera pięć soczewek, po jednej na każdą obudowę końcówki. W razie potrzeby każdy zainstalowany obiektyw można wymienić na opcjonalny. Bezstopniowa korekcja optyki o powiększeniu od 50x do 800x. Końcówka nosa jest zorientowana w kierunku wnętrza instrumentu, dzięki czemu użytkownik może zobaczyć, który obiektyw jest włożony w ścieżkę optyczną.

Oświetlenie

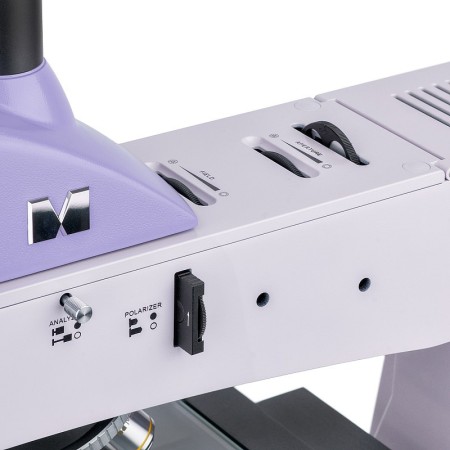

System oświetlenia światłem odbitym został zaprojektowany tak, aby wszystkie obserwacje były bardzo szczegółowe, niezależnie od zastosowanego obiektywu i technik mikroskopowych. Źródłem światła jest lampa halogenowa o mocy 50 W, która tworzy jasne, ciepłe i równomierne światło. Możesz użyć metody oświetlenia Köhler, aby dostosować oświetlenie. W zestawie znajdują się filtry do tworzenia kolorowego efektu oraz urządzenie polaryzacyjne (zintegrowany analizator i wymienny polaryzator). Źródło światła, przysłona i przysłony polowe mogą być wyśrodkowane. W skład systemu oświetleniowego wchodzi również urządzenie do zaciemniania pola.

Stolik i mechanizm ustawiania ostrości

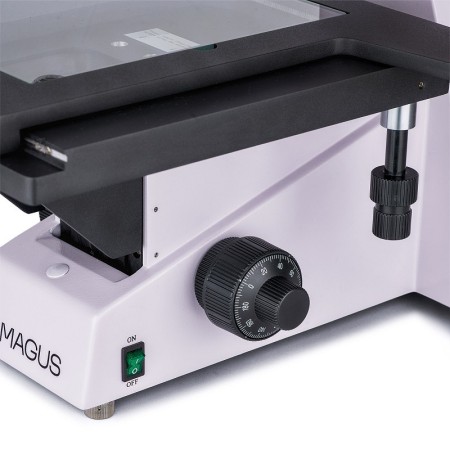

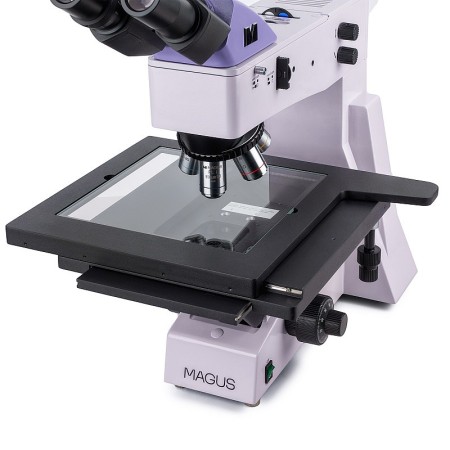

Dużym stolikiem o wymiarach 280x270 mm jest szczególna cecha mikroskopu. Posiada zakres ruchu 204 mm na osi X i Y. Ostrość reguluje się, obracając pokrętła zgrubnego i precyzyjnego ustawiania ostrości. Działają płynnie, a dzięki precyzyjnej wartości ostrości praca przy dużym powiększeniu jest dokładna. Zgrubna ostrość jest wyposażona w pokrętło mocujące, a naprężenie zgrubnej można regulować. Uchwyty do ustawiania ostrości są umieszczone u podstawy mikroskopu, dzięki czemu można przyjąć zrelaksowaną i wygodną pozycję. Dzięki temu operator może trzymać ręce płasko na stole, zamiast trzymać je w powietrzu.

Mocowania

Jak w pełni wykorzystać możliwości mikroskopu MAGUS Metal 650 BD Możesz dokupić inne dodatkowe akcesoria, takie jak okulary, długodystansowe obiektywy jasnego i ciemnego pola, szkiełka kalibracyjne i aparaty cyfrowe.

Najważniejsze cechy mikroskopu:

• Precyzyjne ustawianie ostrości: precyzyjna wartość ostrości 0,7 μm, zgrubna ostrość z pokrętłem blokady i regulacji napięcia
• Duży stolik do łatwej obserwacji długich i szerokich obiektów, szeroki zakres ruchu stolika w dwóch osiach
• Optyka planachromatyczna, głowica trójokularowa z rozdzielaczem wiązki 100:0 i 0:100, tubus trójokularowy do montażu kamery
• Źródło światła, przysłona z możliwością wyśrodkowania i przysłony polowej, regulacja oświetlenia Köhlera, urządzenie polaryzacyjne, zestaw filtrów barwnych, technologia mikroskopii ciemnego pola
• Oświetlacz – lampa halogenowa o mocy 50 W z zasilaniem 220 V i funkcją ściemniania
• Akcesoria opcjonalne

Najważniejsze cechy kamery:

• Do mikroskopii ciemnego pola i mikroskopii fluorescencyjnej z obiektywami 4x, 10x, 20x i 40x
• Rozdzielczość 8,3 MP: Podczas obserwacji z obiektywami o małym powiększeniu kamera pozwala użytkownikowi zobaczyć ostrzejsze szczegóły
• 45 kl./s i 70 kl./s, odpowiednio 3840x2160 pikseli i 1920x1080 pikseli, do obserwacji próbek z ruchomymi elementami, nagrywania filmów i manipulowania próbką bez szarpnięć i opóźnień
• Ogniwo Peltiera obniża temperaturę matrycy podczas długotrwałej pracy i eliminuje szumy termiczne, pozwalając tym samym na korzystanie z długiego czasu otwarcia migawki podczas robienia zdjęć.
• Czujnik CMOS SONY Kolorowy przetwornik Exmor z podświetleniem zapewnia obrazy o niskim poziomie szumów i wysokiej światłoczułości nawet w warunkach słabego oświetlenia. Możesz uzyskać ostrzejsze, jaśniejsze i bardziej nasycone kolory obrazy.
• Interfejs USB 3.0 do szybkiego i płynnego przesyłania danych
• Oprogramowanie do nagrywania i edycji zdjęć i filmów, funkcji zewnętrznego wyświetlania, pomiarów liniowych i kątowych

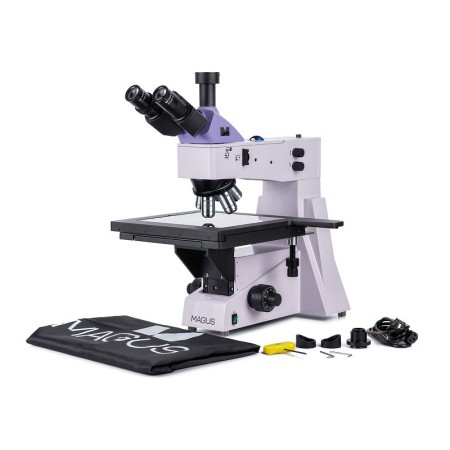

Opakowanie zawiera:

• Aparat cyfrowy MAGUS CLM30 (aparat cyfrowy, USB, zasilacz 12 V, 3 A, walizka transportowa, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z wejściem zasilania, oświetlaczem światła odbitego, mechanizmem ustawiania ostrości, stolikiem i końcówką
• Głowica trójokularowa
• Obiektyw planachromatyczny ustawiony na nieskończoność: PL L5x/0.12 BD szer. 9,7 mm
• Obiektyw planachromatyczny ustawiony na nieskończoność: PL L10x/0.25 BD szer. 9,3 mm
• Obiektyw planachromatyczny ustawiony na nieskończoność: PL L20x/0,40 BD Szerokość 7,2 mm
• Soczewka planachromatyczna na nieskończoność: PL L50х/0.70 BD Szerokość 2,5 mm
• Obiektyw planachromatyczny ustawiony na nieskończoność: PL L80x/0.80 BD Szerokość ścieg. 0,8 mm
• Okular 10x/22 mm z długim odstępem źrenicy wyjściowej (2 szt.)
• 1x adapter C-mount
• Klucz imbusowy
• Zasilający AC
• Osłona
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą do nurkowania
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planachromatyczny ustawiony na nieskończoność: PL L40x/0.60 BD Szerokość 3,0 mm
• Obiektyw planachromatyczny ustawiony na nieskończoność: PL L60x/0.70 BD Szerokość kąta 1,9 mm
• Soczewka planachromatyczna na nieskończoność: PL L100х/0,85 (sucha) BD Szerokość ścieg. 0,4 mm
• Szkiełko kalibracyjne
