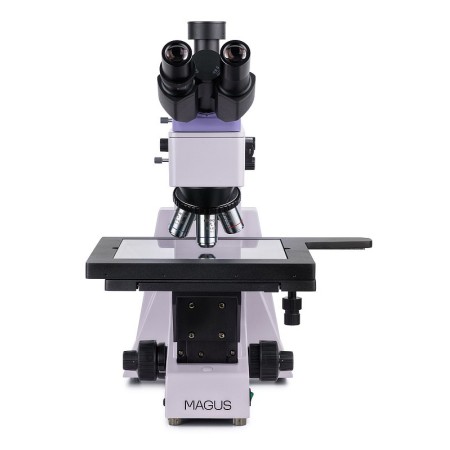

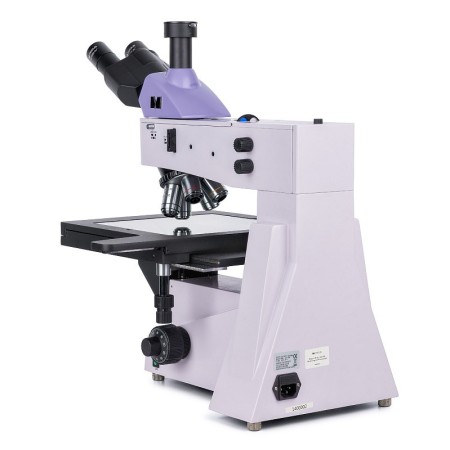

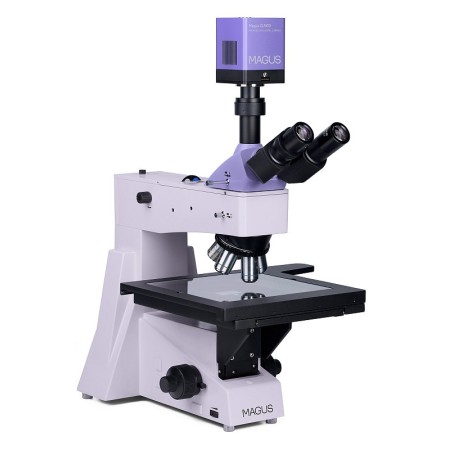

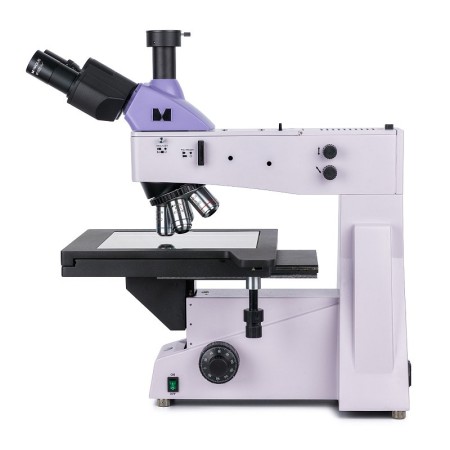

De digitale metallografische microscoop MAGUS Metal D650 BD is geschikt voor het observeren van oppervlakken van fotomaskers, geïntegreerde schakelingen, printplaten en andere lange en brede objecten. Hij is voorzien van een grote tafel waarop grote monsters passen en een fijninstelling met een waarde van 0,7 µm voor zeer nauwkeurige observaties bij een hoge vergroting. Microscopietechnieken in helderveld, donkerveld en gepolariseerd licht. De microscoop is geschikt voor kwaliteitscontrolelaboratoria, onderzoekscentra en universitaire afdelingen.

Digitale camera

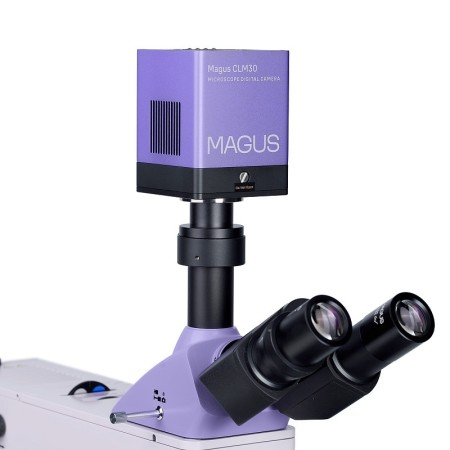

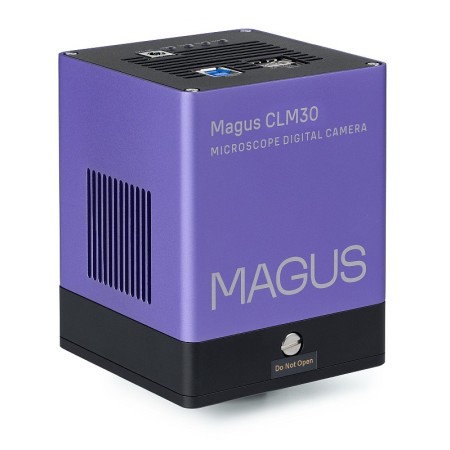

De digitale camera MAGUS CLM30 is ontworpen voor helderveld-, donkerveld- en fluorescentiemicroscopie. De camera is voorzien van een sensor van 8,3 MP en produceert realistische beelden met een resolutie van 3840x2160 px. Het gebruik van de camera wordt aanbevolen met objectieven van 4x, 10x, 20x en 40x. Bij gebruik van objectieven met een lage vergroting kan de gebruiker met de camera scherpere details zien.
Video's worden opgenomen met 45 fps of 70 fps, afhankelijk van de resolutie: de video's lopen vloeiend, met zachte en subtiele overgangen tussen beelden. De beweging van het monster wordt in realtime weergegeven, zonder vertraging. De camera vergemakkelijkt het observeren van bewegende objecten en is geschikt voor academische demonstraties.
De camera is uitgerust met een USB 3.0-interface. De gegevensoverdrachtssnelheid is 10 keer hoger dan die van USB 2.0-camera's. De hogesnelheidscamera wordt aanbevolen voor professionele laboratoria, onderzoek of universitair onderwijs.

Optiek

De trinoculaire kop is voorzien van een trinoculaire buis voor de montage van een digitale camera. Met de keuzeknop voor licht/camera wordt de lichtbundel naar de camera geleid voor heldere, gedetailleerde foto's en video's die op een extern scherm kunnen worden weergegeven. De camera is niet inbegrepen in de basisconfiguratie. Het linker oculair heeft een ring voor beelduitregeling.

De planachromatische objectieven met het symbool BD zijn speciaal ontworpen voor helderveld- en donkerveldmicroscopie. De objectieven hebben een lange werkafstand. De set bevat vijf objectieven, één voor elke opening van de revolver. Elk geplaatst objectief kan indien nodig worden vervangen door een optioneel objectief. Oneindig gecorrigeerde optiek met een vergroting van 50x tot 800x. De revolver is naar de binnenkant van het instrument gericht, zodat de gebruiker kan zien welk objectief in het optische pad is geplaatst.

Verlichting

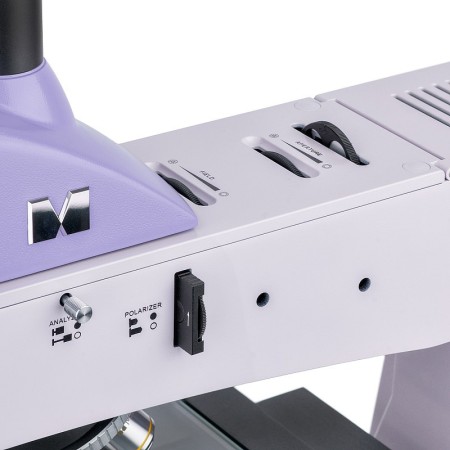

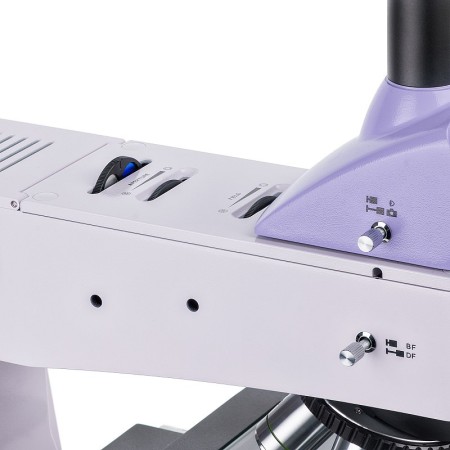

Het reflectieverlichtingssysteem is zo ontworpen dat alle observaties gedetailleerd zijn, ongeacht het gebruikte objectief en de microscopietechniek. De lichtbron is een halogeenlamp van 50 W die helder, warm en gelijkmatig licht produceert. De Köhler-verlichtingsmethode kan worden gebruikt om de verlichting af te stellen. Er zijn filters inbegrepen om een kleureffect te creëren en een polarisatievoorziening (ingebouwde analysator en verwijderbare polarisator). De lichtbron, het diafragma en de velddiafragma's kunnen worden gecentreerd. Het verlichtingssysteem bevat ook een donkerveldvoorziening.

Tafel en scherpstelmechanisme

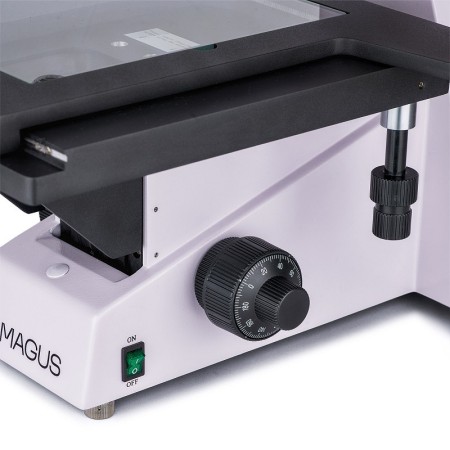

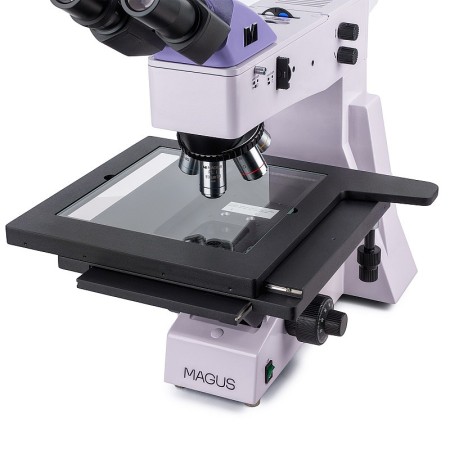

De grote tafel 280x270 mm is een bijzonder kenmerk van de microscoop. De tafel heeft een verplaatsingsbereik van 204 mm langs de X- en Y-as. De scherpstelling wordt geregeld door aan de grof- en fijnstelschroeven te draaien. Deze werken soepel en dankzij de waarde van de fijninstelling is het werken bij een hoge vergroting nauwkeurig. De grofinstelling is voorzien van een vergrendelknop en de spanning van de grofinstelschroef kan worden aangepast. De scherpstelknoppen bevinden zich aan de voet van de microscoop, zodat u een ontspannen en comfortabele houding kunt aannemen. Zo kan de gebruiker de handen op de tafel laten rusten in plaats van ze in de lucht te houden.

Accessoires

Om het maximale uit de microscoop MAGUS Metal 650 BD te halen, kunt u extra accessoires aanschaffen, zoals oculairs, objectieven met een lange werkafstand voor helderveld en donkerveld, kalibratieglaasjes en digitale camera's.

Belangrijkste kenmerken van de microscoop:

• Nauwkeurig scherpstellen: fijninstelling met een waarde van 0,7 µm, grofinstelling met een vergrendelknop en spanningsregeling
• Grote tafel voor het gemakkelijk observeren van lange en brede objecten, groot verplaatsingsbereik van de tafel over twee assen
• Planachromatische optiek, trinoculaire kop met bundelsplitser 100:0 en 0:100, trinoculaire buis voor de installatie van de camera
• Centreerbare lichtbron, openings- en velddiafragma's, Köhler-verlichtingsregeling, polarisatievoorziening, set kleurenfilters, donkerveldmicroscopietechnieken
• Verlichting – halogeenlamp van 50 W met voeding van 220 V en helderheidsregeling
• Optionele accessoires

Belangrijkste kenmerken van de camera:

• Voor donkerveld- en fluorescentiemicroscopie met objectieven van 4x, 10x, 20x en 40x
• Resolutie van 8,3 MP: bij observaties met objectieven met een lage vergroting kan de gebruiker met de camera scherpere details zien
• 45 fps en 70 fps, respectievelijk bij een resolutie van 3840x2160 pixels en 1920x1080 pixels, voor het observeren van monsters met bewegende elementen, het opnemen van video's en het verplaatsen van het preparaat zonder schokken of vertragingen
• De Peltier-cel verlaagt de temperatuur van de sensor tijdens langdurig gebruik en elimineert thermische ruis, zodat een lange sluitertijd kan worden gebruikt bij het maken van foto's.

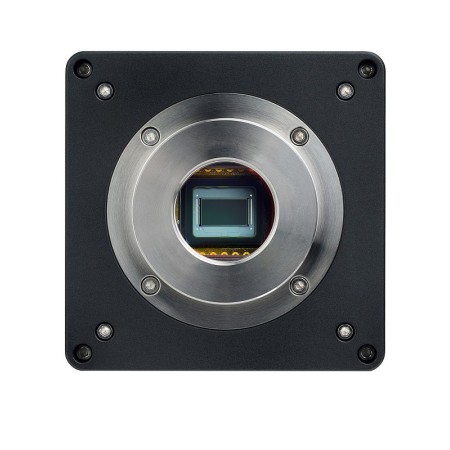

• De backlit SONY Exmor CMOS-kleurensensor levert beelden met weinig ruis en een hoge lichtgevoeligheid, zelfs bij weinig licht. U kunt scherpere, helderdere beelden met verzadigde kleuren verkrijgen.

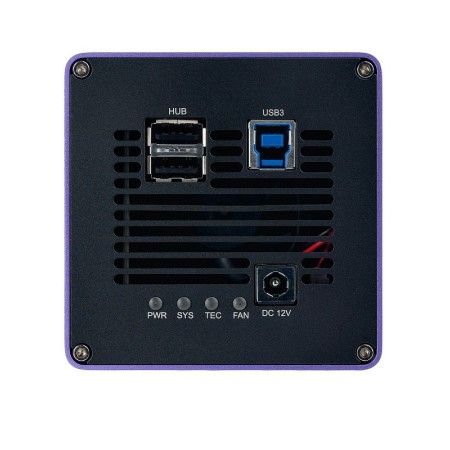

• USB 3.0-interface voor snelle en vloeiende gegevensoverdracht
• Software voor het opnemen en bewerken van foto's en video's, externe weergavefuncties, lineaire en hoekmetingen

De verpakking bevat:

• De digitale camera MAGUS CLM30 (digitale camera, USB-kabel, 12 V-adapter, 3 A, etui, installatie-cd met stuurprogramma en software, gebruikershandleiding en garantiecertificaat)
• Voet met voedingsingang, reflectieverlichting, scherpstelmechanisme, tafel en revolver
• Trinoculaire kop
• Planachromatisch oneindig gecorrigeerd objectief: PL L5x/0,12 BD WD 9,7 mm
• Planachromatisch oneindig gecorrigeerd objectief: PL L10x/0,25 BD WD 9,3 mm
• Planachromatisch oneindig gecorrigeerd objectief: PL L20x/0,40 BD WD 7,2 mm
• Planachromatisch oneindig gecorrigeerd objectief: PL L50х/0,70 BD WD 2,5 mm
• Planachromatisch oneindig gecorrigeerd objectief: PL L80x/0,80 BD WD 0,8 mm
• Oculair 10x/22 mm met lange oogafstand (2 stuks)
• C-mountadapter 1x
• Inbussleutel
• Netsnoer voor wisselstroom
• Stofkap
• Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

• Oculair 10x/22 mm met schaalverdeling
• Oculair 12,5x/14 mm (2 stuks)
• Oculair 15x/15 mm (2 stuks)
• Oculair 20x/12 mm (2 stuks)
• Oculair 25x/9 mm (2 stuks)
• Planachromatisch objectief voor oneindige buislengte: PL L40x/0,60 BD WD 3,0 mm
• Planachromatisch objectief voor oneindige buislengte: PL L60x/0,70 BD WD 1,9 mm
• Planachromatisch objectief voor oneindige buislengte: PL L100х/0,85 (droog) BD WD 0,4 mm
• Kalibratiepreparaat
