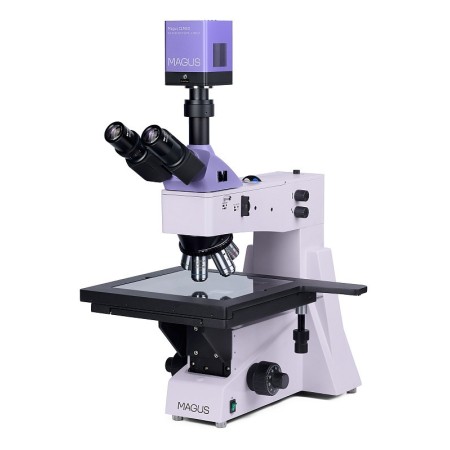

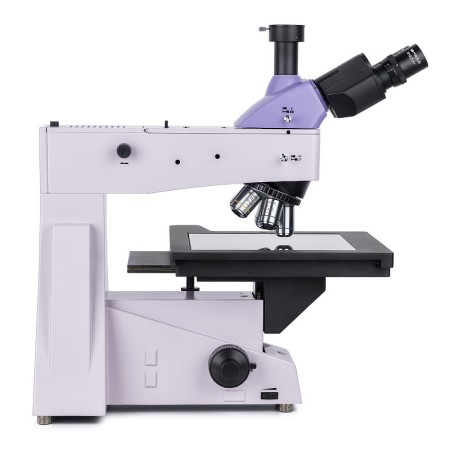

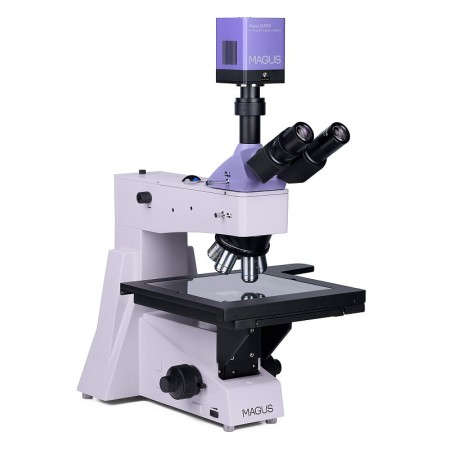

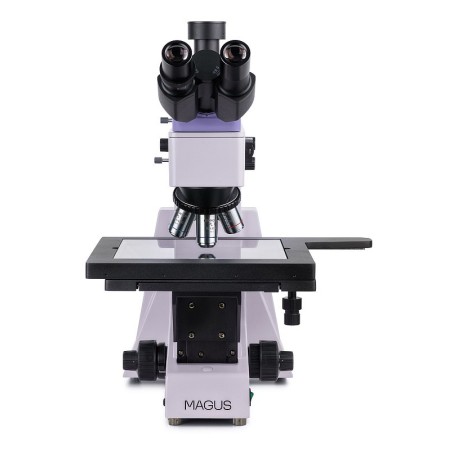

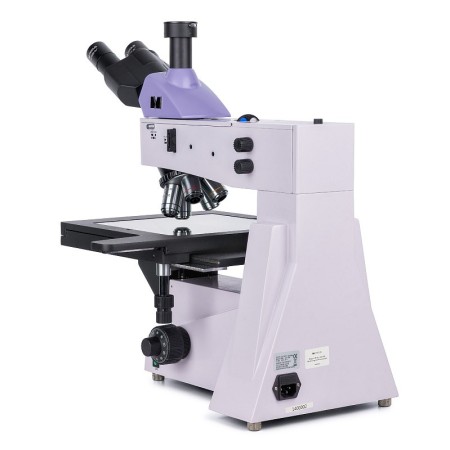

Le microscope métallographique numérique MAGUS Metal D650 BD convient à l’observation des surfaces de photomasques, de circuits intégrés, de cartes de circuits imprimés et d’autres objets longs et larges. Il est équipé d’une grande platine pouvant accueillir des échantillons de grande taille et d’une mise au point fine de 0,7 µm, pour des observations très précises à fort grossissement. Techniques de microscopie en champ clair, en champ sombre et en lumière polarisée. Le microscope convient aux laboratoires de contrôle qualité, aux centres de recherche et aux départements universitaires.

Caméra numérique

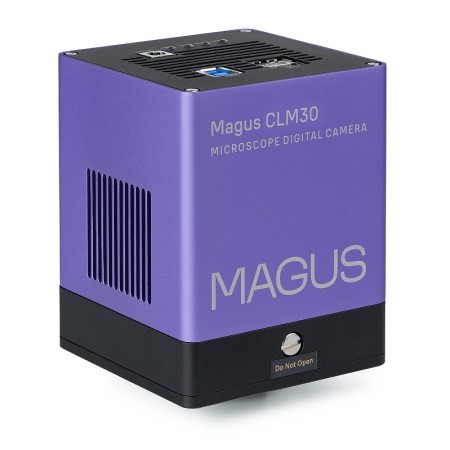

La caméra numérique MAGUS CLM30 est conçue pour la microscopie en champ clair et en champ sombre, ainsi que pour la fluorescence. La caméra est équipée d’un capteur de 8,3 MP et produit des images réalistes d’une résolution de 3840x2160 px. Il est recommandé d’utiliser la caméra avec des objectifs 4x, 10x, 20x et 40x. Avec des objectifs à faible grossissement, la caméra permet à l’utilisateur de voir des détails plus nets.
Les vidéos sont enregistrées à 45 fps ou à 70 fps selon la résolution : elles sont fluides, avec des transitions douces entre les images. Les mouvements de l’échantillon sont affichés en temps réel, sans retard. La caméra facilite l’observation d’objets en mouvement et convient aux démonstrations universitaires.

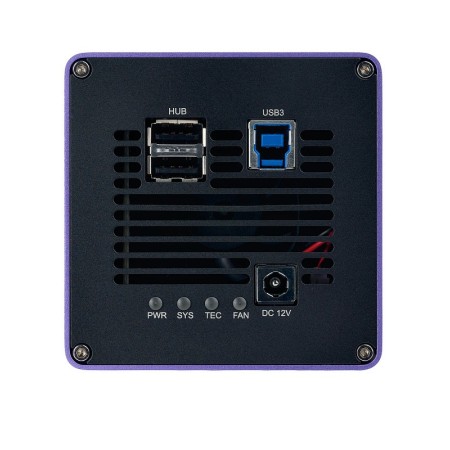

La caméra est équipée d’une interface USB 3.0. Le taux de transfert des données est 10 fois supérieur à celui des caméras USB 2.0. Cette caméra à haute vitesse est recommandée pour les laboratoires professionnels, la recherche ou l’enseignement universitaire.

Optique

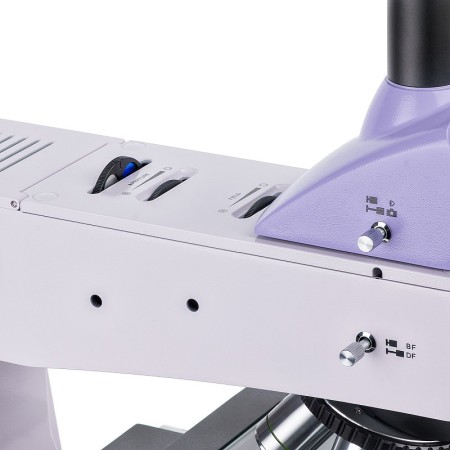

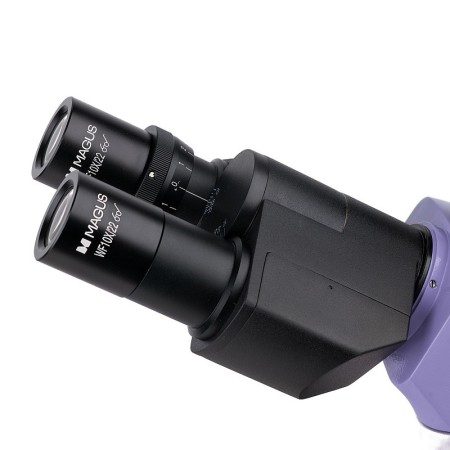

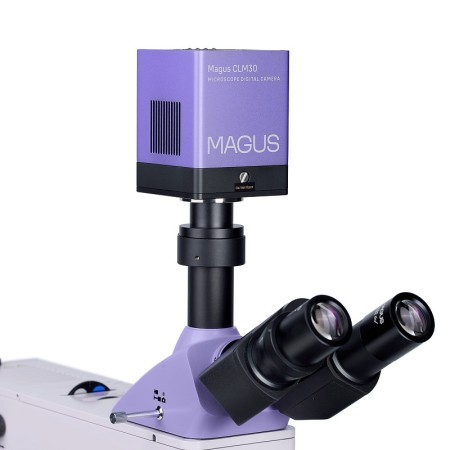

La tête trinoculaire est équipée d’un tube trinoculaire destiné à accueillir une caméra numérique. Le sélecteur lumière/caméra dirige le faisceau lumineux vers la caméra, pour obtenir des photos lumineuses et détaillées ainsi que des vidéos pouvant être visualisées sur un écran externe. La caméra n’est pas incluse dans la configuration de base. L’oculaire gauche comporte une bague de réglage de l’image.

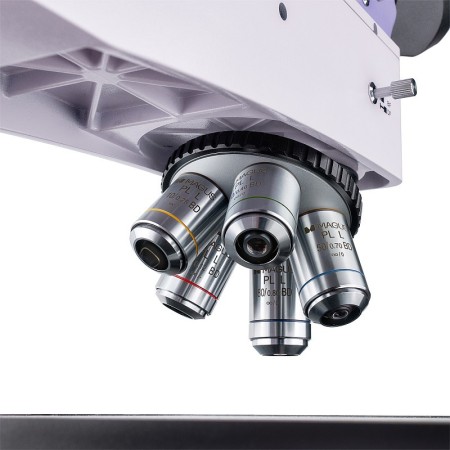

Les objectifs plan-achromatiques portant le symbole BD sont spécialement conçus pour les techniques de microscopie en champ clair et en champ sombre. Ils ont une longue distance de travail. Le kit comprend cinq objectifs, un pour chaque emplacement du revolver porte-objectifs. Chaque objectif installé peut être remplacé par un objectif en option, si nécessaire. Optique corrigée à l’infini, avec un grossissement de 50x à 800x. Le revolver porte-objectifs est orienté vers l’intérieur de l’instrument, afin que l’utilisateur puisse voir quel objectif se trouve dans le trajet optique.

Éclairage

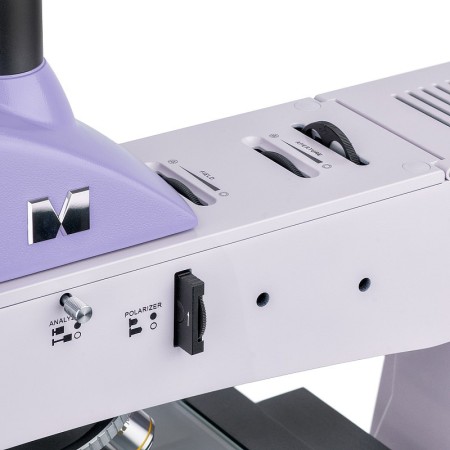

Le système d’éclairage en lumière réfléchie est conçu pour fournir des observations détaillées quel que soit l’objectif utilisé ou la technique de microscopie. La source lumineuse est une lampe halogène de 50 W qui produit une lumière vive, chaude et uniforme. La méthode d’éclairage de Köhler peut être utilisée pour régler l’éclairage. Des filtres permettant de créer un effet coloré ainsi qu’un dispositif de polarisation (analyseur intégré et polariseur amovible) sont inclus. La source lumineuse ainsi que les diaphragmes d’ouverture et de champ peuvent être centrés. Le système d’éclairage comprend également un dispositif pour le champ sombre.

Platine et mécanisme de mise au point

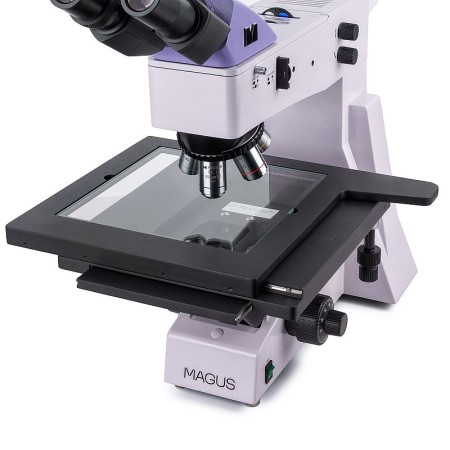

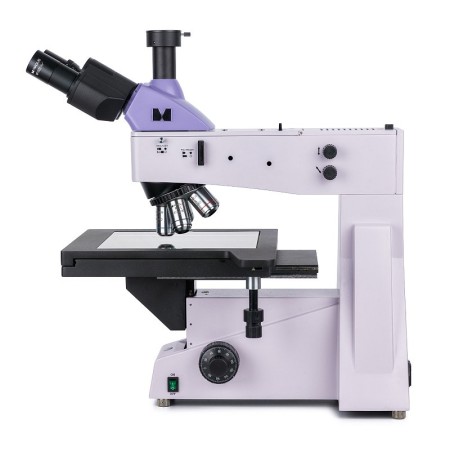

La grande platine 280x270 mm est une particularité du microscope. Sa plage de déplacement est de 204 mm sur les axes X et Y. La mise au point se règle en tournant les molettes de mise au point macrométrique et micrométrique. Leur fonctionnement est fluide et, grâce à la précision de la mise au point micrométrique, les opérations à fort grossissement sont précises. La mise au point macrométrique est dotée d’une molette de blocage, et la tension de la vis macrométrique peut être réglée. Les molettes de mise au point sont placées à la base du microscope afin de permettre à l’utilisateur d’adopter une position détendue et confortable. Il peut ainsi poser les mains sur la table au lieu de les garder en l’air.

Accessoires

Pour tirer le meilleur parti du microscope MAGUS Metal 650 BD, il est possible d’acheter d’autres accessoires, tels que des oculaires, des objectifs à longue distance de travail pour le champ clair et le champ sombre, des lames de calibration et des caméras numériques.

Caractéristiques principales du microscope :

• Mise au point précise : précision de la mise au point micrométrique de 0,7 µm, mise au point macrométrique avec molette de blocage et réglage de la tension
• Grande platine facilitant l’observation d’objets longs et larges, avec une large plage de déplacement sur deux axes
• Optique plan-achromatique, tête trinoculaire avec séparateur de faisceau 100:0 et 0:100, tube trinoculaire pour l’installation de la caméra
• Source lumineuse, diaphragmes d’ouverture et de champ centrables, réglage de l’éclairage de Köhler, dispositif de polarisation, jeu de filtres colorés, techniques de microscopie en champ sombre
• Illuminateur – lampe halogène de 50 W alimentée en 220 V, avec réglage de la luminosité
• Accessoires en option

Caractéristiques principales de la caméra :

• Pour la microscopie en champ sombre et la fluorescence avec des objectifs 4x, 10x, 20x et 40x
• Résolution de 8,3 MP : lors d’observations avec des objectifs à faible grossissement, la caméra permet à l’utilisateur de voir des détails plus nets
• 45 fps et 70 fps, respectivement à une résolution de 3840x2160 pixels et de 1920x1080 pixels, pour observer des échantillons contenant des éléments mobiles, enregistrer des vidéos et déplacer la préparation sans saccades ni retards
• La cellule Peltier abaisse la température du capteur en cas de fonctionnement prolongé et élimine le bruit thermique, ce qui permet d’utiliser une vitesse d’obturation lente lors de la prise de photos.
• Le capteur couleur CMOS rétroéclairé SONY Exmor fournit des images à faible bruit et présente une sensibilité élevée à la lumière, même en conditions de faible éclairage. Il permet d’obtenir des images plus nettes et lumineuses, aux couleurs saturées.
• Interface USB 3.0 pour un transfert de données rapide et fluide
• Logiciel d’enregistrement et de retouche de photos et de vidéos, fonctions d’affichage externe, mesures linéaires et angulaires

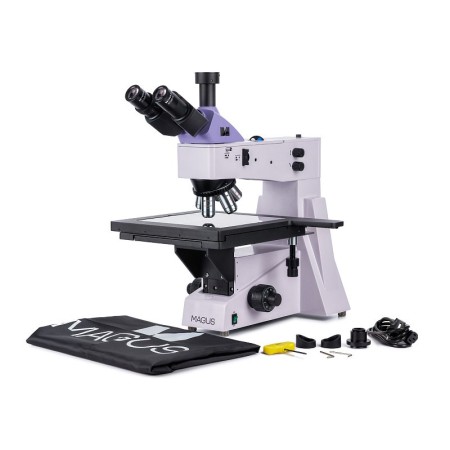

Le coffret contient :

• La caméra numérique MAGUS CLM30 (caméra numérique, câble USB, adaptateur 12 V, 3 A, étui, CD d’installation avec pilotes et logiciel, manuel d’utilisation et certificat de garantie)
• Base avec prise d’alimentation, illuminateur en lumière réfléchie, mécanisme de mise au point, platine et revolver porte-objectifs
• Tête trinoculaire
• Objectif plan-achromatique corrigé à l’infini : PL L5x/0,12 BD WD 9,7 mm
• Objectif plan-achromatique corrigé à l’infini : PL L10x/0,25 BD WD 9,3 mm
• Objectif plan-achromatique corrigé à l’infini : PL L20x/0,40 BD WD 7,2 mm
• Objectif plan-achromatique corrigé à l’infini : PL L50х/0,70 BD WD 2,5 mm
• Objectif plan-achromatique corrigé à l’infini : PL L80x/0,80 BD WD 0,8 mm
• Oculaire 10x/22 mm à long dégagement oculaire (2 pièces)
• Adaptateur C-mount 1x
• Clé Allen
• Câble d’alimentation secteur CA
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique à l’infini : PL L40x/0,60 BD WD 3,0 mm
• Objectif plan achromatique à l’infini : PL L60x/0,70 BD WD 1,9 mm
• Objectif plan achromatique à l’infini : PL L100х/0,85 (à sec) BD WD 0,4 mm
• Lame d’étalonnage
