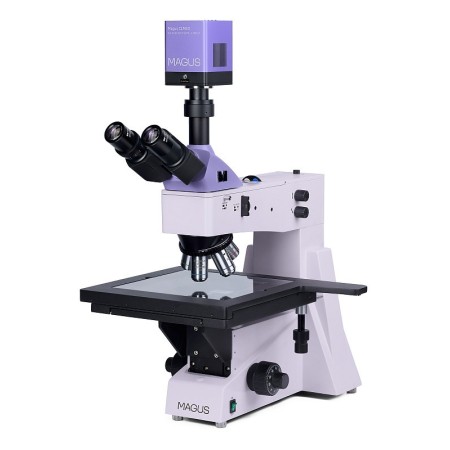

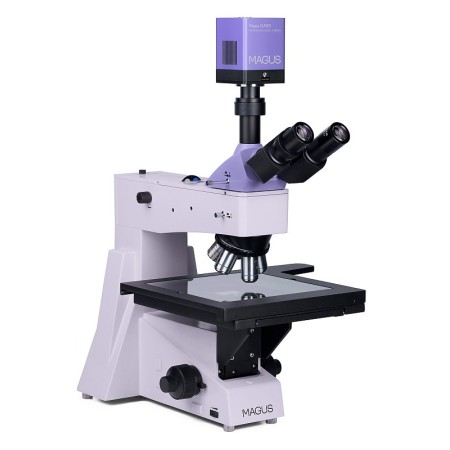

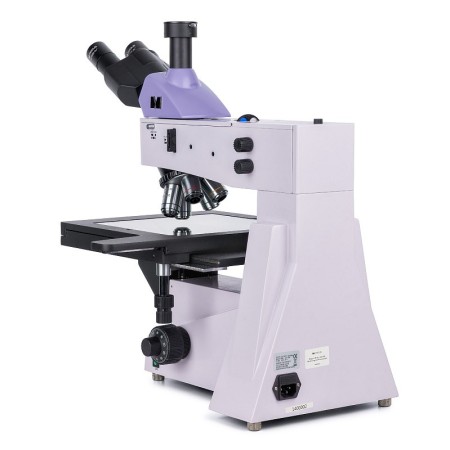

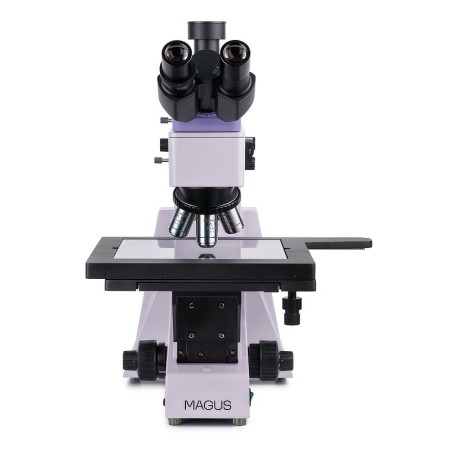

Digitální metalografický mikroskop MAGUS Metal D650 BD je vhodný k pozorování povrchů fot masek, integrovaných obvodů, desek plošných spojů a dalších dlouhých a širokých objektů. Je vybaven velkým stolkem, na který lze umístit rozměrné vzorky, a jemným zaostřováním s hodnotou 0,7 µm pro velmi přesná pozorování při vysokém zvětšení. Mikroskopické techniky ve světlém poli, tmavém poli a polarizovaném světle. Mikroskop je vhodný pro laboratoře kontroly kvality, výzkumná centra a univerzitní pracoviště.

Digitální kamera

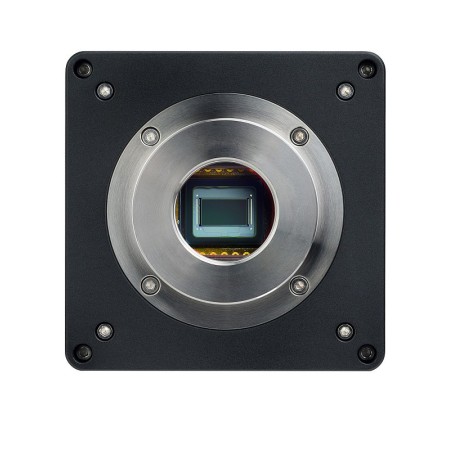

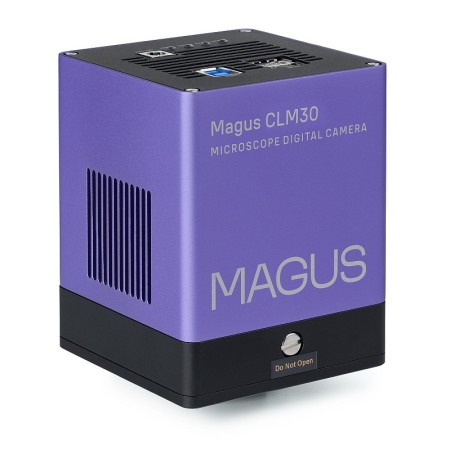

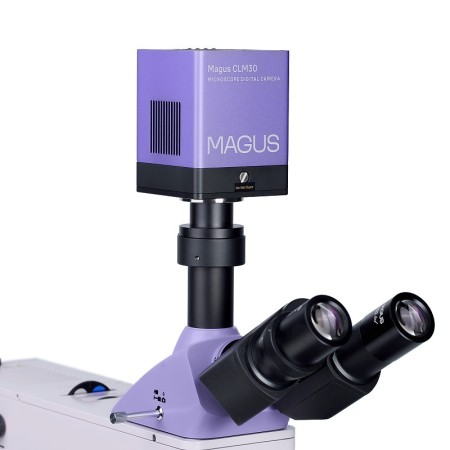

Digitální kamera MAGUS CLM30 je určena pro mikroskopické techniky ve světlém poli, tmavém poli a fluorescenci. Kamera je vybavena snímačem s rozlišením 8,3 MP a vytváří realistické snímky v rozlišení 3840x2160 px. Doporučuje se používat kameru s objektivy 4x, 10x, 20x a 40x. Při použití objektivů s nízkým zvětšením umožňuje kamera uživateli vidět ostřejší detaily.
Videa se zaznamenávají při 45 fps nebo 70 fps v závislosti na rozlišení: přehrávají se plynule s jemnými přechody mezi snímky. Pohyb vzorku se zobrazuje v reálném čase bez zpoždění. Kamera usnadňuje pozorování pohybujících se objektů a je vhodná pro akademické demonstrace.
Kamera je vybavena rozhraním USB 3.0. Rychlost přenosu dat je 10 krát vyšší než u kamer USB 2.0. Vysokorychlostní kamera se doporučuje pro profesionální laboratoře, výzkum nebo univerzitní výuku.

Optika

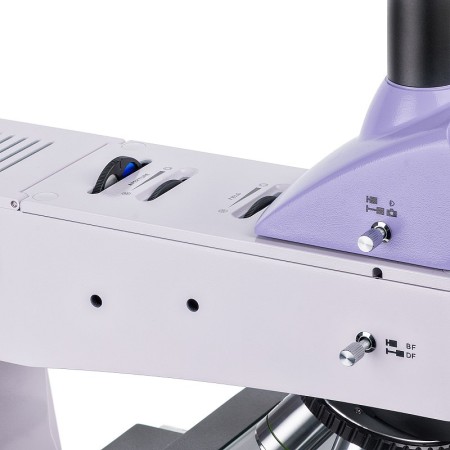

Trinokulární hlavice je vybavena trinokulárním tubusem pro umístění digitální kamery. Přepínač světla/kamery směruje světelný paprsek do kamery, která pořizuje jasné a detailní fotografie a videa zobrazitelná na externí obrazovce. Kamera není součástí základní konfigurace. Levý okulár je vybaven kroužkem pro nastavení obrazu.

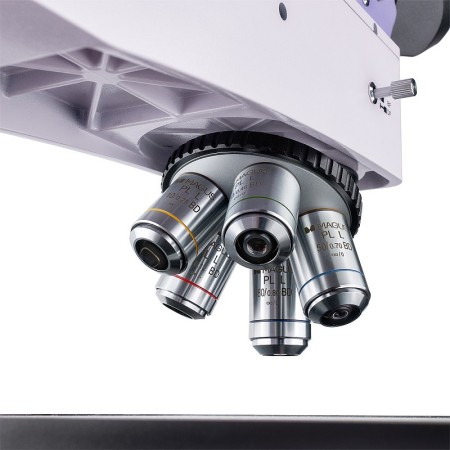

Plan achromatické objektivy se symbolem BD jsou speciálně navrženy pro mikroskopické techniky ve světlém a tmavém poli. Objektivy mají dlouhou pracovní vzdálenost. Sada obsahuje pět objektivů, jeden pro každou pozici v revolverovém nosiči objektivů. Každý instalovaný objektiv lze podle potřeby nahradit volitelným objektivem. Optika korigovaná na nekonečno se zvětšením od 50x do 800x. Revolverový nosič objektivů je orientován směrem dovnitř přístroje, aby uživatel viděl, který objektiv je vložen do optické dráhy.

Osvětlení

Systém osvětlení v odraženém světle je navržen tak, aby všechna pozorování byla detailní bez ohledu na použitý objektiv a mikroskopické techniky. Zdrojem světla je halogenová žárovka s výkonem 50 W, která poskytuje jasné, teplé a rovnoměrné světlo. Osvětlení lze upravit pomocí Köhlerovy metody. Součástí jsou filtry pro vytvoření barevného efektu a polarizační zařízení (vestavěný analyzátor a odnímatelný polarizátor). Světelný zdroj, aperturní clonu a polní clonu lze centrovat. Systém osvětlení zahrnuje také zařízení pro tmavé pole.

Stolek a zaostřovací mechanismus

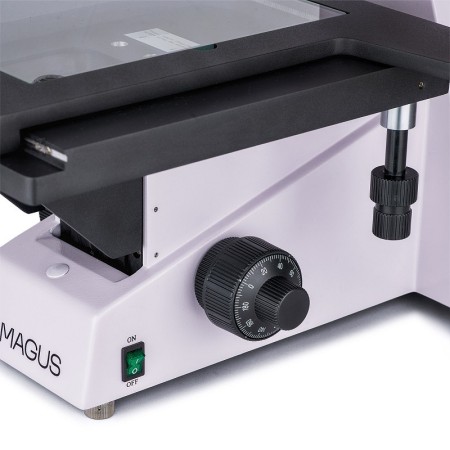

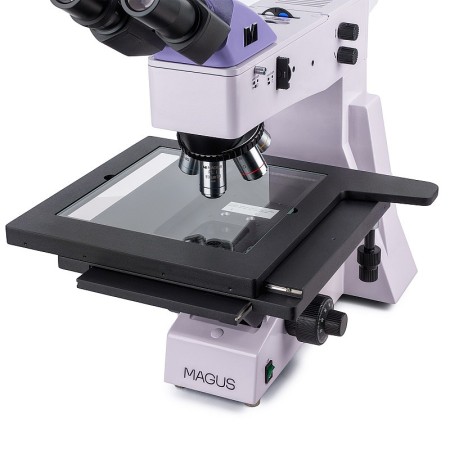

Velký stolek 280x270 mm je zvláštností tohoto mikroskopu. Jeho rozsah pohybu v osách X a Y činí 204 mm. Zaostření se nastavuje otáčením ovladačů hrubého a jemného zaostřování. Pohybují se plynule a díky hodnotě jemného zaostřování je práce při vysokém zvětšení přesná. Hrubé zaostřování je vybaveno zajišťovacím ovladačem a lze nastavit napětí makrometrického šroubu. Ovladače zaostřování jsou umístěny v základně mikroskopu, takže uživatel může zaujmout uvolněnou a pohodlnou polohu. Operátor tak může mít ruce opřené o stůl, místo aby je držel ve vzduchu.

Příslušenství

Chcete-li svůj mikroskop MAGUS Metal 650 BD využít na maximum, můžete dokoupit další příslušenství, například okuláry, objektivy s dlouhou pracovní vzdáleností pro světlé a tmavé pole, kalibrační sklíčka a digitální kamery.

Klíčové vlastnosti mikroskopu:

• Přesné zaostřování: hodnota jemného zaostřování 0,7 µm, hrubé zaostřování se zajišťovacím ovladačem a nastavením napětí
• Velký stolek pro snadné pozorování dlouhých a širokých objektů, široký rozsah pohybu stolku ve dvou osách
• Plan achromatická optika, trinokulární hlavice s děličem paprsku 100:0 a 0:100, trinokulární tubus pro instalaci kamery
• Centrovací světelný zdroj, aperturní a polní clony, nastavení Köhlerova osvětlení, polarizační zařízení, sada barevných filtrů, mikroskopické techniky v tmavém poli
• Osvětlovač – halogenová žárovka s výkonem 50 W a napájením 220 V, nastavení jasu
• Volitelné příslušenství

Klíčové vlastnosti kamery:

• Pro mikroskopii v tmavém poli a fluorescenci s objektivy 4x, 10x, 20x a 40x
• Rozlišení 8,3 MP: při pozorování s objektivy s nízkým zvětšením umožňuje kamera uživateli vidět ostřejší detaily
• 45 fps a 70 fps, při rozlišení 3840x2160 pixelů, respektive 1920x1080 pixelů, pro pozorování vzorků s pohyblivými prvky, záznam videa a pohyb preparátu bez trhání a zpoždění
• Peltierův článek snižuje teplotu snímače při dlouhodobém provozu a eliminuje tepelný šum, což umožňuje při fotografování používat dlouhý čas závěrky.
• Barevný podsvícený snímač CMOS SONY Exmor vytváří snímky s nízkým šumem a vysokou citlivostí na světlo i za špatných světelných podmínek. Lze získat ostřejší, jasnější snímky se sytými barvami.

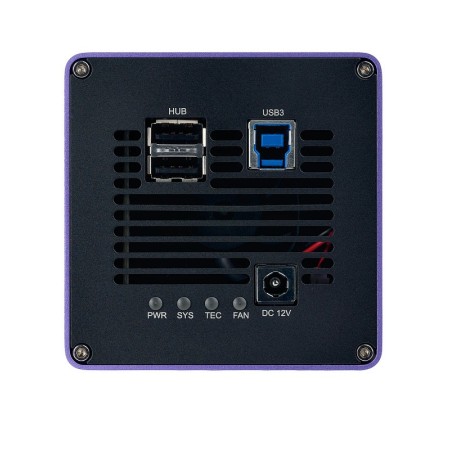

• Rozhraní USB 3.0 pro rychlý a plynulý přenos dat
• Software pro pořizování a úpravu fotografií a videí, funkce zobrazení na externí obrazovce, lineární a úhlová měření

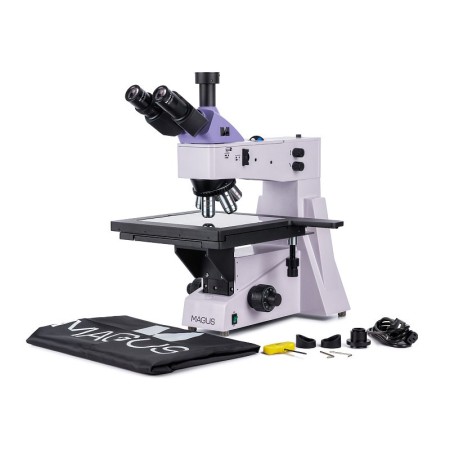

Obsah balení:

• Digitální kamera MAGUS CLM30 (digitální kamera, kabel USB, adaptér 12 V, 3 A, pouzdro, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
• Základna se vstupem napájení, osvětlovač odraženým světlem, zaostřovací mechanismus, stolek a revolverový nosič objektivů
• Trinokulární hlavice
• Plan achromatický objektiv korigovaný na nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Plan achromatický objektiv korigovaný na nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Plan achromatický objektiv korigovaný na nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Plan achromatický objektiv korigovaný na nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Plan achromatický objektiv korigovaný na nekonečno: PL L80x/0,80 BD WD 0,8 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Adaptér C-mount 1x
• Imbusový klíč
• Napájecí kabel pro elektrickou síť AC
• Protiprachový kryt
• Uživatelská příručka a záruční list

K dispozici na vyžádání:

• Okulár 10x/22 mm s mikrometrickou stupnicí
• Okulár 12,5x/14 mm (2 ks)
• Okulár 15x/15 mm (2 ks)
• Okulár 20x/12 mm (2 ks)
• Okulár 25x/9 mm (2 ks)
• Planachromatický objektiv s nekonečnou korekcí: PL L40x/0,60 BD WD 3,0 mm
• Planachromatický objektiv s nekonečnou korekcí: PL L60x/0,70 BD WD 1,9 mm
• Planachromatický objektiv s nekonečnou korekcí: PL L100х/0,85 (suchý) BD WD 0,4 mm
• Kalibrační sklíčko
