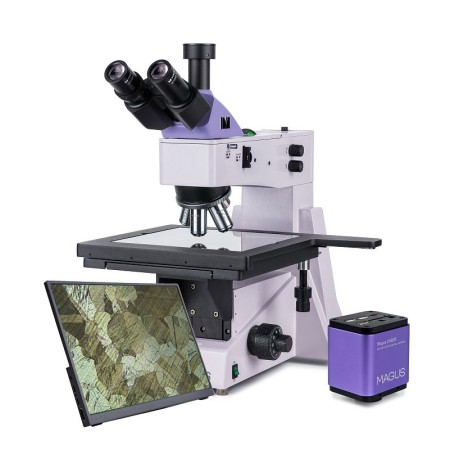

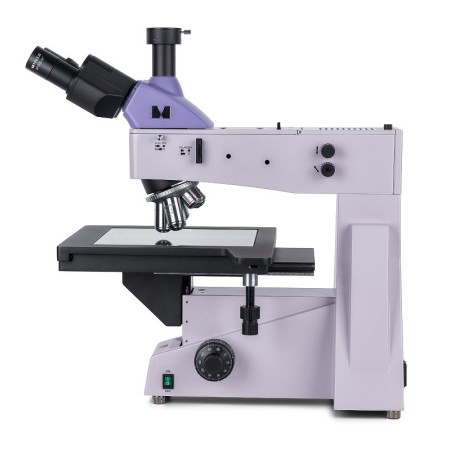

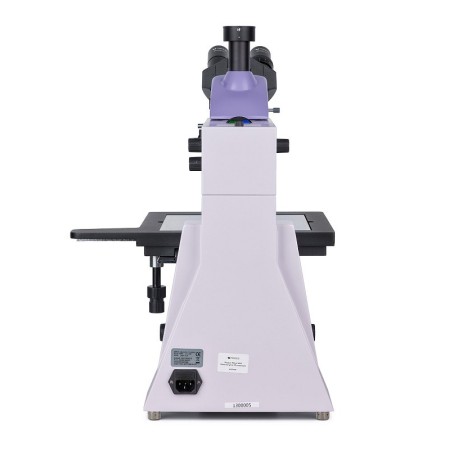

De metallografische microscoop MAGUS Metal D650 LCD is uitgerust met een grote tafel waarop fotomaskers, printplaten, geïntegreerde schakelingen en andere lange en brede monsters kunnen worden geplaatst voor onderzoek met opvallend licht. Waarnemingen in helderveld en met gepolariseerd licht zijn mogelijk. De microscoop biedt uiterst nauwkeurige scherpstelling. De fijnstelwaarde van 0,7 µm vergemakkelijkt onderzoek bij hoge vergroting. De microscoop wordt gebruikt voor onderzoek in industriële installaties en voor de opleiding van ingenieursstudenten.

Digitale camera

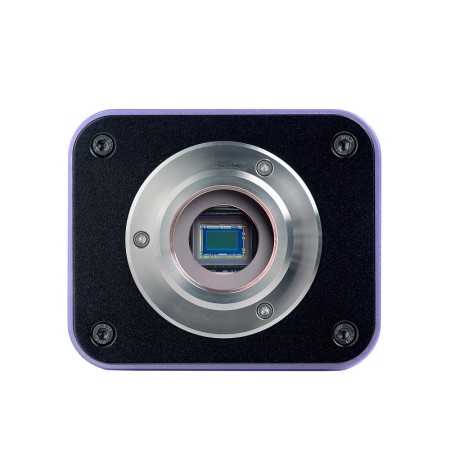

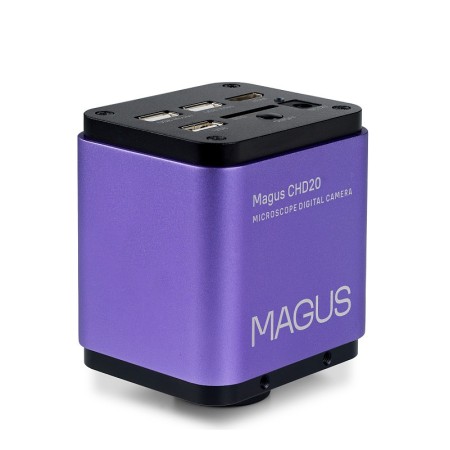

De digitale camera MAGUS CHD20 is uitgerust met een sensor van 2 MP en maakt realistische Full HD-beelden met een resolutie van 1920x1080 px. De camera heeft een hoge lichtgevoeligheid, geschikt voor waarnemingen met fluorescent licht. Met behulp van filters voor de primaire kleuren R, G en B worden scherpe beelden met een lage donkerstroom geproduceerd.

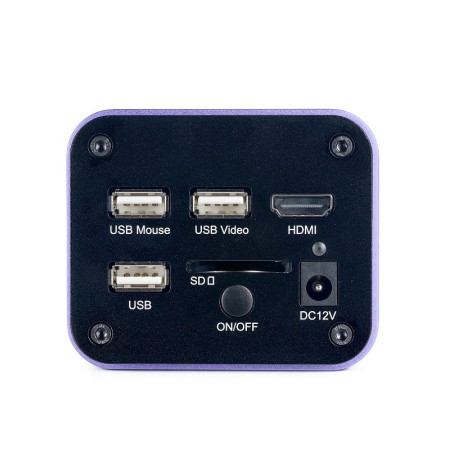

De camera gebruikt een HDMI-interface om rechtstreeks verbinding te maken met een tv-monitor of projector. Zo werkt de camera zelfstandig, zonder pc. De HDMI-interface maakt een snelle en stabiele overdracht van de camera naar het externe scherm mogelijk. Er is ook een USB 2.0-interface beschikbaar om de camera op een pc aan te sluiten.
De video wordt opgenomen met 60 fps of 50 fps, afhankelijk van de video-uitgangsinterface.
De camera combineert een hoge FPS-snelheid met een hoge HDMI-bandbreedte, waardoor video's vloeiend worden weergegeven, zonder vastlopen of haperingen tussen de beelden. Bij de maximale resolutie is het beeld zeer gedetailleerd, zijn bewegende objecten zonder fouten zichtbaar en wordt het bewegende object zonder vertraging weergegeven.

Monitor

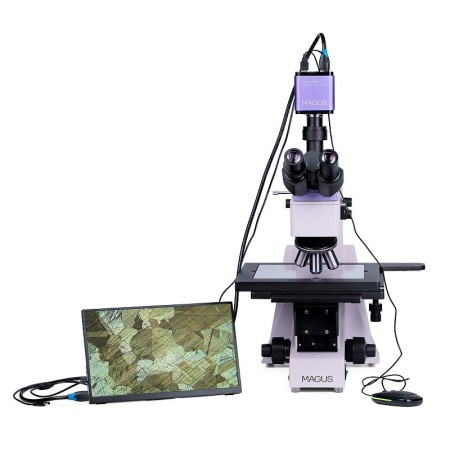

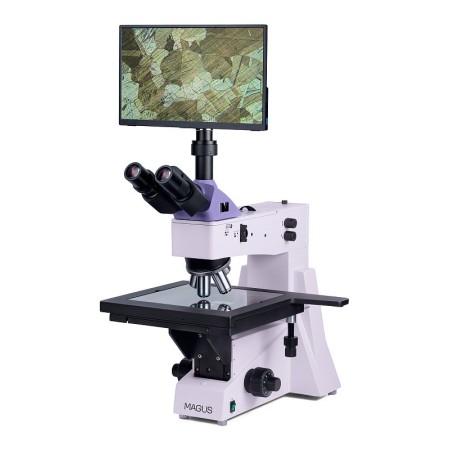

De MAGUS MCD-monitoren werken samen met MAGUS CHD-camera's en vormen zo een compleet beeldvormingssysteem voor MAGUS-microscopen.

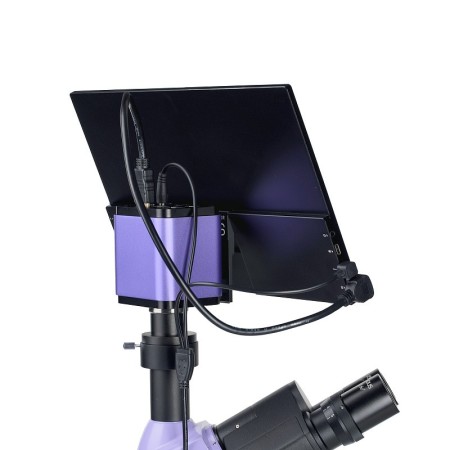

De camera wordt aangesloten via de HDMI-interface. De monitor geeft beelden in realtime weer. Het IPS-lcd-scherm heeft een brede kijkhoek, een hoge helderheid en een goed contrast. Zelfs wanneer u vanuit een grote hoek naar het scherm kijkt, is het beeld niet vervormd. De schermgrootte is 13,3".

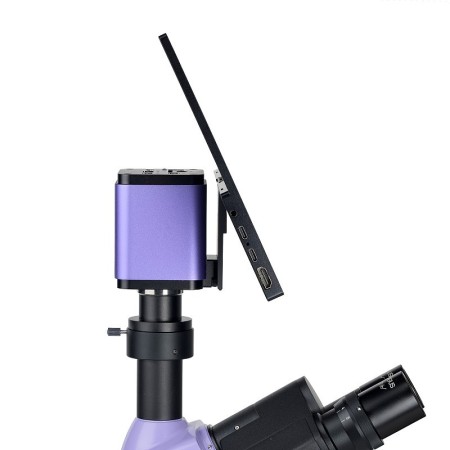

De monitor kan met de uitklapbare standaard op een horizontaal oppervlak worden geplaatst of rechtstreeks op een camera of statief worden gemonteerd.

Optiek

De planachromatische infinity-optiek levert scherpe, gedetailleerde beelden. De microscoopkop is trinoculair en gekanteld onder een hoek van 30°. De kop heeft een trinoculaire buis voor de montage van een digitale camera. De camera (niet inbegrepen) maakt foto's en video's van het onderzochte monster en geeft het microscoopbeeld weer op een extern scherm. Er is een tweestanden-lichtsplitser: 100:0 en 0:100. De lichtbundel wordt naar het oculair of de camera geleid. De linkerbuis heeft een dioptrie-instelring.

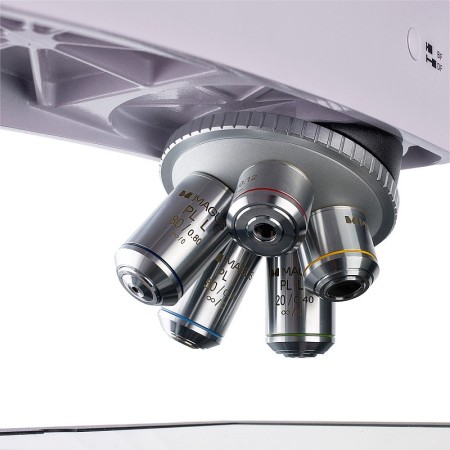

Er kunnen 5 objectieven op de revolverneusstuk worden geplaatst; ze zijn allemaal inbegrepen in de set. Voor een hogere vergroting kunnen optionele objectieven worden geplaatst in plaats van de meegeleverde objectieven. In de basisconfiguratie biedt de microscoop een vergroting van 50 tot 800x. De revolverneusstuk is naar binnen gericht, zodat de gebruiker kan zien welk objectief in de optische baan is geplaatst.

Verlichting

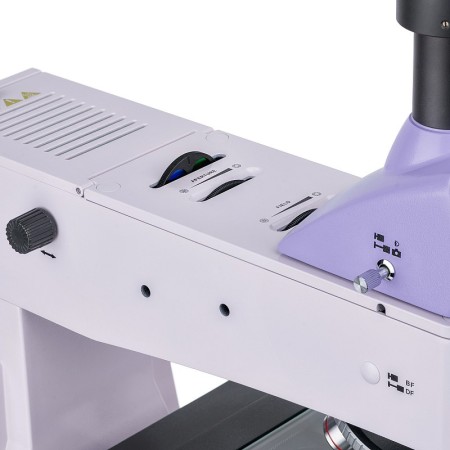

Het opvallend-lichtsysteem combineert drie centreerbare elementen: de lichtbron, het veld diafragma en het apertuurdiafragma. De illuminator met een halogeenlamp van 30 W geeft warm licht dat de ogen minder vermoeit bij langdurig gebruik. De helderheid kan worden aangepast en Köhler-verlichting kan worden ingesteld. Het opvallend-lichtsysteem heeft ook een polarisatievoorziening: een geïntegreerde analysator en een verwijderbare draaibare polarisator. Er is een set kleurfilters inbegrepen.

Tafel en scherpstelmechanisme

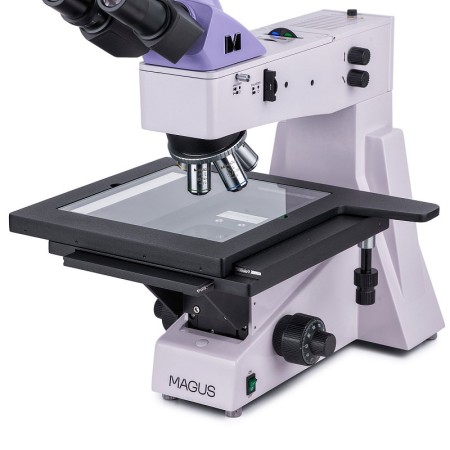

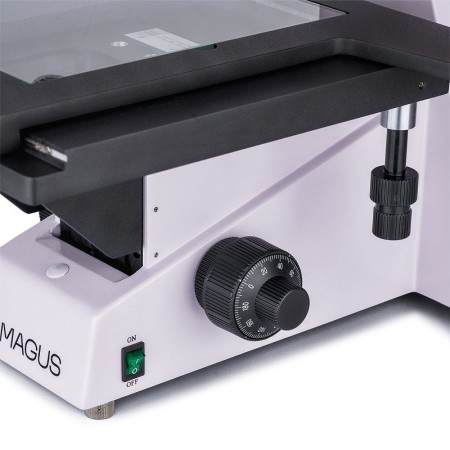

Het meest opvallende ontwerpelement van de microscoop is de tafel 280x270 mm, die langs twee assen tot 204 mm kan worden verplaatst. Hierdoor kunnen grote monsters worden waargenomen en kan het oppervlak ervan eenvoudig worden onderzocht. De coaxiale grof- en fijnstelknoppen bevinden zich aan beide zijden van de microscoop en zijn voorzien van een vergrendelknop en een knop voor het instellen van de grofstelspanning. De handgreep bevindt zich dicht bij de voet van de microscoop. U kunt uw handen vrij op de tafel leggen en tijdens het waarnemen een comfortabele houding aannemen.

Accessoires

Compatibele accessoires voor de microscoop MAGUS Metal 650 zijn onder andere oculairs, objectieven met een lange werkafstand, digitale camera's en kalibratiepreparaten. De accessoires kunnen worden gebruikt om de mogelijkheden van de microscoop uit te breiden.

Belangrijkste kenmerken van de microscoop:

• Grote tafel met een ruim bewegingsbereik voor het waarnemen van lange en brede monsters
• Fijnstelwaarde van 0,7 µm voor eenvoudige scherpstelling bij hoge vergroting. Grof scherpstellen met een vergrendelknop en een knop voor het instellen van de spanning
• Trinoculaire kop met trinoculaire buis en lichtsplitser
• Opvallend-lichtilluminator: krachtige halogeenlamp van 30 W met helderheidsregeling en netvoeding
• Polarisatievoorziening, centreerbare elementen van de opvallend-lichtilluminator, Köhler-verlichting, kleurfilters
• Ruime keuze aan optionele, compatibele accessoires

Belangrijkste kenmerken van de camera:

• De camera werkt zelfstandig, zonder pc-aansluiting, via de HDMI-interface. Aansluiten op een pc is mogelijk via de USB 2.0-interface
• De camera heeft een resolutie van 1920x1080 pixels, ideaal voor het weergeven van beelden op een Full HD-monitor
• 60 fps of 50 fps, afhankelijk van de video-uitgangsinterface, voor het waarnemen van bewegende objecten en het opnemen van video's en bewegingen van het preparaat zonder vertragingen of haperingen
• De gekleurde, aan de achterzijde belichte SONY Starvis CMOS-sensor levert beelden met weinig ruis en een hoge lichtgevoeligheid, zelfs bij weinig licht. Er kunnen scherpere, helderdere beelden met verzadigde kleuren worden verkregen.
• Software voor het opnemen en bewerken van foto's en video's, functies voor externe weergave en lineaire en hoekmetingen

De verpakking bevat:

• Digitale camera MAGUS CHD20 (digitale camera, HDMI-kabel (1,5 m), USB 2.0-kabel (2 m), muis met USB, SD-geheugenkaart van 32 GB, AC-voedingsadapter van 12 V/1 A (Euro), installatie-cd met stuurprogramma's en software, gebruikershandleiding en garantiecertificaat)
• MAGUS-lcd-monitor MCD20
• Voet met voedingsingang, lichtbron voor waarnemingen met opvallend licht, scherpstelmechanisme, tafel en revolverneusstuk
• Trinoculaire kop
• Planachromatisch infinity-objectief: PL L5x/0,12 WD 26,1 mm
• Planachromatisch infinity-objectief: PL L10х/0,25 WD 20,2 mm
• Planachromatisch infinity-objectief: PL L20х/0,40 WD 8,80 mm
• Planachromatisch objectief voor oneindig gecorrigeerde optiek: PL L50х/0,70 WD 3,68 mm
• Planachromatisch objectief voor oneindig gecorrigeerde optiek: PL L80x/0,80 WD 1,25 mm
• Oculair 10x/22 mm met lange oogafstand (2 stuks)
• C-mountadapter 1x
• Inbussleutel
• Netsnoer voor wisselstroom
• Stofkap
• Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

• Oculair 10x/22 mm met schaalverdeling
• Oculair 12,5x/14 mm (2 stuks)
• Oculair 15x/15 mm (2 stuks)
• Oculair 20x/12 mm (2 stuks)
• Oculair 25x/9 mm (2 stuks)
• Planachromatisch objectief voor oneindig gecorrigeerde optiek: PL L40х/0,60 WD 3,98 mm
• Planachromatisch objectief voor oneindig gecorrigeerde optiek: PL L60x/0,70 WD 2,08 mm
• Planachromatisch objectief voor oneindig gecorrigeerde optiek: PL L100x/0,85 (droog) WD 0,40 mm
• Kalibratiepreparaat
