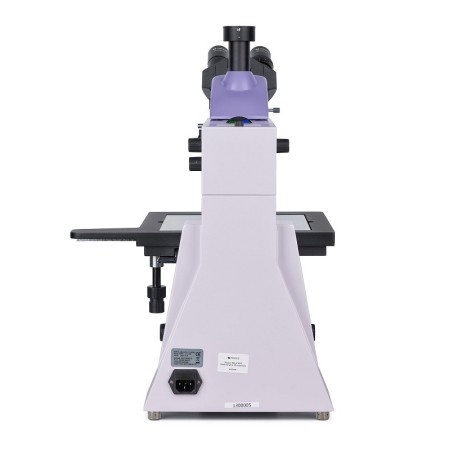

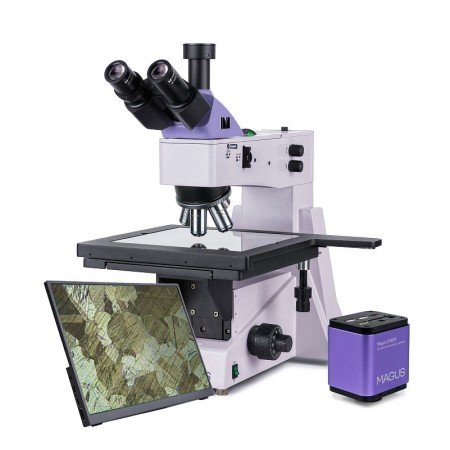

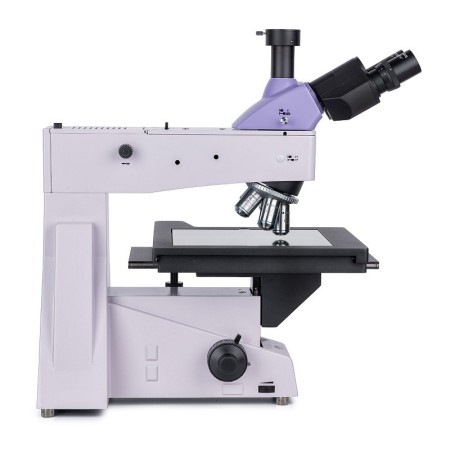

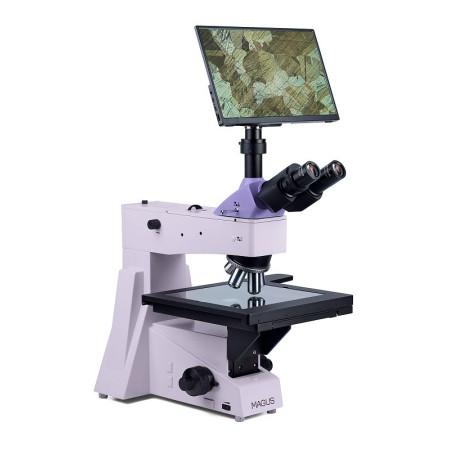

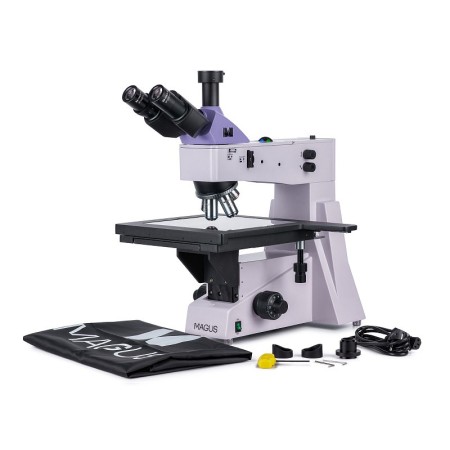

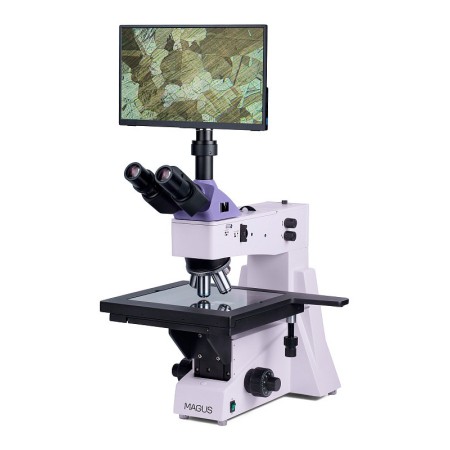

Le microscope métallographique MAGUS Metal D650 LCD est équipé d’une grande platine sur laquelle on peut placer des photomasques, des cartes de circuits imprimés, des circuits intégrés et d’autres échantillons longs et larges à examiner en lumière réfléchie. Les observations en fond clair et en lumière polarisée sont possibles. Le microscope offre une mise au point de haute précision. La valeur de mise au point fine de 0,7 µm facilite l’examen à fort grossissement. Il est utilisé pour mener des recherches dans des installations industrielles et pour former des étudiants en ingénierie.

Appareil photo numérique

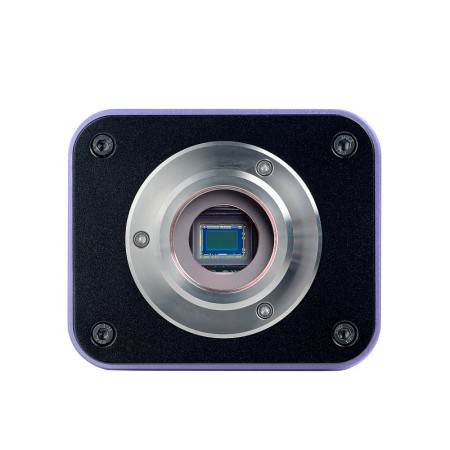

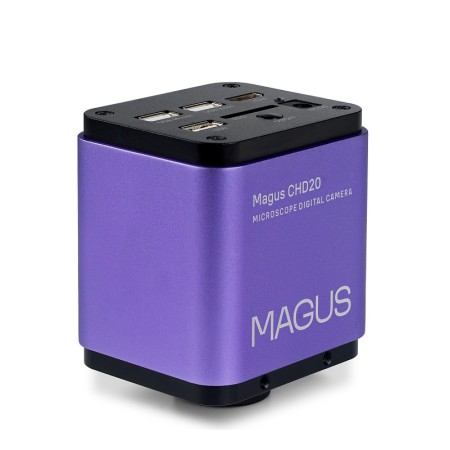

L’appareil photo numérique MAGUS CHD20 est équipé d’un capteur de 2 MP et produit des images Full HD réalistes d’une résolution de 1920x1080 px. L’appareil photo présente une sensibilité élevée à la lumière, adaptée aux observations en lumière fluorescente. Grâce aux filtres à mosaïque des couleurs primaires R, V et B, il produit des images nettes avec un faible courant d’obscurité.

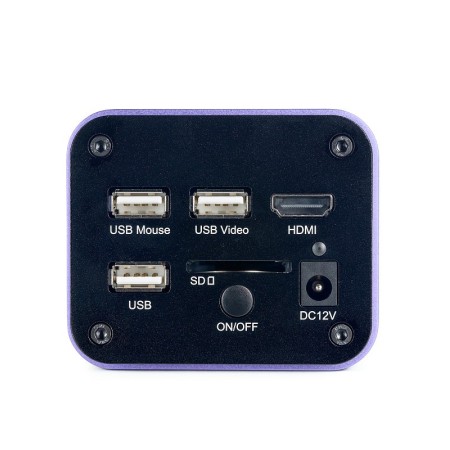

L’appareil photo utilise une interface HDMI pour se connecter directement à un moniteur TV ou à un projecteur. Il fonctionne ainsi de manière autonome, sans PC. L’interface HDMI permet un transfert rapide et stable de l’appareil photo vers l’écran externe. Une interface supplémentaire USB 2.0 est disponible pour connecter l’appareil photo à un PC.
La vidéo est enregistrée à 60 images/s ou à 50 images/s, selon l’interface de sortie vidéo.
L’appareil photo associe une fréquence d’images élevée et une large bande passante HDMI ; les vidéos sont donc fluides, sans blocage ni saut d’image. À la résolution maximale, l’image est très détaillée, les objets en mouvement sont visibles sans erreur et leur affichage se fait sans retard.

Moniteur

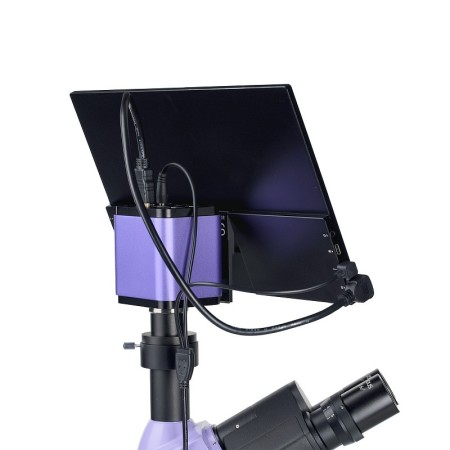

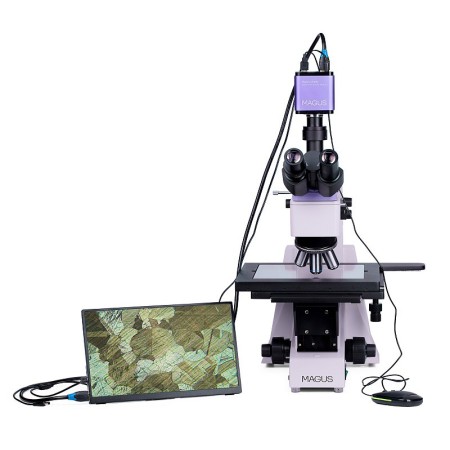

Les moniteurs MAGUS MCD fonctionnent avec les appareils photo MAGUS CHD pour former un système d’imagerie complet pour les microscopes MAGUS.
La connexion à l’appareil photo se fait par son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS offre un grand angle de vision, une luminosité élevée et un bon contraste. Même lorsque l’on regarde l’écran sous un grand angle, l’image n’est pas déformée. La taille de l’écran est de 13,3 pouces.

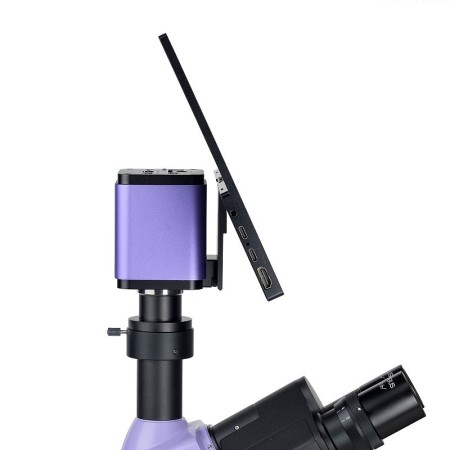

Le moniteur peut être installé sur une surface horizontale à l’aide d’un support pliable, ou monté directement sur un appareil photo ou un trépied.

Optique

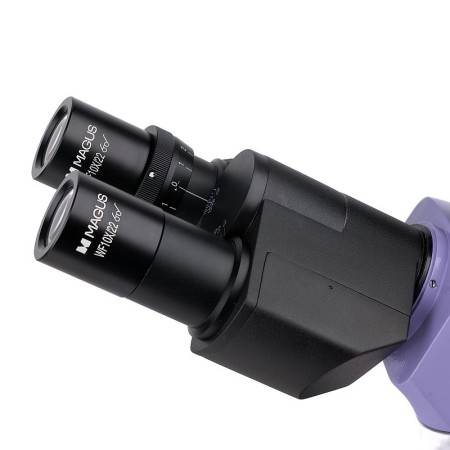

Les optiques plan-achromatiques à l’infini permettent d’obtenir des images nettes et détaillées. La tête du microscope est trinoculaire, inclinée à 30°, et comporte un tube trinoculaire permettant de monter un appareil photo numérique. L’appareil photo (non inclus) capture des photos et des vidéos de l’échantillon examiné et affiche l’image du microscope sur un écran externe. Un séparateur de faisceau à deux positions est présent : 100:0 et 0:100. Le faisceau lumineux est dirigé vers l’oculaire ou l’appareil photo. Une bague de réglage dioptrique se trouve sur le tube optique gauche.

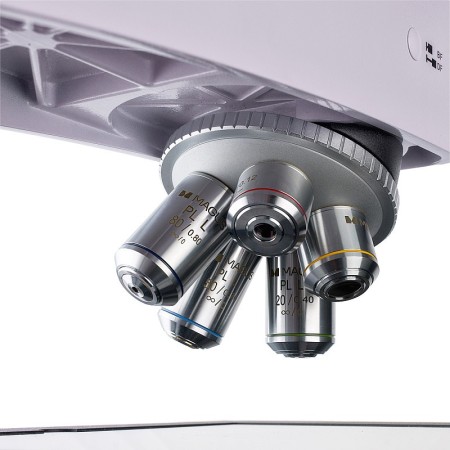

Il est possible d’installer les 5 objectifs sur le revolver porte-objectifs ; ils sont tous inclus dans le kit. Pour obtenir un grossissement plus élevé, des objectifs en option peuvent être installés à la place de ceux fournis. Dans sa configuration de base, le microscope offre un grossissement de 50 à 800x. Le revolver porte-objectifs est orienté vers l’intérieur de l’instrument, afin que l’utilisateur puisse voir quel objectif se trouve dans le trajet optique.

Éclairage

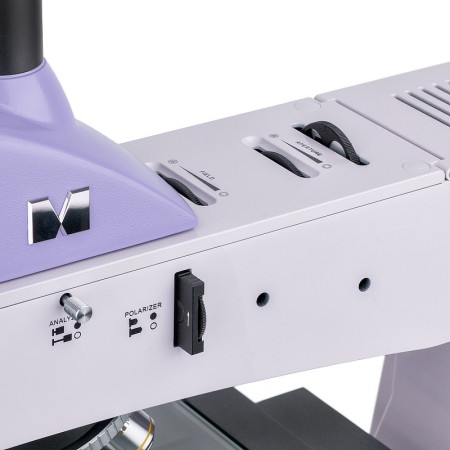

Le système d’éclairage en lumière réfléchie combine trois éléments centrables : la source lumineuse, le diaphragme de champ et le diaphragme d’ouverture. L’illuminateur équipé d’une lampe halogène de 30 W émet une lumière chaude qui réduit la fatigue oculaire lors d’une utilisation prolongée. La luminosité est réglable et l’éclairage Köhler peut être configuré. Le système d’éclairage en lumière réfléchie comporte également un dispositif de polarisation : un analyseur intégré et un polariseur rotatif amovible. Un jeu de filtres colorés est fourni.

Platine et mécanisme de mise au point

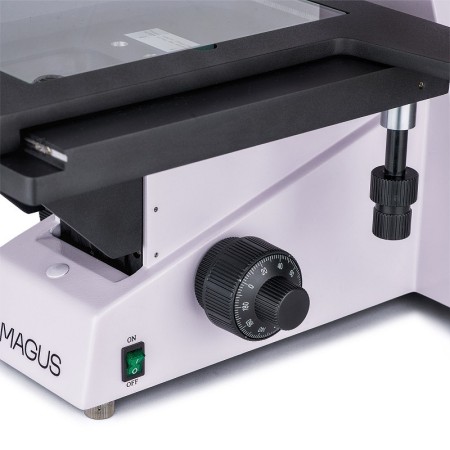

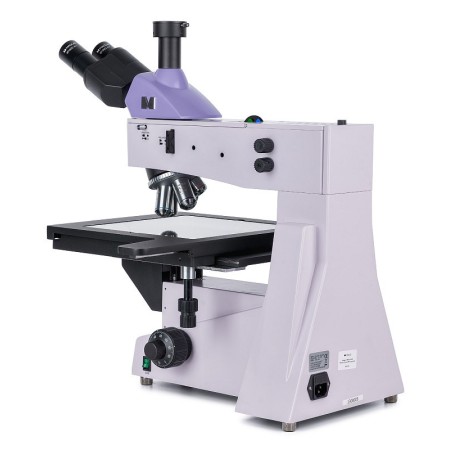

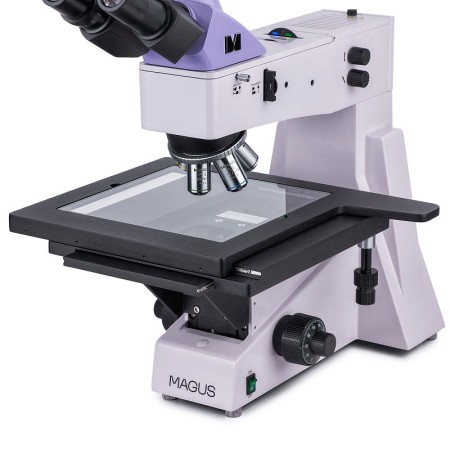

L’élément de conception le plus remarquable du microscope est la platine 280x270 mm, qui peut être déplacée selon deux axes jusqu’à 204 mm. Cela permet d’observer des échantillons de grande taille et d’en examiner facilement la surface. Les molettes de mise au point grossière et fine sont coaxiales et placées des deux côtés du microscope ; elles comprennent une molette de verrouillage et une molette de réglage de la tension de la mise au point grossière. La poignée se trouve près de la base du microscope. Il est possible de poser librement les mains sur la table et d’adopter une position confortable pendant l’observation.

Accessoires

Les accessoires compatibles avec le microscope MAGUS Metal 650 comprennent des oculaires, des objectifs à longue distance de travail, des appareils photo numériques et des lames d’étalonnage. Ces accessoires peuvent être utilisés pour étendre les capacités du microscope.

Caractéristiques principales du microscope :

• Platine de grande taille avec une large plage de déplacement pour observer des échantillons longs et larges
• Valeur de mise au point fine de 0,7 µm pour faciliter la mise au point à fort grossissement. Mise au point grossière au moyen d’une molette de verrouillage et d’une molette de réglage de la tension

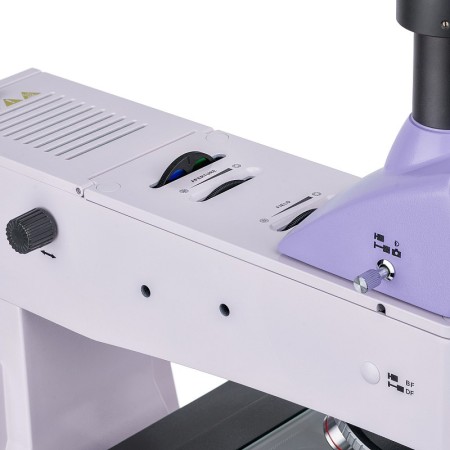

• Tête trinoculaire avec tube trinoculaire et séparateur de faisceau
• Illuminateur en lumière réfléchie : puissante lampe halogène de 30 W avec réglage de la luminosité et alimentation secteur
• Dispositif de polarisation, éléments centrables de l’illuminateur en lumière réfléchie, éclairage Köhler, filtres colorés
• Large choix d’options et d’accessoires compatibles

Caractéristiques principales de l’appareil photo :

• L’appareil photo fonctionne de manière autonome, sans connexion à un PC, grâce à l’interface HDMI. Il peut être connecté à un PC par l’interface USB 2.0
• L’appareil photo offre une résolution de 1920x1080 pixels, idéale pour afficher des images sur un moniteur Full HD
• 60 images/s ou 50 images/s, selon l’interface de sortie vidéo, pour observer des objets en mouvement, enregistrer des vidéos et suivre les mouvements de l’échantillon sans retard ni saccades
• Le capteur CMOS couleur rétroéclairé SONY Starvis offre des images peu bruitées et une sensibilité élevée à la lumière, même dans des conditions de faible éclairage. Il permet d’obtenir des images plus nettes, plus lumineuses et aux couleurs saturées.
• Logiciel d’enregistrement et de retouche de photos et de vidéos, fonctions d’affichage externe, mesures linéaires et angulaires

Contenu de l’emballage :

• Appareil photo numérique MAGUS CHD20 (appareil photo numérique, câble HDMI (1,5 m), câble USB 2.0 (2 m), souris avec USB, carte mémoire SD de 32 Go, adaptateur secteur 12 V/1 A (Euro), CD d’installation avec pilote et logiciel, manuel d’utilisation et certificat de garantie)
• Moniteur LCD MAGUS MCD20
• Base avec entrée d’alimentation, source lumineuse pour les observations en lumière réfléchie, mécanisme de mise au point, platine et revolver porte-objectifs
• Tête trinoculaire
• Objectif plan-achromatique à l’infini : PL L5x/0,12 WD 26,1 mm
• Objectif plan-achromatique à l’infini : PL L10х/0,25 WD 20,2 mm
• Objectif plan-achromatique à l’infini : PL L20х/0,40 WD 8,80 mm
• Objectif planachromatique corrigé à l’infini : PL L50х/0,70 WD 3,68 mm
• Objectif planachromatique corrigé à l’infini : PL L80x/0,80 WD 1,25 mm
• Oculaire 10x/22 mm à long dégagement oculaire (2 pièces)
• Adaptateur C-mount 1x
• Clé Allen
• Câble d’alimentation secteur CA
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec réticule gradué
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif planachromatique corrigé à l’infini : PL L40х/0,60 WD 3,98 mm
• Objectif planachromatique corrigé à l’infini : PL L60x/0,70 WD 2,08 mm
• Objectif planachromatique corrigé à l’infini : PL L100x/0,85 (à sec) WD 0,40 mm
• Lame de calibration
