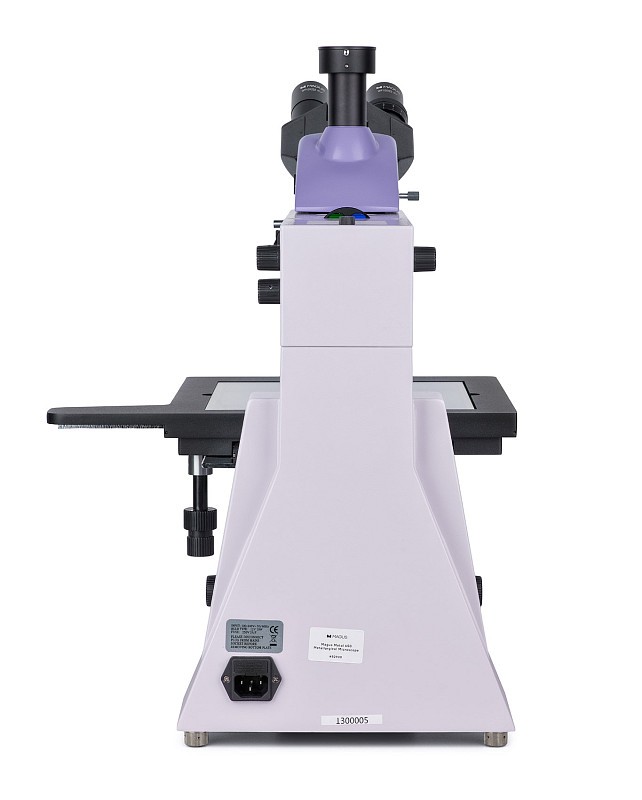

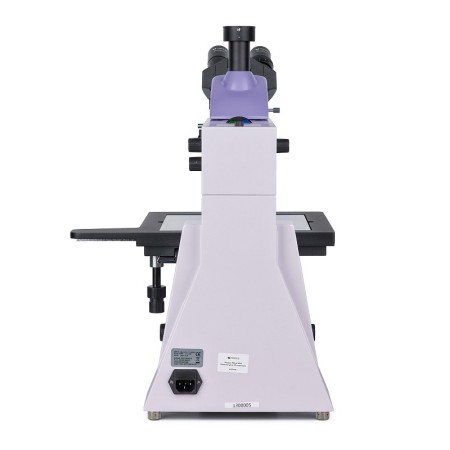

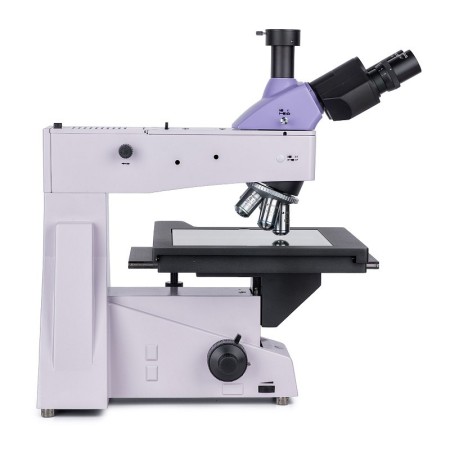

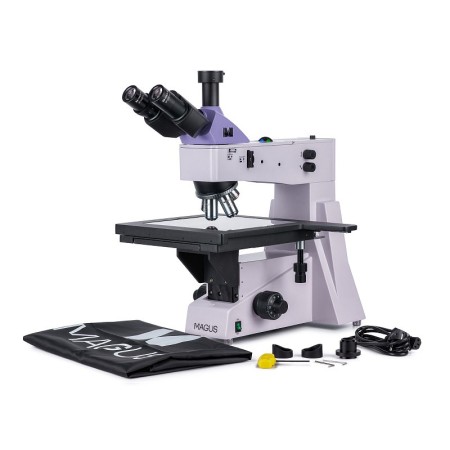

Metalografski mikroskop MAGUS Metal D650 LCD opremljen je velikim predmetnim stolićem na koji se mogu postaviti fotomaskice, tiskane pločice, integrirani krugovi i drugi dugi i široki uzorci za ispitivanje u reflektiranoj svjetlosti. Moguća su promatranja u svijetlom polju i polariziranoj svjetlosti. Mikroskop omogućuje vrlo precizno izoštravanje. Vrijednost finog izoštravanja od 0,7 µm olakšava ispitivanje pri velikom povećanju. Upotrebljava se za istraživanja u industrijskim pogonima i za obuku studenata inženjerstva.

Digitalna kamera

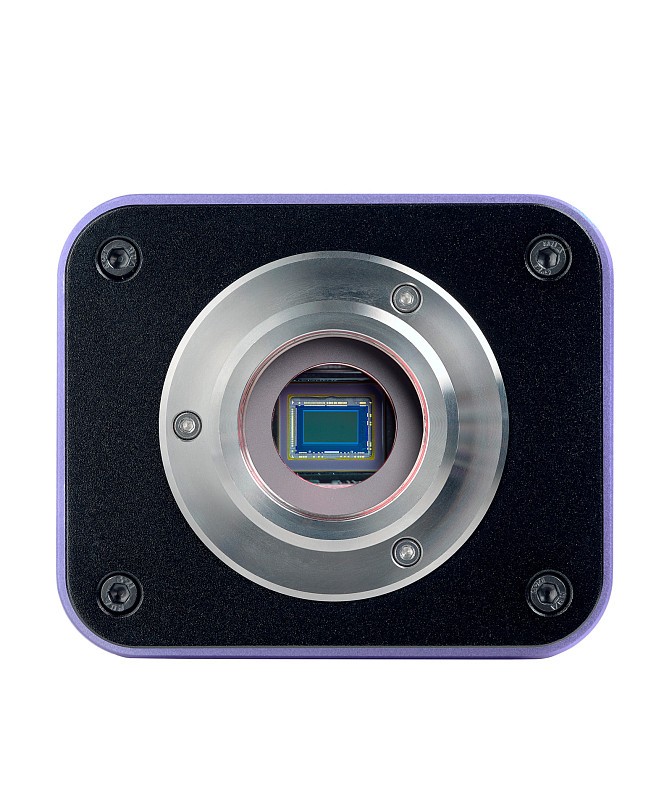

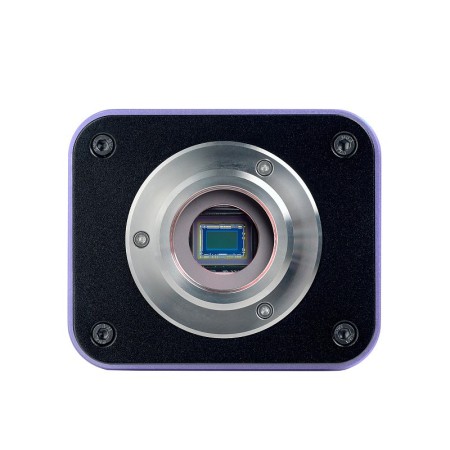

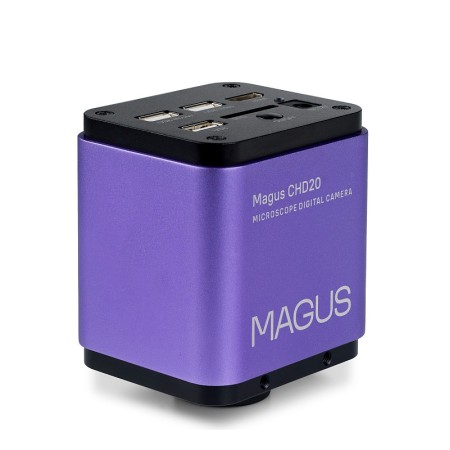

Digitalna kamera MAGUS CHD20 opremljena je senzorom od 2 MP i stvara realistične Full HD slike razlučivosti 1920x1080 px. Kamera ima visoku osjetljivost na svjetlo, prikladnu za promatranja fluorescentnim svjetlom. Upotrebom mozaičnih filtara primarnih boja R, G, B dobivaju se oštre slike s niskom tamnom strujom.

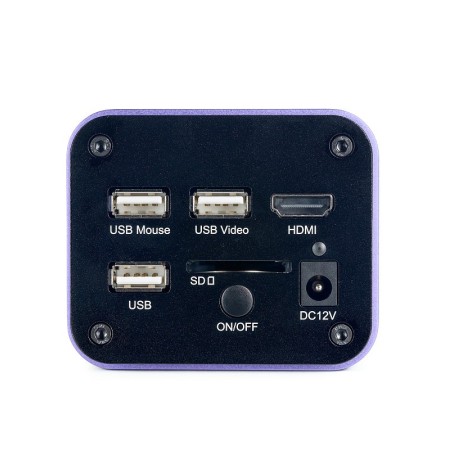

Kamera se putem sučelja HDMI izravno povezuje s TV monitorom ili projektorom. Na taj način kamera radi samostalno, bez računala. Sučelje HDMI omogućuje brz i stabilan prijenos s kamere na vanjski zaslon. Dostupno je i dodatno sučelje USB 2.0 za povezivanje kamere s računalom.
Videozapis se snima pri 60 fps ili 50 fps, ovisno o sučelju videoizlaza.
Kamera objedinjuje visoku brzinu FPS-a i veliku propusnost HDMI-ja, pa su videozapisi jasni, bez zamrzavanja i preskakanja kadrova. Pri najvećoj razlučivosti slika je vrlo detaljna, pokretni objekti vidljivi su bez pogrešaka, a prikaz pokretnog objekta ne kasni.

Monitor

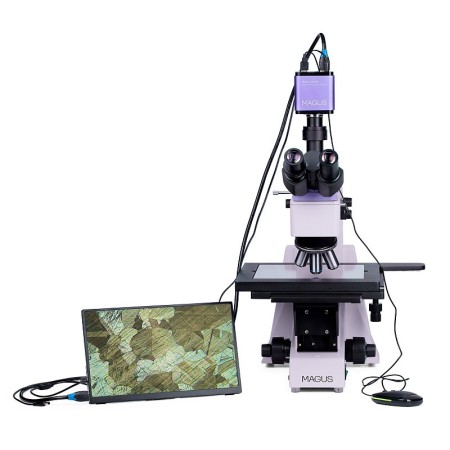

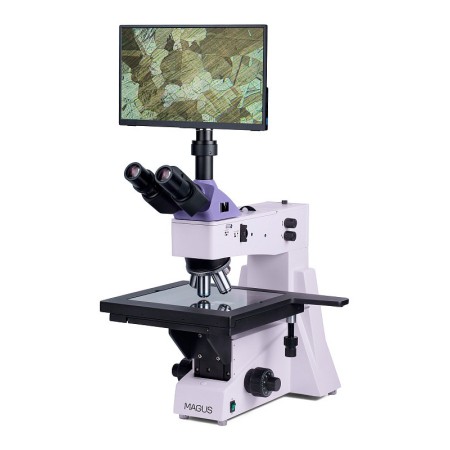

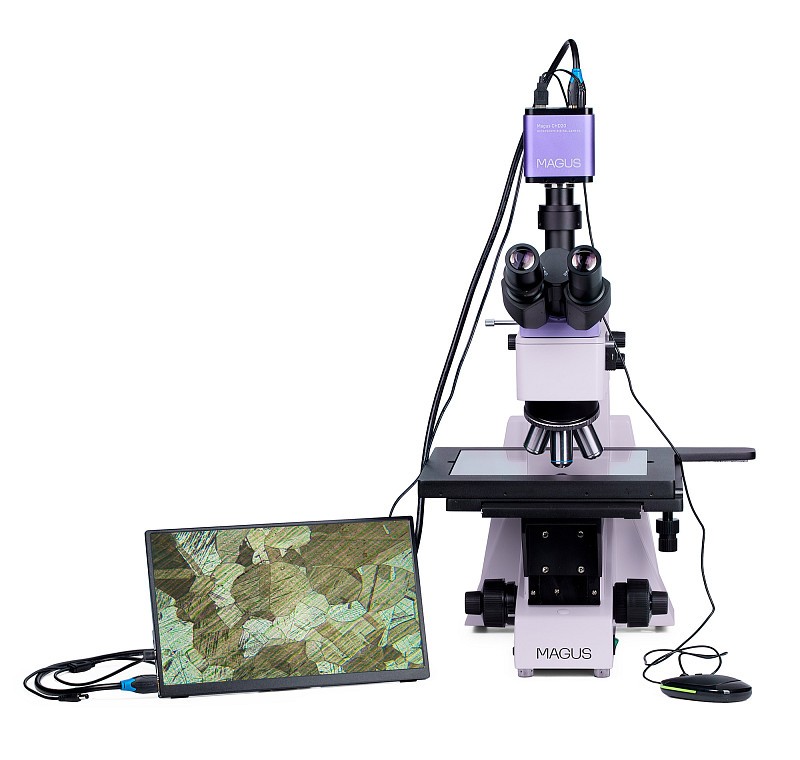

Monitori MAGUS MCD rade u kombinaciji s kamerama MAGUS CHD te čine cjelovit sustav za snimanje mikroskopskih slika za mikroskope MAGUS.
Kamera se povezuje putem svojeg sučelja HDMI. Monitor prikazuje slike u stvarnom vremenu. Njegov IPS LCD zaslon ima širok kut gledanja, visoku svjetlinu i dobar kontrast. Čak i kada se zaslon gleda iz širokog kuta, slika nije izobličena. Veličina zaslona je 13,3''.

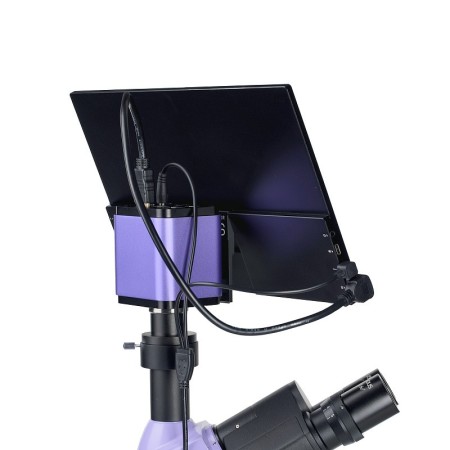

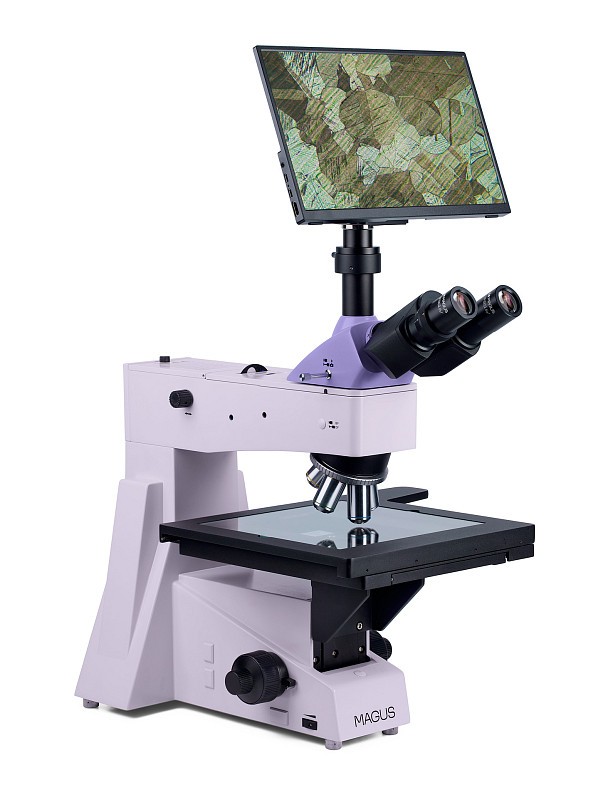

Monitor se može postaviti na vodoravnu površinu pomoću sklopivog nosača ili izravno montirati na kameru ili stativ.

Optika

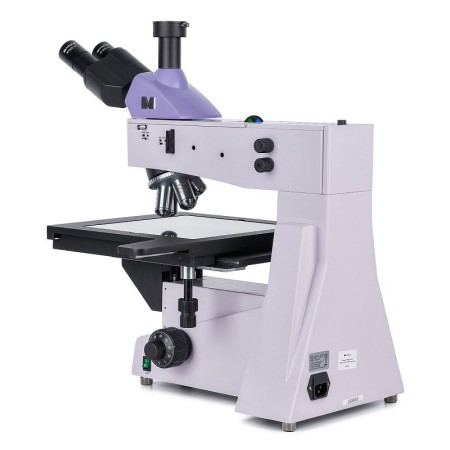

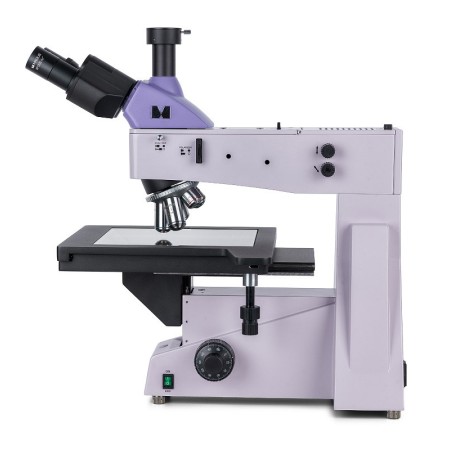

Plan-akromatska optika za beskonačnu korekciju omogućuje oštre i detaljne slike. Glava mikroskopa je trinokularna, nagnuta pod kutom od 30° te ima trinokularni tubus za postavljanje digitalne kamere. Kamera (nije uključena) snima fotografije i videozapise ispitivanog uzorka te prikazuje sliku mikroskopa na vanjskom zaslonu. Ugrađen je dvopoložajni razdjelnik snopa: 100:0 i 0:100. Svjetlosni snop usmjerava se prema okularu ili kameri. Na lijevoj cijevi nalazi se prsten za podešavanje dioptrije.

Na revolver se može postaviti 5 objektiva, koji su svi uključeni u komplet. Za postizanje većeg povećanja mogu se umjesto priloženih postaviti dodatni objektivi. U osnovnoj konfiguraciji mikroskop omogućuje povećanje od 50 do 800x. Revolver je okrenut prema unutrašnjosti instrumenta, tako da korisnik može vidjeti koji je objektiv umetnut u optički put.

Osvjetljenje

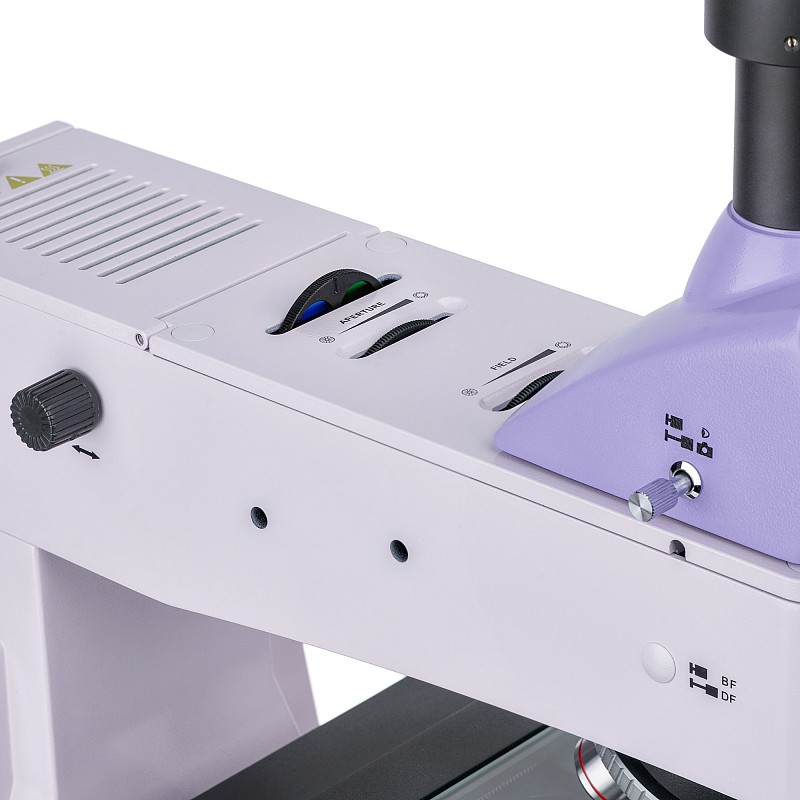

Sustav osvjetljenja reflektiranom svjetlošću objedinjuje tri elementa za centriranje: izvor svjetlosti, poljsku i apertur­nu blendu. Osvjetljivač s halogenom žaruljom od 30 W emitira toplo svjetlo koje sprječava zamor očiju pri dugotrajnoj upotrebi. Svjetlina se može podešavati, a moguće je postaviti i Köhlerovo osvjetljenje. Sustav osvjetljenja reflektiranom svjetlošću također ima polarizacijski uređaj: ugrađeni analizator i uklonjivi rotirajući polarizator. Uključen je komplet filtara u boji.

Predmetni stolić i mehanizam za izoštravanje

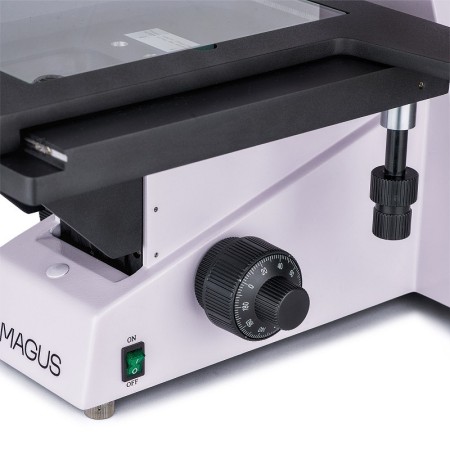

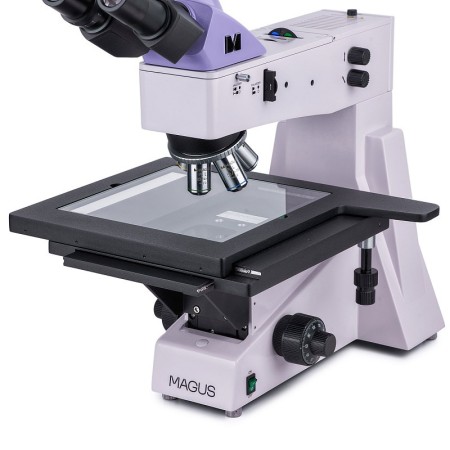

Najzanimljivija dizajnerska značajka mikroskopa je predmetni stolić 280x270 mm, koji se može pomicati po dvije osi do 204 mm. To omogućuje promatranje velikih uzoraka i jednostavno ispitivanje njihove površine. Koaksijalni gumbi za grubo i fino izoštravanje nalaze se s obje strane mikroskopa, a tu su i gumb za zaključavanje i gumb za podešavanje napetosti grubog izoštravanja. Ručka se nalazi blizu postolja mikroskopa. Ruke se mogu slobodno položiti na stol, što omogućuje udoban položaj tijekom promatranja.

Pribor

Kompatibilni pribor za mikroskop MAGUS Metal 650 uključuje okulare, objektive s velikom radnom udaljenošću, digitalne kamere i kalibracijske preparate. Pribor se može upotrijebiti za proširenje mogućnosti mikroskopa.

Glavne značajke mikroskopa:

• Veliki predmetni stolić sa širokim rasponom pomaka za promatranje dugih i širokih uzoraka
• Vrijednost finog izoštravanja od 0,7 µm olakšava izoštravanje pri velikom povećanju. Grubo izoštravanje pomoću gumba za zaključavanje i gumba za podešavanje napetosti
• Trinokularna glava s trinokularnim tubusom i razdjelnikom snopa
• Osvjetljivač reflektiranom svjetlošću: snažna halogena žarulja od 30 W s podešavanjem svjetline i AC napajanjem
• Polarizacijski uređaj, centrirajući elementi osvjetljivača reflektiranom svjetlošću, Köhlerovo osvjetljenje, filtri u boji
• Širok izbor dodatne opreme i kompatibilnog pribora

Glavne značajke kamere:

• Kamera radi samostalno, bez povezivanja s računalom, putem sučelja HDMI. S računalom se može povezati putem sučelja USB 2.0
• Kamera ima razlučivost od 1920x1080 piksela, što je idealno za prikaz slika na Full HD monitoru
• 60 fps ili 50 fps, ovisno o sučelju videoizlaza, za promatranje pokretnih objekata, snimanje videozapisa i pomicanje preparata bez kašnjenja ni trzanja
• SONY Starvis CMOS senzor s pozadinskim osvjetljenjem u boji daje slike s malo šuma i visokom osjetljivošću na svjetlo čak i pri slabom osvjetljenju. Omogućuje dobivanje oštrijih i svjetlijih slika sa zasićenim bojama.
• Softver za snimanje i uređivanje fotografija i videozapisa, funkcije vanjskog zaslona te linearna i kutna mjerenja

Sadržaj pakiranja:

• Digitalna kamera MAGUS CHD20 (digitalna kamera, HDMI kabel (1,5 m), kabel USB 2.0 (2 m), miš s priključkom USB, SD memorijska kartica od 32 GB, AC strujni adapter 12 V/1 A (europski), instalacijski CD s upravljačkim programima i softverom, korisnički priručnik i jamstveni list)
• LCD monitor MAGUS MCD20
• Postolje s priključkom za napajanje, izvor svjetlosti za promatranja u reflektiranoj svjetlosti, mehanizam za izoštravanje, predmetni stolić i revolver
• Trinokularna glava
• Plan-akromatski objektiv za beskonačnu korekciju: PL L5x/0,12 WD 26,1 mm
• Plan-akromatski objektiv za beskonačnu korekciju: PL L10х/0,25 WD 20,2 mm
• Plan-akromatski objektiv za beskonačnu korekciju: PL L20х/0,40 WD 8,80 mm
• Planakromatski objektiv s beskonačnom korekcijom: PL L50х/0,70 WD 3,68 mm
• Planakromatski objektiv s beskonačnom korekcijom: PL L80x/0,80 WD 1,25 mm
• Okular 10x/22 mm s velikom udaljenošću oka (2 kom.)
• C-mount adapter 1x
• Imbus ključ
• Kabel za napajanje iz AC mreže
• Zaštitna navlaka protiv prašine
• Korisnički priručnik i jamstveni certifikat

Dostupno na zahtjev:

• Okular 10x/22 mm s mjernom skalom
• Okular 12,5x/14 mm (2 kom.)
• Okular 15x/15 mm (2 kom.)
• Okular 20x/12 mm (2 kom.)
• Okular 25x/9 mm (2 kom.)
• Planakromatski objektiv s beskonačnom korekcijom: PL L40х/0,60 WD 3,98 mm
• Planakromatski objektiv s beskonačnom korekcijom: PL L60x/0,70 WD 2,08 mm
• Planakromatski objektiv s beskonačnom korekcijom: PL L100x/0,85 (suhi) WD 0,40 mm
• Kalibracijsko stakalce
