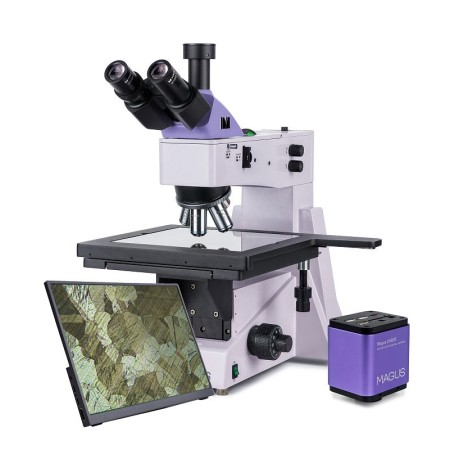

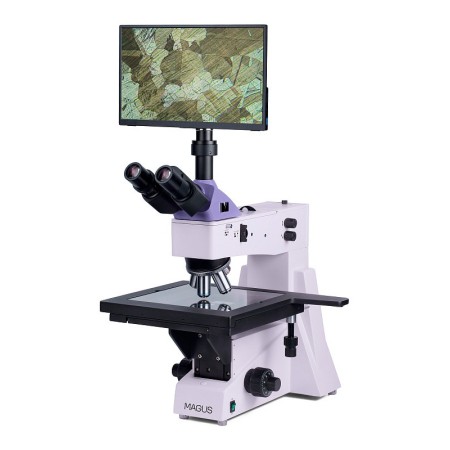

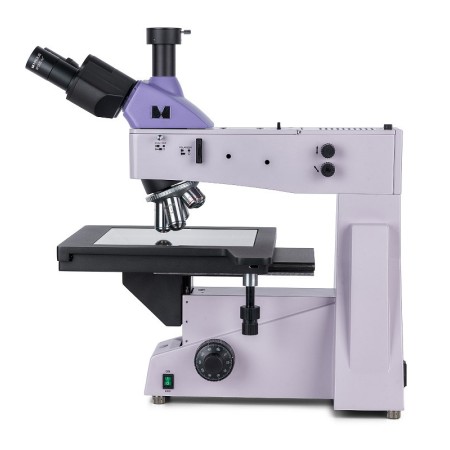

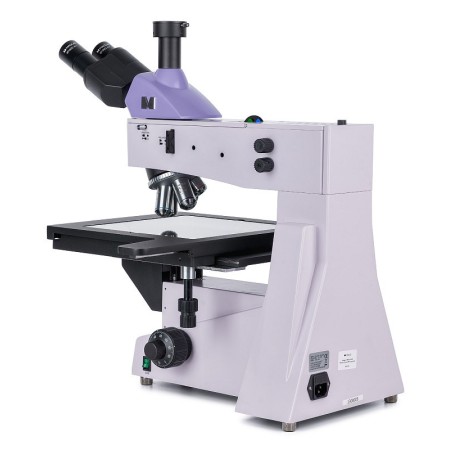

Metalografický mikroskop MAGUS Metal D650 LCD je vybaven velkým stolkem, na který lze umístit fotomasky, desky plošných spojů, integrované obvody a další dlouhé a široké vzorky určené k pozorování v odraženém světle. Umožňuje pozorování ve světlém poli a v polarizovaném světle. Mikroskop zajišťuje vysoce přesné zaostřování. Hodnota jemného zaostřování 0,7 µm usnadňuje pozorování při velkém zvětšení. Používá se k výzkumu v průmyslových závodech a k výuce studentů technických oborů.

Digitální kamera

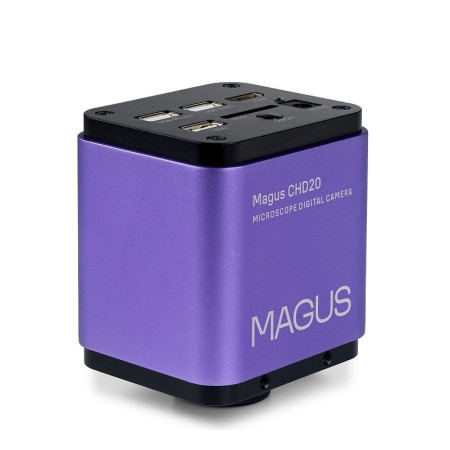

Digitální kamera MAGUS CHD20 je vybavena snímačem s rozlišením 2 MP a pořizuje realistický obraz v rozlišení Full HD 1920x1080 px. Kamera má vysokou světelnou citlivost, která je vhodná pro pozorování ve fluorescenčním světle. Pomocí mozaikových filtrů základních barev R, G, B vytváří ostrý obraz s nízkým temným proudem.

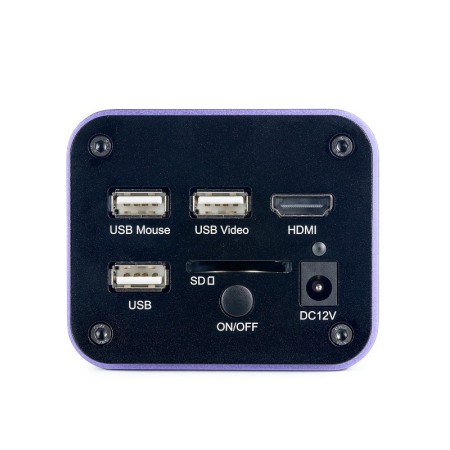

Kamera používá rozhraní HDMI pro přímé připojení k televiznímu monitoru nebo projektoru. Kamera tak pracuje samostatně bez počítače. Rozhraní HDMI umožňuje rychlý a stabilní přenos obrazu z kamery na externí obrazovku. K dispozici je další rozhraní USB 2.0 pro připojení kamery k počítači.
Video se zaznamenává při 60 fps nebo 50 fps v závislosti na rozhraní video výstupu.
Kamera kombinuje vysokou snímkovou frekvenci FPS a vysokou šířku pásma HDMI, takže je video plynulé, bez zamrzání a výpadků snímků. Při maximálním rozlišení je obraz velmi detailní, pohybující se objekty jsou viditelné bez chyb a jejich pohyb se zobrazuje bez zpoždění.

Monitor

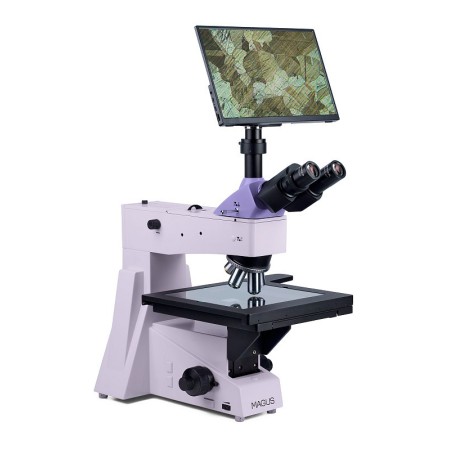

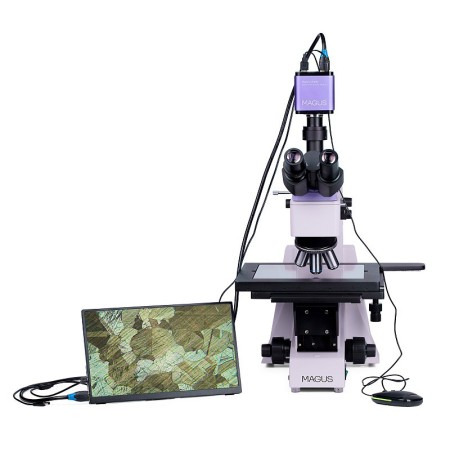

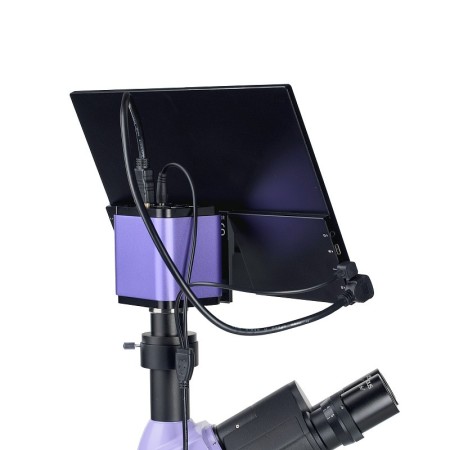

Monitory MAGUS MCD spolupracují s kamerami MAGUS CHD a vytvářejí kompletní zobrazovací systém pro mikroskopy MAGUS.
Kamera se připojuje prostřednictvím svého rozhraní HDMI. Monitor zobrazuje obraz v reálném čase. Jeho LCD IPS displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Při sledování obrazovky i z velkého úhlu není obraz zkreslený. Úhlopříčka obrazovky je 13,3”.

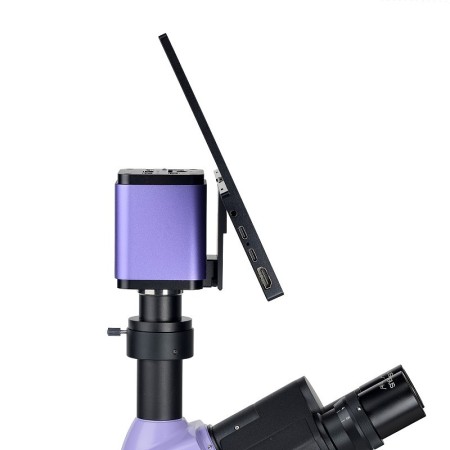

Monitor lze umístit na vodorovnou plochu pomocí skládacího stojánku nebo jej připevnit přímo ke kameře či stativu.

Optika

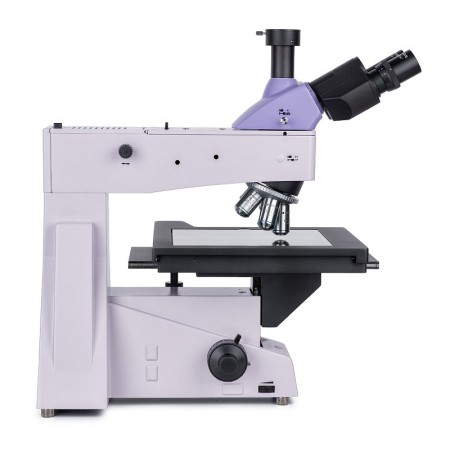

Planachromatická optika korigovaná na nekonečno poskytuje ostrý a detailní obraz. Hlava mikroskopu je trinokulární, skloněná pod úhlem 30° a je vybavena trinokulárním tubusem pro připojení digitální kamery. Kamera (není součástí balení) pořizuje fotografie a videa pozorovaného vzorku a zobrazuje obraz z mikroskopu na externí obrazovce. K dispozici je dvoupolohový dělič světelného toku: 100:0 a 0:100. Světelný tok je směrován do okuláru nebo do kamery. Na levém tubusu je kroužek dioptrické korekce.

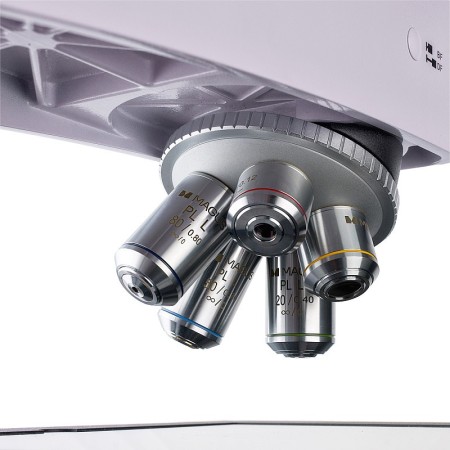

Do revolverového nosiče objektivů lze umístit 5 objektivů, které jsou všechny součástí sady. Pro dosažení většího zvětšení lze místo dodaných objektivů nainstalovat volitelné objektivy. V základní konfiguraci poskytuje mikroskop zvětšení od 50 do 800x. Revolverový nosič objektivů je orientován směrem dovnitř mikroskopu, takže uživatel vidí, který objektiv je právě zařazen v optické dráze.

Osvětlení

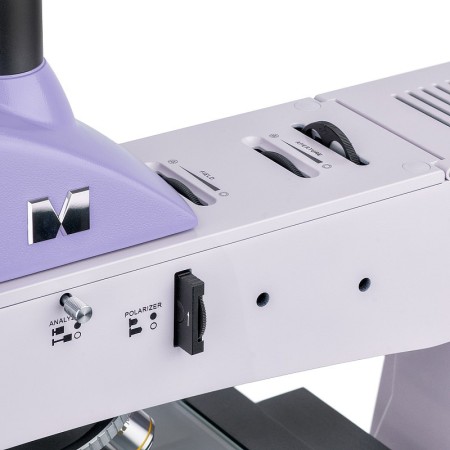

Systém osvětlení v odraženém světle kombinuje tři centrovatelné prvky: zdroj světla, polní clonu a aperturu. Osvětlovač s halogenovou žárovkou o výkonu 30 W vyzařuje teplé světlo, které při dlouhodobém používání neunavuje oči. Jas lze regulovat a je možné nastavit Köhlerovo osvětlení. Systém osvětlení v odraženém světle je navíc vybaven polarizačním zařízením: integrovaným analyzátorem a odnímatelným otočným polarizátorem. Součástí je sada barevných filtrů.

Stolek a zaostřovací mechanismus

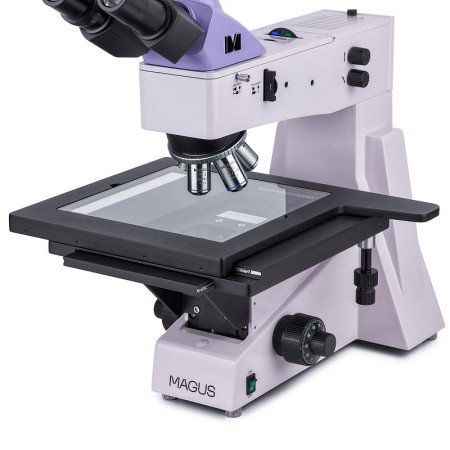

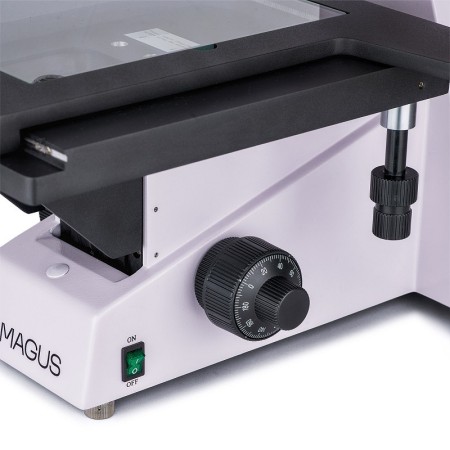

Nejzajímavějším konstrukčním prvkem mikroskopu je stolek 280x270 mm, který lze posouvat ve dvou osách až o 204 mm. To umožňuje pozorovat velké vzorky a snadno prohlížet jejich povrch. Koaxiální ovladače hrubého a jemného zaostřování jsou umístěny na obou stranách mikroskopu a jsou vybaveny aretačním ovladačem a ovladačem nastavení tuhosti hrubého zaostřování. Rukojeť se nachází v blízkosti základny mikroskopu. Ruce lze pohodlně položit na stůl a při pozorování zaujmout pohodlnou polohu.

Příslušenství

Kompatibilní příslušenství pro mikroskop MAGUS Metal 650 zahrnuje okuláry, objektivy s dlouhou pracovní vzdáleností, digitální kamery a kalibrační preparáty. Příslušenství lze využít k rozšíření možností mikroskopu.

Klíčové vlastnosti mikroskopu:

• Velký stolek s širokým rozsahem pohybu pro pozorování dlouhých a širokých vzorků
• Hodnota jemného zaostřování 0,7 µm usnadňuje zaostřování při velkém zvětšení. Hrubé zaostřování pomocí aretačního ovladače a ovladače nastavení tuhosti
• Trinokulární hlava s trinokulárním tubusem a děličem světelného toku
• Osvětlovač pro pozorování v odraženém světle: výkonná halogenová žárovka 30 W s regulací jasu a napájením střídavým proudem
• Polarizační zařízení, centrovatelné prvky osvětlovače pro pozorování v odraženém světle, Köhlerovo osvětlení, barevné filtry
• Široký výběr volitelného vybavení a kompatibilního příslušenství

Klíčové vlastnosti kamery:

• Kamera funguje samostatně bez připojení k počítači prostřednictvím rozhraní HDMI. K počítači ji lze připojit prostřednictvím rozhraní USB 2.0
• Kamera má rozlišení 1920x1080 pixelů, které je ideální pro zobrazení obrazu na monitoru Full HD
• 60 fps nebo 50 fps v závislosti na rozhraní video výstupu, pro pozorování pohybujících se objektů, záznam videa a pohyb preparátu bez zpoždění či trhání

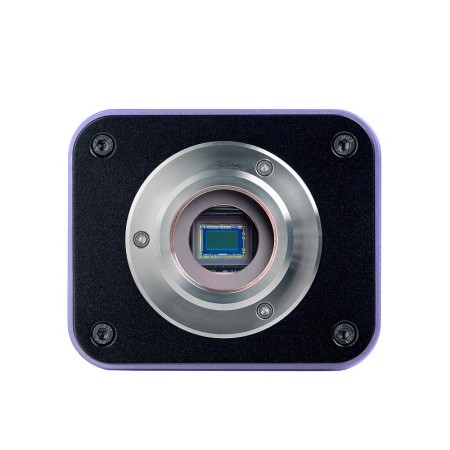

• Barevný podsvícený snímač CMOS SONY Starvis poskytuje obraz s nízkým šumem a vysokou světelnou citlivostí i za špatných světelných podmínek. Lze pořizovat ostřejší a jasnější snímky se sytými barvami.
• Software pro pořizování a úpravu fotografií a videí, funkce externího displeje, lineární a úhlová měření

Obsah balení:

• Digitální kamera MAGUS CHD20 (digitální kamera, kabel HDMI (1,5 m), kabel USB 2.0 (2 m), myš s rozhraním USB, paměťová karta SD 32 GB, napájecí adaptér střídavého proudu 12 V/1 A (Euro), instalační CD s ovladačem a softwarem, uživatelská příručka a záruční list)
• LCD monitor MAGUS MCD20
• Základna se vstupem napájení, zdroj světla pro pozorování v odraženém světle, zaostřovací mechanismus, stolek a revolverový nosič objektivů
• Trinokulární hlava
• Planachromatický objektiv korigovaný na nekonečno: PL L5x/0,12 WD 26,1 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L10х/0,25 WD 20,2 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L20х/0,40 WD 8,80 mm
• Planachromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
• Planachromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD 1,25 mm
• Okulár 10x/22 mm s dlouhou výstupní pupilu (2 ks)
• Adaptér C-mount 1x
• Imbusový klíč
• Napájecí kabel pro střídavou síť
• Protiprachový kryt
• Uživatelská příručka a záruční list

Na vyžádání jsou k dispozici:

• Okulár 10x/22 mm se stupnicí
• Okulár 12,5x/14 mm (2 ks)
• Okulár 15x/15 mm (2 ks)
• Okulár 20x/12 mm (2 ks)
• Okulár 25x/9 mm (2 ks)
• Planachromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD 3,98 mm
• Planachromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD 2,08 mm
• Planachromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Kalibrační sklíčko
