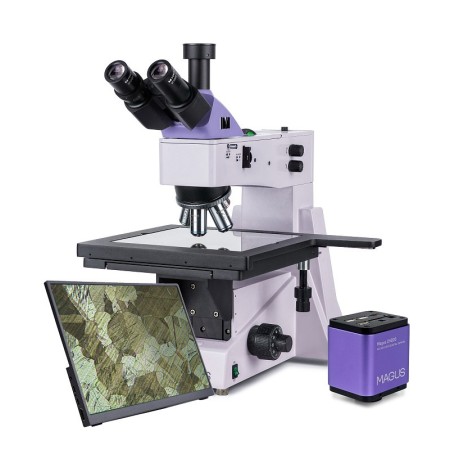

Det metallografiske mikroskop MAGUS Metal D650 LCD er udstyret med et stort objektbord, hvor fotomasker, printkort, integrerede kredsløb og andre lange og brede prøver kan placeres til undersøgelse i reflekteret lys. Det er muligt at observere i lysfelt og polariseret lys. Mikroskopet giver mulighed for fokusering med høj præcision. Finfokuseringsværdien på 0,7 µm gør det lettere at undersøge ved høj forstørrelse. Det bruges til forskning på industrianlæg og til at undervise ingeniørstuderende.

Digitalkamera

Digitalkameraet MAGUS CHD20 er udstyret med en 2 MP-sensor og producerer realistiske Full HD-billeder med en opløsning på 1920x1080 px. Kameraet har høj lysfølsomhed, som egner sig til observationer med fluorescerende lys. Med mosaikfiltre for primærfarverne R, G, B produceres skarpe billeder med lav mørkestrøm.
Kameraet bruger et HDMI-interface til direkte tilslutning til en tv-skærm eller projektor. På den måde fungerer kameraet selvstændigt uden en pc. HDMI-interfacet muliggør hurtig og stabil overførsel fra kameraet til den eksterne skærm. Der findes et yderligere USB 2.0-interface til tilslutning af kameraet til en pc.
Video optages med 60 fps eller 50 fps afhængigt af videoudgangsinterfacet.
Kameraet kombinerer en høj FPS-hastighed og en stor HDMI-båndbredde, så videoerne fremstår flydende uden fastfrysninger eller spring mellem billederne. Ved den maksimale opløsning er billedet meget detaljeret, objekter i bevægelse vises fejlfrit, og det bevægelige objekt vises uden forsinkelse.

Skærm

MAGUS MCD-skærme fungerer sammen med MAGUS CHD-kameraer og danner et komplet billedbehandlingssystem til MAGUS-mikroskoper.
Kameraet tilsluttes via dets HDMI-interface. Skærmen viser billeder i realtid. Dens IPS LCD-skærm har en bred betragtningsvinkel, høj lysstyrke og god kontrast. Når skærmen betragtes fra en bred vinkel, bliver billedet ikke forvrænget. Skærmstørrelsen er 13,3''.
Skærmen kan placeres på en vandret overflade ved hjælp af et sammenklappeligt stativ eller monteres direkte på et kamera eller et stativ.

Optik

Planakromatiske uendelighedskorrigerede objektiver giver skarpe og detaljerede billeder. Mikroskopet har et trinokulært hoved, der er hældet 30°, og et trinokulært rør til montering af et digitalkamera. Kameraet (medfølger ikke) tager fotos og videoer af den undersøgte prøve og viser mikroskopbilledet på en ekstern skærm. Der er en stråledeler med to positioner: 100:0 og 0:100. Lysstrålen ledes enten til okularet eller kameraet. Der er en dioptrijustering på venstre tubus.

Der kan monteres 5 objektiver på revolveren; alle medfølger i sættet. For at opnå større forstørrelse kan der monteres ekstra objektiver i stedet for de medfølgende. I grundkonfigurationen giver mikroskopet en forstørrelse fra 50 til 800x. Revolveren vender ind mod instrumentet, så brugeren kan se, hvilket objektiv der er i den optiske strålegang.

Belysning

Belysningssystemet med reflekteret lys kombinerer tre centrerbare elementer: lyskilde, feltblænde og aperturblænde. Belysningsenheden med en halogenlampe på 30 W udsender et varmt lys, der skåner øjnene ved længere tids brug. Lysstyrken kan justeres, og Köhler-belysning kan indstilles. Belysningssystemet med reflekteret lys har også en polariseringsenhed: en indbygget analysator og en aftagelig, roterende polarisator. Der medfølger et sæt farvefiltre.

Objektbord og fokuseringsmekanisme

Mikroskopets mest interessante designelement er objektbordet 280x270 mm, som kan bevæges langs to akser op til 204 mm. Det gør det muligt at observere store prøver og nemt undersøge deres overflade. Grov- og finfokuseringsknapperne er koaksiale og placeret på begge sider af mikroskopet; de har en låseknap og en knap til justering af grovfokuseringens spænding. Grebet er tæt på mikroskopets fod. Hænderne kan placeres frit på bordet, så man får en behagelig arbejdsstilling under observationen.

Tilbehør

Kompatibelt tilbehør til mikroskopet MAGUS Metal 650 omfatter okularer, objektiver med lang arbejdsafstand, digitalkameraer og kalibreringspræparater. Tilbehøret kan bruges til at udvide mikroskopets muligheder.

Mikroskopets vigtigste egenskaber:

• Stort objektbord med et bredt bevægelsesområde til observation af lange og brede prøver
• Finfokuseringsværdi på 0,7 µm gør det lettere at fokusere ved høj forstørrelse. Grovfokusering via en låseknap og en knap til justering af spændingen
• Trinokulært hoved med trinokulært rør og stråledeler
• Belysningsenhed til reflekteret lys: kraftig halogenlampe på 30 W med lysstyrkeregulering og vekselstrømsforsyning
• Polariseringsenhed, centrerbare elementer i belysningsenheden til reflekteret lys, Köhler-belysning, farvefiltre
• Stort udvalg af kompatibelt ekstraudstyr og tilbehør

Kameraets vigtigste egenskaber:

• Kameraet fungerer selvstændigt uden pc-forbindelse via HDMI-interfacet. Det kan tilsluttes en pc via USB 2.0-interfacet
• Kameraet har en opløsning på 1920x1080 pixel, ideelt til visning af billeder på en Full HD-skærm
• 60 fps eller 50 fps afhængigt af videoudgangsinterfacet til observation af objekter i bevægelse samt optagelse af videoer og præparaters bevægelser uden forsinkelser eller ryk
• Den bagbelyste SONY Starvis CMOS-farvesensor giver billeder med lav støj og høj lysfølsomhed, selv under svage lysforhold. Det er muligt at få skarpere, lysere billeder med mere mættede farver.
• Software til optagelse og redigering af fotos og videoer, funktioner til ekstern visning samt lineære og vinkelmålinger

Pakken indeholder:

• Digitalkamera MAGUS CHD20 (digitalkamera, HDMI-kabel (1,5 m), USB 2.0-kabel (2 m), mus med USB, SD-hukommelseskort på 32 GB, AC-strømadapter på 12 V/1 A (Euro), installations-cd med driver og software, brugervejledning og garantibevis)
• LCD-skærm MAGUS MCD20
• Fod med strømindgang, lyskilde til observationer i reflekteret lys, fokuseringsmekanisme, objektbord og revolver
• Trinokulært hoved
• Planakromatisk uendelighedskorrigeret objektiv: PL L5x/0,12 WD 26,1 mm
• Planakromatisk uendelighedskorrigeret objektiv: PL L10х/0,25 WD 20,2 mm
• Planakromatisk uendelighedskorrigeret objektiv: PL L20х/0,40 WD 8,80 mm
• Uendeligheds-planakromatisk objektiv: PL L50х/0,70 WD 3,68 mm
• Uendeligheds-planakromatisk objektiv: PL L80x/0,80 WD 1,25 mm
• Okular 10x/22 mm med lang øjenafstand (2 stk.)
• C-mount-adapter 1x
• Unbrakonøgle
• Strømkabel til vekselstrøm
• Støvhætte
• Brugervejledning og garantibevis

Fås på anmodning:

• Okular 10x/22 mm med gradinddeling
• Okular 12,5x/14 mm (2 stk.)
• Okular 15x/15 mm (2 stk.)
• Okular 20x/12 mm (2 stk.)
• Okular 25x/9 mm (2 stk.)
• Uendeligheds-planakromatisk objektiv: PL L40х/0,60 WD 3,98 mm
• Uendeligheds-planakromatisk objektiv: PL L60x/0,70 WD 2,08 mm
• Uendeligheds-planakromatisk objektiv: PL L100x/0,85 (tør) WD 0,40 mm
• Kalibreringsglas
