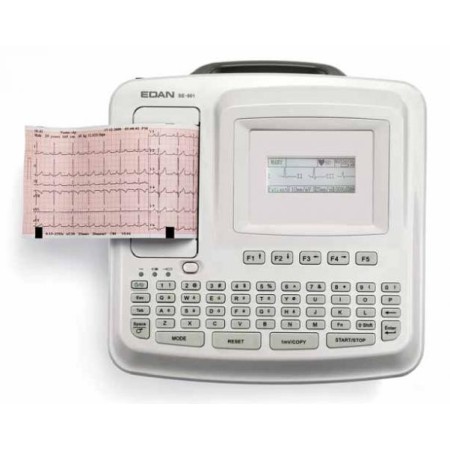

Edan SE601 EKG-apparat - 3/6 tolkningskanaler

Elektrokardiografen har utformats för alla arbetssituationer.

Helt digital signalbehandling och tydlig, levande vågform på displayen.

Två identiska versioner men med olika skärmar.

En 3,5-tums 192x164 mm och en med en stor 5,7-tums 320x240 mm skärm som kan visa upp till tolv spår samtidigt.

Inbyggt alfanumeriskt tangentbord för enkel
datainmatning.

System mot pappersstopp under utskrift.

Stort internminne för lagring av kurvor (50 EKG LTD440 - 100 EKG LTD445S).

Möjlighet att exportera EKG i XML-format.

- Lätthet och kompakthet
- Flerspråkigt stöd
- 12 avledningar samlas in och förstärks samtidigt, 6-kanaliga EKG-vågor visas och spelas in samtidigt
- Termoskrivare med hög upplösning, inspelningsfrekvensresultat ≤150Hz
- Inspelningsformat efter eget val
- Stort tangentbordsdesign, separata siffror och alfabetsknappar för enkel användning
- Autoläge, manuellt läge, rytmläge och RR-läge att välja mellan
- Bekväm systeminställning och filhantering
- Automatisk mätning och automatisk tolkning efter eget val
- Varningsinformation för frånkopplad gren, inget kort och lågt batteri etc.
- Inbyggt uppladdningsbart litiumbatteri med hög kapacitet
- Automatisk baslinjejustering för optimal inspelning
- Skriv ut supportperiod och skriv ut arytmilarm.
- LCD-bakgrundsbelysning med automatisk avstängning, automatisk avstängningsfunktion och valbar röstutskrift för patientinformation

- Säkerhetsstandarder: IEC 60601-1: 1988+A1+A2, EN 60601-1:1990+A1+A2, IEC/EN60601-1-2: 2001+A1, IEC/EN60601-2-25, ANSI/AAMI EC-11
- Klassificering: Stötsäker typ: Klass I med intern strömförsörjning
- Stötdämpande klass: Typ CF
- Skyddsgrad mot skadligt vatteninträngande: Vanlig utrustning (Tät utrustning, inte vattentät)
- Desinfektions-/steriliseringsmetod: Se användarmanualen för mer information
- Säkerhetsgrad för användning i närvaro av brandfarliga gaser: Utrustning är inte lämplig för användning i närvaro av brandfarliga gaser
- Arbetsläge: Kontinuerlig drift
- EMC: Grupp, typ A
- Mått: 310×322×101 mm
- Vikt ca: 2,6 kg (utan inspelningskort och batteri)
- Skärm: SE-601A: 3,5-tums STN LCD 192*64 pixlar, SE-601B: 5,7-tums STN LCD 320*240 pixlar
- Miljö: Transport och lagringsarbete
- Temperatur: -20 ºC ~+55 ºC +5 ºC ~+40 ºC
- Relativ luftfuktighet: 25 %~93 % icke-kondenserande, 25 %~80 % icke-kondenserande
- Atmosfärstryck: 700 hPa ~1060 hPa 860 hPa ~1060 hPa
- Strömförsörjning: Nätströmförsörjning: Nominell ingångsspänning =100V~240V, Nominell frekvens = 50/60Hz, Nominell ingångsström = 70VA

- Inbyggt litiumbatteri:
Nominell spänning = 14,8 V
Nominell kapacitet = 2200 mAh
När batterikapaciteten är full kan elektrokardiografen fungera normalt
i cirka 6 timmar; Cirka 280 EKG med 3×4+1rhy kan registreras i automatiskt läge.
Laddningstid krävs: 5 timmar
Laddningsläge: Konstant ström/spänning
Laddström (standard) = 0,2C5A (320mA)
Laddspänning (standard) = ( 16.8-0.1V )
Livscykel ≥ 300 gånger

- Strömförbrukning: 70VA (max)
- Säkring: T1AL250VP Ø5×20
- Inspelning: Inspelare: Termisk matrisskrivare
- Skrivpapper: Vikt papper
- Pappersbredd: 110 mm
- Effektiv bredd: 104 mm
- Pappershastighet: 5 mm/s, 6.25mm/s , 10 mm/s, 12.5mm/s , 25 mm/s, 50 mm/s ±3 %
- Datanoggrannhet: ±5 % (x-axel), ±5 % (y-axel)
- HR-igenkänningsteknik: Topp-till-topp-detektering
- Pulsintervall: 30 slag/min ~300 slag/min
- Noggrannhet: ±1 BPM
- EKG-avledningar: 12 standardavledningar
- Förvärvsläge: 12 avledningar samtidigt
- A/D-upplösning: 24 bitar
- Tidskonstant: ≥3,2s
- Frekvensåtergivning: 0,05 Hz ~ 150 Hz (-3 dB)
- Förstärkning: 2,5, 5, 10, 20, 10/5, AGC (mm/mV)
- Ingångsimpedans: 50M (10Hz)
- Ingångskretsström: ≤10nA
- Ingångsspänningsområde - Kalibreringsspänning: 1mV±2%
- DC-offsetspänning: ±600 mV
- Brus: - Flerkanalig överhörning: ≤ 0.5mm

- Filter
AC-filter: På/Av
DFT-filter: 0,05/0,15/0,25/0,5/0,32/0,67 Hz
EMG-filter: 25Hz/35Hz/45Hz/AV
Lågpassfilter: 150Hz/100Hz/75Hz

- CMRR ≥115dB
- Samplingsfrekvens 1000Hz
- Patientläckström: - Patienthjälpström: - Dielektrisk styrka: 4000V rms
- Extern ingång/utgång (valfritt) Ingång ≥100k; Känslighet 10 mm/V ± 5 %;
- Enkelsidig
- Utgång ≤100; Känslighet 1V/mV ± 5%;
- Enkelsidig

- Elektrodset
- Gel
- Papper
- Strömkabel
- Bruksanvisning
