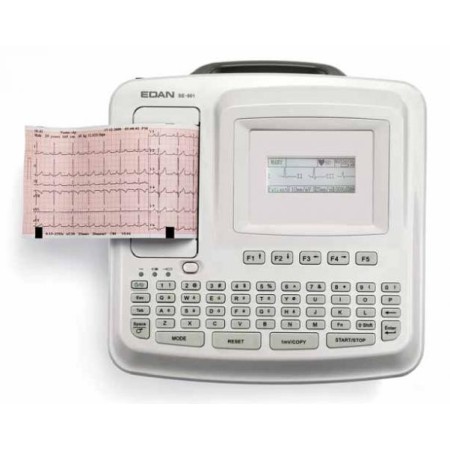

Edan SE601 elektrokardiograf - 3/6 interpretacijskih kanalov

Elektrokardiograf je zasnovan za vsako delovno situacijo.

Popolnoma digitalna obdelava signalov in jasna, živahna valovna oblika na zaslonu.

Dve enaki različici, vendar z različnima zaslonoma.

En 3,5-palčni zaslon z dimenzijami 192 x 164 mm in eden z velikim 5,7-palčnim zaslonom z dimenzijami 320 x 240 mm, ki lahko hkrati prikazuje do dvanajst skladb.

Vgrajena alfanumerična tipkovnica za enostavno
vnos podatkov.

Sistem proti zatikanju papirja med tiskanjem.

Velik notranji pomnilnik za shranjevanje sledi (50 EKG LTD440 - 100 EKG LTD445S).

Možnost izvoza EKG-jev v formatu XML.

- Lahkotnost in kompaktnost
- Večjezična podpora
- 12 odvodov, zbranih in ojačanih hkrati, 6-kanalni EKG valovi so prikazani in posneti hkrati
- Visokoločljivostni termični tiskalnik, rezultat snemanja frekvence ≤150Hz
- Formati snemanja po vaši izbiri
- Velika zasnova tipkovnice, ločene številske in abecedne tipke za enostavno uporabo
- Izbirate lahko med samodejnim načinom, ročnim načinom, ritmičnim načinom in načinom RR
- Priročna nastavitev sistema in upravljanje datotek
- Samodejno merjenje in samodejna interpretacija po vaši izbiri
- Opozorilne informacije za odklopljeno vejo, brez kartice in nizko baterijo itd.
- Vgrajena visokozmogljiva polnilna litijeva baterija
- Samodejna prilagoditev osnovne črte za optimalno snemanje
- Natisni obdobje podpore in natisni alarm za aritmijo.
- Samodejni izklop osvetlitve ozadja LCD-zaslona, funkcija samodejnega izklopa in izbirni glasovni izpis za informacije o pacientu

- Varnostni standardi: IEC 60601-1: 1988+A1+A2, EN 60601-1: 1990+A1+A2, IEC/EN60601-1-2: 2001+A1, IEC/EN60601-2-25, ANSI/AAMI EC-11
- Klasifikacija: Protiudarna zaščita: Razred I z notranjim napajanjem
- Odpornost proti udarcem: tip CF
- Stopnja zaščite pred škodljivim vdorom vode: Navadna oprema (zaprta oprema ni vodoodporna)
- Metoda dezinfekcije/sterilizacije: Za podrobnosti glejte uporabniški priročnik
- Stopnja varnosti za uporabo v prisotnosti vnetljivih plinov: Oprema ni primerna za uporabo v prisotnosti vnetljivih plinov
- Način delovanja: Neprekinjeno delovanje
- EMC: Skupina, tip A
- Dimenzije: 310 × 322 × 101 mm
- Teža približno: 2,6 kg (brez snemalne kartice in baterije)
- Zaslon: SE-601A: 3,5-palčni STN LCD 192*64 slikovnih pik, SE-601B: 5,7-palčni STN LCD 320*240 slikovnih pik
- Okolje: Prevoz in skladiščenje Delo
- Temperatura: -20 ºC ~+55 ºC +5 ºC ~+40 ºC
- Relativna vlažnost: 25 % ~ 93 % brez kondenzacije, 25 % ~ 80 % brez kondenzacije
- Atmosferski tlak: 700hPa ~1060hPa 860hPa ~1060hPa
- Napajanje: Omrežno napajanje: Nazivna vhodna napetost = 100 V~240 V, Nazivna frekvenca = 50/60 Hz, Nazivni vhodni tok = 70 VA

- Vgrajena litijeva baterija:
Nazivna napetost = 14,8 V
Nazivna kapaciteta = 2200 mAh
Ko je baterija polna, lahko elektrokardiograf deluje normalno.
približno 6 ur; V samodejnem načinu je mogoče posneti približno 280 EKG-jev 3×4+1 ritem.
Potreben čas polnjenja: 5 ur
Način polnjenja: Konstantni tok/napetost
Polnilni tok (standardno) = 0,2C5A (320mA)
Polnilna napetost (standardna) = ( 16.8-0.1V )
Življenjski cikel ≥ 300-krat

- Poraba energije: 70VA (maks.)
- Varovalka: T1AL250VP Ø5×20
- Snemanje: Snemalnik: Termični matrični tiskalnik
- Papir za zapisovanje: Prepognjen papir
- Širina papirja: 110 mm
- Učinkovita širina: 104 mm
- Hitrost papirja: 5 mm/s, 6.25mm/s , 10 mm/s, 12.5mm/s , 25 mm/s, 50 mm/s ±3 %
- Natančnost podatkov: ±5 % (os x), ±5 % (os y)
- Tehnika prepoznavanja srčnega utripa: zaznavanje od vrha do vrha
- Območje srčnega utripa: 30 utripov na minuto ~ 300 utripov na minuto
- Natančnost: ±1 utripov na minuto
- EKG odvodi: 12 standardnih odvodov
- Način zajemanja: 12 odvodov hkrati
- Ločljivost A/D: 24 bit
- Časovna konstanta: ≥3,2 s
- Frekvenčni odziv: 0,05 Hz ~ 150 Hz (-3 dB)
- Ojačanje: 2,5, 5, 10, 20, 10/5, AGC (mm/mV)
- Vhodna impedanca: 50M (10Hz)
- Vhodni tok: ≤10nA
- Območje vhodne napetosti - Kalibracijska napetost: 1mV±2%
- DC odmaknjena napetost: ±600mV
- Šum: - Večkanalno presluh: ≤ 0.5mm

- Filter
Filter izmeničnega toka: Vklop/Izklop
DFT filter: 0,05/0,15/0,25/0,5/0,32/0,67 Hz
EMG filter: 25 Hz/35 Hz/45 Hz/IZKLOP
Nizkoprepustni filter: 150 Hz/100 Hz/75 Hz

- CMRR ≥115 dB
- Frekvenca vzorčenja 1000 Hz
- Uhajalni tok pacienta: - Pomožni tok pacienta: - Dielektrična trdnost: 4000 V rms
- Zunanji vhod/izhod (neobvezno) Vhod ≥100k; Občutljivost 10 mm/V ± 5 %;
- Enostranski
- Izhod ≤100 ; Občutljivost 1 V/mV ± 5 %;
- Enostranski

- Komplet elektrod
- Gel
- Papir
- Napajalni kabel
- Uporabniški priročnik
