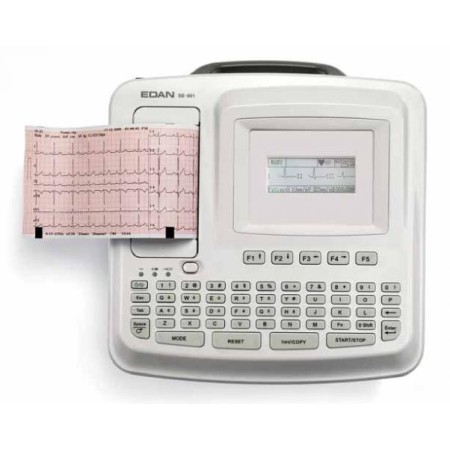

Edan SE601 Elektrokardiograf - 3/6 fortolkningskanaler

Elektrokardiografen er designet til enhver arbejdssituation.

Fuldt digital signalbehandling og klar, levende bølgeform på displayet.

To identiske versioner, men med forskellige displays.

En 3,5 tommer 192x164 mm og en med en stor 5,7 tommer 320x240 mm skærm, der kan vise op til tolv numre samtidigt.

Indbygget alfanumerisk tastatur for nem betjening
dataindtastning.

System mod papirstop under udskrivning.

Stor intern hukommelse til lagring af kurver (50 EKG LTD440 - 100 EKG LTD445S).

Mulighed for at eksportere EKG'er i XML-format.

- Lethed og kompakthed
- Flersproget understøttelse
- 12 afledninger indsamles og forstærkes samtidigt, 6-kanals EKG-bølger vises og optages samtidigt
- Termisk printer med høj opløsning, optagelsesfrekvensresultat ≤150Hz
- Optagelsesformater efter eget valg
- Stort tastaturdesign, separate tal- og alfabettaster for nem brug
- Automatisk tilstand, manuel tilstand, rytmetilstand og RR-tilstand at vælge imellem
- Praktisk systemindstilling og filhåndtering
- Automatisk måling og automatisk fortolkning efter eget valg
- Advarselsinformation om afbrudt gren, intet kort og lavt batteri osv.
- Indbygget genopladeligt lithiumbatteri med høj kapacitet
- Automatisk baselinejustering for optimal optagelse
- Udskriv supportperiode og udskriv arytmialarm.
- LCD-baggrundslys med automatisk slukfunktion, automatisk slukfunktion og valgbar stemmeudskrift til patientinformation

- Sikkerhedsstandarder: IEC 60601-1: 1988+A1+A2, EN 60601-1:1990+A1+A2, IEC/EN60601-1-2: 2001+A1, IEC/EN60601-2-25, ANSI/AAMI EC-11
- Klassificering: Stødsikker type: Klasse I med intern strømforsyning
- Stødsikker klasse: Type CF
- Beskyttelsesgrad mod skadelig indtrængning af vand: Almindeligt udstyr (Forseglet udstyr, ikke vandtæt)
- Desinfektions-/steriliseringsmetode: Se brugermanualen for detaljer
- Sikkerhedsgrad ved anvendelse i nærheden af brandfarlige gasser: Udstyr er ikke egnet til brug i nærheden af brandfarlige gasser
- Arbejdstilstand: Kontinuerlig drift
- EMC: Gruppe, type A
- Dimensioner: 310×322×101 mm
- Vægt ca.: 2,6 kg (uden optagekort og batteri)
- Skærm: SE-601A: 3,5 tommer STN LCD 192*64 pixels, SE-601B: 5,7 tommer STN LCD 320*240 pixels skærm
- Miljø: Transport og opbevaringsarbejde
- Temperatur: -20 ºC ~+55 ºC +5 ºC ~+40 ºC
- Relativ luftfugtighed: 25%~93% ikke-kondenserende, 25%~80% ikke-kondenserende
- Atmosfærisk tryk: 700 hPa ~1060 hPa 860 hPa ~1060 hPa
- Strømforsyning: Netstrømforsyning: Nominel indgangsspænding =100V~240V, Nominel frekvens = 50/60Hz, Nominel indgangsstrøm = 70VA

- Indbygget litiumbatteri:
Nominel spænding = 14,8 V
Nominel kapacitet = 2200mAh
Når batterikapaciteten er fuld, kan elektrokardiografen fungere normalt
i cirka 6 timer; Cirka 280 EKG'er af 3×4+1rhy kan optages i automatisk tilstand.
Nødvendig opladningstid: 5 timer
Opladningstilstand: Konstant strøm/spænding
Ladestrøm (standard) = 0,2C5A (320mA)
Ladespænding (standard) = ( 16.8-0.1V )
Livscyklus ≥ 300 gange

- Strømforbrug: 70VA (maks.)
- Sikring: T1AL250VP Ø5×20
- Optagelse: Optager: Termisk matrixprinter
- Optagelsespapir: Foldet papir
- Papirbredde: 110 mm
- Effektiv bredde: 104 mm
- Papirhastighed: 5 mm/s, 6.25mm/s , 10 mm/s, 12.5mm/s , 25 mm/s, 50 mm/s ±3%
- Datanøjagtighed: ±5% (x-akse), ±5% (y-akse)
- HR-genkendelsesteknik: Peak-to-peak-detektion
- Pulsområde: 30 slag i minuttet ~300 slag i minuttet
- Nøjagtighed: ±1 BPM
- EKG-enhedsafledninger: 12 standardafledninger
- Optagelsestilstand: 12 ledninger samtidigt
- A/D-opløsning: 24 bit
- Tidskonstant: ≥3,2s
- Frekvensrespons: 0,05 Hz ~ 150 Hz (-3 dB)
- Forstærkning: 2,5, 5, 10, 20, 10/5, AGC (mm/mV)
- Indgangsimpedans: 50M (10Hz)
- Indgangskredsløbsstrøm: ≤10nA
- Indgangsspændingsområde - Kalibreringsspænding: 1mV±2%
- DC-forskydningsspænding: ±600 mV
- Støj: - Flerkanals krydstale: ≤ 0.5mm

- Filter
AC-filter: Til/Fra
DFT-filter: 0,05/0,15/0,25/0,5/0,32/0,67 Hz
EMG-filter: 25Hz/35Hz/45Hz/FRA
Lavpasfilter: 150Hz/100Hz/75Hz

- CMRR ≥115dB
- Samplingfrekvens 1000Hz
- Patientlækstrøm: - Patienthjælpestrøm: - Dielektrisk styrke: 4000V rms
- Ekstern indgang/udgang (valgfri) Indgang ≥100k; Følsomhed 10 mm/V ± 5 %;
- Enkeltsluttet
- Udgang ≤100; Følsomhed 1V/mV ± 5%;
- Enkeltsluttet

- Elektrodesæt
- Gel
- Papir
- Strømkabel
- Brugermanual
