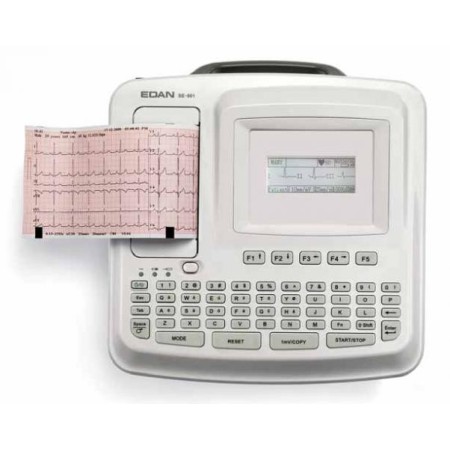

Elektrokardiograf Edan SE601 - 3/6 interpretačných kanálov

Elektrokardiograf bol navrhnutý pre každú pracovnú situáciu.

Plne digitálne spracovanie signálu a jasný, živý priebeh na displeji.

Dve identické verzie, ale s rôznymi displejmi.

Jeden 3,5-palcový displej s rozmermi 192 x 164 mm a jeden s veľkým 5,7-palcovým displejom s rozmermi 320 x 240 mm, ktorý dokáže zobraziť až dvanásť skladieb súčasne.

Vstavaná alfanumerická klávesnica pre jednoduché
zadávanie údajov.

Systém proti zaseknutiu papiera počas tlače.

Veľká interná pamäť na ukladanie záznamov (50 EKG LTD440 – 100 EKG LTD445S).

Možnosť exportu EKG vo formáte XML.

- Ľahkosť a kompaktnosť
- Viacjazyčná podpora
- Súčasne sa zhromažďuje a zosilňuje 12 zvodov, súčasne sa zobrazujú a zaznamenávajú 6-kanálové EKG vlny
- Termálna tlačiareň s vysokým rozlíšením, výsledok záznamovej frekvencie ≤150 Hz
- Formáty nahrávania podľa vášho výberu
- Veľká klávesnica, samostatné klávesy s číslami a abecedou pre jednoduché používanie
- Na výber je automatický režim, manuálny režim, rytmický režim a režim RR
- Pohodlné nastavenie systému a používanie správy súborov
- Automatické meranie a automatická interpretácia podľa vášho výberu
- Výstražné informácie o odpojenej pobočke, chýbajúcej karte a slabej batérii atď.
- Vstavaná vysokokapacitná nabíjateľná lítiová batéria
- Automatické nastavenie základnej čiary pre optimálne nahrávanie
- Vytlačiť dobu podpory a vytlačiť alarm arytmie.
- Automatické vypnutie podsvietenia LCD displeja, funkcia automatického vypnutia a voliteľný hlasový výpis informácií o pacientovi

- Bezpečnostné normy: IEC 60601-1: 1988+A1+A2, EN 60601-1: 1990+A1+A2, IEC/EN60601-1-2: 2001+A1, IEC/EN60601-2-25, ANSI/AAMI EC-11
- Klasifikácia: Typ odolný voči nárazom: Trieda I s interným napájaním
- Odolnosť proti nárazom: Typ CF
- Stupeň ochrany pred škodlivým vniknutím vody: Bežné zariadenie (Utesnené zariadenie nie je vodotesné)
- Metóda dezinfekcie/sterilizácie: Podrobnosti nájdete v používateľskej príručke
- Stupeň bezpečnosti pre použitie v prítomnosti horľavých plynov: Zariadenie nie je vhodné na použitie v prítomnosti horľavých plynov
- Pracovný režim: Nepretržitá prevádzka
- EMC: Skupina, typ A
- Rozmery: 310 × 322 × 101 mm
- Hmotnosť cca: 2,6 kg (bez záznamovej karty a batérie)
- Obrazovka: SE-601A: 3,5-palcový STN LCD 192*64 pixelov, SE-601B: 5,7-palcový STN LCD 320*240 pixelov
- Životné prostredie: Doprava a skladovanie Práca
- Teplota: -20 ºC ~+55 ºC +5 ºC ~+40 ºC
- Relatívna vlhkosť: 25 % ~ 93 % bez kondenzácie, 25 % ~ 80 % bez kondenzácie
- Atmosférický tlak: 700 hPa ~ 1060 hPa 860 hPa ~ 1060 hPa
- Napájanie: Sieťové napájanie: Menovité vstupné napätie = 100 V ~ 240 V, Menovitá frekvencia = 50/60 Hz, Menovitý vstupný prúd = 70 VA

- Vstavaná lítiová batéria:
Menovité napätie = 14,8 V
Menovitá kapacita = 2200 mAh
Keď je kapacita batérie plná, elektrokardiograf môže fungovať normálne
približne 6 hodín; V automatickom režime je možné zaznamenať približne 280 EKG s 3×4+1 rytmom.
Potrebný čas nabíjania: 5 hodín
Režim nabíjania: Konštantný prúd/napätie
Nabíjací prúd (štandard) = 0,2C5A (320mA)
Nabíjacie napätie (štandard) = ( 16.8-0.1V )
Životný cyklus ≥ 300-krát

- Spotreba energie: 70VA (max.)
- Poistka: T1AL250VP Ø5×20
- Záznam: Záznamník: Termo-matričná tlačiareň
- Záznamový papier: Zložený papier
- Šírka papiera: 110 mm
- Účinná šírka: 104 mm
- Rýchlosť papiera: 5 mm/s, 6.25mm/s , 10 mm/s, 12.5mm/s , 25 mm/s, 50 mm/s ±3 %
- Presnosť údajov: ±5 % (os x), ±5 % (os y)
- Technika rozpoznávania HR: Detekcia od vrcholu po vrchol
- Rozsah srdcovej frekvencie: 30 BPM ~ 300 BPM
- Presnosť: ±1 BPM
- Zvody EKG jednotky: 12 štandardných zvodov
- Režim snímania: 12 zvodov súčasne
- Rozlíšenie A/D prevodníka: 24 bitov
- Časová konštanta: ≥3,2 s
- Frekvenčná odozva: 0,05 Hz ~ 150 Hz (-3 dB)
- Zisk: 2,5, 5, 10, 20, 10/5, AGC (mm/mV)
- Vstupná impedancia: 50M (10Hz)
- Vstupný prúd obvodu: ≤10nA
- Rozsah vstupného napätia - Kalibračné napätie: 1 mV ± 2 %
- DC ofsetové napätie: ±600mV
- Šum: - Viackanálový presluch: ≤ 0.5mm

- Filter
AC filter: Zapnuté/Vypnuté
DFT filter: 0,05/0,15/0,25/0,5/0,32/0,67 Hz
EMG filter: 25 Hz/35 Hz/45 Hz/VYP
Nízkopriepustný filter: 150 Hz/100 Hz/75 Hz

- CMRR ≥115 dB
- Vzorkovacia frekvencia 1000 Hz
- Zvodový prúd pacienta: - Pomocný prúd pacienta: - Elektrická pevnosť: 4000 V rms
- Externý vstup/výstup (voliteľný) Vstup ≥100k; Citlivosť 10 mm/V ± 5 %;
- Jednostranný
- Výstup ≤100 ; Citlivosť 1 V/mV ± 5 %;
- Jednostranný

- Sada elektród
- Gél
- Papier
- Napájací kábel
- Používateľská príručka
