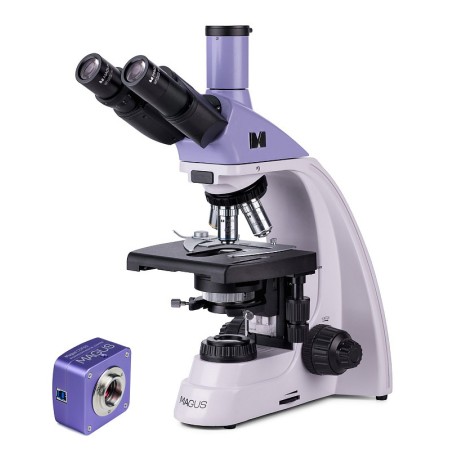

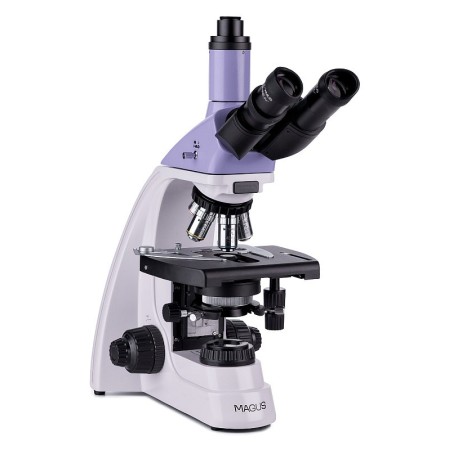

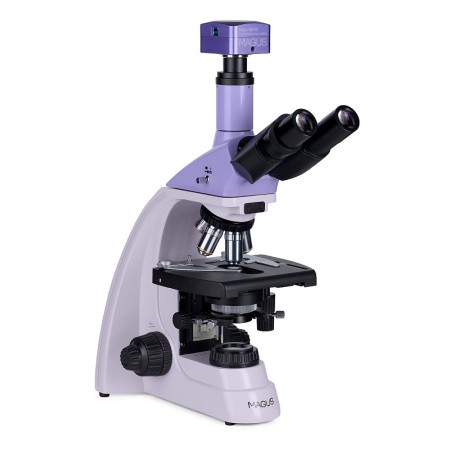

Biologický mikroskop MAGUS Bio 230B je profesionálny prístroj na pozorovanie biologických vzoriek v prechádzajúcom svetle. Hlavnou používanou mikroskopickou technikou je svetlé pole (okamžite dostupné). Možno použiť aj techniky pozorovania v tmavom poli, s fázovým kontrastom alebo polarizovaným svetlom, vyžadujú si však príslušenstvo, ktoré sa k mikroskopu dokupuje. Tento mikroskop je ideálny na laboratórne pozorovania a výskum v medicíne, farmácii, forenzných vedách, poľnohospodárstve a mnohých ďalších oblastiach.

Mikroskop v prevádzke »

Digitálna kamera

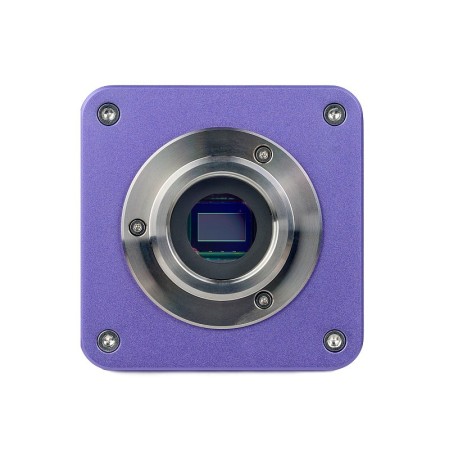

Plnofarebná digitálna kamera so snímačom CMOS SONY Exmor s rozlíšením 2,1 MP. Snímač sa vyrába pomocou technológie zadného osvetlenia, ktorá znižuje rozptyl svetla a zvyšuje citlivosť matice (8935 mV pri 1/30 s). Kamera vytvára ostré a jasné snímky aj pri slabom osvetlení. Je určená na pozorovanie v svetlom aj tmavom poli pomocou objektívov so zväčšením 40x, 60x a 100x.

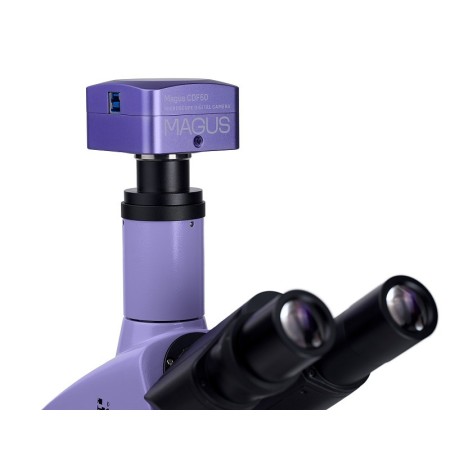

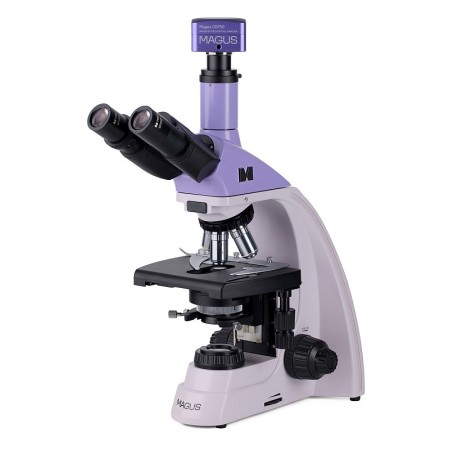

Kameru možno k mikroskopu pripojiť dvoma spôsobmi: k trinokulárnemu tubusu pomocou adaptéra s bajonetom C alebo namiesto okulára v tubuse pomocou adaptéra a redukčných krúžkov. Pri použití kamery sa odporúča adaptér so zväčšením od 0,6x do 0,9x, ktorý poskytne čo najširšie zorné pole bez skreslenia. Po inštalácii sa kamera pripojí k počítaču cez port USB 3.0 s rýchlosťou prenosu dát 5 Gbps.

Optika

Planachromatické objektívy poskytujú jasný obraz s bohatým kontrastom a množstvom detailov, pričom aberácie sú minimálne. Zväčšenie pri použití objektívov a okulárov dodávaných v balení sa pohybuje od 40x do 1000x, jeho hornú hranicu však možno zvýšiť použitím ďalších okulárov. Optika je korigovaná na nekonečno, čo znamená, že do optickej dráhy možno zaradiť rôzne ďalšie príslušenstvo.

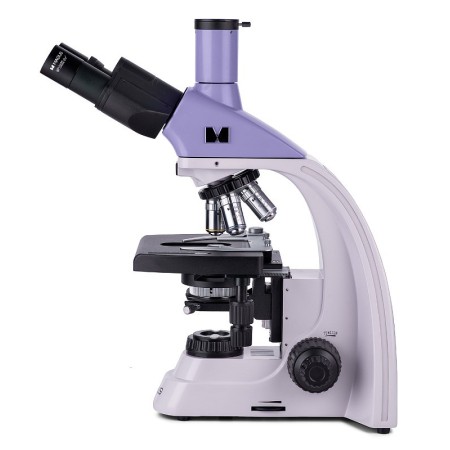

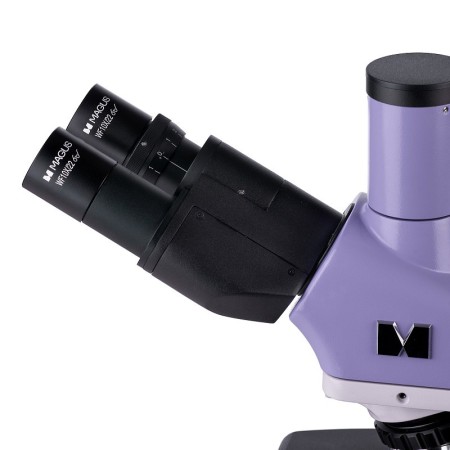

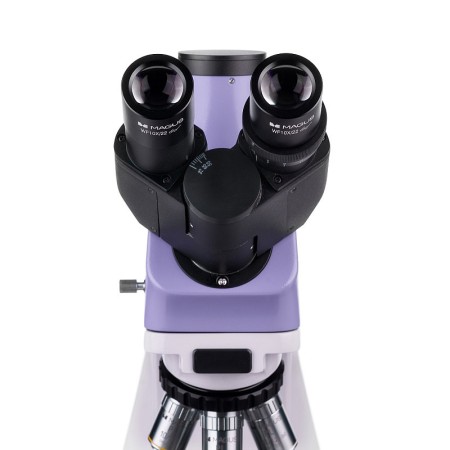

Trinokulárna hlavica má samostatný vertikálny tubus na umiestnenie digitálnej kamery (nie je súčasťou balenia). Tento optický tubus je umiestnený zvislo. Trinokulárna hlavica je vybavená otočnými optickými tubusmi s rozsahom 360° a dioptrie možno nastaviť krúžkom na ľavom okulárovom tubuse. Konštrukcia trinokulárnej hlavice umožňuje jednoducho upraviť vzdialenosť očí podľa výšky pozorovateľa.

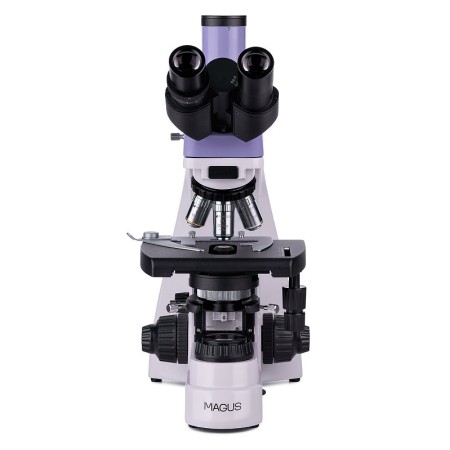

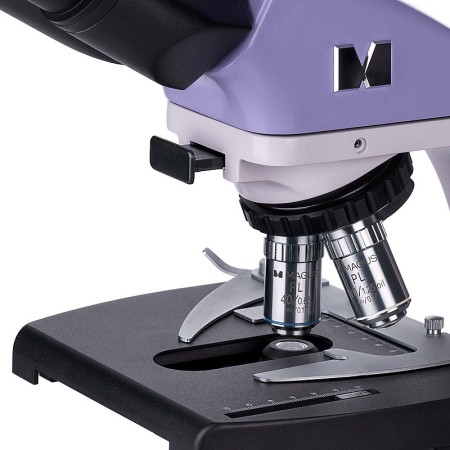

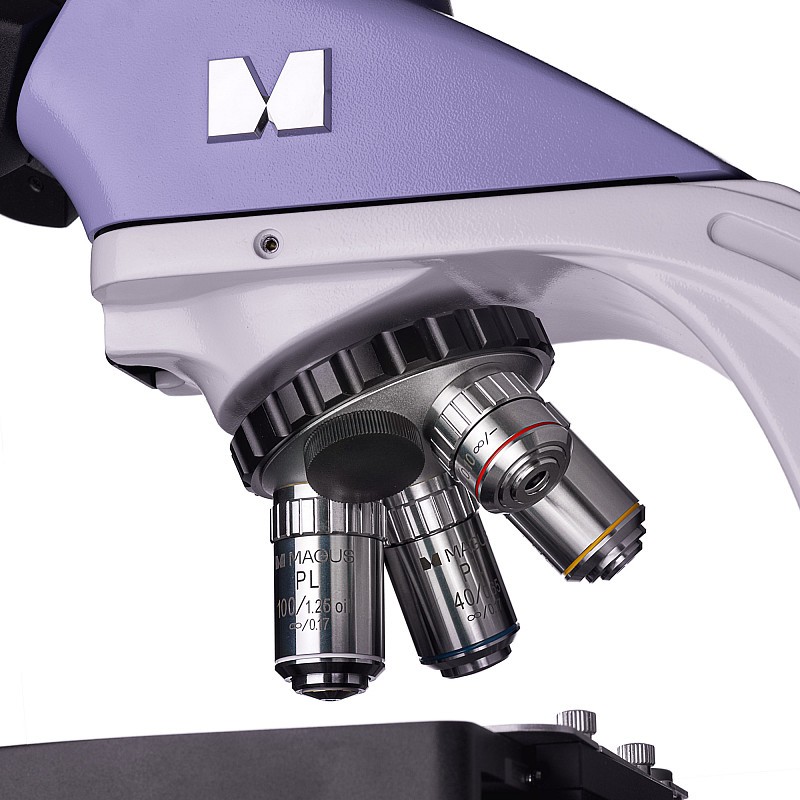

Revolverový nosič objektívov smeruje dovnútra mikroskopu a pojme súčasne 5 objektívov: 4 sú súčasťou balenia a piata pozícia zostáva voľná. Ďalší objektív môže poskytnúť ďalší faktor zväčšenia v rámci dostupného rozsahu zväčšenia.

Osvetlenie

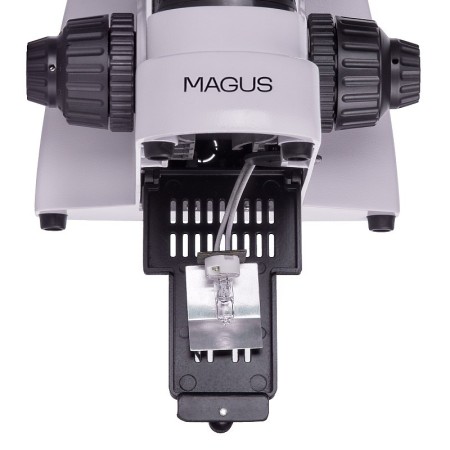

Halogénová lampa s výkonom 30 W poskytuje intenzívne osvetlenie a umožňuje dobrú viditeľnosť štruktúr vzorky pri akejkoľvek pozorovacej technike a s akýmkoľvek objektívom. Svetlo má teplú farebnú teplotu, ktorá je pri dlhých hodinách práce príjemnejšia pre zrak. Jas možno regulovať. Svetlo je napájané zo siete striedavého prúdu.

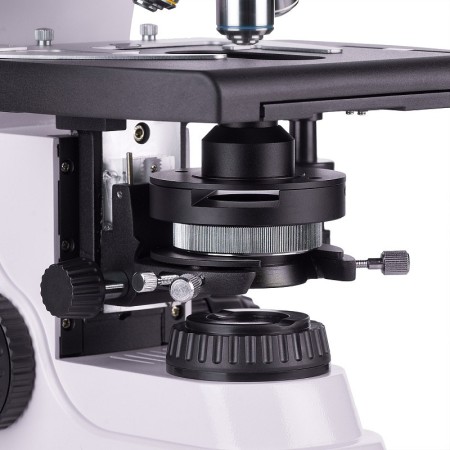

Osvetlenie podľa Köhlera možno nastaviť vďaka centrovateľnému a výškovo nastaviteľnému Abbeho kondenzoru, apertúrnej clone a poľnej clone. Kondenzor má štrbinu na zasunutie posúvača pre tmavé pole alebo posúvača pre fázový kontrast. Použitie posúvača umožňuje rýchlo prepínať medzi jednotlivými pozorovacími technikami, a tým zlepšiť výkon mikroskopu.

Stolík a zaostrovací mechanizmus

Stolík nemá polohovaciu ozubenú tyč, vďaka čomu je ergonomickejší. Mechanický držiak plynulo posúva vzorku a možno ho odstrániť na manuálne skenovanie.

Zaostrovacie gombíky sa nachádzajú na oboch stranách mikroskopu v blízkosti základne stojana. Ich umiestnenie umožňuje upravovať ostrosť obrazu s rukami položenými na stole namiesto toho, aby boli vo vzduchu, čo zvyšuje pohodlie pri dlhodobom pozorovaní. Gombíky sú koaxiálne (vycentrované na tej istej osi). Mechanizmus hrubého zaostrovania má aretačný gombík a napnutie makrometrickej skrutky možno nastaviť. Zaostrovací mechanizmus vo všeobecnosti pracuje plynulo a na dosiahnutie požadovanej ostrosti netreba na gombíky vyvíjať nadmernú silu.

Príslušenstvo

Sortiment voliteľného príslušenstva zahŕňa okuláre, objektívy, polarizačné zariadenia, kondenzory pre tmavé pole, zariadenia na fázový kontrast, kalibračné sklíčka a digitálne kamery. Toto príslušenstvo, navrhnuté špeciálne pre mikroskop MAGUS Bio 250T, k nemu dokonale pasuje a maximálne rozširuje jeho možnosti.

Hlavné vlastnosti mikroskopu:

• Trinokulárna hlavica so zvislým tubusom na umiestnenie digitálnej kamery
• Otočné optické tubusy s rozsahom 360° umožňujú upraviť polohu okulárov podľa výšky používateľa
• Dioptrická korekcia na ľavom okulárovom tubuse, hrubé zaostrovanie (makrometrická skrutka) s aretačným gombíkom a gombíkom na nastavenie napnutia makrometrickej skrutky, jemné zaostrovanie mikrometrickou skrutkou
• Pozorovanie v prechádzajúcom svetle, zdroj svetla: halogénová lampa s výkonom 30 W s nastaviteľným jasom
• Abbeho kondenzor s apertúrnou clonou a poľnou clonou umožňuje nastavenie osvetlenia podľa Köhlera
• Možnosť vložiť posúvač pre fázový kontrast alebo posúvač pre tmavé pole (k dispozícii je špeciálna štrbina)
• Široký sortiment voliteľného príslušenstva

Hlavné vlastnosti kamery:

• Podsvietený snímač CMOS s veľkosťou 2,1 palca, vysoká citlivosť matice
• Vhodná na pozorovanie v tmavom alebo svetlom poli s objektívmi so zväčšením 40x, 60x a 100x
• Inštaluje sa na trinokulárny tubus alebo optický tubus mikroskopu
• Rozlíšenie Full HD 1920x1080 px pri snímkovej frekvencii 96 fps, ideálne na pozorovanie pohybujúcich sa objektov
• Pripojenie k počítaču cez port USB 3.0, rýchlosť prenosu dát 5 Gbps
• Softvér a ovládače sú súčasťou balenia

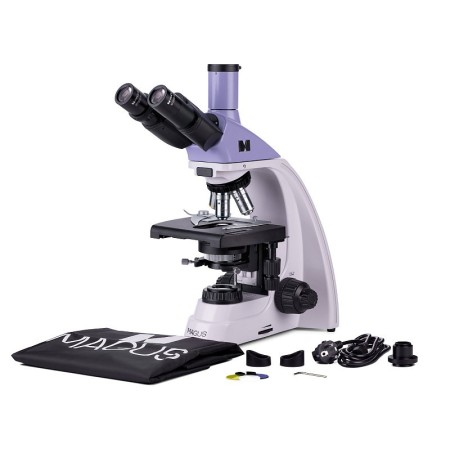

Obsah balenia:

• Digitálna kamera MAGUS CDF50 (digitálna kamera, kábel USB, inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• Základňa so vstupom napájania, svetelný zdroj na pozorovanie v prechádzajúcom svetle, zaostrovací mechanizmus, stolík, držiak kondenzora a revolverový nosič objektívov
• Abbeho kondenzor
• Trinokulárna hlavica
• Planachromatický objektív korigovaný na nekonečno: 4x/0,10
• Planachromatický objektív korigovaný na nekonečno: 10x/0,25
• Planachromatický objektív korigovaný na nekonečno: 40x/0,65 (s pružinovým mechanizmom)
• Planachromatický objektív korigovaný na nekonečno: 100x/1,25 olejový (s pružinovým mechanizmom)
• Okulár 10x/22 mm s veľkou vzdialenosťou výstupnej pupily (2 ks)
• Očnica okulára (2 ks)
• Filter (4 ks)
• Adaptér s bajonetom C
• Fľaštička s imerzným olejom
• Napájací kábel pre sieť striedavého prúdu
• Protiprachový kryt
• Používateľská príručka a záručný list

Na požiadanie dostupné:

• Okulár 10x/22 mm so stupnicou
• Okulár 12,5x/14 mm (2 ks)
• Okulár 15x/15 mm (2 ks)
• Okulár 20x/12 mm (2 ks)
• Okulár 25x/9 mm (2 ks)
• Planachromatický objektív s korekciou na nekonečno: 20x/0,40
• Planachromatický objektív s korekciou na nekonečno: 60x/0,80 (s pružinovým mechanizmom)
• Zariadenie na fázový kontrast
• Posuvník na fázový kontrast
• Kondenzor tmavého poľa s N.A. 0,9
• Olejový kondenzor tmavého poľa s N.A. 1,36–1,25
• Posuvník tmavého poľa
• Polarizačné príslušenstvo
• Kalibračné sklíčko
• Monitor a digitálna kamera s rozhraním HDMI
