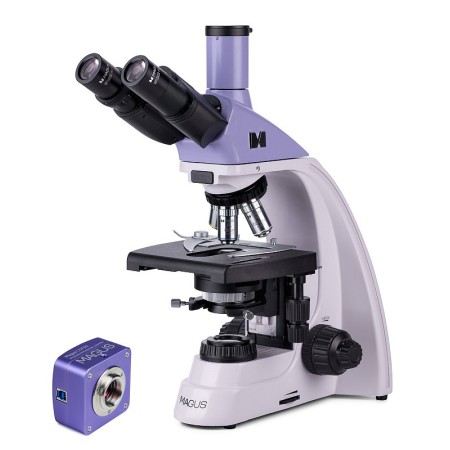

Das biologische Mikroskop MAGUS Bio 230B ist ein professionelles Instrument zur Beobachtung biologischer Proben in Durchlicht. Die hauptsächlich verwendete Mikroskopietechnik ist die Hellfeldmikroskopie (sofort verfügbar). Es können auch Dunkelfeld-, Phasenkontrast- oder Polarisationslichtverfahren angewendet werden, hierfür sind jedoch zusätzliches Zubehör und dessen Montage am Mikroskop erforderlich. Dieses Mikroskop eignet sich hervorragend für Beobachtungen im Labor sowie für Forschung in den Bereichen Medizin, Pharmazie, Forensik, Landwirtschaft und vielen weiteren Gebieten.

Mikroskop im Einsatz »

Digitalkamera

Vollfarbkamera mit digitalem SONY Exmor CMOS-Sensor mit 2,1 MP. Der Sensor wird mithilfe einer rückseitigen Belichtungstechnologie hergestellt, um die Lichtstreuung zu reduzieren und die Empfindlichkeit des Sensors zu erhöhen (8935 mV bei 1/30 s). Die Kamera liefert selbst bei schlechten Lichtverhältnissen scharfe und helle Bilder. Sie ist für Hellfeld- und Dunkelfeldbeobachtungen mit Objektiven der Vergrößerungen 40x, 60x und 100x ausgelegt.

Die Kamera kann auf zwei verschiedene Arten an einem Mikroskop montiert werden: am trinokularen Tubus mithilfe eines C-Mount-Adapters oder anstelle des Okulars am Tubus mithilfe eines Adapters und Adapterringen. Für die Kamera wird ein Adapter mit einer Vergrößerung von 0,6x bis 0,9x empfohlen, der das größtmögliche Sichtfeld ohne Verzerrungen bietet. Nach der Montage wird die Kamera über einen USB-3.0-Anschluss mit einer Datenübertragungsrate von 5 Gbit/s an einen Computer angeschlossen.

Optik

Die planachromatischen Objektive liefern klare, kontrastreiche und detailreiche Bilder mit minimalen Aberrationen. Bei Verwendung der mitgelieferten Objektive und Okulare reicht die Vergrößerung von 40x bis 1000x; die obere Grenze kann jedoch durch zusätzliche Okulare erhöht werden. Die Optik ist unendlich korrigiert, sodass verschiedenes weiteres Zubehör in den optischen Strahlengang eingefügt werden kann.

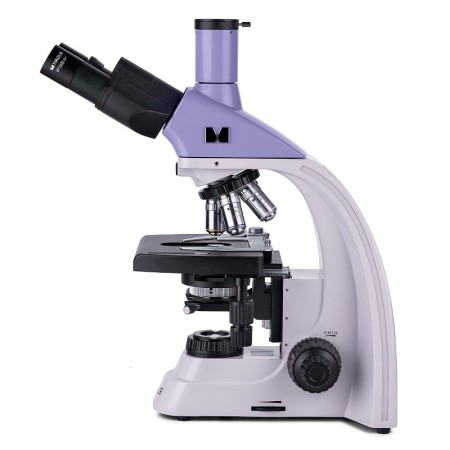

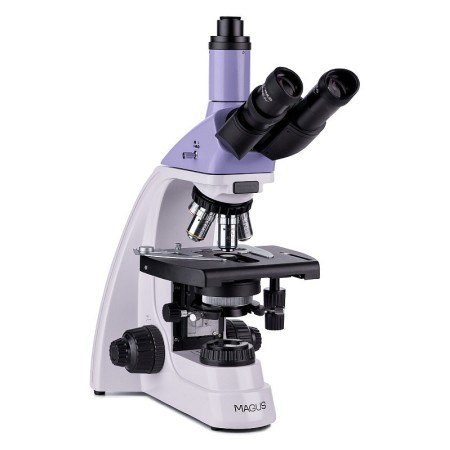

Der trinokulare Kopf verfügt über einen separaten vertikalen Tubus zur Aufnahme einer Digitalkamera (nicht im Lieferumfang enthalten). Dieser optische Tubus ist vertikal ausgerichtet. Der trinokulare Kopf ist mit um 360° drehbaren Tuben ausgestattet; die Dioptrien lassen sich mithilfe eines Rings am linken Tubus einstellen. Durch die Bauweise des trinokularen Kopfes kann der Augenabstand einfach an die Körpergröße des Beobachters angepasst werden.

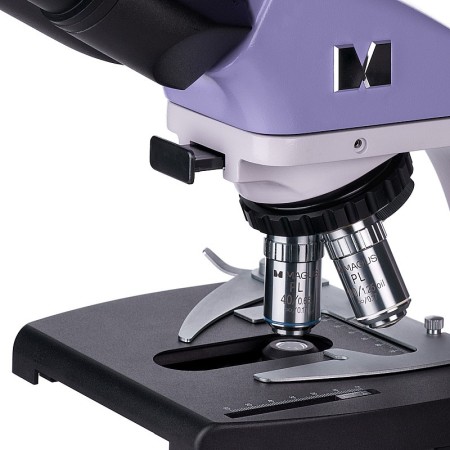

Der nach innen gerichtete Objektivrevolver bietet Platz für 5 Objektive: 4 sind im Lieferumfang enthalten, der fünfte Platz bleibt frei. Ein zusätzliches Objektiv kann innerhalb des verfügbaren Vergrößerungsbereichs eine weitere Vergrößerungsstufe ermöglichen.

Beleuchtung

Die 30-W-Halogenlampe sorgt für eine intensive Beleuchtung und ermöglicht bei jeder Beobachtungstechnik und mit jedem Objektiv eine gute Sicht auf die Strukturen der Probe. Das Licht hat eine warme Farbtemperatur, die bei langen Arbeitszeiten angenehmer für die Augen ist. Die Helligkeit ist regelbar. Die Stromversorgung erfolgt über das AC-Stromnetz.

Eine Köhler-Beleuchtung lässt sich mithilfe des zentrierbaren, höhenverstellbaren Abbe-Kondensors sowie der Aperturblende und der Leuchtfeldblende einrichten. Der Kondensor verfügt über einen Schlitz für einen Dunkelfeld- oder Phasenkontrastschieber. Mit einem Schieber lässt sich schnell zwischen verschiedenen Beobachtungstechniken wechseln und so die Leistung des Mikroskops verbessern.

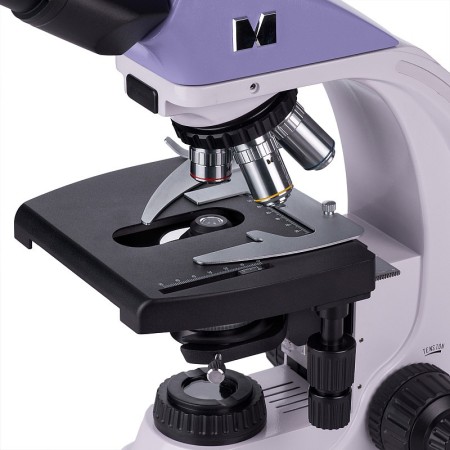

Objekttisch und Fokussiermechanismus

Der Objekttisch hat keine Zahnstangenführung und ist dadurch ergonomischer. Der mechanische Objekthalter bewegt die Probe gleichmäßig und kann für eine manuelle Abtastung entfernt werden.

Die Fokussierknöpfe befinden sich auf beiden Seiten des Mikroskops in der Nähe des Stativfußes. Ihre Position ermöglicht es, die Bildschärfe einzustellen und dabei die Hände auf dem Tisch abzulegen, statt sie in der Luft zu halten, wodurch längere Beobachtungen bequemer werden. Die Knöpfe sind koaxial angeordnet (auf derselben Achse zentriert). Der Grobfokussiermechanismus verfügt über einen Feststellknopf, und die Spannung des Grobtriebs lässt sich einstellen. Insgesamt arbeitet der Fokussiermechanismus gleichmäßig, ohne dass die Knöpfe übermäßig kräftig betätigt werden müssen, um die gewünschte Schärfe zu erzielen.

Zubehör

Das optionale Zubehör umfasst Okulare, Objektive, Polarisationsinstrumente, Dunkelfeldkondensoren, Phasenkontrastvorrichtungen, Kalibriermaßstäbe und Digitalkameras. Dieses Zubehör wurde speziell für das MAGUS Bio 250T entwickelt, passt perfekt zum Mikroskop und schöpft dessen Leistungsmöglichkeiten optimal aus.

Wichtigste Merkmale des Mikroskops:

• Trinokularer Kopf mit vertikalem Tubus zur Aufnahme einer Digitalkamera
• Die um 360° drehbaren optischen Tuben ermöglichen es, die Position der Okulare an die Körpergröße des Benutzers anzupassen
• Dioptrieneinstellung am linken Tubus, Grobfokussierung (Grobtrieb) mit Feststellknopf und Spannungseinstellknopf für den Grobtrieb, Feinfokussierung mit Feintrieb
• Beobachtungen in Durchlicht, Lichtquelle: 30-W-Halogenlampe mit einstellbarer Helligkeit
• Der Abbe-Kondensor mit Aperturblende und Leuchtfeldblende ermöglicht die Einrichtung einer Köhler-Beleuchtung
• Möglichkeit zum Einsetzen eines Phasenkontrast- oder Dunkelfeldschiebers (ein entsprechender Schlitz ist vorhanden)
• Umfangreiches Angebot an optionalem Zubehör

Wichtigste Merkmale der Kamera:

• Rückseitig belichteter CMOS-Sensor mit 2,1 Zoll, hohe Sensorempfindlichkeit
• Geeignet für Hellfeld- und Dunkelfeldbeobachtungen mit Objektiven der Vergrößerungen 40x, 60x und 100x
• Montage am trinokularen Tubus oder am optischen Tubus eines Mikroskops
• Full-HD-Auflösung von 1920x1080 px bei einer Bildrate von 96 fps, ideal für die Untersuchung bewegter Objekte
• Anschluss an einen PC über einen USB-3.0-Anschluss, Datenübertragungsrate von 5 Gbit/s
• Software und Treiber im Lieferumfang enthalten

Lieferumfang:

• Digitalkamera MAGUS CDF50 (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantieschein)
• Fuß mit Stromanschluss, Lichtquelle für Durchlichtbeobachtungen, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
• Abbe-Kondensor
• Trinokularer Kopf
• Unendlich korrigiertes planachromatisches Objektiv: 4x/0,10
• Unendlich korrigiertes planachromatisches Objektiv: 10x/0,25
• Unendlich korrigiertes planachromatisches Objektiv: 40x/0,65 (mit Federmechanismus)
• Unendlich korrigiertes planachromatisches Objektiv: 100x/1,25 Öl (mit Federmechanismus)
• Okular 10x/22 mm mit großem Augenabstand (2 Stück)
• Augenmuschel (2 Stück)
• Filter (4 Stück)
• C-Mount-Adapter
• Fläschchen Immersionsöl
• Netzkabel für AC-Stromnetz
• Staubschutzhaube
• Bedienungsanleitung und Garantieschein

Auf Anfrage erhältlich:

• Okular 10x/22 mm mit Messskala
• Okular 12,5x/14 mm (2 Stück)
• Okular 15x/15 mm (2 Stück)
• Okular 20x/12 mm (2 Stück)
• Okular 25x/9 mm (2 Stück)
• Unendlichkeits-Planachromatobjektiv: 20x/0,40
• Unendlichkeits-Planachromatobjektiv: 60x/0,80 (mit Federmechanismus)
• Phasenkontrasteinrichtung
• Phasenkontrastschieber
• Dunkelfeldkondensor mit N.A. 0,9
• Öl-Dunkelfeldkondensor mit N.A. 1,36–1,25
• Dunkelfeldschieber
• Polarisationszubehör
• Kalibrierpräparat
• Monitor und Digitalkamera mit HDMI-Schnittstelle
