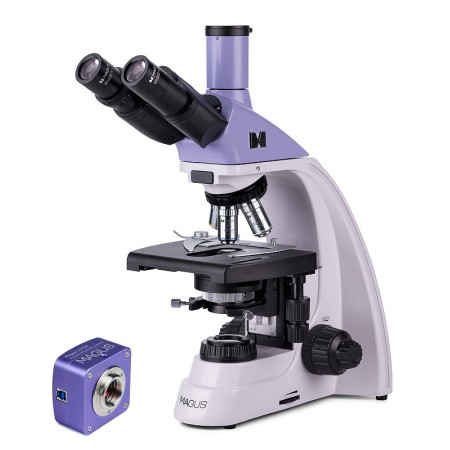

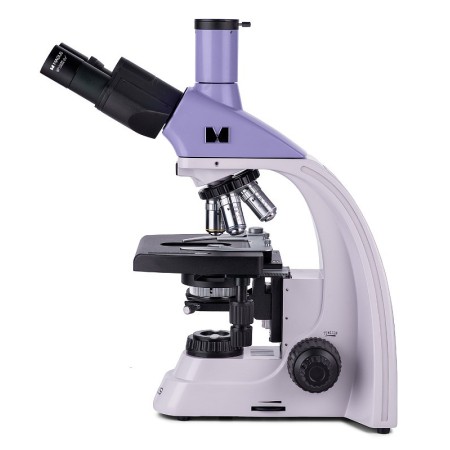

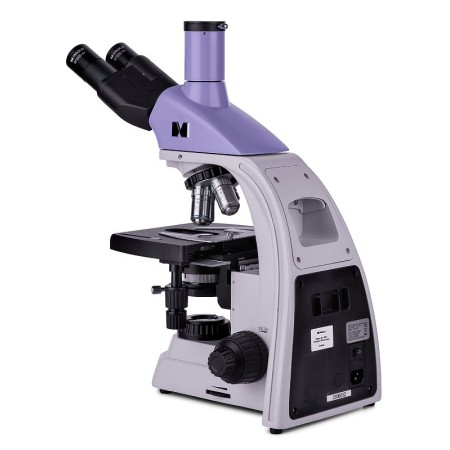

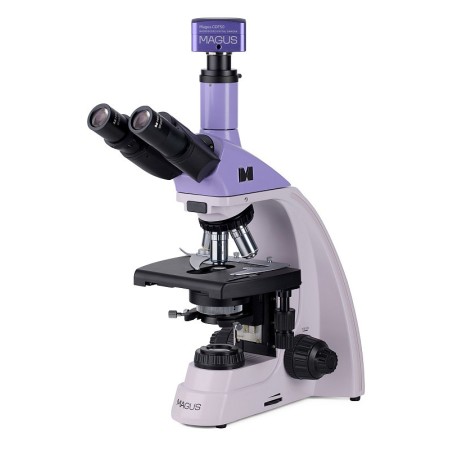

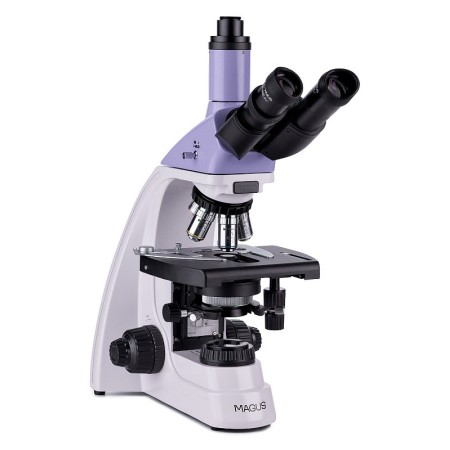

Le microscope biologique MAGUS Bio 230B est un instrument professionnel destiné à l’observation d’échantillons biologiques en lumière transmise. La principale technique de microscopie utilisée est le champ clair (immédiatement accessible). Il est également possible d’utiliser des techniques d’observation en champ sombre, à contraste de phase ou en lumière polarisée, mais elles nécessitent des accessoires à ajouter au microscope. Ce microscope est idéal pour les observations en laboratoire et la recherche dans les domaines médical, pharmaceutique, médico-légal, agricole et dans bien d’autres domaines.

Microscope en cours d’utilisation »

Caméra numérique

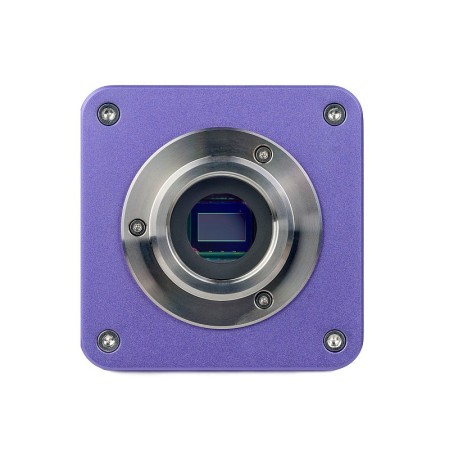

Caméra couleur avec capteur CMOS SONY Exmor 2,1 MP. Le capteur est fabriqué grâce à la technologie de rétroéclairage, qui réduit la diffusion de la lumière et augmente la sensibilité de la matrice (8935 mV à 1/30 s). La caméra produit des images nettes et lumineuses, même dans des conditions de faible éclairage. Conçue pour les observations en champ clair et en champ sombre avec des objectifs de grossissement 40x, 60x et 100x.

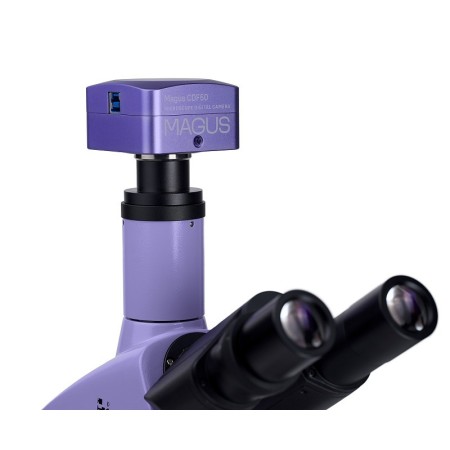

La caméra peut être installée sur un microscope de deux façons différentes : sur le tube trinoculaire à l’aide d’un adaptateur à monture C, ou à la place de l’oculaire sur le tube, au moyen d’un adaptateur et de bagues d’adaptation. Il est recommandé d’utiliser avec la caméra un adaptateur offrant un grossissement de 0,6x à 0,9x, afin d’obtenir le champ de vision le plus large possible sans distorsion. Après l’installation, la caméra se connecte à un ordinateur via un port USB 3.0, avec un débit de transfert de données de 5 Gbit/s.

Optique

Les objectifs plan-achromatiques fournissent des images nettes, riches en contraste et en détails, avec un minimum d’aberrations. Le grossissement obtenu avec les objectifs et les oculaires fournis varie de 40x à 1000x, mais la limite supérieure peut être augmentée en utilisant des oculaires supplémentaires. L’optique est corrigée à l’infini, ce qui signifie que divers accessoires peuvent être insérés sur le trajet optique.

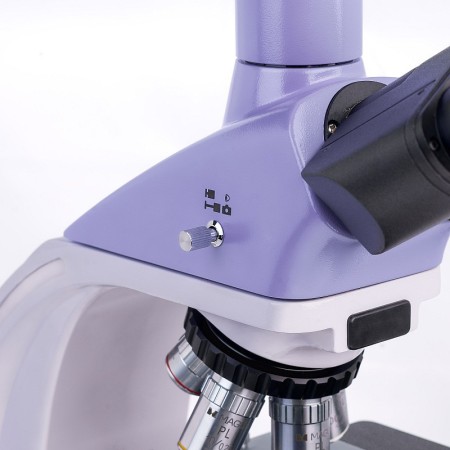

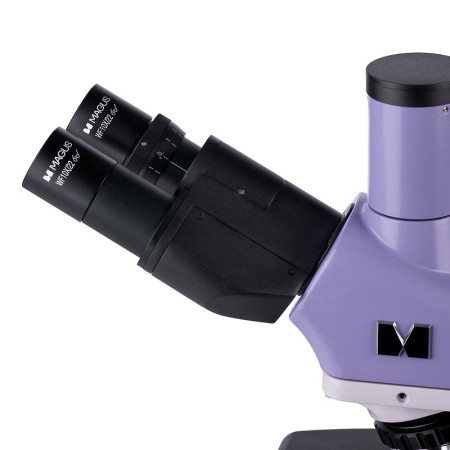

La tête trinoculaire est équipée d’un tube vertical séparé destiné à accueillir une caméra numérique (non incluse). Ce tube optique est orienté verticalement. La tête trinoculaire est équipée de tubes optiques pivotants à 360° et le réglage dioptrique s’effectue à l’aide d’une bague sur le porte-oculaire gauche. La conception de la tête trinoculaire permet de régler facilement l’écartement interpupillaire en fonction de la taille de l’observateur.

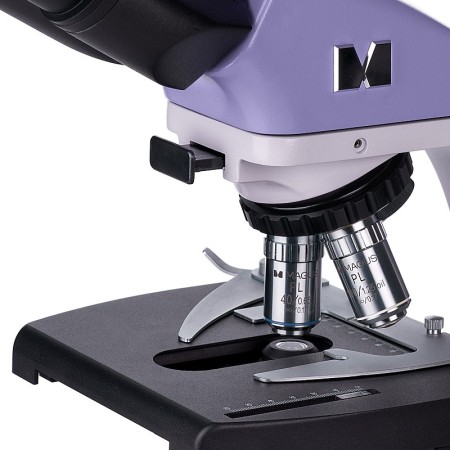

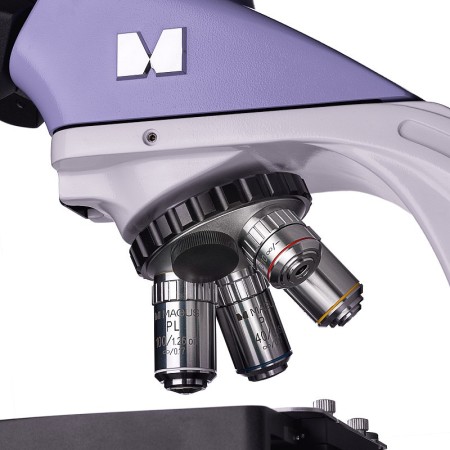

Le revolver porte-objectifs, avec les objectifs correspondants, est orienté vers l’intérieur de l’instrument et peut accueillir 5 objectifs simultanément : 4 sont inclus dans le coffret et le cinquième emplacement reste libre. Un objectif supplémentaire peut offrir un facteur de grossissement supplémentaire dans la plage de grossissement disponible.

Éclairage

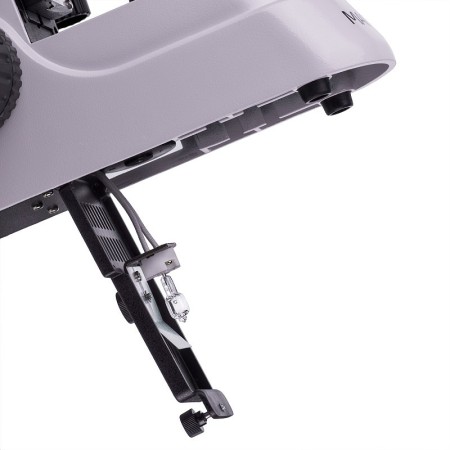

La lampe halogène de 30 W fournit un éclairage intense et permet de bien visualiser les structures de l’échantillon avec n’importe quelle technique d’observation et n’importe quel objectif. Sa lumière a une température de couleur chaude, plus confortable pour les yeux lors de longues heures de travail. L’intensité lumineuse est réglable. La lampe est alimentée par le secteur CA.

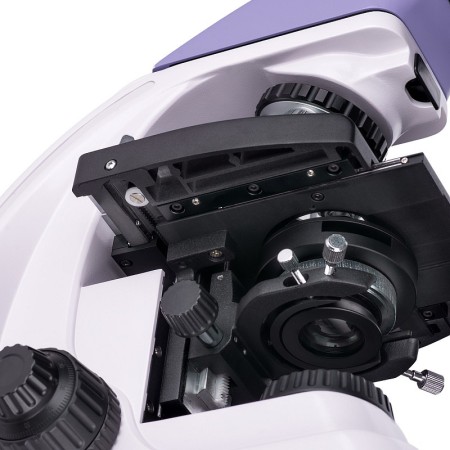

L’éclairage de Köhler peut être configuré grâce au condenseur d’Abbe centrable et réglable en hauteur, au diaphragme d’ouverture et au diaphragme de champ. Le condenseur comporte une fente dans laquelle insérer un curseur pour le champ sombre ou le contraste de phase. L’utilisation d’un curseur permet de passer rapidement d’une technique d’observation à une autre afin d’améliorer les performances du microscope.

Platine et mécanisme de mise au point

La platine ne possède pas de crémaillère de positionnement, ce qui la rend plus ergonomique. Le dispositif mécanique déplace l’échantillon en douceur et peut être retiré pour effectuer un balayage manuel.

Les boutons de mise au point sont situés de chaque côté du microscope, près de la base du statif. Leur position permet de régler la netteté de l’image en gardant les mains posées sur la table, plutôt que de les tenir en l’air, ce qui assure un meilleur confort lors d’observations prolongées. Les boutons sont coaxiaux (centrés sur le même axe). Le mécanisme de mise au point grossière est muni d’un bouton de blocage et la tension de la vis macrométrique est réglable. En général, le mécanisme de mise au point fonctionne en douceur, sans qu’il soit nécessaire d’exercer une force excessive sur les boutons pour obtenir la netteté souhaitée.

Accessoires

La gamme d’accessoires en option comprend des oculaires, des objectifs, des dispositifs de polarisation, des condenseurs de champ sombre, des dispositifs de contraste de phase, des lames d’étalonnage et des caméras numériques. Spécialement conçus pour le MAGUS Bio 250T, ces accessoires s’adaptent parfaitement au microscope et en optimisent les capacités.

Caractéristiques principales du microscope :

• Tête trinoculaire avec tube vertical destiné à accueillir une caméra numérique
• Les tubes optiques pivotants à 360° permettent d’adapter la position des oculaires à la taille de l’utilisateur
• Réglage dioptrique sur le porte-oculaire gauche, mise au point grossière (vis macrométrique) avec bouton de blocage et bouton de réglage de la tension de la vis macrométrique, mise au point fine avec vis micrométrique
• Observations en lumière transmise, source lumineuse : lampe halogène de 30 W à luminosité réglable
• Le condenseur d’Abbe, avec diaphragme d’ouverture et diaphragme de champ, permet de mettre en place l’éclairage de Köhler
• Possibilité d’insérer un curseur de contraste de phase ou de champ sombre (une fente dédiée est prévue)
• Une vaste gamme d’accessoires en option

Caractéristiques principales de la caméra :

• Capteur CMOS rétroéclairé de 2,1 pouces, matrice à haute sensibilité
• Adaptée aux observations en champ sombre ou en champ clair avec des objectifs de 40x, 60x et 100x
• Installée sur le tube trinoculaire ou le tube optique d’un microscope
• Résolution Full HD 1920x1080 px avec une fréquence d’images de 96 images/s, idéale pour étudier des objets en mouvement
• Connexion à un PC via un port USB 3.0, débit de transfert de données de 5 Gbit/s
• Logiciel et pilotes inclus

Contenu de la boîte :

• Caméra numérique MAGUS CDF50 (caméra numérique, câble USB, CD d’installation avec pilotes et logiciel, manuel d’utilisation et certificat de garantie)
• Base avec entrée d’alimentation, source lumineuse pour les observations en lumière transmise, mécanisme de mise au point, platine, support de condenseur et revolver porte-objectifs
• Condenseur d’Abbe
• Tête trinoculaire
• Objectif plan-achromatique à l’infini : 4x/0,10
• Objectif plan-achromatique à l’infini : 10x/0,25
• Objectif plan-achromatique à l’infini : 40x/0,65 (à mécanisme à ressort)
• Objectif plan-achromatique à l’infini : 100x/1,25 à immersion dans l’huile (à mécanisme à ressort)
• Oculaire 10x/22 mm à grand dégagement oculaire (2 pièces)
• Œilleton oculaire (2 pièces)
• Filtre (4 pièces)
• Adaptateur à monture C
• Flacon d’huile à immersion
• Cordon d’alimentation secteur CA
• Housse antipoussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan-achromatique infini : 20x/0,40
• Objectif plan-achromatique infini : 60x/0,80 (avec mécanisme à ressort)
• Dispositif de contraste de phase
• Lame de contraste de phase
• Condenseur à fond noir avec N.A. 0,9
• Condenseur à fond noir à immersion dans l’huile avec N.A. 1,36–1,25
• Lame à fond noir
• Instruments de polarisation
• Lame de calibration
• Moniteur et caméra numérique avec interface HDMI
