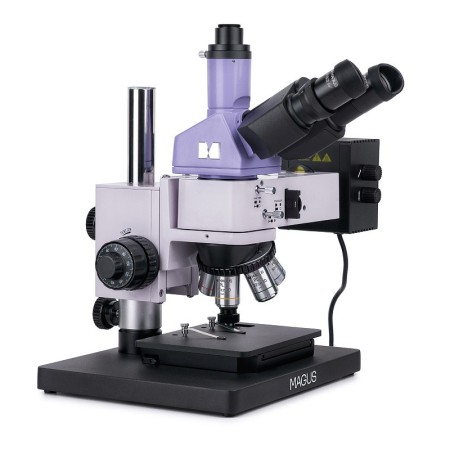

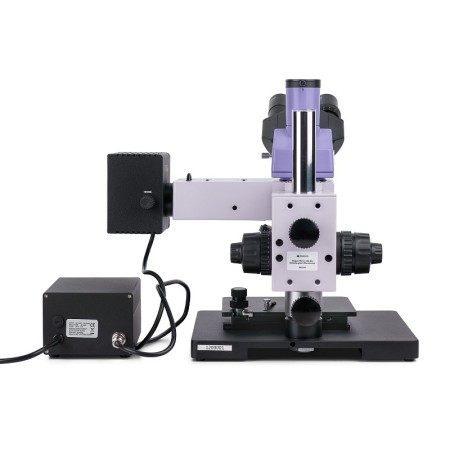

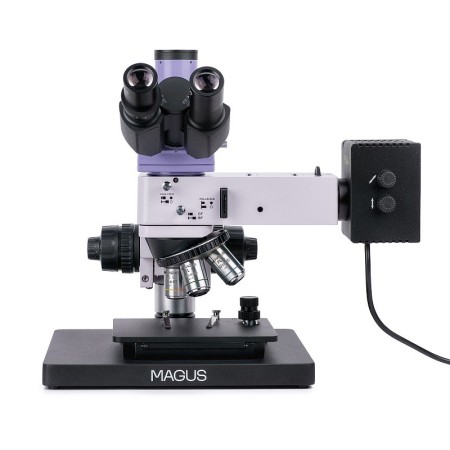

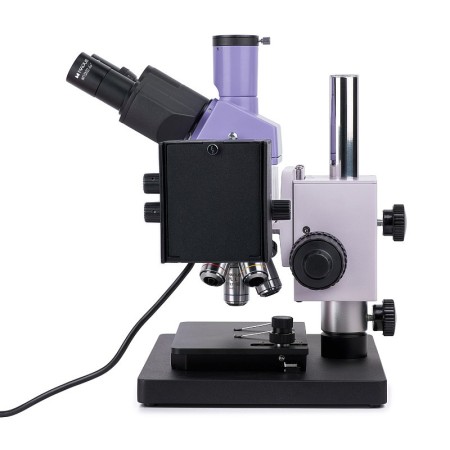

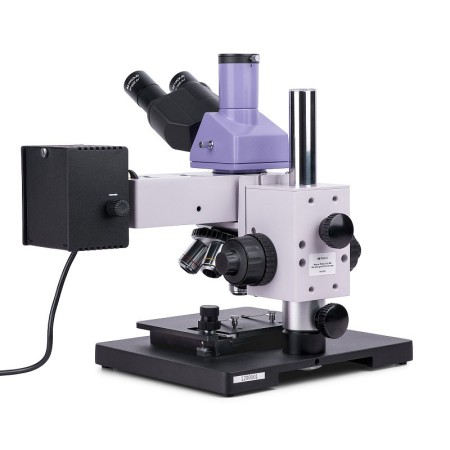

Metallografische microscoop MAGUS Metal 630 BD voor microscopietechnieken met helder veld, donker veld en polarisatie. De krachtige halogeenverlichting produceert een kwalitatief hoogwaardig beeld met elk objectief en elke microscopiemethode. De microscoop is ontworpen voor kwaliteitscontrole en onderzoek naar de microstructuur van halfgeleidermaterialen, metalen en ondoorzichtige objecten. Hij wordt gebruikt voor onderzoek in productiebedrijven, laboratoria van onderzoekscentra en universitaire afdelingen.

Microscoop in gebruik »

Optiek

De trinoculaire kop is voorzien van een trinoculaire buis waarin de digitale camera wordt gemonteerd (niet inbegrepen). Met een keuzeknop voor het lichtpad van de camera/oculair kan de lichtbundel naar het oculair of de trinoculaire buis worden geleid. De trinoculaire kop is 30° gekanteld voor comfortabel observeren. De dioptrie-instelring bevindt zich op de linker optische buis.

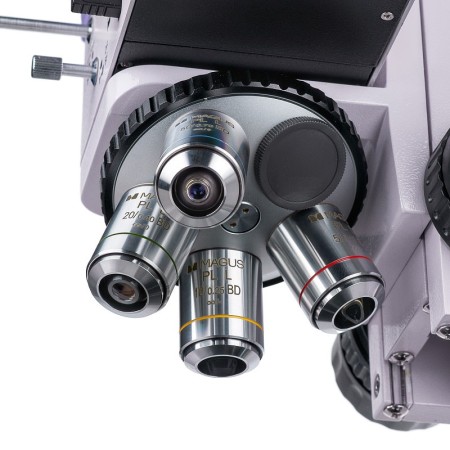

Na montage van de meegeleverde objectieven op de revolver is er ruimte voor een extra objectief. Alle standaardobjectieven zijn planachromatisch, hebben een lange werkafstand en zijn geschikt voor microscopie met helder en donker veld.

Verlichting

Voor waarnemingen in donker veld heeft de microscoop een krachtigere halogeenlamp (50 W). Het systeem voor gereflecteerde verlichting omvat bovendien een set filters, veld- en apertuurdiafragma's, een donker-veldapparaat, een geïntegreerde analysator en een verwijderbare polarisator. De diafragma's en de lichtbron kunnen worden gecentreerd. De Köhler-verlichtingsmethode kan worden ingesteld.

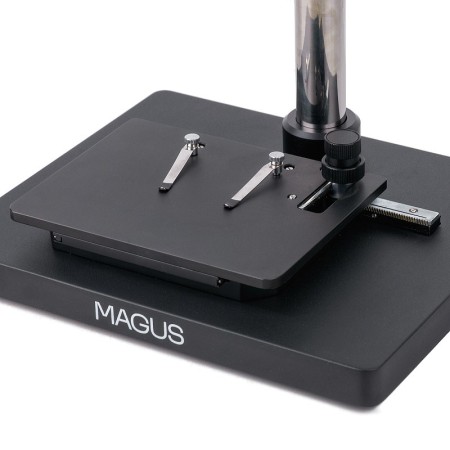

Tafel en scherpstelmechanisme

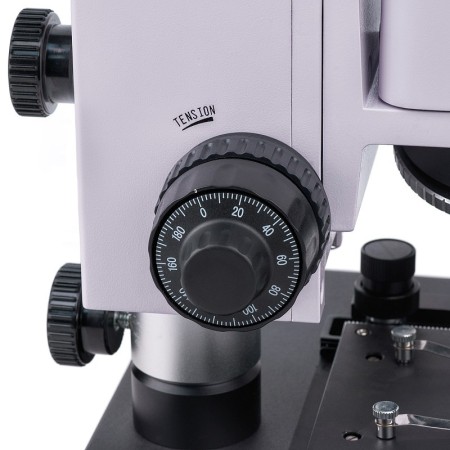

De microscoop heeft een opvallend ontworpen statief en scherpstelmechanisme, en het te onderzoeken preparaat kan elke afmeting en hoogte hebben. Het compacte formaat maakt het bovendien mogelijk de microscoop op oppervlakken met een maximale hoogte van 40 cm te plaatsen. De coaxiale grof- en fijnstelknoppen bevinden zich aan beide zijden van de microscoopbehuizing. Ook kan de spanning van de grofinstelling worden aangepast.

Accessoires

Aanvullende accessoires voor de microscoop MAGUS Metal 630 BD kunnen afzonderlijk worden besteld. Deze omvatten compatibele oculairs, objectieven met een lange werkafstand voor technieken met helder en donker veld, kalibratieplaatjes en digitale camera's.

Belangrijkste kenmerken:

• Geschikt voor het onderzoeken van ondoorzichtige preparaten van elke hoogte en afmeting
• Trinoculaire kop met trinoculaire buis voor montage van een digitale camera en een straalsplitser 100:0 en 0:100
• Waarnemingen met gereflecteerd licht via microscopietechnieken met helder veld, donker veld en polarisatie
• Het vermogen van de halogeenlichtbron is verhoogd tot 50 W (geschikt voor donker veld)
• Apertuur- en veld diafragma's voor Köhler-verlichting en een set kleurfilters; beide diafragma's en de lichtbron kunnen worden gecentreerd.
• Compact ontworpen statief om de microscoop in beperkte ruimtes te plaatsen
• Een breed assortiment optionele accessoires

De verpakking bevat:

• Statief met scherpstelmechanisme, tafel en revolverobjectiefhouder
• Verlichting voor waarnemingen met gereflecteerd licht, met lampbehuizing
• Trinoculaire kop
• Oneindig gecorrigeerd planachromatisch objectief: PL L5x/0,12 BD WD 9,7 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L10x/0,25 BD WD 9,3 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L20x/0,40 BD WD 7,2 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L50х/0,70 BD WD 2,5 mm
• Oculair 10x/22 mm met lange oogafstand (2 stuks)
• C-mountadapter 1x
• Inbussleutel
• Voet met voedingsaansluiting
• Netsnoer
• Voedingskabel voor de verlichting met gereflecteerd licht
• Stofkap
• Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

• Oculair 10x/22 mm met schaalverdeling
• Oculair 12,5x/14 mm (2 stuks)
• Oculair 15x/15 mm (2 stuks)
• Oculair 20x/12 mm (2 stuks)
• Oculair 25x/9 mm (2 stuks)
• Oneindig gecorrigeerd planachromatisch objectief: PL L40x/0,60 BD WD 3,0 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L60x/0,70 BD WD 1,9 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L80x/0,80 BD WD 0,8 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L100х/0,85 (droog) BD WD 0,4 mm
• Digitale camera
• Kalibratieplaatje
