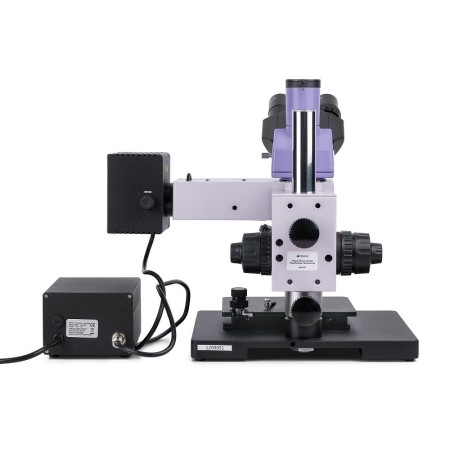

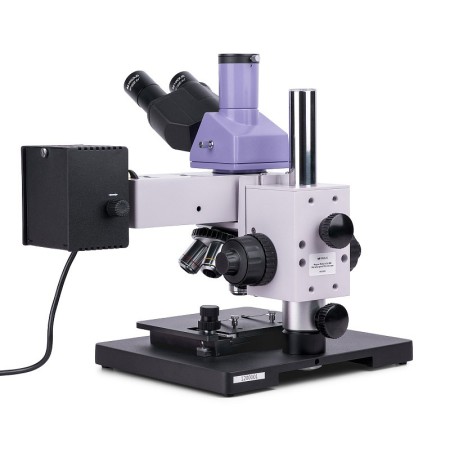

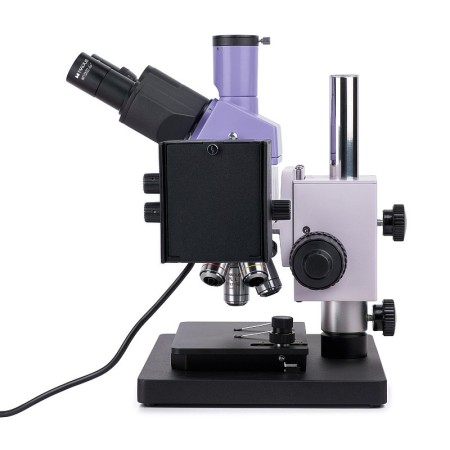

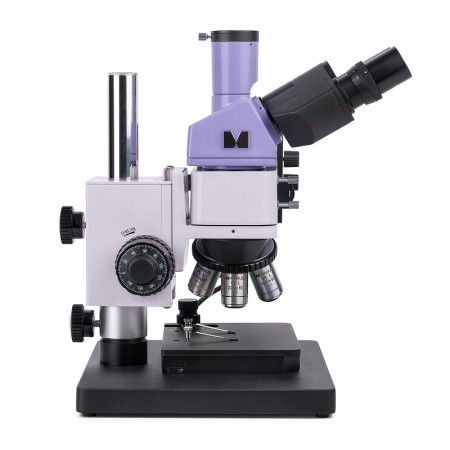

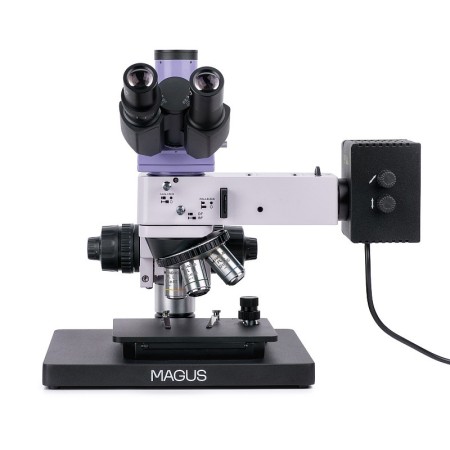

Microscope métallographique MAGUS Metal 630 BD pour les techniques de microscopie en fond clair, en fond noir et en polarisation. Le puissant éclairage halogène produit une image de qualité avec tous les objectifs et toutes les méthodes de microscopie. Le microscope est conçu pour le contrôle qualité et l’étude de la microstructure des matériaux semi-conducteurs, des métaux et des objets opaques. Il est utilisé pour effectuer des recherches dans les sites de production, les laboratoires des centres de recherche et les départements universitaires.

Microscope en utilisation »

Optique

La tête trinoculaire est équipée d’un tube trinoculaire sur lequel se monte la caméra numérique (non incluse). Le faisceau lumineux peut être dirigé vers l’oculaire ou le tube trinoculaire à l’aide d’un bouton de sélection du trajet optique caméra/oculaire. La tête trinoculaire est inclinée à 30° pour faciliter l’observation. La bague de réglage dioptrique se trouve sur le tube optique gauche.

Une fois les objectifs inclus dans le kit montés sur le revolver porte-objectifs, un emplacement sera disponible pour un objectif supplémentaire. Tous les objectifs de base sont plan-achromatiques, avec une longue distance de travail, adaptés à la microscopie en fond clair et en fond noir.

Éclairage

Pour les observations en fond noir, le microscope est doté d’une lampe halogène de puissance supérieure (50 W). En outre, le système d’éclairage par lumière réfléchie comprend un jeu de filtres, des diaphragmes de champ et d’ouverture, un dispositif pour le fond noir, un analyseur intégré et un polariseur amovible. Les ouvertures et la source lumineuse peuvent être centrées. Il est possible de configurer la méthode d’éclairage de Köhler.

Platine et mécanisme de mise au point

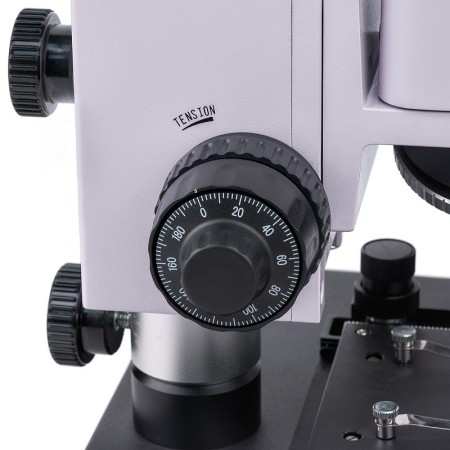

Le microscope est doté d’un statif et d’un mécanisme de mise au point au design original ; l’échantillon analysé peut être de toute taille et de toute hauteur. Il se caractérise également par ses dimensions réduites, qui permettent de placer le microscope sur des surfaces d’une hauteur maximale de 40 cm. Les boutons de mise au point grossière et fine sont coaxiaux et se trouvent de chaque côté du corps du microscope. Il est également possible de régler la tension de la mise au point grossière.

Accessoires

Les accessoires supplémentaires du microscope MAGUS Metal 630 BD peuvent être commandés séparément. Ils comprennent des oculaires compatibles, des objectifs à longue distance de travail pour les techniques en fond clair et en fond noir, des lames de calibration et des caméras numériques.

Caractéristiques principales :

• Adapté à l’étude d’échantillons opaques de toutes tailles et de toutes hauteurs
• Tête trinoculaire avec tube trinoculaire pour le montage d’une caméra numérique et séparateur de faisceau 100:0 et 0:100
• Observations en lumière réfléchie par les techniques de microscopie en fond clair, en fond noir et en polarisation
• La puissance de la source lumineuse halogène a été augmentée à 50 W (adaptée au fond noir)
• Diaphragmes d’ouverture et de champ pour l’éclairage de Köhler et jeu de filtres colorés, centrage des deux diaphragmes et de la source lumineuse.
• Statif compact conçu pour installer le microscope dans des espaces restreints
• Large gamme d’accessoires en option

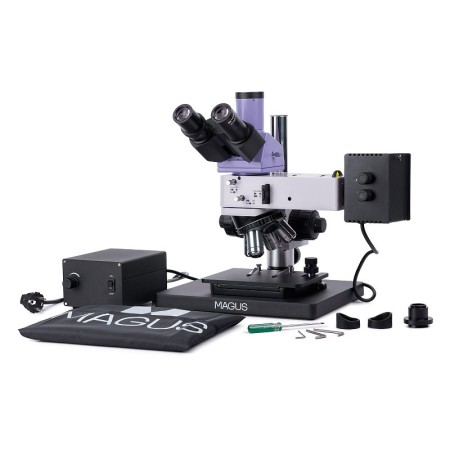

Le coffret contient :

• Statif avec mécanisme de mise au point, platine et revolver porte-objectifs
• Éclairage pour les observations en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Objectif plan-achromatique à l’infini : PL L5x/0,12 BD WD 9,7 mm
• Objectif plan-achromatique à l’infini : PL L10x/0,25 BD WD 9,3 mm
• Objectif plan-achromatique à l’infini : PL L20x/0,40 BD WD 7,2 mm
• Objectif plan-achromatique à l’infini : PL L50х/0,70 BD WD 2,5 mm
• Oculaire 10x/22 mm à long dégagement oculaire (2 pièces)
• Adaptateur C-mount 1x
• Clé Allen
• Base avec entrée d’alimentation
• Câble d’alimentation
• Câble d’alimentation de l’éclairage pour lumière réfléchie
• Housse antipoussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan-achromatique à l’infini : PL L40x/0,60 BD WD 3,0 mm
• Objectif plan-achromatique à l’infini : PL L60x/0,70 BD WD 1,9 mm
• Objectif plan-achromatique à l’infini : PL L80x/0,80 BD WD 0,8 mm
• Objectif plan-achromatique à l’infini : PL L100х/0,85 (à sec) BD WD 0,4 mm
• Caméra numérique
• Lame de calibration
