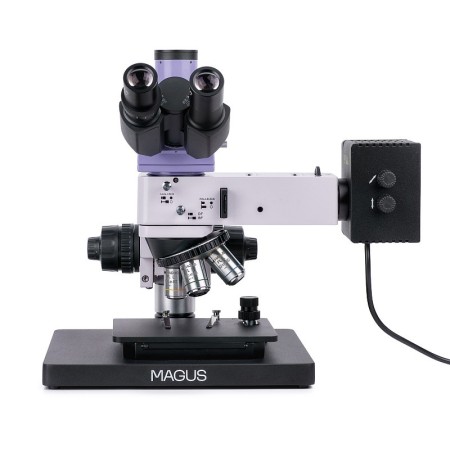

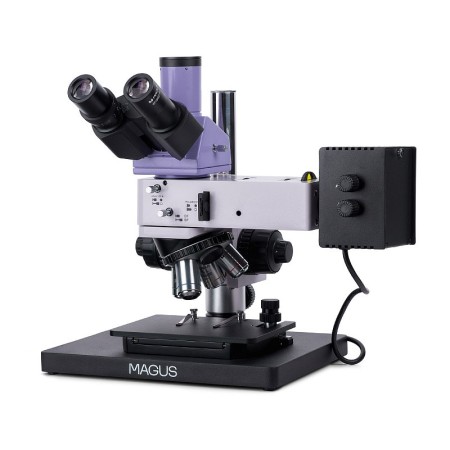

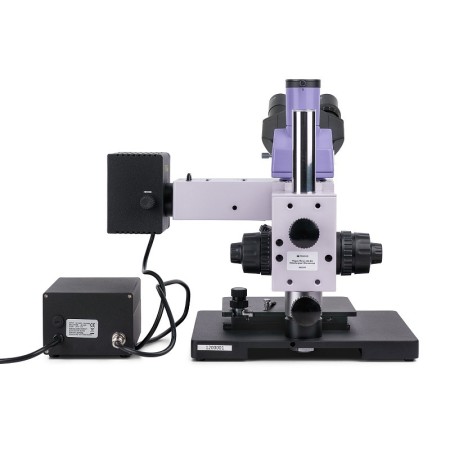

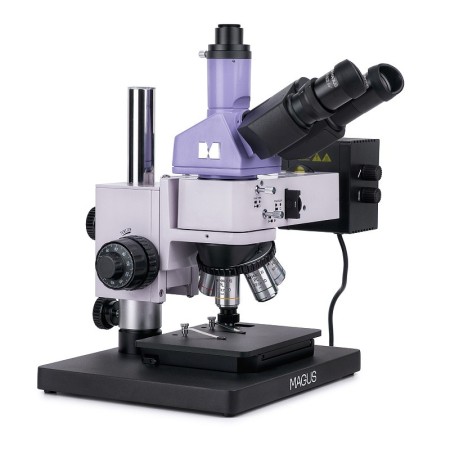

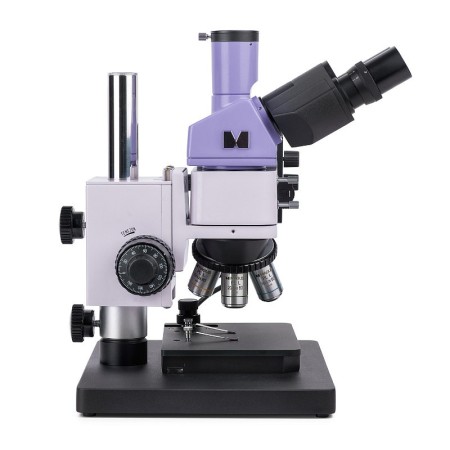

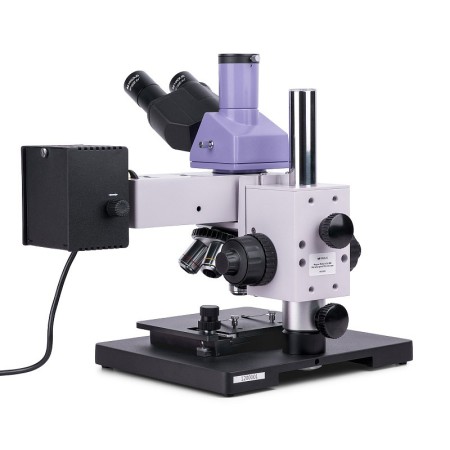

Metalografický mikroskop MAGUS Metal 630 BD pro mikroskopické techniky ve světlém poli, temném poli a polarizační mikroskopii. Výkonné halogenové osvětlení vytváří kvalitní obraz s jakýmkoli objektivem a při jakékoli mikroskopické technice. Mikroskop je určen ke kontrole kvality a studiu mikrostruktury polovodičových materiálů, kovů a neprůhledných objektů. Používá se k výzkumu ve výrobních závodech, laboratořích výzkumných center a na univerzitních katedrách.

Mikroskop v provozu »

Optika

Trinokulární hlavice je vybavena trinokulárním tubusem, do kterého se instaluje digitální kamera (není součástí dodávky). Světelný tok lze přepínat do okulárů nebo trinokulárního tubusu pomocí přepínače světelné dráhy kamery/okulárů. Trinokulární hlavice je skloněna pod úhlem 30° pro pohodlné pozorování. Dioptrický kroužek se nachází na levém optickém tubusu.

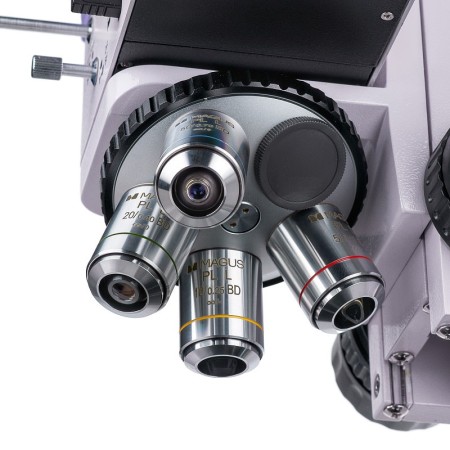

Po namontování objektivů obsažených v sadě do revolverového nosiče objektivů zůstane k dispozici pozice pro další objektiv. Všechny standardní objektivy jsou planachromatické, s dlouhou pracovní vzdáleností a vhodné pro mikroskopii ve světlém i temném poli.

Osvětlení

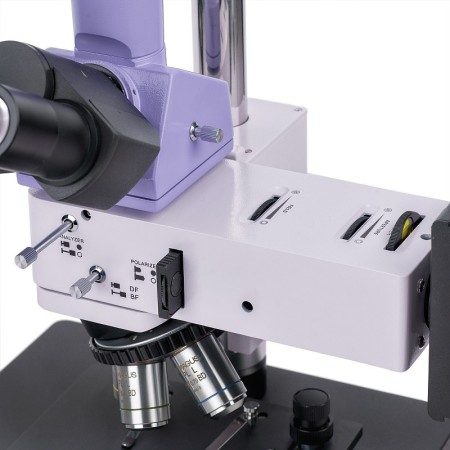

Pro pozorování v temném poli je mikroskop vybaven výkonnější halogenovou žárovkou (50 W). Systém odraženého světla dále zahrnuje sadu filtrů, polní a aperturní clony, zařízení pro temné pole, integrovaný analyzátor a odnímatelný polarizátor. Clony a světelný zdroj lze centrovat. Lze nastavit Köhlerovo osvětlení.

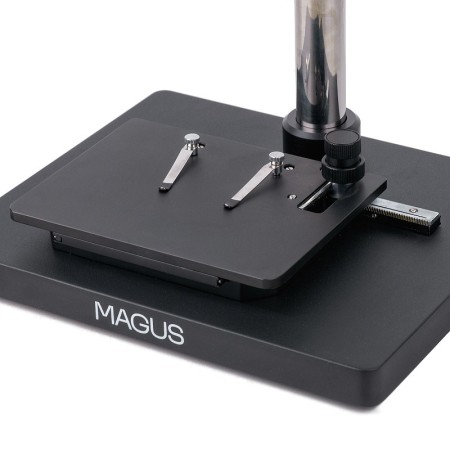

Stolek a zaostřovací mechanismus

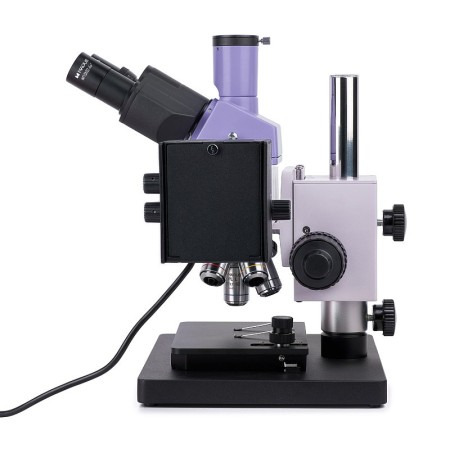

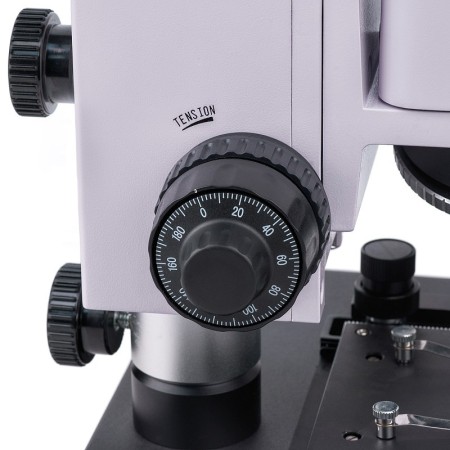

Mikroskop má důmyslně navržený stojan a zaostřovací mechanismus; analyzovaný vzorek může mít libovolnou velikost i výšku. Vyznačuje se také malými rozměry, díky kterým lze mikroskop umístit na povrchy s maximální výškou 40 cm. Koaxiální ovladače hrubého a jemného zaostřování jsou umístěny na obou stranách těla mikroskopu. Lze také nastavit tuhost hrubého zaostřování.

Příslušenství

Další příslušenství k mikroskopu MAGUS Metal 630 BD lze objednat samostatně. Patří sem kompatibilní okuláry, objektivy s dlouhou pracovní vzdáleností pro techniky světlého a temného pole, kalibrační sklíčka a digitální kamery.

Klíčové vlastnosti:

• Vhodný ke studiu neprůhledných vzorků libovolné výšky a velikosti
• Trinokulární hlavice s trinokulárním tubusem pro upevnění digitální kamery a děličem světelného svazku 100:0 a 0:100
• Pozorování v odraženém světle pomocí mikroskopických technik ve světlém poli, temném poli a polarizační mikroskopie
• Výkon halogenového světelného zdroje byl zvýšen na 50 W (vhodné pro temné pole)
• Aperturní a polní clony pro Köhlerovo osvětlení a sada barevných filtrů; možnost centrování obou clon i světelného zdroje.
• Kompaktně navržený stojan pro umístění mikroskopu do stísněných prostor
• Široká nabídka volitelného příslušenství

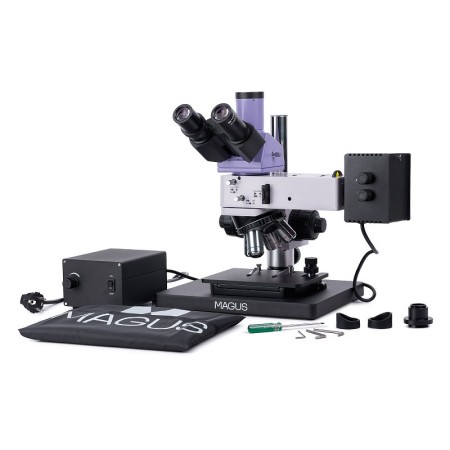

Obsah balení:

• Stojan se zaostřovacím mechanismem, stolkem a revolverovým nosičem objektivů
• Osvětlovač pro pozorování v odraženém světle s objímkou pro žárovku
• Trinokulární hlavice
• Planachromatický objektiv pro nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Planachromatický objektiv pro nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Planachromatický objektiv pro nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Planachromatický objektiv pro nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Okulár 10x/22 mm s dlouhou výstupní pupillární vzdáleností (2 ks)
• Adaptér C-mount 1x
• Imbusový klíč
• Základna se vstupem napájení
• Napájecí kabel
• Napájecí kabel osvětlovače pro odražené světlo
• Protiprachový kryt
• Uživatelská příručka a záruční list

Na vyžádání jsou k dispozici:

• Okulár 10x/22 mm s mikrometrickou stupnicí
• Okulár 12,5x/14 mm (2 ks)
• Okulár 15x/15 mm (2 ks)
• Okulár 20x/12 mm (2 ks)
• Okulár 25x/9 mm (2 ks)
• Planachromatický objektiv pro nekonečno: PL L40x/0,60 BD WD 3,0 mm
• Planachromatický objektiv pro nekonečno: PL L60x/0,70 BD WD 1,9 mm
• Planachromatický objektiv pro nekonečno: PL L80x/0,80 BD WD 0,8 mm
• Planachromatický objektiv pro nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
• Digitální kamera
• Kalibrační sklíčko
