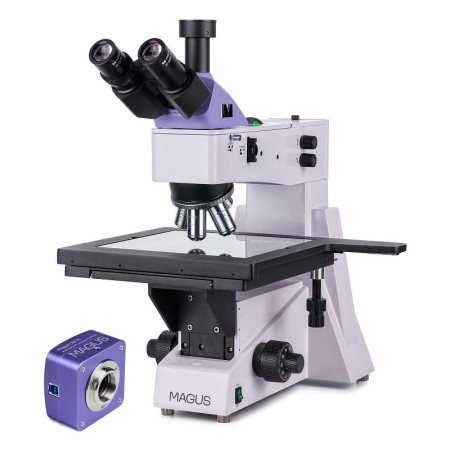

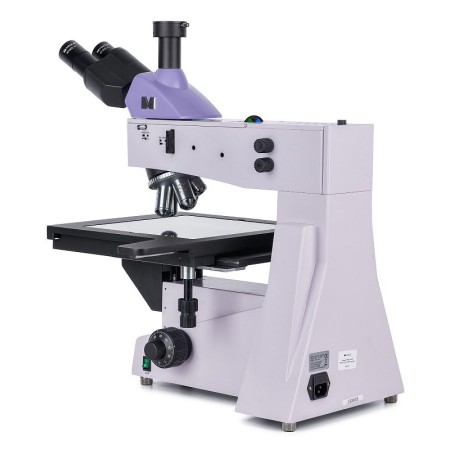

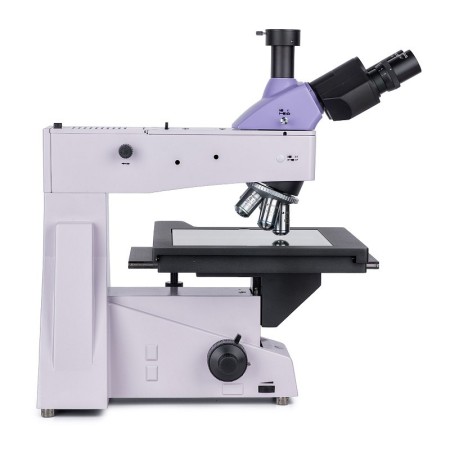

Digitale metallografische microscoop MAGUS Metal D650

Prijs: € 4.104,24
Inclusief belasting

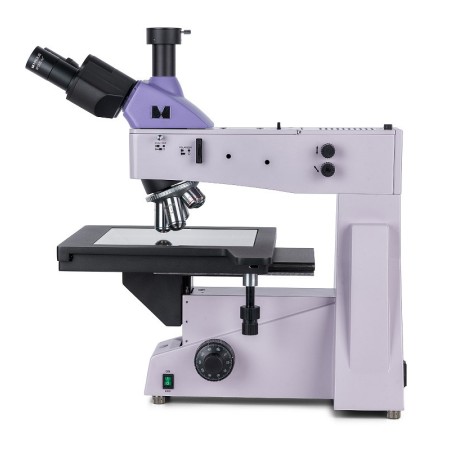

De metallografische microscoop MAGUS Metal 650 is voorzien van een grote objecttafel waarop fotomaskers, printplaten, geïntegreerde schakelingen en andere lange en brede monsters kunnen worden geplaatst voor onderzoek met gereflecteerd licht. Waarnemingen in helder veld en met gepolariseerd licht zijn mogelijk. De microscoop biedt zeer nauwkeurige scherpstelling. De fijnscherpstelwaarde van 0,7 µm vergemakkelijkt onderzoek bij een hoge vergroting. De microscoop wordt gebruikt voor onderzoek in industriële installaties en voor de opleiding van ingenieursstudenten.

Beschikbaarheid Verzending binnen 3-7 dagen.
Noleggialo a € 71,62 + IVA / mese per 60 mesi con Maggiori informazioni ›
Code SGLV83032 Merk MAGUS EAN 5905555018393

De metallografische microscoop MAGUS Metal 650 is voorzien van een grote objecttafel waarop fotomaskers, printplaten, geïntegreerde schakelingen en andere lange en brede monsters kunnen worden geplaatst voor onderzoek met gereflecteerd licht. Waarnemingen in helder veld en met gepolariseerd licht zijn mogelijk. De microscoop biedt zeer nauwkeurige scherpstelling. De fijnscherpstelwaarde van 0,7 µm vergemakkelijkt onderzoek bij een hoge vergroting. De microscoop wordt gebruikt voor onderzoek in industriële installaties en voor de opleiding van ingenieursstudenten.

Digitale camera

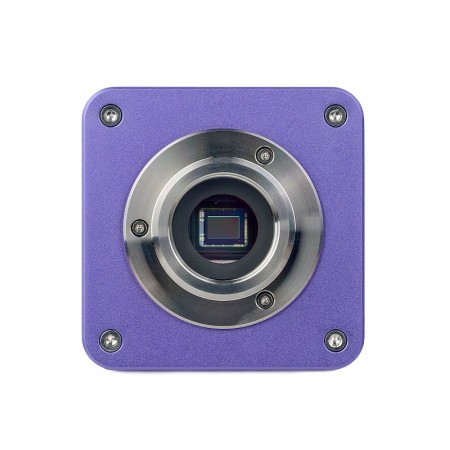

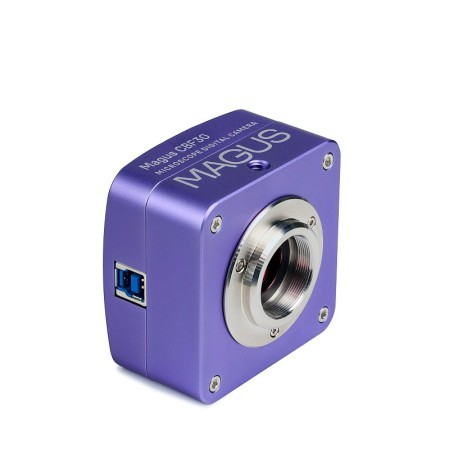

Met de digitale camera MAGUS CBF30 kunt u via een microscoop foto's maken en korte video's opnemen, de resulterende bestanden bewerken, presentaties samenstellen en lineaire en hoekmetingen aan objecten uitvoeren (na correcte kalibratie).
Het apparaat is ontworpen voor gebruik op microscopen met de helderveldmethode en objectieven van 4x, 10x, 20x en 40x.

De sensor van 6,3 MP maakt het mogelijk heldere en gedetailleerde foto's en video's te maken met een maximale resolutie van 3072x2048 px. Indien nodig kan de resolutie worden verlaagd tot 1536x1024 px. Dit heeft echter geen invloed op de beeldsnelheid, die 59 fps blijft, zodat de beelden vloeiend in elkaar overgaan, zonder haperingen of vertragingen.

Dankzij de verlichte SONY Exmor CMOS-kleurensensor kan de camera ook bij weinig licht worden gebruikt. Het beeld blijft helder en goed zichtbaar. Gebruik van een adapter met een vergroting van 0,5x tot 0,75x zorgt voor een zo helder mogelijk beeld, zonder vervorming.

Optiek

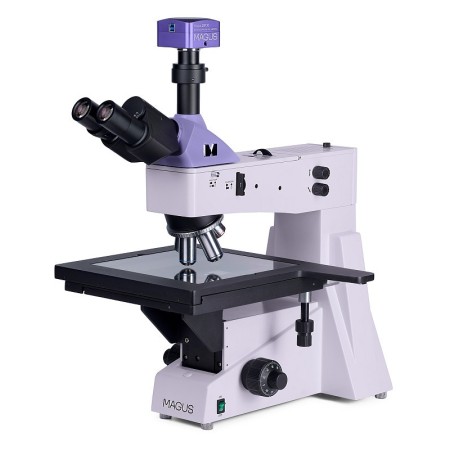

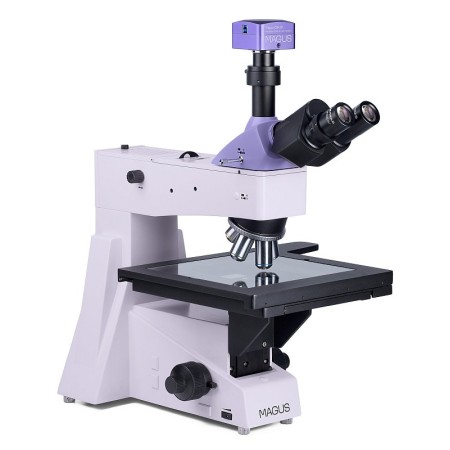

De plan-achromatische infinity-optiek levert scherpe, gedetailleerde beelden. De microscoopkop is trinoculair, onder een hoek van 30° geplaatst en voorzien van een trinoculaire buis voor montage van een digitale camera. De camera (niet inbegrepen) maakt foto's en video's van het onderzochte monster en geeft het microscoopbeeld weer op een extern scherm. Er is een tweestanden-bundelsplitser aanwezig: 100:0 en 0:100. De lichtbundel wordt naar het oculair of de camera geleid. Op de linker tubus bevindt zich een dioptrie-instelring.

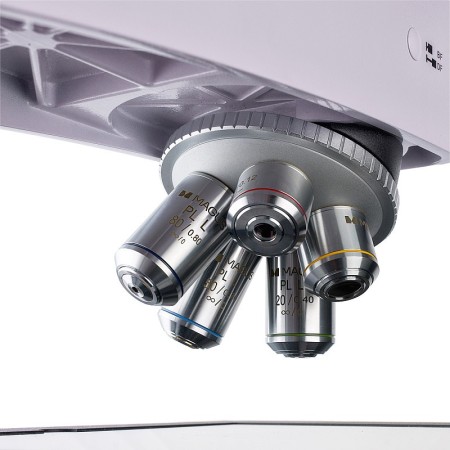

Op de revolver kunnen 5 objectieven worden geplaatst, die allemaal in de kit zijn inbegrepen. Voor een hogere vergroting kunnen optionele objectieven worden geplaatst in plaats van de meegeleverde. In de basisconfiguratie biedt de microscoop een vergroting van 50 tot 800x. De objectiefrevolver is naar de binnenkant van het instrument gericht, zodat de gebruiker kan zien welk objectief zich in de optische baan bevindt.

Verlichting

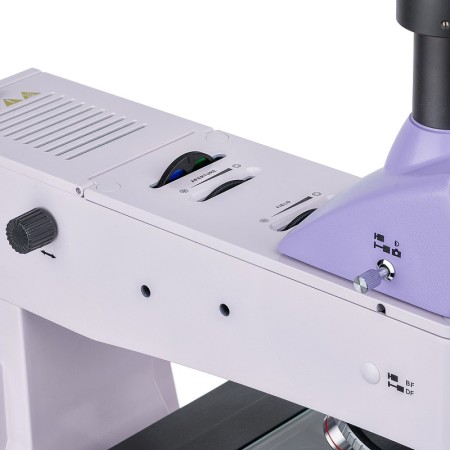

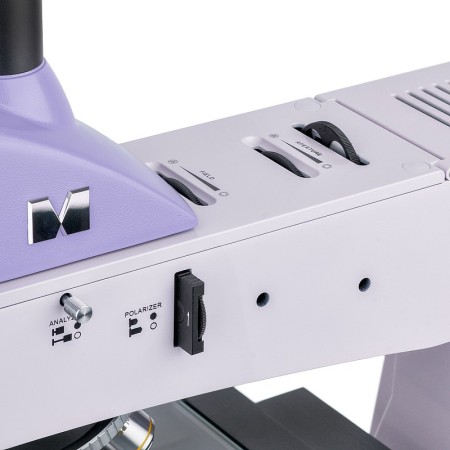

Het verlichtingssysteem voor gereflecteerd licht combineert drie centreerbare elementen: lichtbron, veldiris en apertuuriris. De verlichtingseenheid met een halogeenlamp van 30 W geeft warm licht dat vermoeide ogen voorkomt bij langdurig gebruik. De helderheid kan worden geregeld en Köhler-verlichting kan worden ingesteld. Het verlichtingssysteem voor gereflecteerd licht is bovendien voorzien van een polarisatie-inrichting: een geïntegreerde analysator en een verwijderbare, draaibare polarisator. Er is een set kleurfilters inbegrepen.

Objecttafel en scherpstelmechanisme

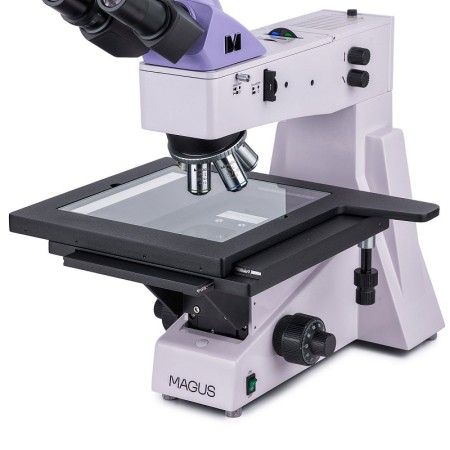

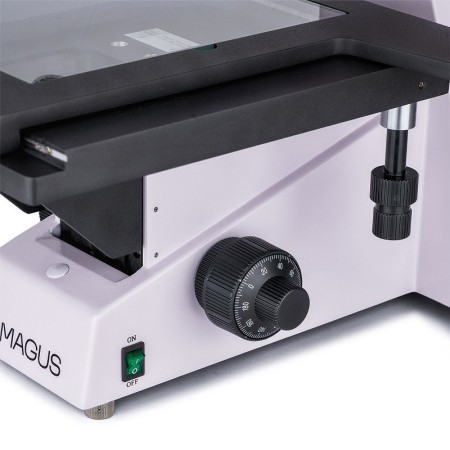

Het meest opvallende ontwerpkenmerk van de microscoop is de objecttafel van 280x270 mm, die over twee assen kan worden verplaatst tot 204 mm. Hierdoor kunnen grote monsters worden waargenomen en kan het oppervlak ervan eenvoudig worden onderzocht. De grof- en fijnscherpstelknoppen zijn coaxiaal en bevinden zich aan beide zijden van de microscoop; daarnaast zijn er een vergrendelknop en een knop voor het instellen van de grofscherpspanning. De handgreep bevindt zich dicht bij de voet van de microscoop. U kunt uw handen vrij op de tafel laten rusten en tijdens het waarnemen een comfortabele houding aannemen.

Accessoires

Compatibele accessoires voor de microscoop MAGUS Metal 650 zijn onder andere oculairs, objectieven met een lange werkafstand, digitale camera's en kalibratiepreparaten. De accessoires kunnen worden gebruikt om de mogelijkheden van de microscoop uit te breiden.

Belangrijkste kenmerken van de microscoop:

  • Grote objecttafel met een ruim verplaatsingsbereik voor het waarnemen van lange en brede monsters
  • Fijnscherpstelwaarde van 0,7 µm voor eenvoudige scherpstelling bij hoge vergroting. Grofscherpstelling met een vergrendelknop en een knop voor het instellen van de spanning
  • Trinoculaire kop met trinoculaire buis en bundelsplitser
  • Verlichting voor gereflecteerd licht: krachtige halogeenlamp van 30 W met helderheidsregeling en AC-voeding
  • Polarisatie-inrichting, centreerbare elementen van de verlichting voor gereflecteerd licht, Köhler-verlichting, kleurfilters
  • Ruime keuze aan optionele onderdelen en compatibele accessoires

Belangrijkste kenmerken van de camera:

  • Aanbevolen voor gebruik met objectieven met een lage vergroting
  • Lichtgevoelige sensor voor heldere beelden, ook bij weinig licht
  • Beeldsnelheid van 59 fps, voldoende voor het waarnemen van bewegende objecten of snel verlopende processen
  • De verpakking bevat software die de volledige functionaliteit van alle camerafuncties garandeert en daarmee een 'snelle start' mogelijk maakt
  • Betrouwbare USB-3.0-interface voor hoge gegevensoverdrachtssnelheden
  • De resolutie kan worden aangepast, zodat u op elk moment de meest geschikte optie kunt kiezen

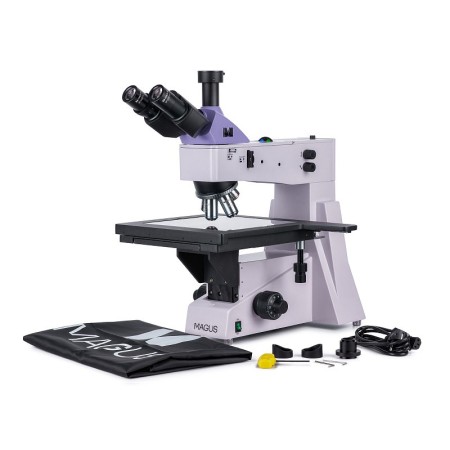

De verpakking bevat:

  • Digitale camera MAGUS CBF30 (digitale camera, USB-kabel, installatie-cd met stuurprogramma's en software, gebruikershandleiding en garantiecertificaat)
  • Voet met voedingsingang, lichtbron voor waarnemingen met gereflecteerd licht, scherpstelmechanisme, objecttafel en objectiefrevolver
  • Trinoculaire kop
  • Plan-achromatisch infinity-objectief: PL L5x/0,12 WD 26,1 mm
  • Plan-achromatisch infinity-objectief: PL L10х/0,25 WD 20,2 mm
  • Plan-achromatisch infinity-objectief: PL L20х/0,40 WD 8,80 mm
  • Plan-achromatisch infinity-objectief: PL L50х/0,70 WD 3,68 mm
  • Plan-achromatisch infinity-objectief: PL L80x/0,80 WD 1,25 mm
  • Oculair 10x/22 mm met grote oogafstand (2 stuks)
  • C-mountadapter 1x
  • Inbussleutel
  • Netsnoer voor AC-netvoeding
  • Stofkap
  • Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

  • Oculair 10x/22 mm met schaalverdeling
  • Oculair 12,5x/14 mm (2 stuks)
  • Oculair 15x/15 mm (2 stuks)
  • Oculair 20x/12 mm (2 stuks)
  • Oculair 25x/9 mm (2 stuks)
  • Infinity-planachromatisch objectief: PL L40х/0,60 WD 3,98 mm
  • Infinity-planachromatisch objectief: PL L60x/0,70 WD 2,08 mm
  • Infinity-planachromatisch objectief: PL L100x/0,85 (droog) WD 0,40 mm
  • Kalibratiepreparaat
MerkMAGUS
Garantie5 jaar
EAN5905555018393
Afmetingen verpakking (LxBxH)58x49x60 cm
Verzendgewicht21.6 kg
=== Scheidingsteken ===Specificaties van de microscoop
Typedigitaal, licht/optisch, metallografisch
Type microscoopkoptrinoculair
KopSiedentopf
Hellingshoek van de kop30°
Vergroting, x50 — 800
Vergrotingsbereikvan 800x tot 1280x
Vergroting, x (optioneel)50–1000/1250/1500/2000/2500
Diameter oculairbuis, mm30
Oculairs10х/22 mm, oogafstand: 10 mm (*optioneel: 10x/22 mm met micrometer, 12,5x/14; 15x/15; 20x/12; 25x/9)
Objectieveninfinity-planachromatisch: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; parfocale afstand 45 mm (*optie: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (droog))
Objectiefrevolvervoor 5 objectieven
Werkafstand, mm26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)
Interpupillaire afstand, mm48 — 75
Tafel, mm280x270
Bewegingsbereik van de tafel, mm204/204
Kenmerken van de tafelmechanisch, tweeassig
Dioptrie-instelling van het oculair, dioptrieën±5 (op de linker oculairbuis)
Diafragmageïntegreerd veld- en apertuurdiafragma
Scherpstellingcoaxiaal, grove scherpstelling (30 mm, 13,1 mm/omwenteling, met vergrendelings- en spanningsinstelknop) en fijne scherpstelling (0,0007 mm)
Behuizingrobuust aluminium
Verlichtinghalogeen
Helderheidsregelingja
Voeding220±22 V, 50 Hz, wisselstroomnet
Type lichtbron12 V/30 W
Optische filtersgroen, blauw, geel, mat
Bedrijfstemperatuurbereik, °C5 — 35
Extra elementengeïntegreerde analysator en verwijderbare polarisator
Gebruikersniveauprofessionals, ervaren gebruikers
Moeilijkheidsgraad van montage en installatieingewikkeld
Toepassingmetallografisch
Verlichtingspositieboven
Onderzoeksmethodehelderveld, gepolariseerd licht
Set met etui/koffer/tasstofkap
=== Scheidingsteken ===Digitale camera
SensorSONY Exmor CMOS
Kleur/monochroomkleur
Megapixels6.3
Maximale resolutie, px3072x2048
Sensorgrootte1/1,8" (7,37x4,92 mm)
Pixelgrootte, µm2.4x2.4
Lichtgevoeligheid425 mV bij 1/30 s
Signaal-ruisverhouding0,15 mV bij 1/30 s
Belichtingstijd0,02 ms – 15 s
Video-opnameja
Video-opnameja
Framesnelheid, fps@resolutie59@1536x1024, 59@3072x2048
Installatieplaatstrinoculaire buis, optische buis in plaats van oculair
Afbeeldingsformaat*.jpg, *.bmp, *.png, *.tif
Videoformaatopname: *.wmv, *.avi, *.h264 (Windows 8 en hoger), *h265 (Windows 10 en hoger)
Spectraal bereik, nm380-650 (ingebouwd IR-filter)
Type sluiterERS (elektronische rolluiksluiter)
Witbalansautomatisch, handmatig
Belichtingsregelingautomatisch, handmatig
Softwarefunctiesbelichtingsregeling, afbeeldingsgrootte, helderheid
SoftwareMAGUS View
Uitgang5 Gb/s, USB 3.0
SysteemvereistenWindows 8/10/11 (32-bits en 64-bits), Mac OS X, Linux, tot 2,8 GHz Intel Core 2 of hoger, minimaal 2 GB RAM, USB-poort 3.0, CD-ROM, 17" of groter
Type vattingC-schroefdraad
Voeding van de cameraDC, 5 V, via de USB-poort van de computer; adapter 12 V, 3 A voor de Peltier-cel
Bedrijfstemperatuurbereik van de camera, °C-10 — 50
Bedrijfsluchtvochtigheidsbereik, %30 — 80
