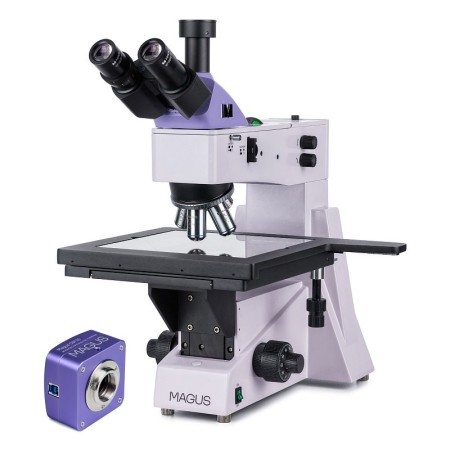

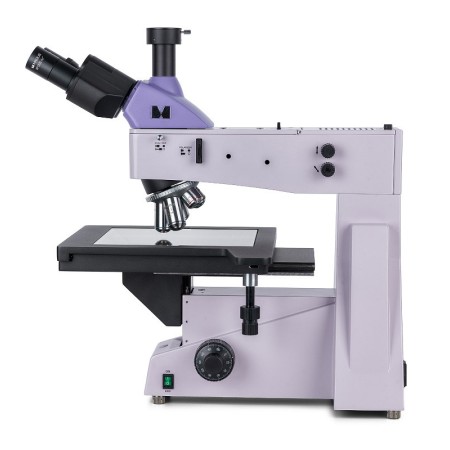

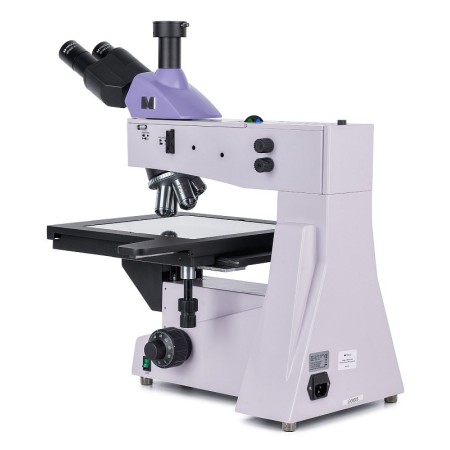

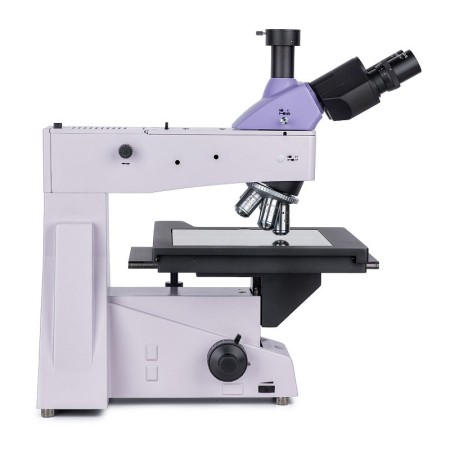

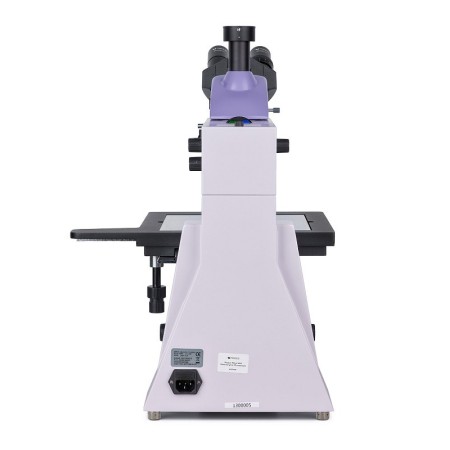

Metalografický mikroskop MAGUS Metal 650 je vybaven velkým stolkem, na který lze umístit fotomasky, desky plošných spojů, integrované obvody a další dlouhé a široké vzorky určené k pozorování v odraženém světle. Umožňuje pozorování ve světlém poli a v polarizovaném světle. Mikroskop nabízí vysoce přesné zaostřování. Jemné zaostření v hodnotě 0,7 µm usnadňuje pozorování při vysokém zvětšení. Používá se k výzkumu v průmyslových závodech a k výuce studentů technických oborů.

Digitální kamera

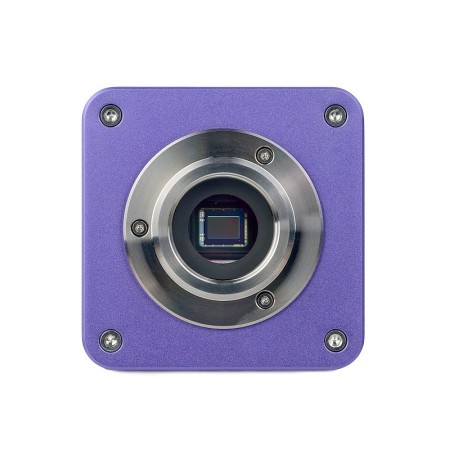

Digitální kamera MAGUS CBF30 umožňuje pořizovat fotografie a krátká videa prostřednictvím mikroskopu, upravovat výsledné soubory, vytvářet prezentace a provádět lineární a úhlová měření objektů (po správné kalibraci).
Zařízení je určeno k použití na mikroskopech při pozorování ve světlém poli s objektivy 4x, 10x, 20x a 40x.

Snímač s rozlišením 6,3 MP umožňuje pořizovat fotografie a vytvářet jasná a detailní videa v maximálním rozlišení 3072x2048 px. V případě potřeby lze rozlišení snížit na 1536x1024 px. To však neovlivní snímkovou frekvenci, která zůstane na 59 fps, a zajistí plynulé přechody mezi snímky bez trhání nebo zpoždění.

Barevný podsvícený snímač CMOS SONY Exmor umožňuje používat kameru i za zhoršených světelných podmínek. Obraz zůstane jasný a dobře čitelný. Použití adaptéru se zvětšením od 0,5x do 0,75x zajistí co nejjasnější obraz bez zkreslení.

Optika

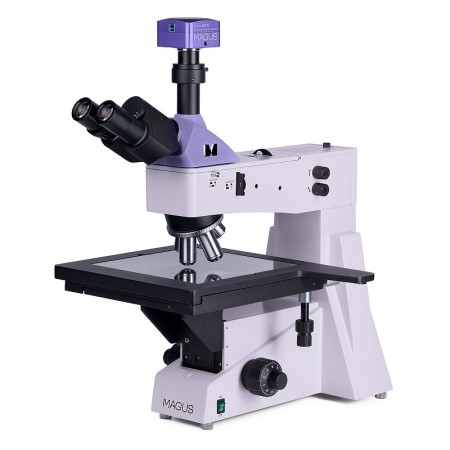

Planachromatická optika korigovaná na nekonečno poskytuje ostrý a detailní obraz. Hlava mikroskopu je trinokulární, skloněná pod úhlem 30° a má trinokulární tubus pro připojení digitální kamery. Kamera (není součástí dodávky) pořizuje fotografie a videa pozorovaného vzorku a zobrazuje obraz z mikroskopu na externí obrazovce. Je vybavena dvoupolohovým děličem paprsku: 100:0 a 0:100. Světelný paprsek je směrován do okuláru nebo do kamery. Na levém tubusu je dioptrický kroužek.

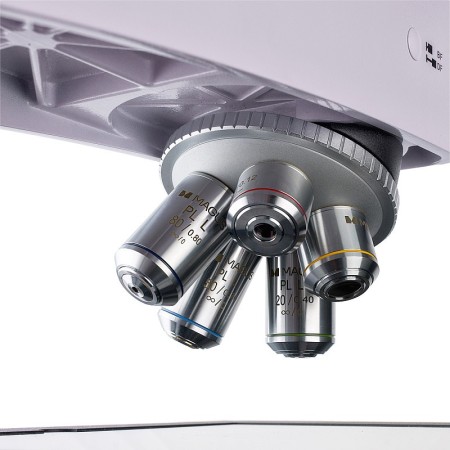

Do revolverového nosiče lze umístit 5 objektivů, všechny jsou součástí soupravy. Pro dosažení většího zvětšení lze místo dodávaných objektivů nasadit volitelné objektivy. V základní konfiguraci nabízí mikroskop zvětšení od 50 do 800x. Revolverový nosič objektivů je orientován dovnitř mikroskopu, takže uživatel vidí, který objektiv je právě v optické dráze.

Osvětlení

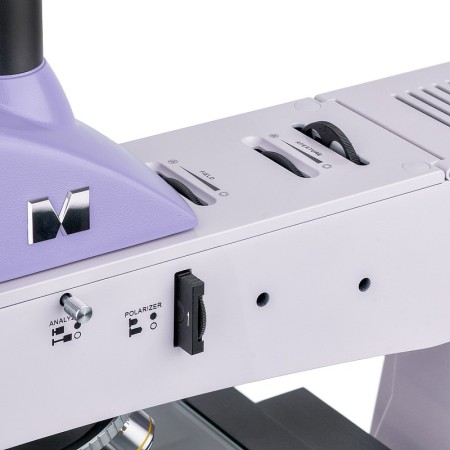

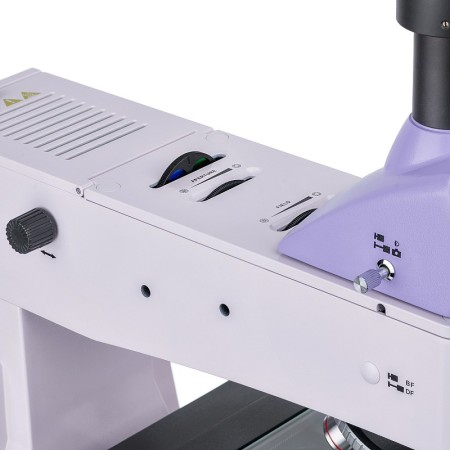

Systém osvětlení v odraženém světle kombinuje tři centrovatelné prvky: světelný zdroj, polní clonu a aperturní clonu. Osvětlovač s halogenovou žárovkou o výkonu 30 W vydává teplé světlo, které při dlouhodobém používání neunavuje oči. Jas lze nastavit a lze nastavit Köhlerovo osvětlení. Systém osvětlení v odraženém světle je navíc vybaven polarizačním zařízením: integrovaným analyzátorem a odnímatelným otočným polarizátorem. Součástí je sada barevných filtrů.

Stolek a zaostřovací mechanismus

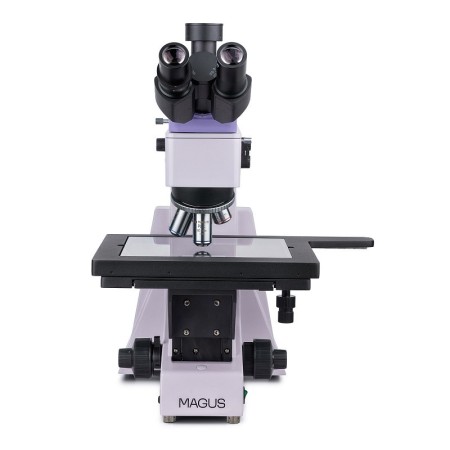

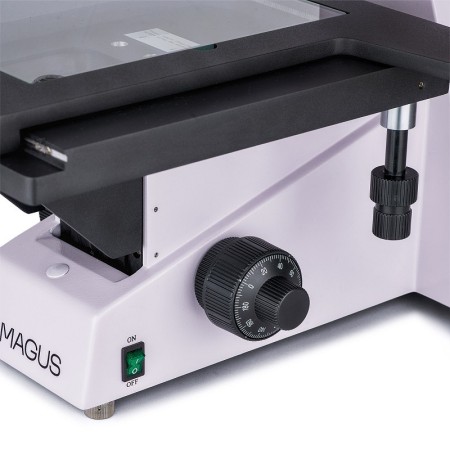

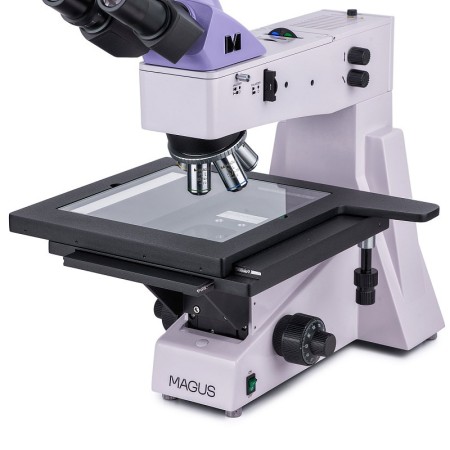

Nejzajímavějším konstrukčním prvkem mikroskopu je stolek 280x270 mm, který lze posouvat ve dvou osách až o 204 mm. To umožňuje pozorovat velké vzorky a snadno prohlížet jejich povrch. Ovladače hrubého a jemného zaostření jsou koaxiální a umístěné na obou stranách mikroskopu; součástí je aretační ovladač a ovladač nastavení tuhosti hrubého zaostření. Rukojeť se nachází v blízkosti základny mikroskopu. Uživatel může pohodlně položit ruce na stůl a zaujmout při pozorování pohodlnou polohu.

Příslušenství

Mezi příslušenství kompatibilní s mikroskopem MAGUS Metal 650 patří okuláry, objektivy s dlouhou pracovní vzdáleností, digitální kamery a kalibrační sklíčka. Příslušenství lze použít k rozšíření možností mikroskopu.

Klíčové vlastnosti mikroskopu:

• Velký stolek s širokým rozsahem pohybu pro pozorování dlouhých a širokých vzorků
• Jemné zaostření v hodnotě 0,7 µm usnadňuje zaostřování při vysokém zvětšení. Hrubé zaostření pomocí aretačního ovladače a ovladače nastavení tuhosti
• Trinokulární hlava s trinokulárním tubusem a děličem paprsku
• Osvětlovač pro pozorování v odraženém světle: výkonná halogenová žárovka o výkonu 30 W s regulací jasu a napájením ze sítě AC
• Polarizační zařízení, centrovatelné prvky osvětlovače pro pozorování v odraženém světle, Köhlerovo osvětlení, barevné filtry
• Široký výběr volitelného příslušenství a kompatibilních doplňků

Klíčové vlastnosti kamery:

• Doporučuje se používat s objektivy s malým zvětšením
• Světlocitlivý snímač pro jasný obraz i za zhoršených světelných podmínek
• Snímková frekvence 59 fps, dostačující pro pozorování pohybujících se objektů nebo rychle probíhajících procesů
• Součástí balení je software, který zajišťuje plnou funkčnost všech funkcí kamery, a tím umožňuje „rychlé spuštění“
• Spolehlivé rozhraní USB 3.0 pro vysoké rychlosti přenosu dat
• Nastavení rozlišení umožňuje kdykoli zvolit nejvhodnější možnost

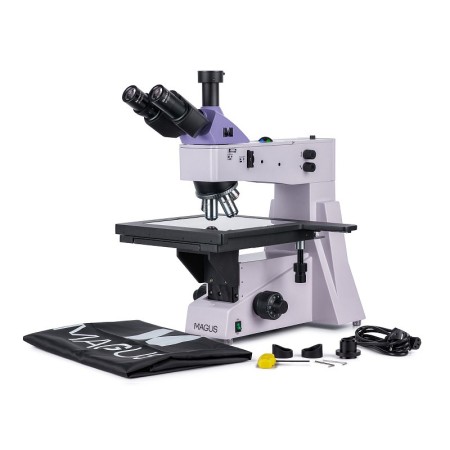

Obsah balení:

• Digitální kamera MAGUS CBF30 (digitální kamera, kabel USB, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
• Základna se vstupem napájení, světelný zdroj pro pozorování v odraženém světle, zaostřovací mechanismus, stolek a revolverový nosič objektivů
• Trinokulární hlava
• Planachromatický objektiv korigovaný na nekonečno: PL L5x/0,12 WD 26,1 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L10х/0,25 WD 20,2 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L20х/0,40 WD 8,80 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L50х/0,70 WD 3,68 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L80x/0,80 WD 1,25 mm
• Okulár 10x/22 mm s velkou vzdáleností výstupní pupily (2 ks)
• Adaptér C-mount 1x
• Imbusový klíč
• Napájecí kabel pro síť AC
• Protiprachový kryt
• Uživatelská příručka a záruční list

K dispozici na vyžádání:

• Okulár 10x/22 mm se stupnicí
• Okulár 12,5x/14 mm (2 ks)
• Okulár 15x/15 mm (2 ks)
• Okulár 20x/12 mm (2 ks)
• Okulár 25x/9 mm (2 ks)
• Infinity planachromatický objektiv: PL L40х/0,60 WD 3,98 mm
• Infinity planachromatický objektiv: PL L60x/0,70 WD 2,08 mm
• Infinity planachromatický objektiv: PL L100x/0,85 (suchý) WD 0,40 mm
• Kalibrační sklíčko
