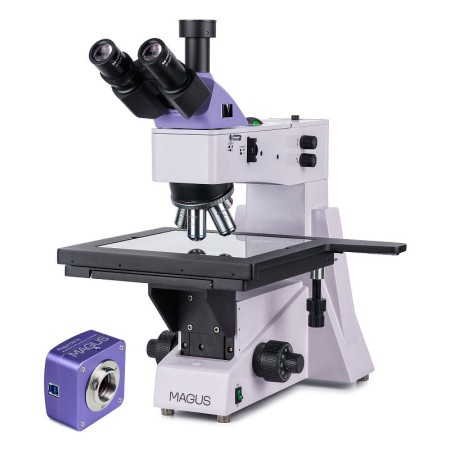

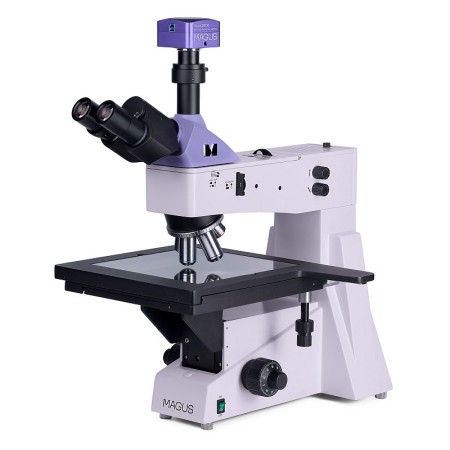

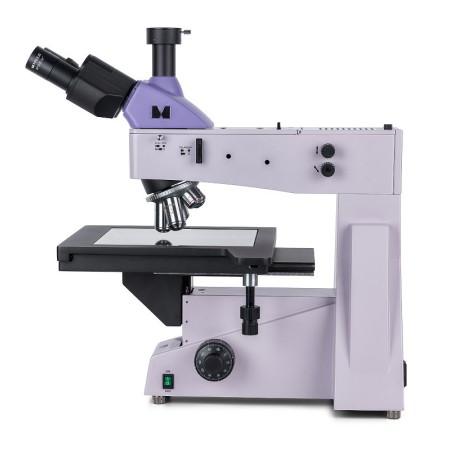

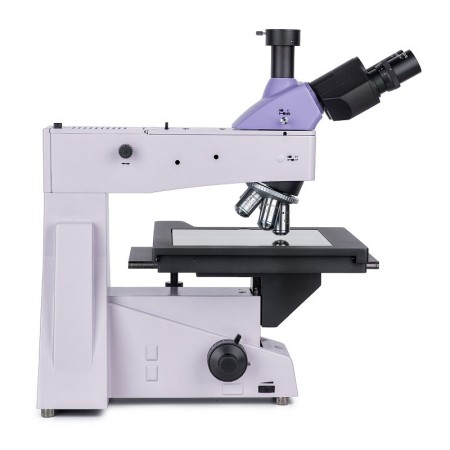

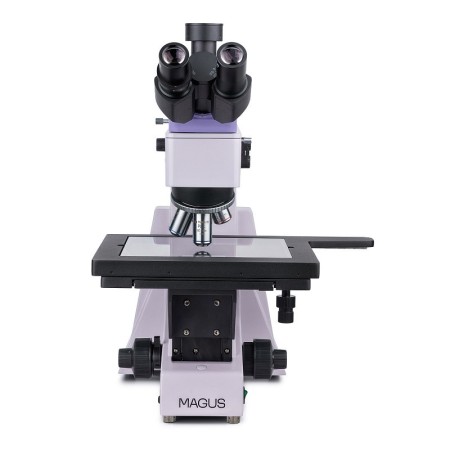

Microscope métallographique numérique MAGUS Metal D650

Le microscope métallographique MAGUS Metal 650 est doté d’une grande platine sur laquelle il est possible de placer des photomasques, des cartes de circuits imprimés, des circuits intégrés et d’autres échantillons longs et larges à examiner en lumière réfléchie. Les observations en fond clair et en lumière polarisée sont possibles. Le microscope offre une mise au point de haute précision. La valeur de mise au point fine de 0,7 µm facilite l’examen à fort grossissement. Il est utilisé pour mener des recherches dans des installations industrielles et pour former des étudiants en ingénierie.

Caméra numérique

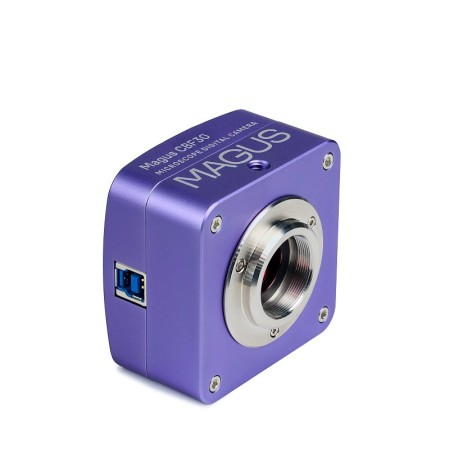

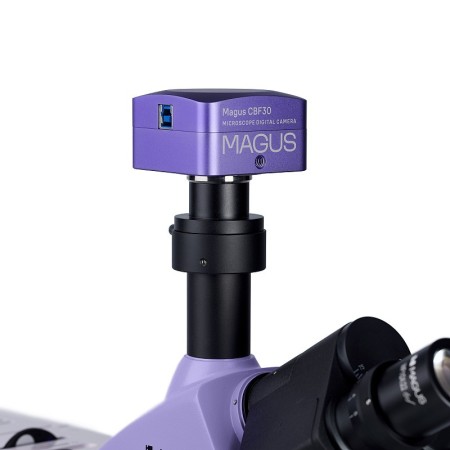

La caméra numérique MAGUS CBF30 permet de prendre des photos et de réaliser de courtes vidéos à travers un microscope, de modifier les fichiers obtenus, d’organiser des présentations et d’effectuer des mesures linéaires et angulaires d’objets (après un étalonnage correct).
L’appareil est conçu pour être utilisé sur des microscopes en fond clair avec des objectifs 4x, 10x, 20x et 40x.

Le capteur de 6,3 MP permet de prendre des photos et de produire des vidéos lumineuses et détaillées à une résolution maximale de 3072x2048 px. Si nécessaire, la résolution peut être réduite à 1536x1024 px. Toutefois, cela n’aura aucune incidence sur la fréquence d’images, qui restera de 59 fps, assurant ainsi des transitions fluides entre les images, sans saccades ni retards.

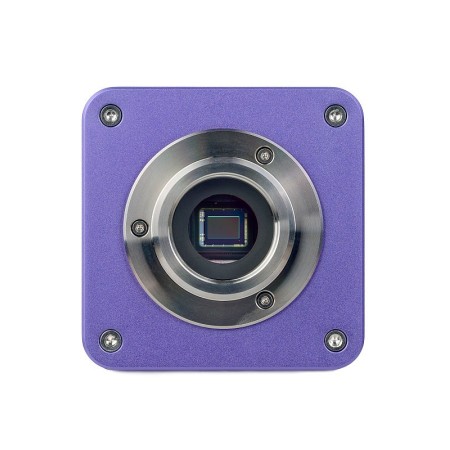

Le capteur couleur CMOS SONY Exmor rétroéclairé permet d’utiliser la caméra même dans des conditions de faible luminosité. L’image reste lisible et lumineuse. L’utilisation d’un adaptateur avec un grossissement de 0,5x à 0,75x fournit l’image la plus nette possible, sans distorsion.

Optique

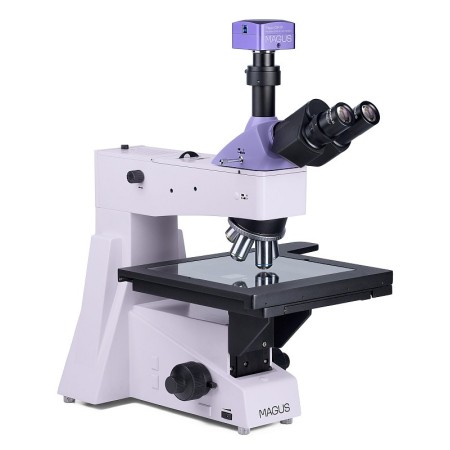

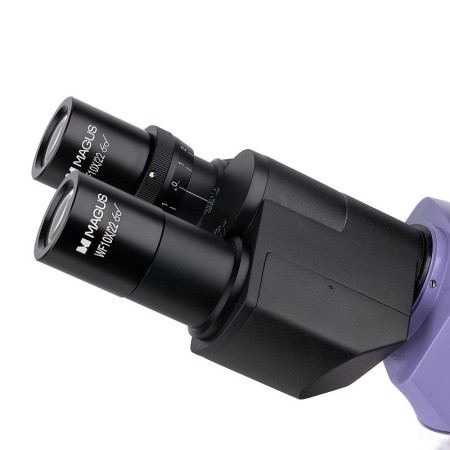

Les optiques planachromatiques corrigées à l’infini permettent d’obtenir des images nettes et très détaillées. La tête du microscope est trinoculaire, inclinée à 30°, et comporte un tube trinoculaire permettant de monter une caméra numérique. La caméra (non incluse) capture des photos et des vidéos de l’échantillon examiné et affiche l’image du microscope sur un écran externe. Un séparateur de faisceau à deux positions est présent : 100:0 et 0:100. Le faisceau lumineux est dirigé vers l’oculaire ou la caméra. Une bague de réglage dioptrique est située sur le barillet gauche.

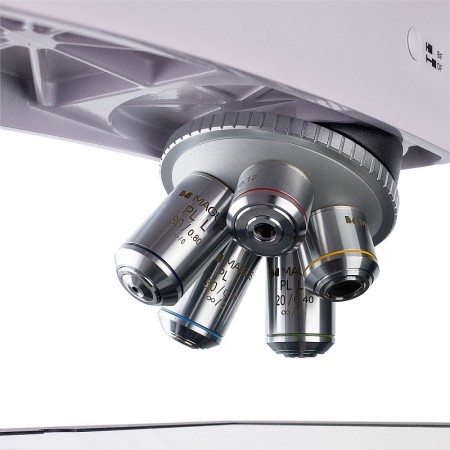

Il est possible d’installer les 5 objectifs sur le revolver porte-objectifs, tous inclus dans le kit. Pour obtenir un grossissement supérieur, il est possible de remplacer les objectifs fournis par des objectifs en option. Dans sa configuration de base, le microscope offre un grossissement de 50 à 800x. Le revolver porte-objectifs est orienté vers l’intérieur de l’instrument, afin que l’utilisateur puisse voir quel objectif se trouve dans le trajet optique.

Éclairage

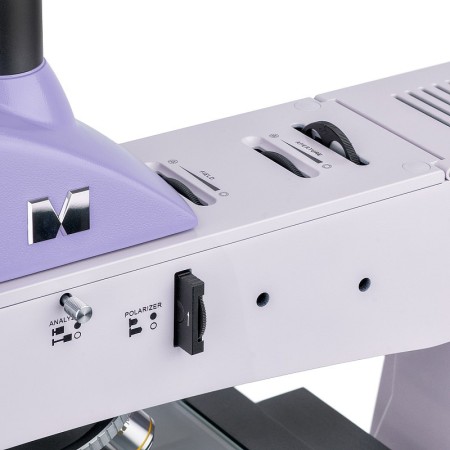

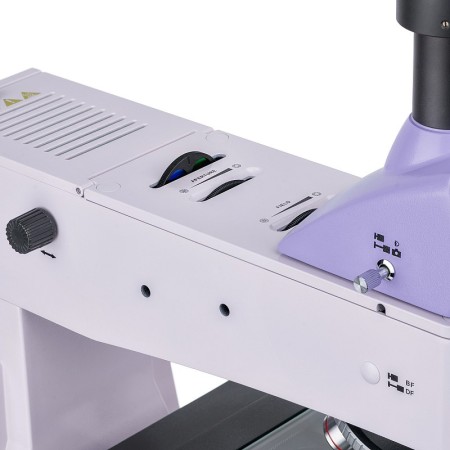

Le système d’éclairage en lumière réfléchie combine trois éléments centrables : la source lumineuse, le diaphragme de champ et le diaphragme d’ouverture. L’illuminateur, équipé d’une lampe halogène de 30 W, émet une lumière chaude qui évite la fatigue oculaire lors d’une utilisation prolongée. La luminosité est réglable et l’éclairage de Köhler peut être configuré. Le système d’éclairage en lumière réfléchie comprend également un dispositif de polarisation : un analyseur intégré et un polariseur rotatif amovible. Un jeu de filtres colorés est fourni.

Platine et mécanisme de mise au point

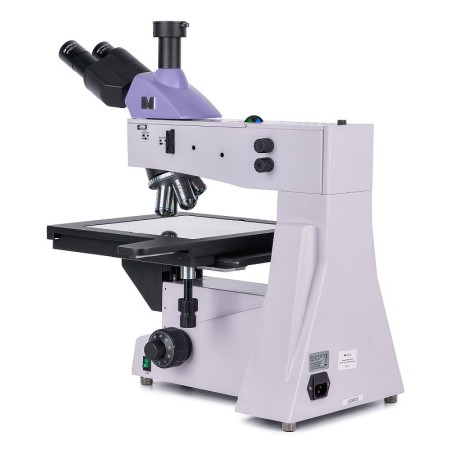

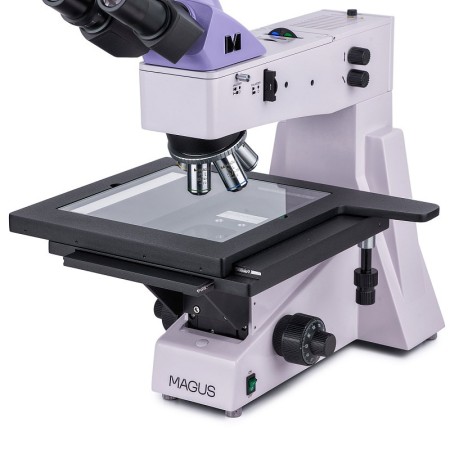

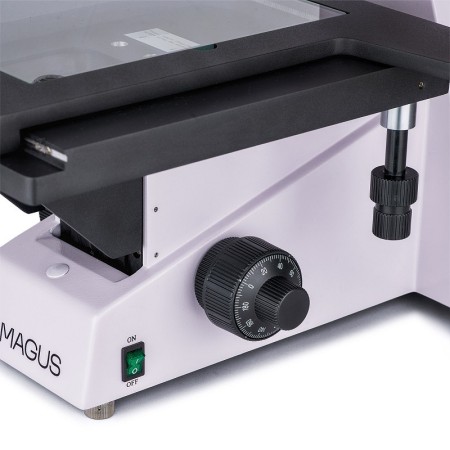

L’élément de conception le plus remarquable du microscope est la platine 280x270 mm, qui peut être déplacée selon deux axes jusqu’à 204 mm. Cela permet d’observer de grands échantillons et d’en examiner facilement la surface. Les molettes de mise au point grossière et fine sont coaxiales et situées de chaque côté du microscope ; elles sont accompagnées d’une molette de verrouillage et d’une molette de réglage de la tension de la mise au point grossière. La poignée se trouve près de la base du microscope. Il est possible de poser librement les mains sur la table et d’adopter une position confortable pendant l’observation.

Accessoires

Les accessoires compatibles avec le microscope MAGUS Metal 650 comprennent des oculaires, des objectifs à grande distance de travail, des caméras numériques et des lames d’étalonnage. Les accessoires peuvent être utilisés pour étendre les capacités du microscope.

Caractéristiques principales du microscope :

• Grande platine avec une large plage de déplacement pour observer des échantillons longs et larges
• Valeur de mise au point fine de 0,7 µm pour faciliter la mise au point à fort grossissement. Mise au point grossière au moyen d’une molette de verrouillage et d’une molette de réglage de la tension
• Tête trinoculaire avec tube trinoculaire et séparateur de faisceau
• Illuminateur en lumière réfléchie : puissante lampe halogène de 30 W, avec réglage de la luminosité et alimentation CA
• Dispositif de polarisation, éléments centrables de l’illuminateur en lumière réfléchie, éclairage de Köhler, filtres colorés
• Large gamme d’options et d’accessoires compatibles

Caractéristiques principales de la caméra :

• Recommandée pour une utilisation avec des objectifs à faible grossissement
• Capteur photosensible pour des images claires même dans des conditions de faible luminosité
• Fréquence d’images de 59 fps, suffisante pour observer des objets ou des processus en mouvement rapide
• Le coffret comprend un logiciel qui garantit la pleine fonctionnalité de toutes les caractéristiques de la caméra et, par conséquent, une « mise en route rapide »
• Interface USB 3.0 fiable pour des vitesses élevées de transfert de données
• Réglage de la résolution permettant de choisir l’option la mieux adaptée à chaque situation

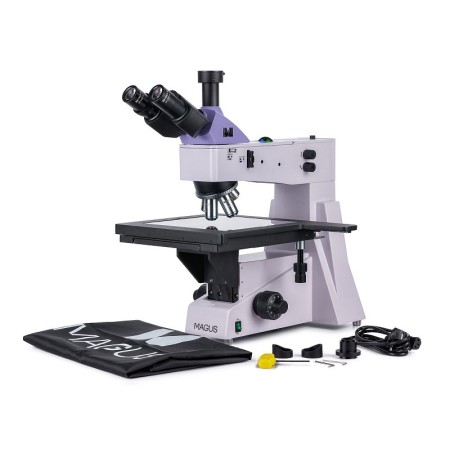

Contenu de l’emballage :

• Caméra numérique MAGUS CBF30 (caméra numérique, câble USB, CD d’installation avec pilotes et logiciel, manuel d’utilisation et certificat de garantie)
• Base avec entrée d’alimentation, source lumineuse pour les observations en lumière réfléchie, mécanisme de mise au point, platine et revolver porte-objectifs
• Tête trinoculaire
• Objectif planachromatique corrigé à l’infini : PL L5x/0,12 WD 26,1 mm
• Objectif planachromatique corrigé à l’infini : PL L10х/0,25 WD 20,2 mm
• Objectif planachromatique corrigé à l’infini : PL L20х/0,40 WD 8,80 mm
• Objectif planachromatique corrigé à l’infini : PL L50х/0,70 WD 3,68 mm
• Objectif planachromatique corrigé à l’infini : PL L80x/0,80 WD 1,25 mm
• Oculaire 10x/22 mm à grand dégagement oculaire (2 pièces)
• Adaptateur C-mount 1x
• Clé Allen
• Câble d’alimentation secteur CA
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec réticule gradué
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique à l’infini : PL L40х/0,60 WD 3,98 mm
• Objectif plan achromatique à l’infini : PL L60x/0,70 WD 2,08 mm
• Objectif plan achromatique à l’infini : PL L100x/0,85 (à sec) WD 0,40 mm
• Lame de calibration
