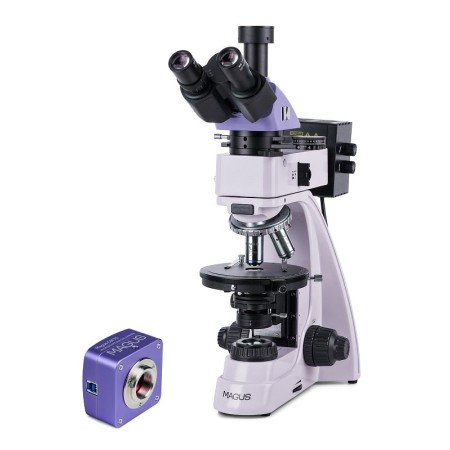

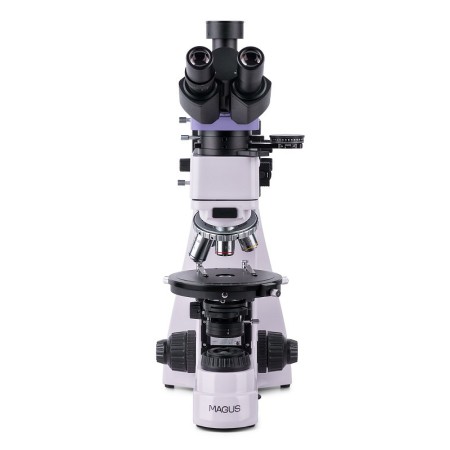

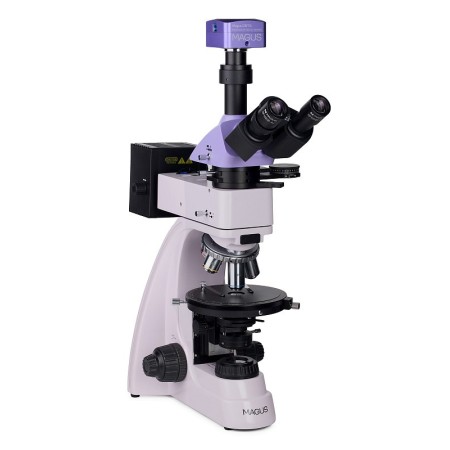

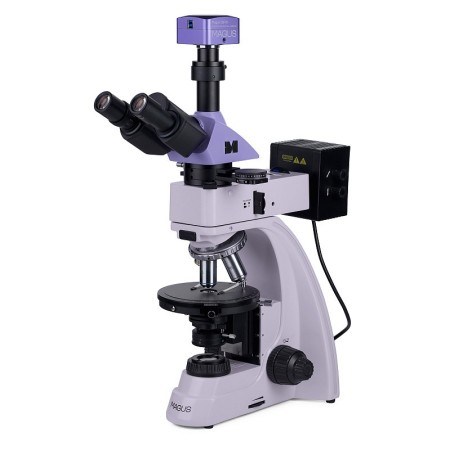

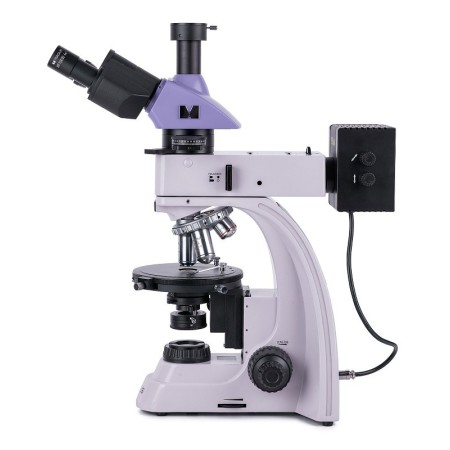

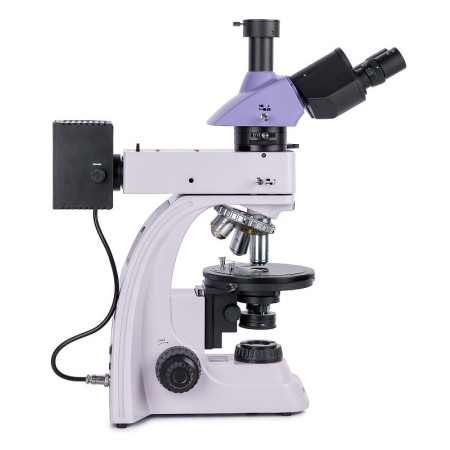

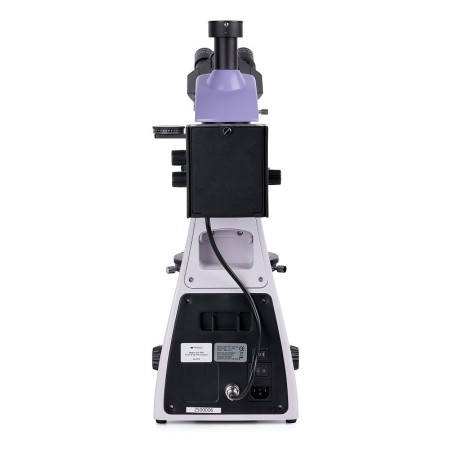

De polariserende microscoop MAGUS Pol 850 is ontworpen voor gebruik met doorvallend en gereflecteerd licht. Beschikbare onderzoeksmethoden: polarisatie en helderveld. De microscoop wordt gebruikt om anabiologische, geologische en anisotrope polymere objecten te bestuderen, evenals ondoorzichtige gepolijste preparaten tot 15 mm dik met één gepolijste zijde. De microscoop is ideaal voor een breed scala aan professionele taken op het gebied van geneeskunde, forensisch onderzoek, mineralogie, kristallografie en petrografie.

Digitale camera

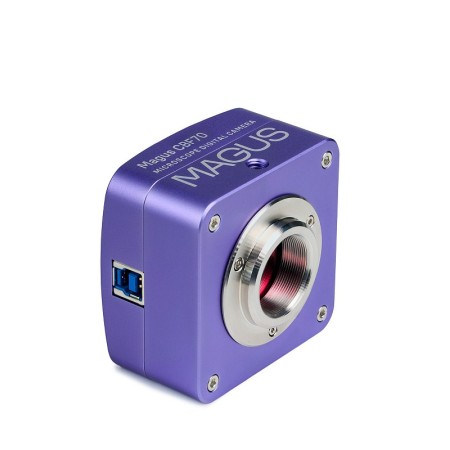

De professionele wetenschappelijke camera MAGUS CBF70 is ontworpen voor gebruik met een microscoop en met objectieven met vergrotingen van 4x, 10x, 20x en 40x. Met het apparaat kunt u foto's maken, video's opnemen, demonstraties geven, beelden op een extern scherm weergeven en hoek- en lengtemetingen uitvoeren aan onderzoeksobjecten (om deze functie correct uit te voeren, moet de software worden gekalibreerd). De camera wordt aanbevolen voor gebruik met de helderveldmethode.

De camera MAGUS CBF70 heeft vijf resolutie- en beeldsnelheidsinstellingen, zodat u gemakkelijk de instelling kunt vinden die het beste bij uw behoeften past: 5280x3954 px (17 fps), 3952x3952 px (17 fps), 2640x1976 px (56 fps), 1760x1316 px (67 fps) en 584x438 px (192 fps).
De modi met hoge resolutie zijn ideaal voor fotografie en maken het mogelijk heldere, levendige en zeer gedetailleerde beelden te creëren. De modi met een hogere beeldsnelheid zijn handig bij het opnemen van vloeiende en informatieve video's zonder haperingen en vertragingen, waarbij de kleinste bewegingen van het object of kenmerken van snelle processen worden vastgelegd.
Voor de beste beeldkwaliteit zonder vervorming wordt aanbevolen een adapter met een vergroting van 1x te gebruiken.

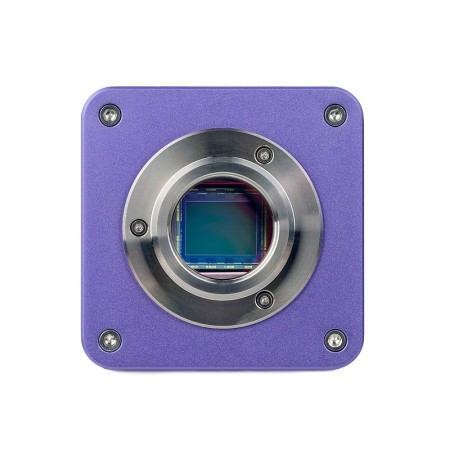

De camera is uitgerust met een gekleurde, aan de achterzijde belichte CMOS-sensor van SONY Exmor, met een formaat van 4/3”. De sensor levert heldere beelden, zelfs bij weinig licht. Dankzij het grotere fysieke formaat van de sensor worden de weergegeven kleuren dieper en het beeld helderder.

Optiek

De microscoopoptiek is oneindig gecorrigeerd en vrij van interne spanningen. Het door de lens gevormde beeld is waarheidsgetrouw, vrij van reflecties, contrastrijk en gedetailleerd. De lens is geïnstalleerd in een revolver met sleuven die gecentreerd zijn ten opzichte van de optische as. Er zijn vijf sleuven, waarvan er vier zijn voorzien van meegeleverde objectieven; er kan een extra objectief worden geplaatst om de vergroting binnen het vergrotingsbereik van de microscoop verder te verhogen. De objectieven zijn ontworpen voor gebruik met preparaten zonder dekglaasje.

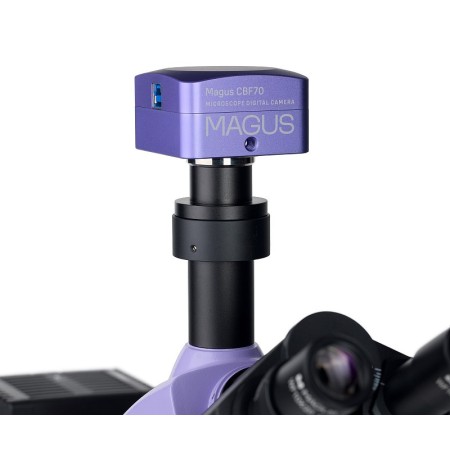

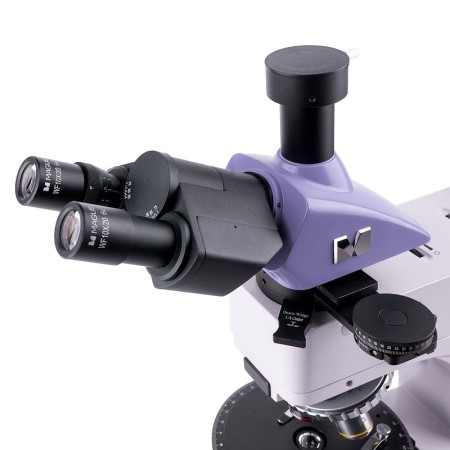

De trinoculaire kop maakt het mogelijk een digitale camera in de trinoculaire buis te installeren. De lichtverdeling is 100:0 of 0:100, dat wil zeggen dat al het licht naar de camera of naar de oculairbuizen gaat. De linker oculairbuis is voorzien van een dioptrie-instelring. Door deze te draaien, wordt het verschil in zicht tussen de ogen gecompenseerd en krijgt u het scherpst mogelijke beeld van het preparaat.

Verlichting

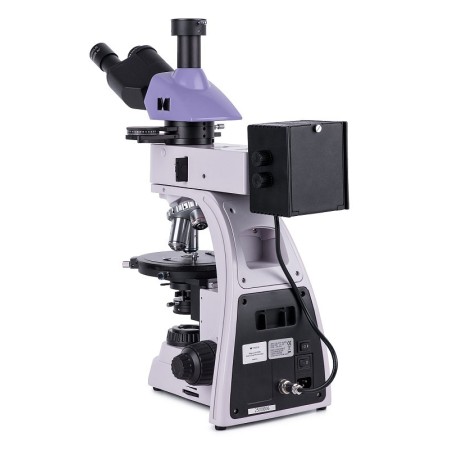

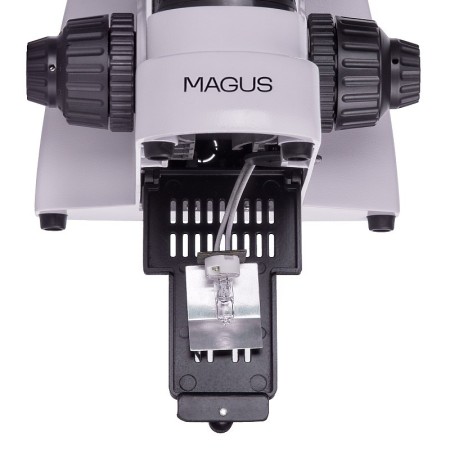

Voor doorvallend en gereflecteerd licht worden halogeenlampen van 30 W gebruikt. Hun helderheid is voldoende om met elk objectief een goed afleesbaar beeld te verkrijgen, en het ‘warme’ emissiespectrum is comfortabel bij langdurig gebruik. De Köhler-verlichting zorgt voor een hogere resolutie en verwijdert artefacten in het gezichtsveld en donkere randen. Lichtfilters worden gebruikt om de kleurweergave nauwkeurig af te stellen bij gebruik van gereflecteerd licht.

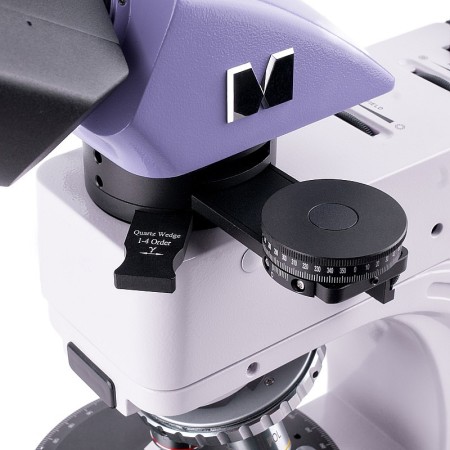

Polarisatie is beschikbaar voor zowel doorvallend als gereflecteerd licht. Om waarnemingen met gepolariseerd licht te beginnen, wordt een analysator in het optische pad geplaatst. Vervolgens wordt de onderlinge positie van de analysator en de polarisator aangepast door ze te draaien, waardoor ook de polarisatiehoek verandert. Het contrast van de objecten wordt verhoogd met behulp van compensatoren die in een speciale houder in de tussenbuis zijn geplaatst. Dezelfde houder bevat ook een Bertrand-lens voor conoscopisch onderzoek.

Tafel en scherpstelmechanisme

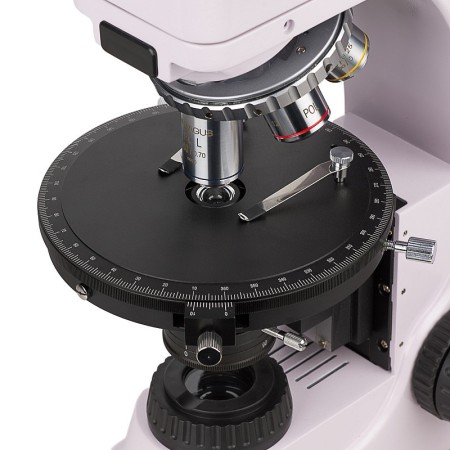

De microscoop heeft een draaibare tafel: door deze te draaien verandert de manier waarop het preparaat licht breekt bij gepolariseerd licht. De tafel is voorzien van een schaalverdeling waarmee de draaihoek kan worden bepaald met een nauwkeurigheid tot 0,1°. Voor het helderst mogelijke beeld kan de tafel worden gecentreerd ten opzichte van de optische as van de microscoop.

De knoppen voor grof- en fijnscherpstelling bevinden zich aan de onderkant van de statiefvoet, zodat de gebruiker in een ontspannen houding kan werken met de handen op tafel. De grofstelspanning kan worden aangepast en er is ook een vergrendeling voor de grofstelling. De fijnstelling zorgt voor een soepele beweging van het preparaat.

Accessoires

Gebruik accessoires uit de MAGUS-productlijn om de microscoop optimaal te benutten: oculairs, objectieven, kalibratieplaatjes, digitale camera's enz.

Belangrijkste kenmerken van de microscoop:

• Voor gebruik met doorvallend, gepolariseerd gereflecteerd en natuurlijk licht
• Trinoculaire kop met buis voor digitale camera; lichtverdeling van 100:0 of 0:100
• Spanningsvrije planachromatische objectieven voor scherpe beelden zonder artefacten en valse interne reflecties
• Halogeenverlichting van het werkgebied, met een voor de ogen comfortabel kleurenspectrum; lampvermogen 30 W
• Draaibare tafel, polarisator en analysator met markeringen voor de draaihoek, Bertrand-lens en compensatoren
• De sleuven van de revolver en de tafel zijn gecentreerd ten opzichte van de optische as van de microscoop
• Compatibel met aanvullende accessoires

Belangrijkste kenmerken van de camera:

• Vijf instellingen voor beeldkwaliteit en fps: u kunt gemakkelijk de meest geschikte modus kiezen
• Snelle gegevensoverdracht dankzij de interface USB 3.0
• Grote SONY Exmor-kleurensensor voor heldere beelden, zelfs bij weinig licht
• ‘Snel aan de slag’: installeer de meegeleverde software; daarna is de camera klaar voor gebruik
• Vereenvoudig waarnemingen of geef demonstraties aan een publiek door het camerabeeld op een extern scherm weer te geven

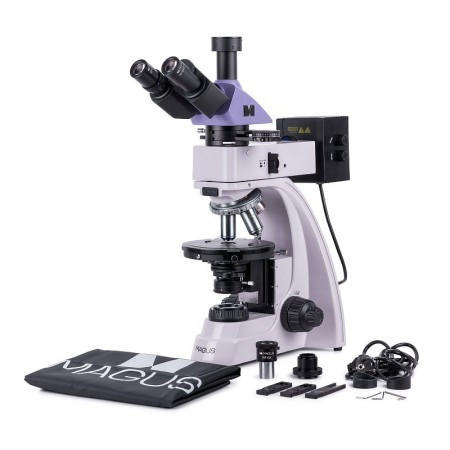

Inhoud van de verpakking:

• Digitale camera MAGUS CBF70 (digitale camera, USB-kabel, installatie-cd met stuurprogramma's en software, gebruikershandleiding en garantiecertificaat)
• Statiefvoet met voedingsingang, doorvallendlichtbron en condensor, scherpstelmechanisme, tafel en revolver
• Verlichting voor waarnemingen met gereflecteerd licht, met lamphouder
• Trinoculaire kop
• Tussenbuis met Bertrand-lens, analysator en houder voor compensator

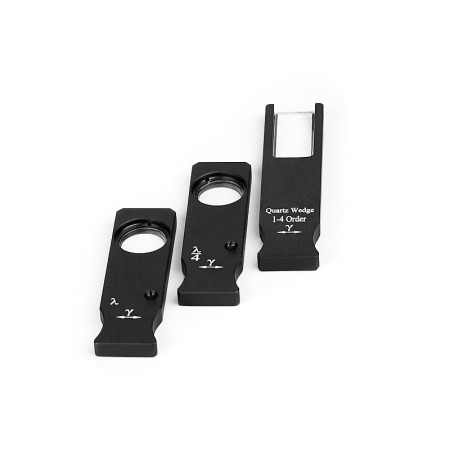

• Compensatoren: λ-compensator, λ/4-compensator, kwartswig
• Oneindig gecorrigeerd planachromatisch objectief: PL 5x/0,12 WD 26,1 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL 10x/0,25 WD 5,0 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL 40x/0,6 (met veermechanisme) WD 3,98 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL 60x/0,7 (met veermechanisme) WD 2,03 mm
• Oculair 10x/20 mm (2 stuks)
• Oculair 10x/20 mm met schaalverdeling. Schaalwaarde: 0,1 mm
• C-mountadapter 1x
• Inbussleutel
• Netsnoer
• Stofkap
• Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

• Oculair 16x/11 mm (2 stuks)
• Oculair 20x/11 mm (2 stuks)
• Infinity-planachromatisch objectief: PL 2,5x/0,07 WD 11 mm
• Infinity-planachromatisch objectief: PL 50x/0,7 (met veermechanisme) WD 3,67 mm
• Infinity-planachromatisch objectief: PL 80x/0,8 (met veermechanisme) WD 1,25 mm
• Infinity-planachromatisch objectief: PL 100x/0,85 (met veermechanisme) WD 0,4 mm
• Mechanische objecttafel
• Kalibratiepreparaat
