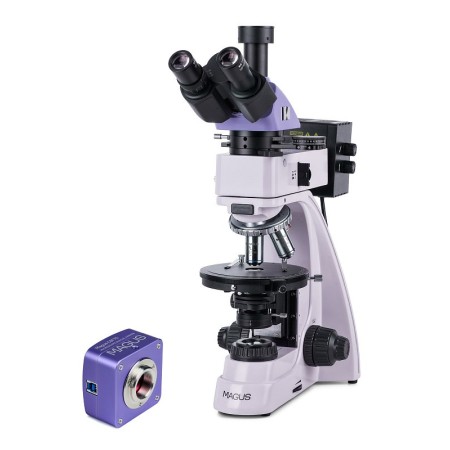

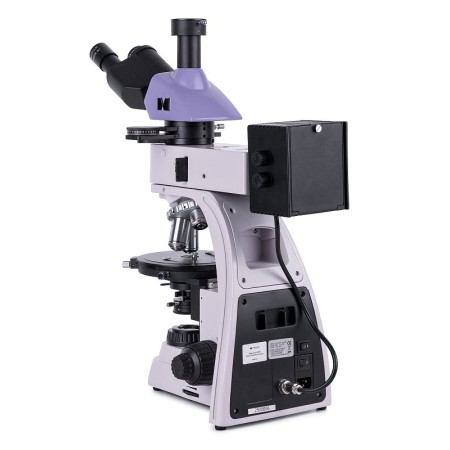

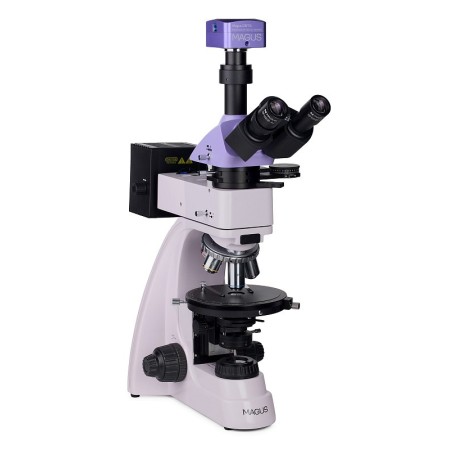

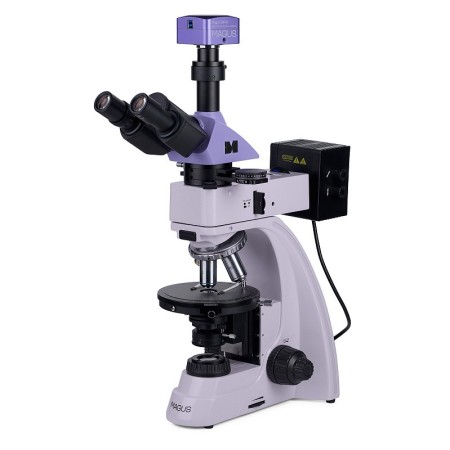

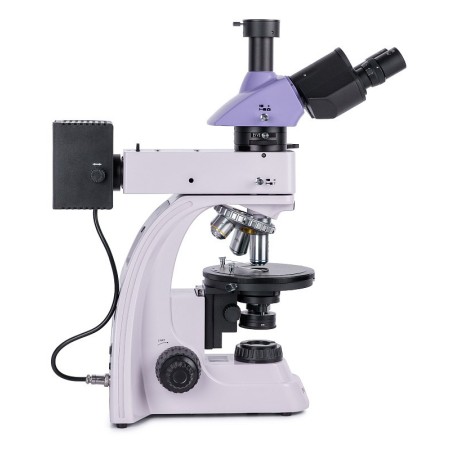

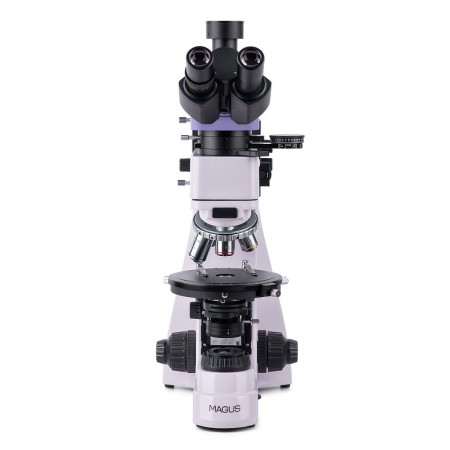

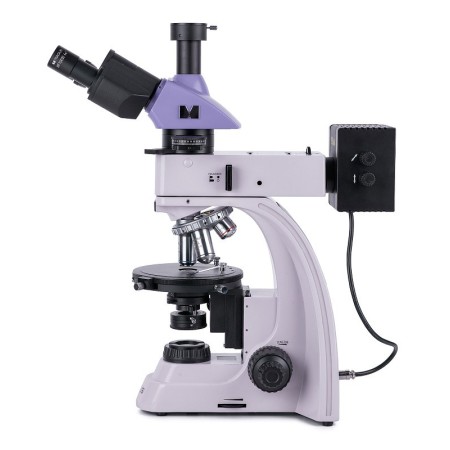

Le microscope polarisant MAGUS Pol 850 est conçu pour fonctionner en lumière transmise et réfléchie. Méthodes d’observation disponibles : polarisation et champ clair. Le microscope est utilisé pour étudier des objets abiologiques, géologiques et polymères anisotropes, ainsi que des sections opaques polies d’une épaisseur pouvant atteindre 15 mm, dont une face est polie. Il convient parfaitement à un large éventail de tâches effectuées par les professionnels de la médecine, de la médecine légale, de la minéralogie, de la cristallographie ou de la pétrographie.

Appareil photo numérique

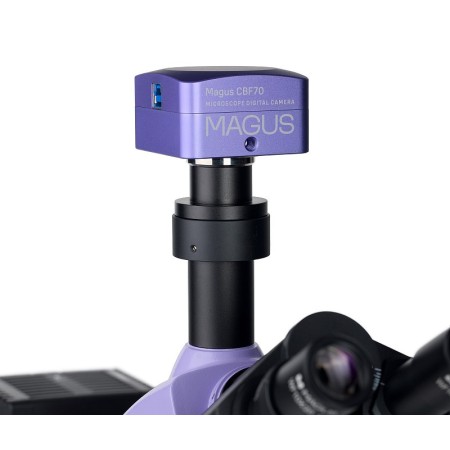

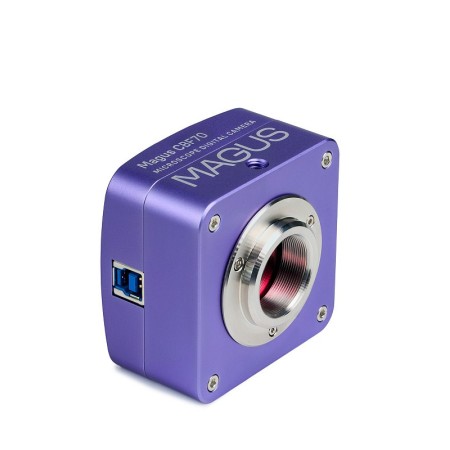

L’appareil photo scientifique professionnel MAGUS CBF70 est conçu pour être utilisé avec un microscope ainsi qu’avec des objectifs de 4x, 10x, 20x et 40x. Il permet de prendre des photos, de filmer, d’organiser des démonstrations, d’afficher des images sur un écran externe et d’effectuer des mesures angulaires et linéaires des objets étudiés (pour que cette fonction fonctionne correctement, le logiciel doit être calibré). Cet appareil est recommandé pour travailler en champ clair.

L’appareil photo MAGUS CBF70 propose cinq modes de résolution d’image et de fréquence d’images, ce qui permet de trouver facilement celui qui répond le mieux à vos besoins : 5280x3954 px (17 fps), 3952x3952 px (17 fps), 2640x1976 px (56 fps), 1760x1316 px (67 fps) et 584x438 px (192 fps).
Les modes haute résolution sont idéaux pour la photographie et permettent de créer des images nettes, éclatantes et très détaillées. Les modes à fréquence d’images élevée sont utiles pour enregistrer des vidéos fluides et informatives, sans saccades ni retards, en capturant les plus petits mouvements de l’objet ou les caractéristiques de processus rapides observés.
Pour obtenir la meilleure qualité d’image sans distorsion, il est recommandé d’utiliser un adaptateur avec un grossissement de 1x.

L’appareil photo est équipé d’un capteur CMOS couleur rétroéclairé SONY Exmor de 4/3”]. Il produit une image lumineuse, même dans un environnement peu éclairé. La taille physique plus importante du capteur contribue à des couleurs plus profondes et à une image plus nette.

Optique

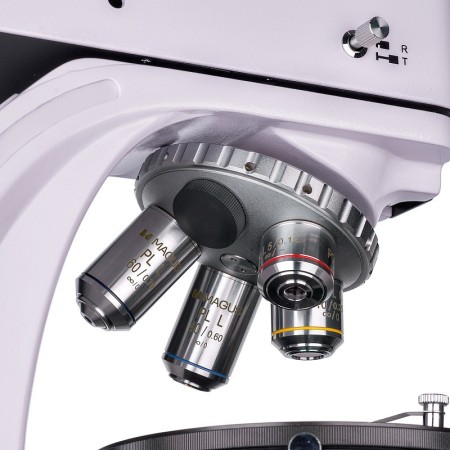

L’optique du microscope est corrigée à l’infini et exempte de contraintes internes. L’image formée par l’objectif est fidèle, sans reflets, très contrastée et détaillée. L’objectif est monté sur un revolver porte-objectifs dont les logements sont centrés sur l’axe optique. Le revolver comporte cinq logements et le kit comprend quatre objectifs ; il est possible d’installer un objectif supplémentaire pour obtenir un grossissement additionnel dans la plage de grossissement du microscope. Les objectifs sont conçus pour être utilisés avec des échantillons sans lamelles couvre-objet.

La tête trinoculaire permet d’installer un appareil photo numérique sur le tube trinoculaire. La répartition du faisceau est de 100:0 ou 0:100, c’est-à-dire que toute la lumière est dirigée soit vers l’appareil photo, soit vers les tubes oculaires. Le tube oculaire gauche est doté d’une bague de réglage dioptrique : elle se tourne pour compenser les différences de vision entre les yeux et obtenir l’image la plus nette possible de l’échantillon.

Éclairage

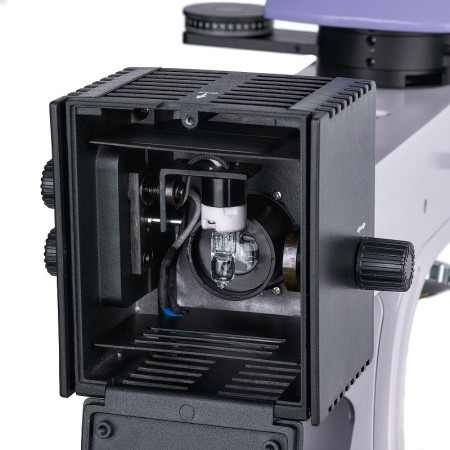

Des lampes halogènes de 30 W sont utilisées pour la lumière transmise et réfléchie. Leur luminosité est suffisante pour obtenir une image parfaitement lisible avec chaque objectif, et leur spectre d’émission « chaud » est confortable lors d’une utilisation prolongée. Le réglage de l’éclairage de Köhler améliore la résolution et élimine les artefacts dans le champ de vision ainsi que l’assombrissement des bords. Des filtres de lumière permettent d’ajuster précisément le rendu des couleurs lors du travail en lumière réfléchie.

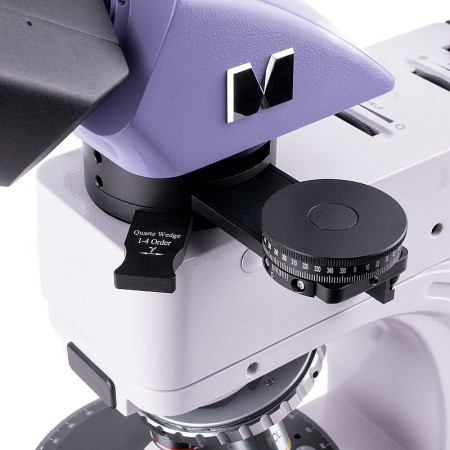

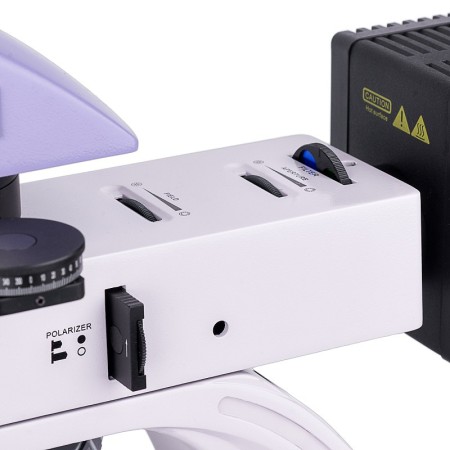

La polarisation est disponible en lumière transmise comme en lumière réfléchie. Pour commencer les observations en lumière polarisée, un analyseur est introduit dans le trajet optique. La position relative de l’analyseur et du polariseur est ensuite modifiée en les faisant tourner, ce qui modifie également l’angle de polarisation. Le contraste des objets est renforcé à l’aide de compensateurs installés dans un logement spécial du tube intermédiaire. Ce même support contient également une lentille de Bertrand, utilisée pour les examens conoscopiques.

Platine et mécanisme de mise au point

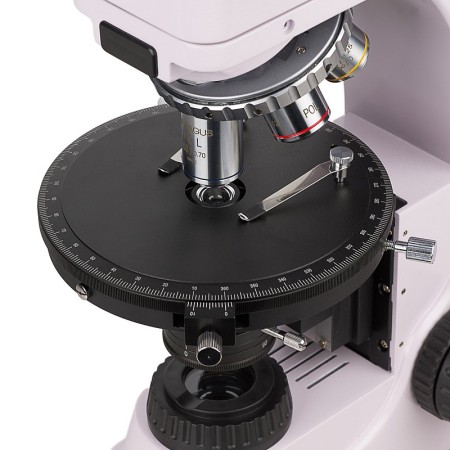

Le microscope est doté d’une platine rotative : sa rotation modifie la manière dont l’échantillon réfracte la lumière en lumière polarisée. La platine comporte une échelle permettant de déterminer l’angle de rotation avec une précision allant jusqu’à 0,1°. Pour obtenir l’image la plus lumineuse et la plus nette, la platine peut être centrée sur l’axe optique du microscope.

Les boutons de mise au point grossière et fine se trouvent dans la partie inférieure du statif, ce qui permet à l’utilisateur d’adopter une posture détendue, les mains posées sur la table. La tension de la mise au point grossière est réglable et celle-ci comporte également un blocage. La mise au point fine assure un déplacement fluide de l’échantillon.

Accessoires

Pour tirer le meilleur parti du microscope, utilisez les accessoires de la gamme MAGUS : oculaires, objectifs, lames d’étalonnage, appareils photo numériques, etc.

Caractéristiques principales du microscope :

• Pour travailler en lumière transmise, polarisée réfléchie et naturelle
• Tête trinoculaire avec tube pour appareil photo numérique ; répartition du faisceau de 100:0 ou 0:100
• Objectifs plan achromatiques sans contrainte pour des images nettes, sans artefacts ni faux reflets internes
• Éclairage halogène de la zone de travail, spectre de couleurs agréable pour les yeux ; puissance de la lampe : 30 W
• Platine rotative, polariseur et analyseur avec repères d’angle de rotation, lentille de Bertrand et compensateurs
• Les logements du revolver et la platine sont centrés sur l’axe optique du microscope
• Compatible avec des accessoires supplémentaires

Caractéristiques principales de l’appareil photo :

• Cinq réglages d’image et de fps : il est facile de trouver parmi eux le mode le plus adapté
• Transfert rapide des données grâce à l’interface USB 3.0
• Grand capteur couleur SONY Exmor pour des images lumineuses et nettes, même dans des conditions de faible éclairage
• « Démarrage rapide » : installez le logiciel fourni et l’appareil photo est prêt à l’emploi
• Facilitez les observations ou faites une démonstration à un public en affichant l’image de l’appareil photo sur un écran externe

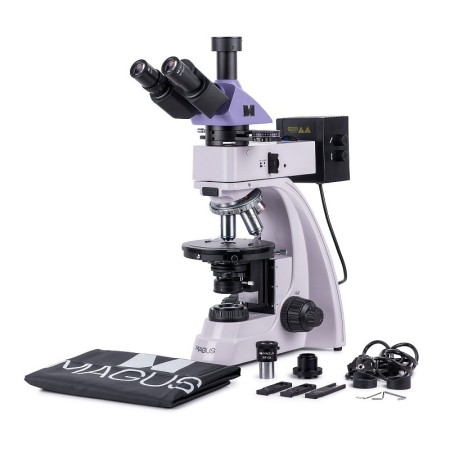

Contenu de l’emballage :

• Appareil photo numérique MAGUS CBF70 (appareil photo numérique, câble USB, CD d’installation avec pilotes et logiciel, manuel d’utilisation et certificat de garantie)
• Base avec entrée d’alimentation, source lumineuse pour lumière transmise et condenseur, mécanisme de mise au point, platine et revolver porte-objectifs
• Éclairage pour les observations en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Tube intermédiaire avec lentilles de Bertrand, analyseur et logement pour compensateur

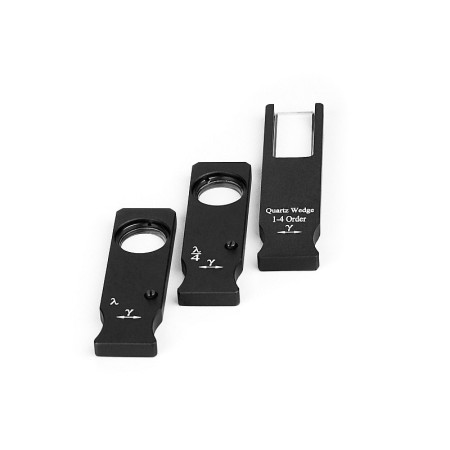

• Compensateurs : compensateur λ, compensateur λ/4, coin de quartz
• Objectif plan achromatique corrigé à l’infini : PL 5x/0,12 WD 26,1 mm
• Objectif plan achromatique corrigé à l’infini : PL 10x/0,25 WD 5,0 mm
• Objectif plan achromatique corrigé à l’infini : PL 40x/0,6 (à ressort) WD 3,98 mm
• Objectif plan achromatique corrigé à l’infini : PL 60x/0,7 (à ressort) WD 2,03 mm
• Oculaire 10x/20 mm (2 pièces)
• Oculaire 10x/20 mm avec échelle graduée. Valeur de l’échelle : 0,1 mm
• Adaptateur C-mount 1x
• Clé Allen
• Câble d’alimentation
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 16x/11 mm (2 pièces)
• Oculaire 20x/11 mm (2 pièces)
• Objectif planachromatique à l’infini : PL 2,5x/0,07 WD 11 mm
• Objectif planachromatique à l’infini : PL 50x/0,7 (avec mécanisme à ressort) WD 3,67 mm
• Objectif planachromatique à l’infini : PL 80x/0,8 (avec mécanisme à ressort) WD 1,25 mm
• Objectif planachromatique à l’infini : PL 100x/0,85 (avec mécanisme à ressort) WD 0,4 mm
• Platine mécanique
• Lame d’étalonnage
