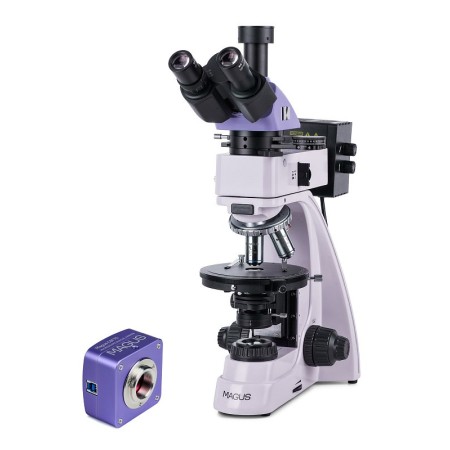

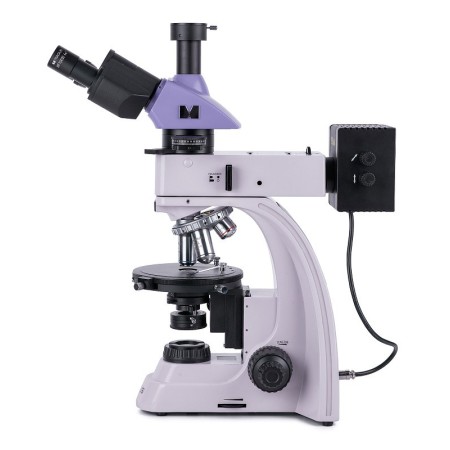

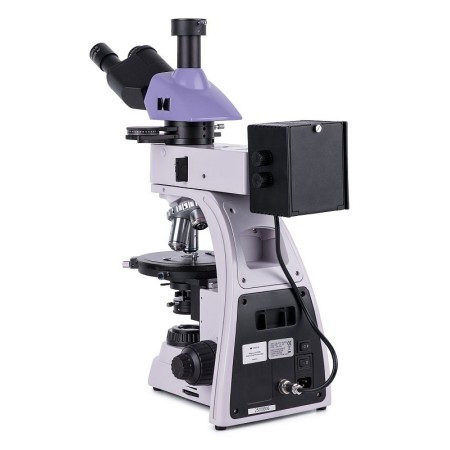

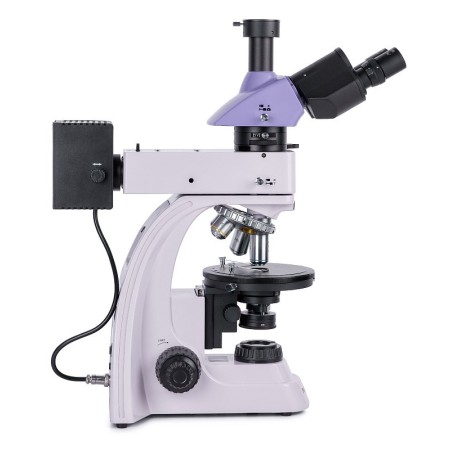

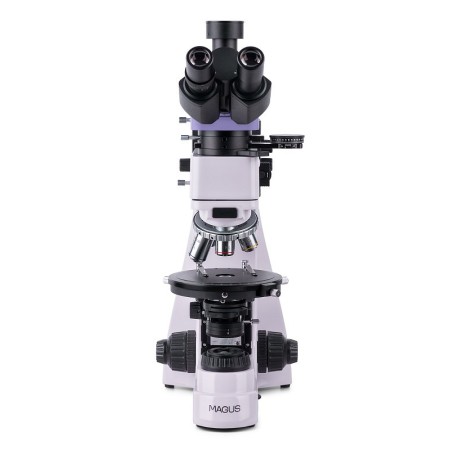

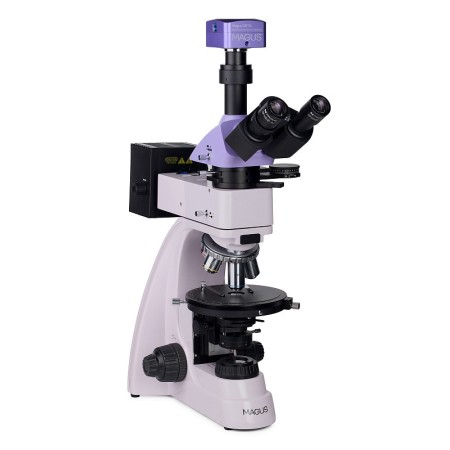

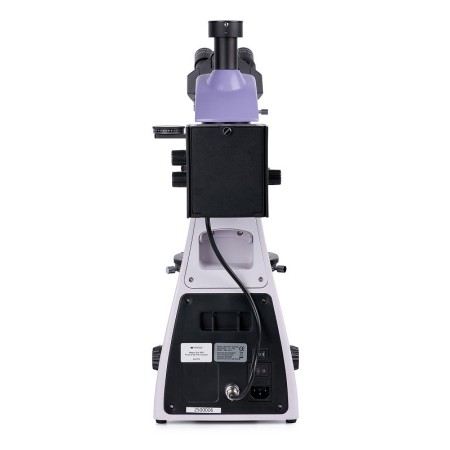

El microscopio polarizador MAGUS Pol 850 está diseñado para funcionar con luz transmitida y reflejada. Métodos de investigación disponibles: polarización y campo claro. El microscopio se utiliza para estudiar objetos anisótropos abióticos, geológicos y poliméricos, así como secciones pulidas opacas de hasta 15 mm de espesor con una cara pulida. El microscopio es perfecto para una amplia variedad de tareas profesionales en los campos de la medicina, la medicina forense, la mineralogía, la cristalografía o la petrografía.

Cámara digital

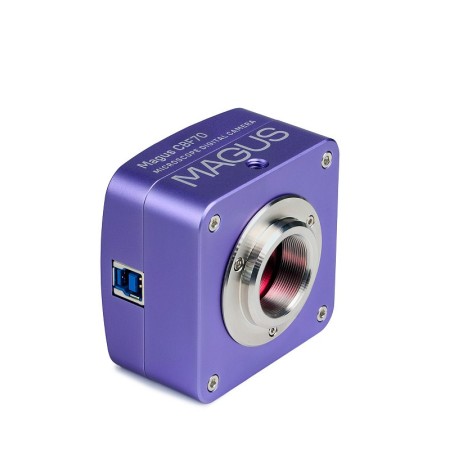

La cámara científica profesional MAGUS CBF70 está diseñada para utilizarse con un microscopio y con objetivos de 4x, 10x, 20x y 40x. El dispositivo permite tomar fotografías, grabar vídeos, realizar demostraciones, visualizar imágenes en una pantalla externa y efectuar mediciones angulares y lineales de los objetos de estudio (para que esta función se ejecute correctamente, es necesario calibrar el software). Se recomienda utilizar la cámara para trabajar con el método de campo claro.

La cámara MAGUS CBF70 cuenta con cinco modos de resolución de imagen y frecuencia de fotogramas, por lo que es fácil encontrar el que mejor se adapte a sus necesidades: 5280x3954 px (17 fps), 3952x3952 px (17 fps), 2640x1976 px (56 fps), 1760x1316 px (67 fps) y 584x438 px (192 fps).
Los modos de alta resolución son ideales para la fotografía y permiten crear imágenes claras, vívidas y muy detalladas. Los modos con una frecuencia de fotogramas más alta son útiles para grabar vídeos fluidos e informativos, sin saltos ni retrasos, que registran los movimientos más pequeños del objeto o las características de los procesos rápidos observados.
Para obtener la mejor calidad de imagen sin distorsiones, se recomienda utilizar un adaptador con un aumento de 1x.

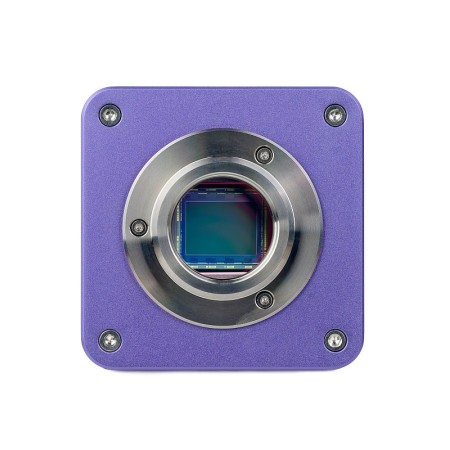

La cámara incorpora un sensor CMOS SONY Exmor retroiluminado en color de 4/3”. Produce una imagen luminosa incluso en entornos con poca luz. El mayor tamaño físico del sensor ayuda a que los colores se vean más intensos y la imagen, más nítida.

Óptica

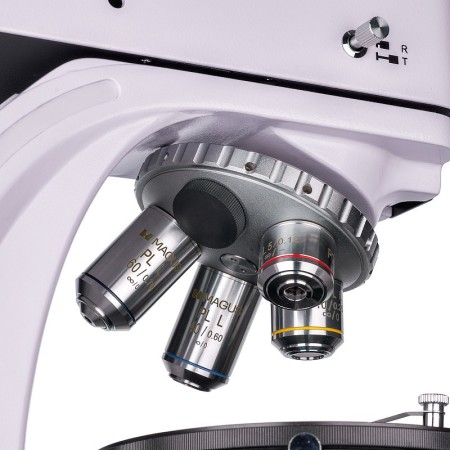

La óptica del microscopio está corregida al infinito y no presenta tensiones internas. La imagen formada por la lente es fiel, sin reflejos, de alto contraste y detallada. La lente está instalada en un revólver portaobjetivos con ranuras centradas respecto al eje óptico. Hay cinco ranuras, de las cuales cuatro objetivos están incluidos en el kit; se puede instalar un objetivo adicional para obtener otro aumento dentro del rango de aumentos del microscopio. Los objetivos están diseñados para funcionar con muestras sin cubreobjetos.

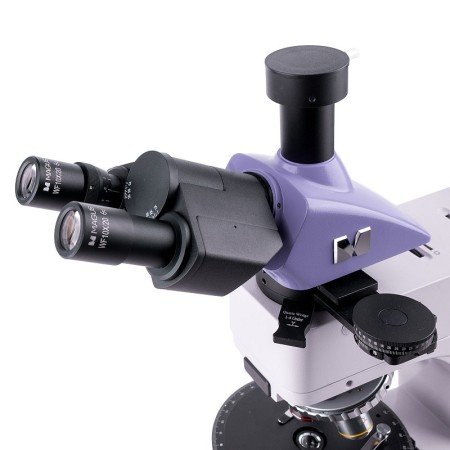

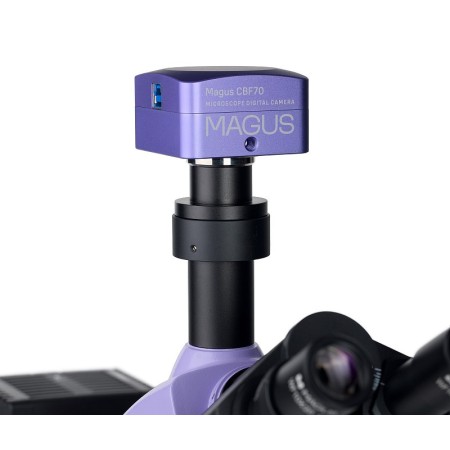

El cabezal trinocular permite instalar una cámara digital en el tubo trinocular. La división del haz es 100:0 o 0:100, es decir, toda la luz se dirige a la cámara o a los tubos oculares. El tubo ocular izquierdo está equipado con un anillo de ajuste dióptrico: se gira para compensar la diferencia de visión entre los ojos y obtener la imagen más nítida posible de la muestra.

Iluminación

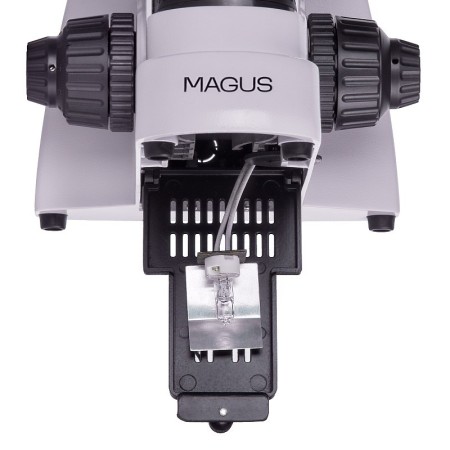

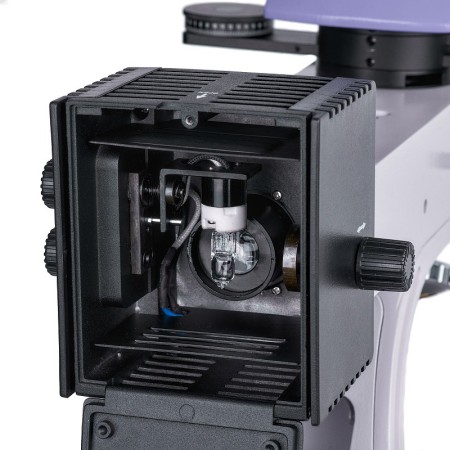

Para la luz transmitida y reflejada se utilizan lámparas halógenas de 30 W. Su luminosidad es suficiente para obtener una imagen claramente visible con cada objetivo, y su espectro de emisión «cálido» resulta cómodo durante un uso prolongado. El ajuste de la iluminación Köhler proporciona una mayor resolución y elimina los artefactos en el campo visual y el oscurecimiento en los bordes. Los filtros de luz se utilizan para ajustar con precisión la reproducción del color cuando se trabaja con luz reflejada.

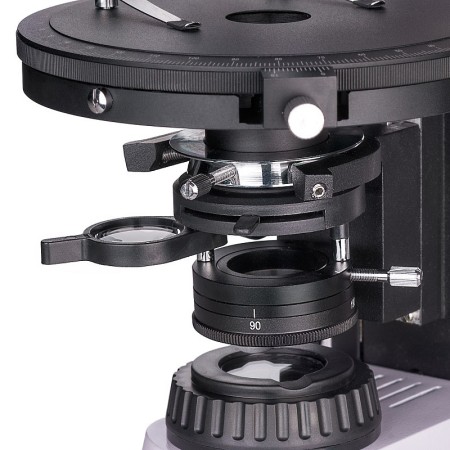

La polarización está disponible tanto para la luz transmitida como para la reflejada. Para comenzar las observaciones con luz polarizada, se introduce un analizador en el recorrido óptico. A continuación, se cambia la posición relativa del analizador y del polarizador haciéndolos girar, lo que también modifica el ángulo de polarización. El contraste de los objetos aumenta mediante compensadores instalados en un alojamiento específico del tubo intermedio. El mismo accesorio también contiene una lente de Bertrand, que se utiliza para exámenes conoscópicos.

Platina y mecanismo de enfoque

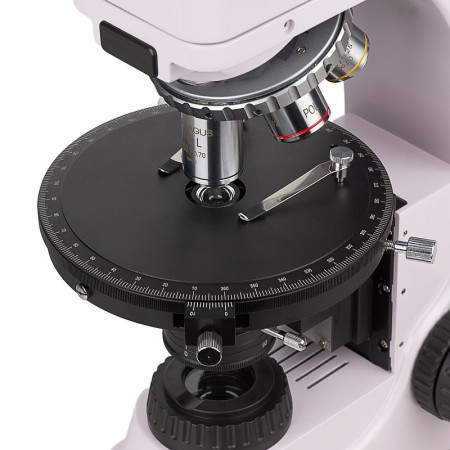

El microscopio tiene una platina giratoria: al girarla, cambia la forma en que la muestra refracta la luz polarizada. La platina está equipada con una escala que permite determinar el ángulo de rotación con una precisión de hasta 0,1°. Para obtener la imagen más luminosa y nítida, la platina se puede centrar respecto al eje óptico del microscopio.

Los mandos de enfoque macrométrico y micrométrico se encuentran en la parte inferior del soporte, por lo que el usuario puede adoptar una postura relajada con las manos sobre la mesa. La tensión del enfoque macrométrico se puede ajustar y también hay un bloqueo del enfoque macrométrico. El enfoque micrométrico garantiza un desplazamiento fluido de la muestra.

Accesorios

Para aprovechar al máximo el microscopio, utilice accesorios de la línea MAGUS: oculares, objetivos, portaobjetos de calibración, cámaras digitales, etc.

Características principales del microscopio:

• Para trabajar con luz transmitida, polarizada reflejada y natural
• Cabezal trinocular con tubo para cámara digital; división del haz de 100:0 o 0:100
• Objetivos planacromáticos sin tensión para obtener imágenes nítidas, sin artefactos ni falsos reflejos internos
• Iluminación halógena del área de trabajo, con un espectro de colores cómodo para la vista; potencia de la lámpara: 30 W
• Platina giratoria, polarizador y analizador con marcas del ángulo de rotación, lente de Bertrand y compensadores
• Las ranuras del revólver y la platina están centradas respecto al eje óptico del microscopio
• Compatible con accesorios adicionales

Características principales de la cámara:

• Cinco ajustes de imagen y fps: es fácil encontrar entre ellos el modo más adecuado
• Transferencia rápida de datos gracias a la interfaz USB 3.0
• Gran sensor en color SONY Exmor para obtener imágenes luminosas y nítidas incluso en condiciones de poca luz
• «Inicio rápido»: instale el software incluido y la cámara estará lista para utilizarse
• Facilite las observaciones o haga demostraciones ante un público mostrando la imagen de la cámara en una pantalla externa

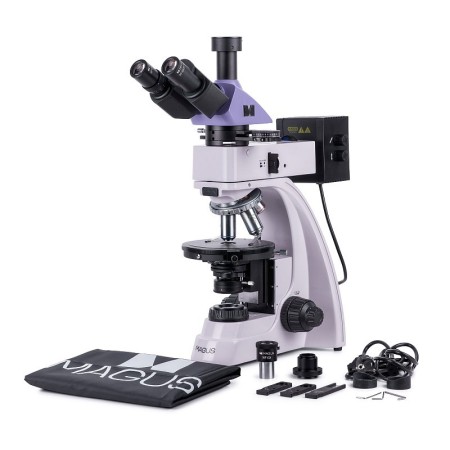

El paquete incluye:

• Cámara digital MAGUS CBF70 (cámara digital, cable USB, CD de instalación con controladores y software, manual de usuario y certificado de garantía)
• Base con entrada de alimentación, fuente de luz transmitida y condensador, mecanismo de enfoque, platina y revólver portaobjetivos
• Iluminador para observaciones con luz reflejada con alojamiento para la bombilla
• Cabezal trinocular
• Tubo intermedio con lentes de Bertrand, analizador y alojamiento para compensador
• Compensadores: compensador λ, compensador λ/4, cuña de cuarzo
• Objetivo planacromático al infinito: PL 5x/0,12 WD 26,1 mm
• Objetivo planacromático al infinito: PL 10x/0,25 WD 5,0 mm
• Objetivo planacromático al infinito: PL 40x/0,6 (con mecanismo de resorte) WD 3,98 mm
• Objetivo planacromático al infinito: PL 60x/0,7 (con mecanismo de resorte) WD 2,03 mm
• Ocular 10x/20 mm (2 unidades)
• Ocular 10x/20 mm con escala graduada. Valor de la escala: 0,1 mm
• Adaptador C-mount 1x
• Llave Allen
• Cable de alimentación
• Cubierta antipolvo
• Manual de usuario y certificado de garantía

Disponibles bajo pedido:

• Ocular 16x/11 mm (2 unidades)
• Ocular 20x/11 mm (2 unidades)
• Objetivo planacromático infinito: PL 2,5x/0,07 WD 11 mm
• Objetivo planacromático infinito: PL 50x/0,7 (con mecanismo de resorte) WD 3,67 mm
• Objetivo planacromático infinito: PL 80x/0,8 (con mecanismo de resorte) WD 1,25 mm
• Objetivo planacromático infinito: PL 100x/0,85 (con mecanismo de resorte) WD 0,4 mm
• Platina mecánica
• Portaobjetos de calibración
