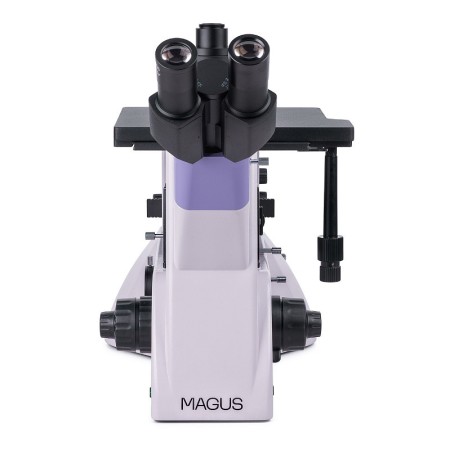

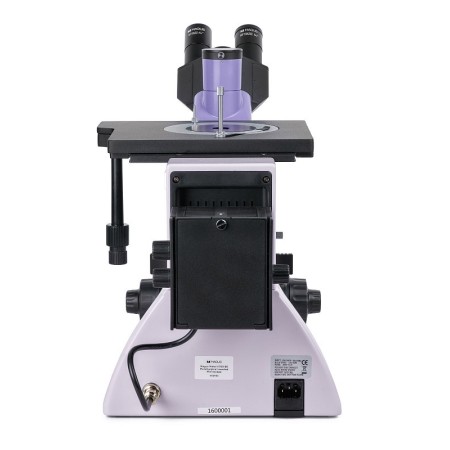

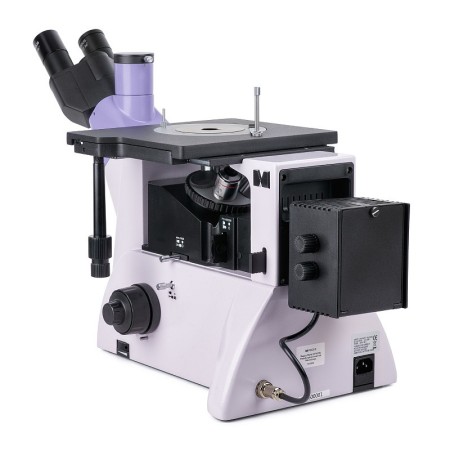

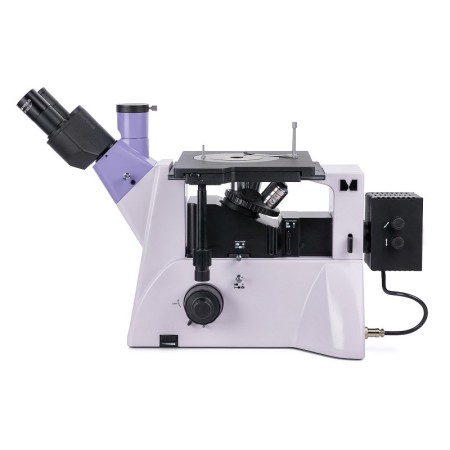

De digitale metallografische microscoop MAGUS Metal VD700 BD is een omgekeerde metallografische microscoop. Dit betekent dat de revolver met objectiefhouders zich onder het preparaat bevindt en dat observaties met gereflecteerd licht worden uitgevoerd. Beschikbare microscopietechnieken: helderveld, donkerveld of gepolariseerd licht. Deze microscoop wordt gebruikt voor het onderzoeken van metalen, legeringen, halfgeleidermaterialen en andere ondoorzichtige materialen met grote afmetingen en een gewicht tot 2 kg. De microscoop wordt veel gebruikt in industriële installaties, fabrieken, kwaliteitscontrolelaboratoria, universiteiten en onderzoekscentra.

Microscoop in gebruik »

Digitale camera

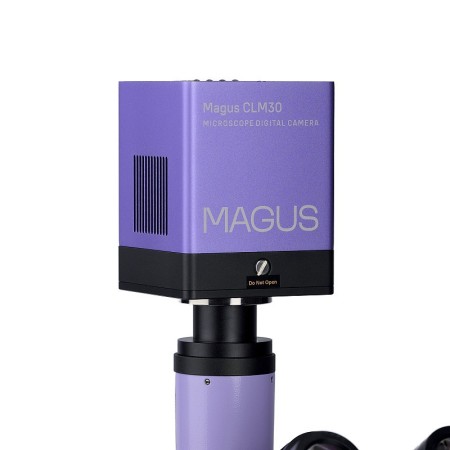

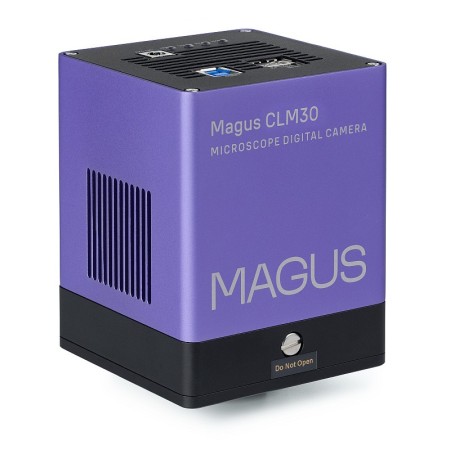

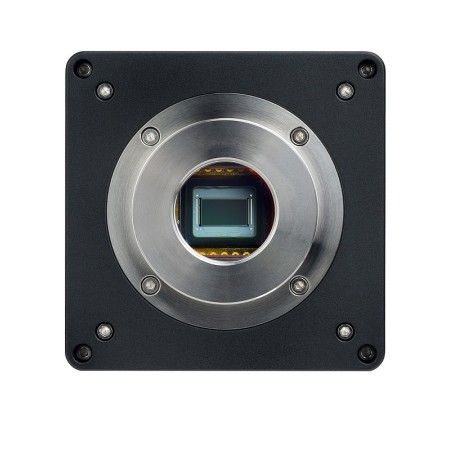

De digitale camera MAGUS CLM30 is ontworpen voor helderveld- en donkerveldmicroscopie en fluorescentiemicroscopie. De camera is uitgerust met een sensor van 8,3 MP en levert realistische beelden met een resolutie van 3840x2160 px. We raden aan de camera te gebruiken met objectieven van 4x, 10x, 20x en 40x. Bij gebruik van objectieven met een lage vergroting kan de gebruiker met de camera scherpere details zien.
Video's worden opgenomen met 45 fps of 70 fps, afhankelijk van de resolutie: de video's lopen vloeiend, met zachte overgangen tussen de beelden. De beweging van het preparaat wordt in realtime weergegeven, zonder vertraging. De camera maakt het observeren van bewegende objecten eenvoudiger en is geschikt voor academische demonstraties.
De camera is uitgerust met een USB 3.0-interface. De gegevensoverdracht is 10 keer sneller dan bij camera's met USB 2.0. De hogesnelheidscamera wordt aanbevolen voor professionele laboratoria, onderzoek of universitair onderwijs.

Optiek

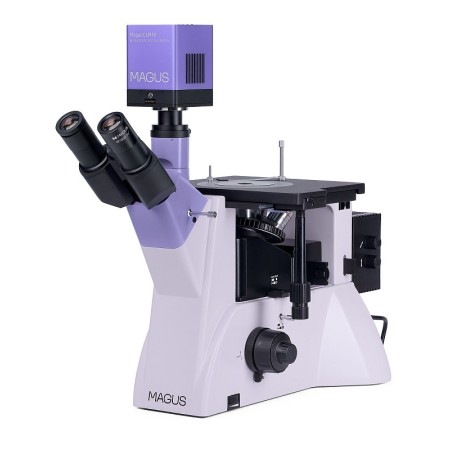

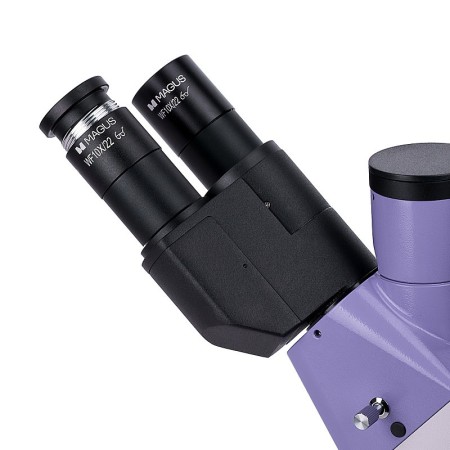

Dankzij het ontwerp van de microscoop kan de tubus in de normale richting worden gemonteerd of 180° worden gedraaid. Er kunnen een digitale camera en een monitor worden geïnstalleerd: de microscoopkop is voorzien van een trinoculaire tubus en het statief heeft een zijpoort voor een camera. Beide optische paden zijn voorzien van een beamsplitter: met een verhouding van 50:50 en 100:0 voor de microscoopkop, en 100:0 en 0:100 voor het statief.

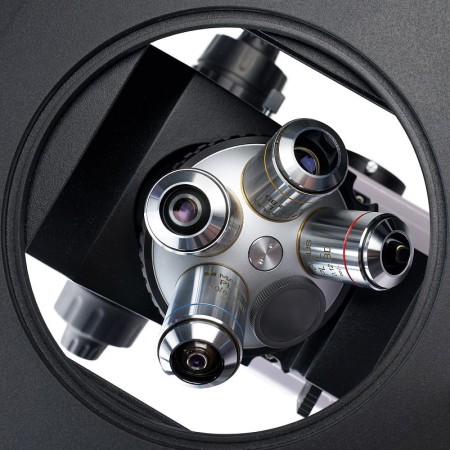

Een revolver met ruimte voor 5 objectieven bevindt zich onder het te observeren preparaat. Er zijn 4 sleuven voor de meegeleverde objectieven en een extra sleuf voor een aanvullend objectief. Alle objectieven voor deze microscoop zijn aangeduid met BD, wat betekent dat ze speciaal zijn ontworpen voor zowel helderveld- als donkerveldmicroscopie en een grote werkafstand hebben.

Verlichting

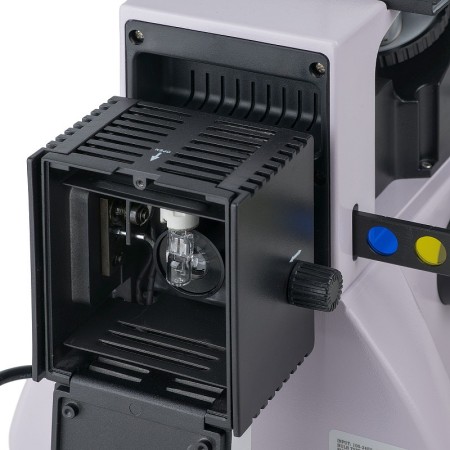

Lichtbron: 50 W-halogeenlamp. Het warme licht vermindert vermoeide ogen en is ideaal voor lange uren werken met de microscoop. Dankzij de krachtige verlichting worden scherpe, gedetailleerde beelden verkregen met elke microscopietechniek en elk objectief. De lichtbron kan langs drie assen worden gecentreerd en de Köhler-verlichting kan worden afgesteld met behulp van het veld- en apertuurdiafragma. Het verlichtingssysteem voor observaties met gereflecteerd licht omvat ook een polarisatievoorziening en de benodigde apparatuur voor donkerveldmicroscopie.

Tafel en scherpstelmechanisme

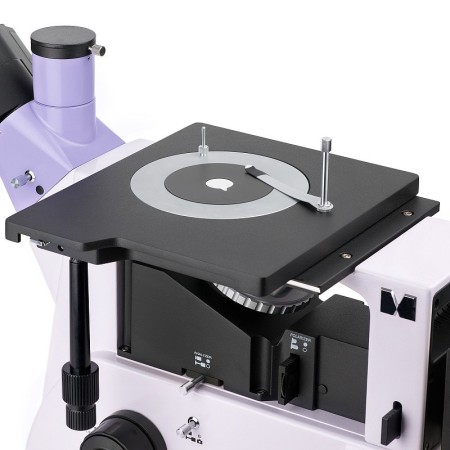

In het midden van de tafel bevindt zich een ronde, draaibare plaat. Afhankelijk van de gewenste observatie kunnen verschillende platen worden gebruikt; ze verschillen in de diameter van de opening: 10 mm, 20 mm of 30 mm. Nadat het preparaat op de tafel is geplaatst, kan het met een houdersysteem worden vastgezet. Het preparaat beweegt samen met de tafel in twee richtingen: langs de X-as en de Y-as. De grove scherpstelling (met een macroschroef met vergrendelknop en spanningsregeling) en de fijne scherpstelling dienen om de scherpte af te stellen. De coaxiale knoppen voor grove en fijne scherpstelling (macro- en microschroef) bevinden zich aan beide zijden, zodat u tijdens het gebruik van de microscoop uw handen op de tafel kunt laten rusten en ze niet in de lucht hoeft te houden om het instrument af te stellen.

Accessoires

Door extra accessoires toe te voegen aan de microscoop MAGUS Metal V700 BD kunnen de prestaties ervan worden verbeterd. Het assortiment accessoires omvat oculairs, objectieven voor helderveld en donkerveld met grote werkafstand, digitale camera's en kalibratiepreparaten.

Belangrijkste kenmerken van de microscoop:

• Tafel met ronde plaat en openingen van 10 mm, 20 mm en 30 mm; geschikt voor het onderzoeken van grote en zware preparaten
• Microscopietechnieken: helderveld, donkerveld of gepolariseerd licht
• De microscoopkop kan tijdens de installatie 180° worden gedraaid
• Twee mogelijkheden voor de plaatsing van een digitale camera en installatie van een monitor: de trinoculaire tubus en de zijpoort voor de camera; beamsplitter: 100:0 en 0:100 in het microscoopstatief, 50:50 en 100:0 in de trinoculaire kop
• Krachtige verlichting met een halogeenlamp (50 W) voor comfortabel observeren met donkerveldtechnieken, helderheidsregeling, Köhler-verlichting, kleurfilters en een lichtbron die langs drie assen kan worden gecentreerd
• Optionele accessoires om de prestaties van de microscoop te verbeteren

Belangrijkste kenmerken van de camera:

• Voor donkerveldmicroscopie en fluorescentiemicroscopie met objectieven van 4x, 10x, 20x en 40x
• Resolutie van 8,3 MP: bij observaties met objectieven met een lage vergroting kan de gebruiker met de camera scherpere details zien
• 45 fps en 70 fps, bij respectievelijk 3840x2160 pixels en 1920x1080 pixels resolutie, voor het observeren van preparaten met bewegende elementen, het opnemen van video's en het verplaatsen van het preparaat zonder schokken of vertragingen
• De Peltier-cel verlaagt de temperatuur van de sensor tijdens langdurig gebruik en elimineert thermische ruis, zodat een lange sluitertijd kan worden gebruikt bij het maken van foto's.
• De SONY Exmor CMOS-sensor met achtergrondverlichting en kleurweergave levert beelden met weinig ruis en een hoge lichtgevoeligheid, zelfs bij weinig licht. Er kunnen scherpere, helderdere beelden met verzadigde kleuren worden gemaakt.
• USB 3.0-interface voor snelle en vloeiende gegevensoverdracht
• Software voor het opnemen en bewerken van foto's en video's, externe weergavefuncties en lineaire en hoekmetingen

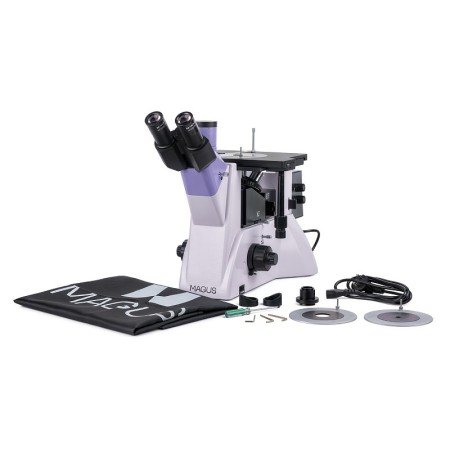

De verpakking bevat:

• De digitale camera MAGUS CLM30 (digitale camera, USB-kabel, 12 V-adapter, 3 A, beschermhoes, installatie-cd met stuurprogramma en software, gebruikershandleiding en garantiebewijs)
• Statief met stroomaansluiting, scherpstelmechanisme, tafel en revolver met objectiefhouders
• Verlichting voor observaties met gereflecteerd licht, met lampbehuizing
• Trinoculaire kop
• Infinity-planachromatisch objectief: PL L5x/0,12 BD WD 9,7 mm
• Infinity-planachromatisch objectief: PL L10x/0,25 BD WD 9,3 mm
• Infinity-planachromatisch objectief: PL L20x/0,40 BD WD 7,2 mm
• Infinity-planachromatisch objectief: PL L50х/0,70 BD WD 2,5 mm
• Oculair 10x/22 mm met lange oogafstand (2 stuks)
• C-mountadapter 1x
• Inbussleutel
• Netsnoer voor wisselstroom
• Stofhoes
• Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

• Oculair 10x/22 mm met schaalverdeling
• Oculair 12,5x/14 mm (2 stuks)
• Oculair 15x/15 mm (2 stuks)
• Oculair 20x/12 mm (2 stuks)
• Oculair 25x/9 mm (2 stuks)
• Infinity-planachromatisch objectief: PL L40x/0,60 BD WD 3,0 mm
• Infinity-planachromatisch objectief: PL L60x/0,70 BD WD: 1,9 mm
• Infinity-planachromatisch objectief: PL L80x/0,80 BD WD: 0,8 mm
• Infinity-planachromatisch objectief: PL L100х/0,85 (droog) BD WD: 0,4 mm
• Kalibratiepreparaat
