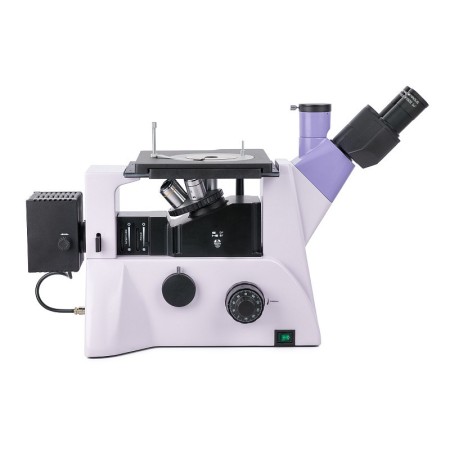

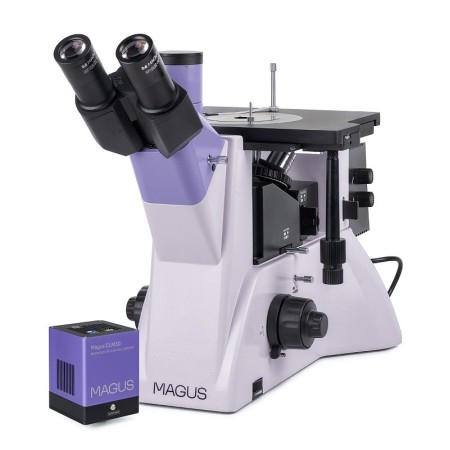

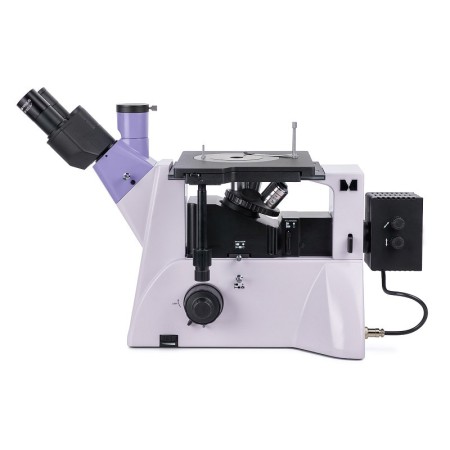

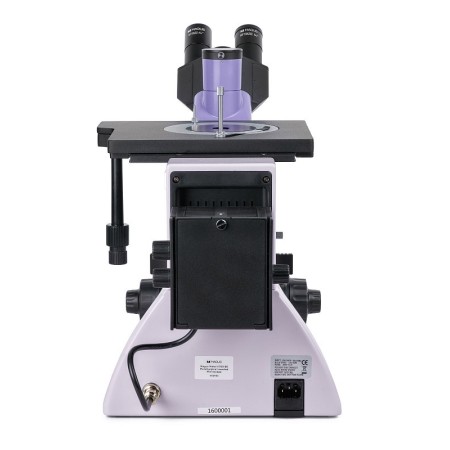

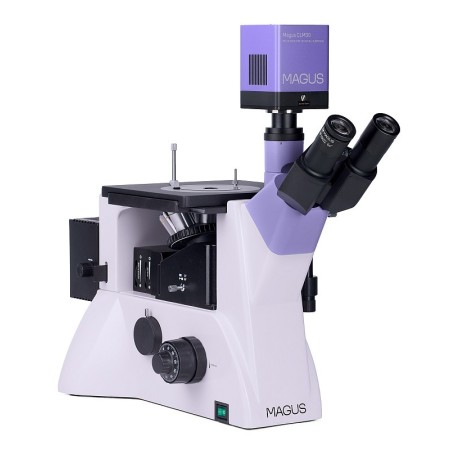

El microscopio metalográfico digital MAGUS Metal VD700 BD es un microscopio metalográfico invertido: esto significa que el revólver portaobjetivos se encuentra debajo de la muestra y que las observaciones se realizan con luz reflejada. Técnicas de microscopía disponibles: campo claro, campo oscuro o luz polarizada. Este microscopio se utiliza para examinar metales, aleaciones, materiales semiconductores y otros materiales opacos de gran tamaño y con un peso de hasta 2 kg. Se utiliza ampliamente en instalaciones industriales, fábricas, laboratorios de control de calidad, universidades y centros de investigación.

Microscopio en uso »

Cámara digital

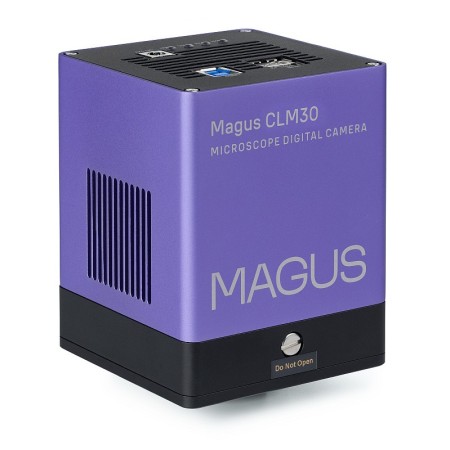

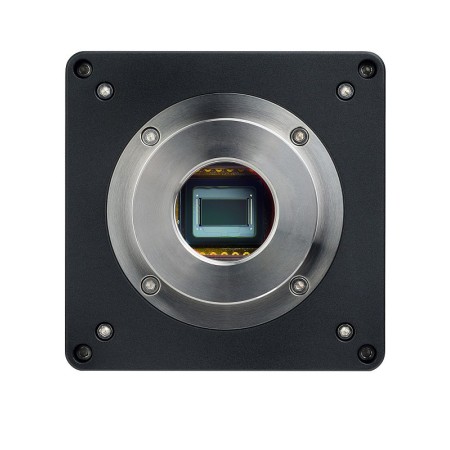

La cámara digital MAGUS CLM30 está diseñada para microscopía de campo claro y oscuro y fluorescencia. La cámara está equipada con un sensor de 8,3 MP y produce imágenes realistas con una resolución de 3840x2160 px. Se recomienda utilizar la cámara con objetivos de 4x, 10x, 20x y 40x. Al utilizar objetivos de bajo aumento, la cámara permite al usuario ver detalles más nítidos.
Los vídeos se graban a 45 fps o 70 fps, según la resolución: se reproducen con fluidez y con transiciones suaves y graduales entre fotogramas. El movimiento de la muestra se muestra en tiempo real, sin retrasos. La cámara facilita la observación de objetos en movimiento y es adecuada para demostraciones académicas.
La cámara está equipada con una interfaz USB 3.0. La velocidad de transferencia de datos es 10 veces superior a la de las cámaras USB 2.0. Se recomienda esta cámara de alta velocidad para laboratorios profesionales, investigación o formación universitaria.

Óptica

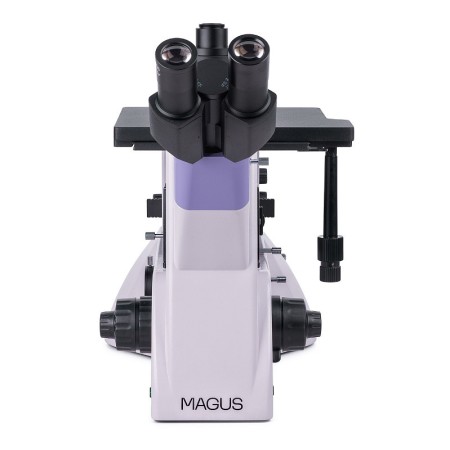

El diseño del microscopio permite montar el cabezal en posición normal o girado 180°. Es posible instalar una cámara digital y un monitor: el cabezal del microscopio está equipado con un tubo trinocular y el soporte cuenta con un puerto lateral para la cámara. Ambos trayectos ópticos incorporan un divisor de haz: con una relación de 50:50 y 100:0 en el cabezal del microscopio, y de 100:0 y 0:100 en el soporte.

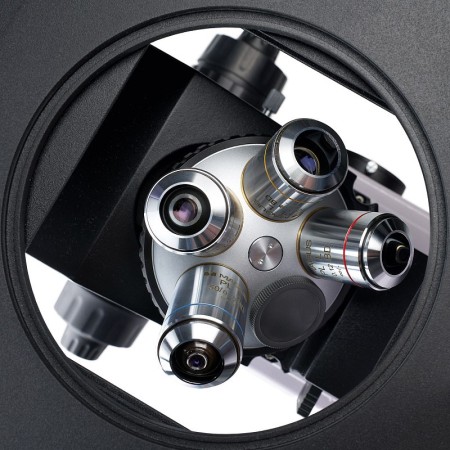

El revólver portaobjetivos para 5 objetivos está situado debajo de la muestra que se va a observar. Hay 4 ranuras para instalar los objetivos incluidos en el paquete y una ranura adicional para un objetivo opcional. Todos los objetivos para este microscopio llevan la etiqueta BD, es decir, están diseñados específicamente para microscopía de campo claro y de campo oscuro, y tienen una gran distancia de trabajo.

Iluminación

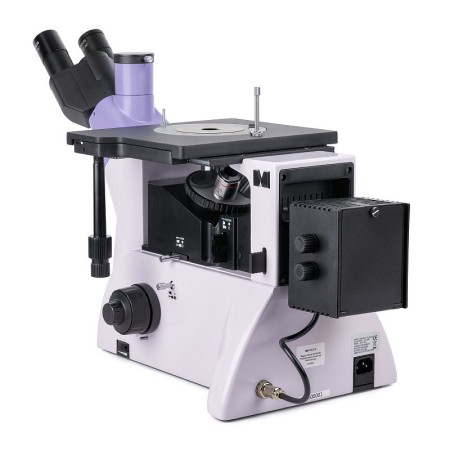

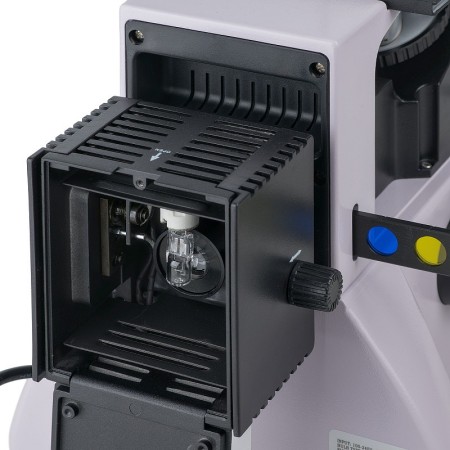

Fuente de luz: lámpara halógena de 50 W. La luz cálida reduce la fatiga visual y es ideal para largas horas de trabajo con el microscopio. Gracias a la potente iluminación, se obtienen imágenes nítidas y ricas en detalles con cualquier técnica de microscopía y cualquier objetivo. La fuente de luz puede centrarse en los tres ejes y la iluminación de Köhler puede ajustarse mediante los diafragmas de campo y de apertura. El sistema de iluminación para observaciones con luz reflejada también incluye un dispositivo de polarización y el equipo necesario para la microscopía de campo oscuro.

Platina y mecanismo de enfoque

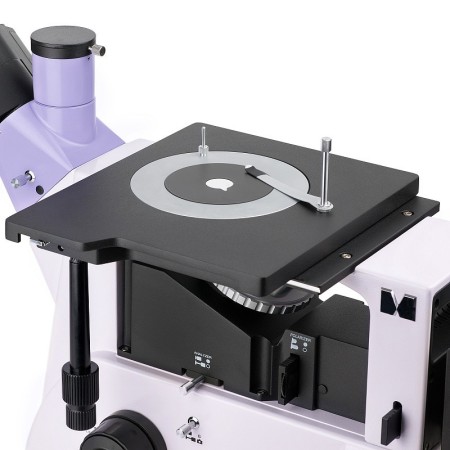

En el centro de la platina hay una placa redonda giratoria. Se pueden utilizar distintas placas, según el tipo de observación que se desee realizar; se diferencian por el diámetro del orificio: 10 mm, 20 mm o 30 mm. Después de colocar la muestra en la platina, es posible fijarla con un sistema de sujeción. La muestra se desplaza junto con la platina en dos direcciones: a lo largo de los ejes X e Y. Los mecanismos de enfoque macrométrico (con tornillo macrométrico dotado de mando de bloqueo y ajuste de tensión) y micrométrico sirven para ajustar la nitidez. Los mandos coaxiales de enfoque macrométrico y micrométrico (tornillo macro y micrométrico) están situados a ambos lados, de modo que se pueden apoyar las manos sobre la mesa mientras se utiliza el microscopio, sin tener que mantenerlas en el aire para ajustar el instrumento.

Accesorios

Al añadir accesorios al microscopio MAGUS Metal V700 BD, es posible mejorar sus prestaciones. La gama de accesorios incluye oculares, objetivos de campo oscuro y campo claro con gran distancia de trabajo, cámaras digitales y portaobjetos de calibración.

Características principales del microscopio:

• Platina con placa redonda y orificios de 10 mm, 20 mm y 30 mm; adecuada para examinar muestras grandes y pesadas
• Técnicas de microscopía de campo claro, campo oscuro o luz polarizada
• Posibilidad de girar el cabezal del microscopio 180° durante la instalación
• Dos opciones para alojar una cámara digital e instalar un monitor: el tubo trinocular y el puerto lateral para la cámara; divisor de haz: 100:0 y 0:100 en el soporte del microscopio, 50:50 y 100:0 en el cabezal trinocular
• Potente iluminación con lámpara halógena (50 W) para observaciones cómodas con técnicas de campo oscuro, control del brillo, iluminación de Köhler, filtros de color y una fuente de luz que puede centrarse en tres ejes
• Accesorios opcionales para mejorar las prestaciones del microscopio

Características principales de la cámara:

• Para microscopía de campo oscuro y fluorescencia con objetivos de 4x, 10x, 20x y 40x
• Resolución de 8,3 MP: al realizar observaciones con objetivos de bajo aumento, la cámara permite al usuario ver detalles más nítidos
• 45 fps y 70 fps, respectivamente a una resolución de 3840x2160 píxeles y 1920x1080 píxeles, para observar muestras con elementos móviles, grabar vídeos y mover la preparación sin saltos ni retrasos
• La célula Peltier reduce la temperatura del sensor durante el funcionamiento prolongado y elimina el ruido térmico, lo que permite utilizar un tiempo de exposición largo al tomar fotografías.
• El sensor CMOS SONY Exmor retroiluminado en color ofrece imágenes con poco ruido y alta sensibilidad a la luz, incluso en condiciones de poca iluminación. Permite obtener imágenes más nítidas, luminosas y con colores saturados.

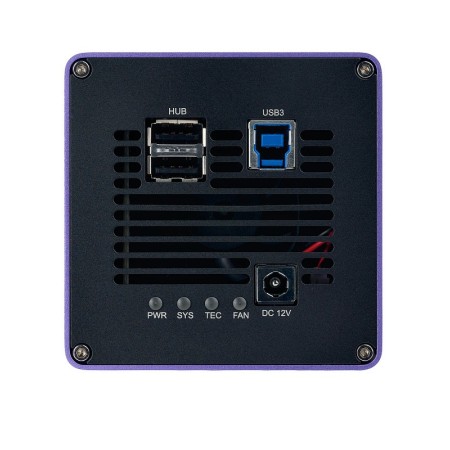

• Interfaz USB 3.0 para una transferencia de datos rápida y fluida
• Software para grabar y editar fotos y vídeos, funciones de visualización externa y mediciones lineales y angulares

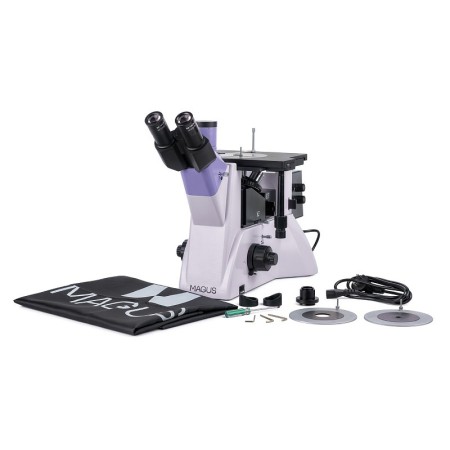

El paquete incluye:

• La cámara digital MAGUS CLM30 (cámara digital, cable USB, adaptador 12 V, 3 A, estuche, CD de instalación con controladores y software, manual de usuario y certificado de garantía)
• Soporte con entrada de alimentación, mecanismo de enfoque, platina y revólver portaobjetivos
• Iluminador para observaciones con luz reflejada con alojamiento para bombilla
• Cabezal trinocular
• Objetivo planacromático infinito: PL L5x/0,12 BD WD 9,7 mm
• Objetivo planacromático infinito: PL L10x/0,25 BD WD 9,3 mm
• Objetivo planacromático infinito: PL L20x/0,40 BD WD 7,2 mm
• Objetivo planacromático infinito: PL L50х/0,70 BD WD 2,5 mm
• Ocular 10x/22 mm con gran distancia pupilar (2 unidades)
• Adaptador con montura C 1x
• Llave Allen
• Cable de alimentación para red de CA
• Cubierta antipolvo
• Manual de usuario y certificado de garantía

Disponibles bajo pedido:

• Ocular 10x/22 mm con escala graduada
• Ocular 12,5x/14 mm (2 unidades)
• Ocular 15x/15 mm (2 unidades)
• Ocular 20x/12 mm (2 unidades)
• Ocular 25x/9 mm (2 unidades)
• Objetivo planacromático infinito: PL L40x/0,60 BD WD 3,0 mm
• Objetivo planacromático infinito: PL L60x/0,70 BD WD: 1,9 mm
• Objetivo planacromático infinito: PL L80x/0,80 BD WD: 0,8 mm
• Objetivo planacromático infinito: PL L100х/0,85 (en seco) BD WD: 0,4 mm
• Portaobjetos de calibración
