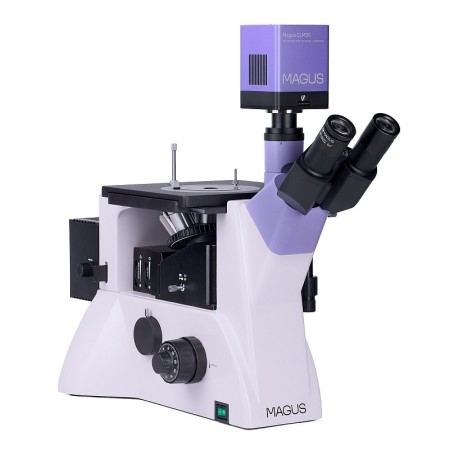

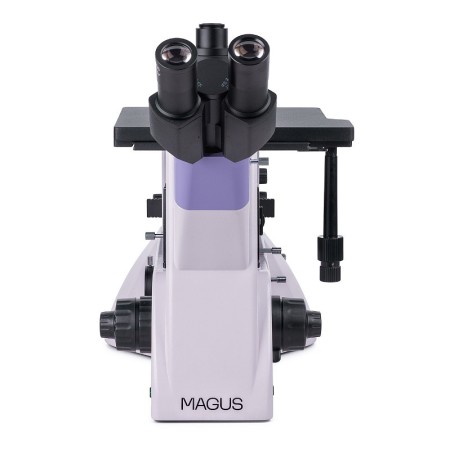

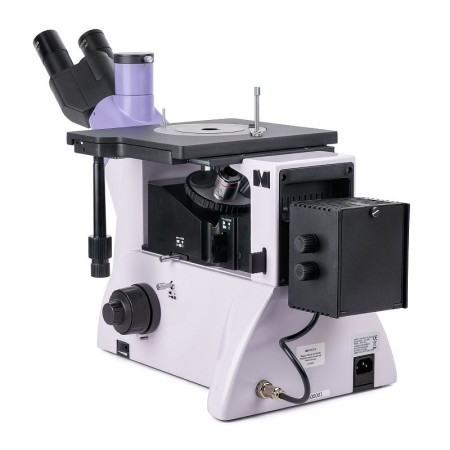

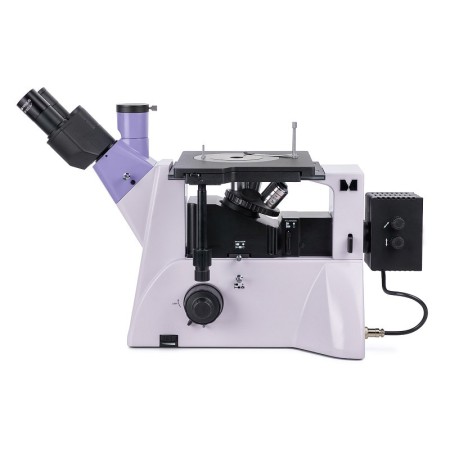

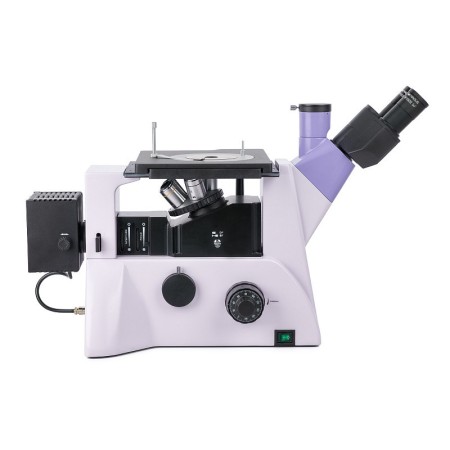

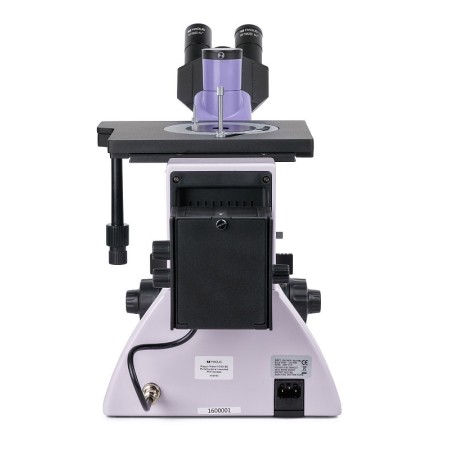

Le microscope métallographique numérique MAGUS Metal VD700 BD est un microscope métallographique inversé : cela signifie que le revolver porte-objectifs se trouve sous l’échantillon et que les observations sont effectuées en lumière réfléchie. Techniques de microscopie disponibles : champ clair, champ sombre ou lumière polarisée. Ce microscope est utilisé pour examiner les métaux, les alliages, les matériaux semi-conducteurs et d’autres matériaux opaques de grandes dimensions et d’un poids pouvant atteindre 2 kg. Il est largement utilisé dans les installations industrielles, les usines, les laboratoires de contrôle qualité ainsi que les universités et les centres de recherche.

Microscope en cours d’utilisation »

Caméra numérique

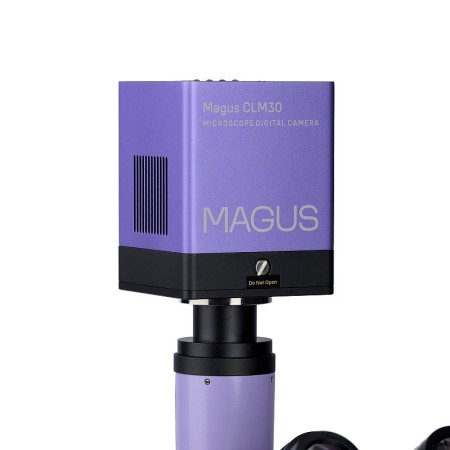

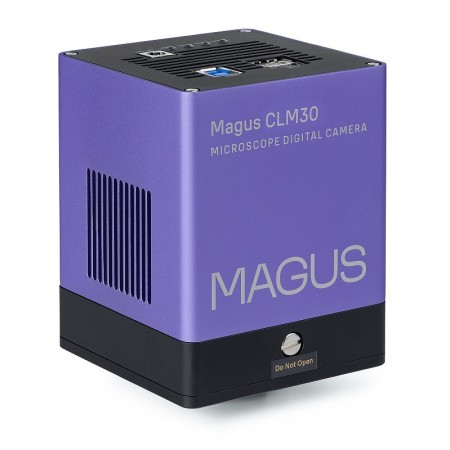

La caméra numérique MAGUS CLM30 est conçue pour la microscopie en champ clair et en champ sombre, ainsi que pour la fluorescence. La caméra est équipée d’un capteur de 8,3 MP et produit des images réalistes d’une résolution de 3840x2160 px. Il est recommandé d’utiliser la caméra avec des objectifs 4x, 10x, 20x et 40x. Lorsqu’elle est utilisée avec des objectifs à faible grossissement, la caméra permet à l’utilisateur de voir des détails plus nets.
Les vidéos sont enregistrées à 45 fps ou 70 fps selon la résolution : leur lecture est fluide, avec des transitions douces et délicates entre les images. Le mouvement de l’échantillon est affiché en temps réel, sans délai. La caméra facilite l’observation d’objets en mouvement et convient aux démonstrations pédagogiques.
La caméra est équipée d’une interface USB 3.0. Le débit de transfert des données est 10 fois plus rapide que celui des caméras USB 2.0. Cette caméra haute vitesse est recommandée pour les laboratoires professionnels, la recherche ou la formation universitaire.

Optique

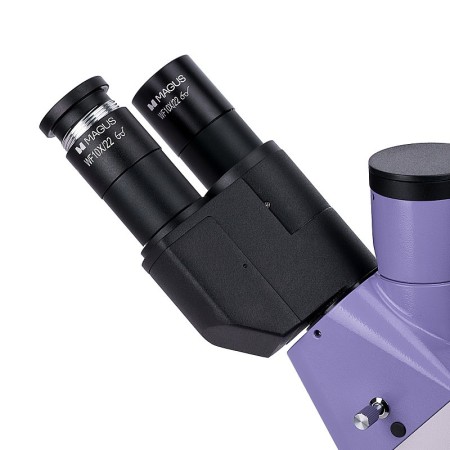

La conception du microscope permet de monter la tête dans sa position normale ou de la faire pivoter de 180°. Il est possible d’installer une caméra numérique et un moniteur : la tête du microscope est équipée d’un tube trinoculaire et une sortie latérale pour caméra est présente sur le statif. Un séparateur de faisceau est présent dans les deux trajets optiques : rapports de 50:50 et 100:0 pour la tête du microscope, 100:0 et 0:100 pour le statif.

Un revolver porte-objectifs pour 5 objectifs est placé sous l’échantillon à observer. Il comporte 4 logements pour installer les objectifs fournis et un logement supplémentaire pour un objectif additionnel. Tous les objectifs de ce microscope portent le marquage BD, ce qui signifie qu’ils sont spécialement conçus pour la microscopie en champ clair comme en champ sombre, et qu’ils offrent une longue distance de travail.

Éclairage

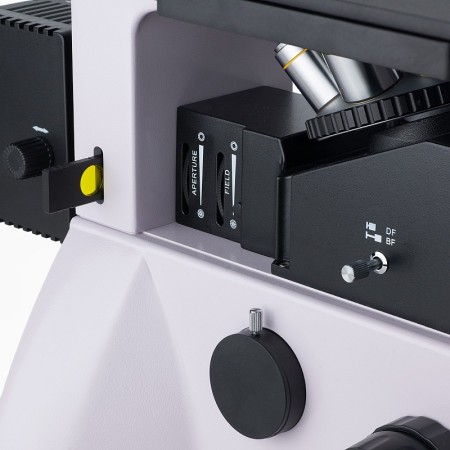

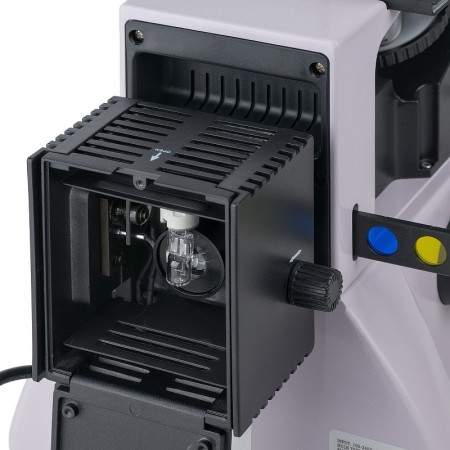

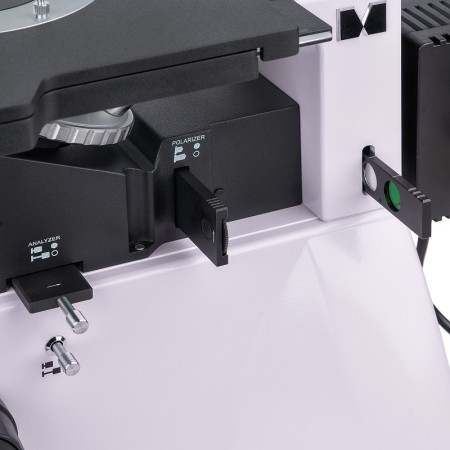

Source lumineuse : lampe halogène de 50 W. Sa lumière chaude réduit la fatigue oculaire et convient parfaitement aux longues heures de travail au microscope. Grâce à son éclairage puissant, elle produit des images nettes et riches en détails avec toutes les techniques de microscopie et tous les objectifs. La source lumineuse peut être centrée selon les trois axes et l’éclairage de Köhler peut être réglé à l’aide des diaphragmes de champ et d’ouverture. Le système d’éclairage pour les observations en lumière réfléchie comprend également un dispositif de polarisation et l’équipement nécessaire à la microscopie en champ sombre.

Platine et mécanisme de mise au point

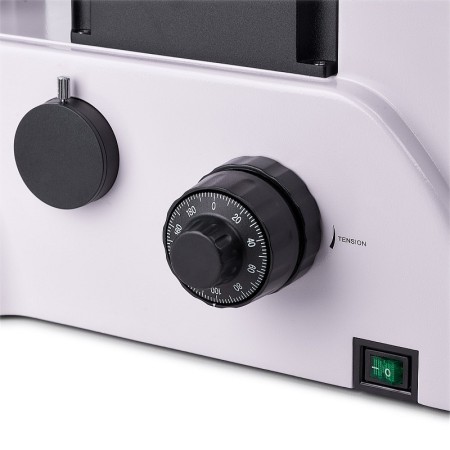

Une platine ronde rotative est placée au centre de la platine. Différentes platines peuvent être utilisées selon le type d’observation souhaité ; elles se distinguent par le diamètre de leur orifice : 10 mm, 20 mm ou 30 mm. Après avoir placé l’échantillon sur la platine, il est possible de le fixer à l’aide d’un système de maintien. L’échantillon se déplace avec la platine dans deux directions : le long de l’axe X et de l’axe Y. Les mécanismes de mise au point grossière (avec une vis macrométrique dotée d’une molette de blocage et de réglage de la tension) et fine servent à régler la netteté. Les molettes coaxiales de mise au point grossière et fine (vis macro- et micrométrique) sont placées de chaque côté, ce qui permet de poser les mains sur la table pendant l’utilisation du microscope, sans avoir à les maintenir en l’air pour régler l’instrument.

Accessoires

L’ajout d’accessoires supplémentaires au microscope MAGUS Metal V700 BD permet d’en améliorer les performances. La gamme d’accessoires comprend des oculaires, des objectifs pour champ sombre et champ clair à longue distance de travail, des caméras numériques et des lames de calibration.

Caractéristiques principales du microscope :

• Platine avec plaque ronde et orifices de 10 mm, 20 mm et 30 mm ; convient à l’examen d’échantillons volumineux et lourds
• Techniques de microscopie en champ clair, en champ sombre ou avec lumière polarisée
• Possibilité de faire pivoter la tête du microscope de 180° lors de l’installation
• Deux options pour accueillir la caméra numérique et installer un moniteur : le tube trinoculaire et la sortie latérale pour caméra ; séparateur de faisceau : 100:0 et 0:100 dans le statif du microscope, 50:50 et 100:0 dans la tête trinoculaire
• Éclairage puissant par lampe halogène (50 W) pour des observations confortables avec les techniques en champ sombre, réglage de la luminosité, éclairage de Köhler, filtres colorés et source lumineuse centrable selon trois axes
• Accessoires en option pour améliorer les performances du microscope

Caractéristiques principales de la caméra :

• Pour la microscopie en champ sombre et la fluorescence avec des objectifs 4x, 10x, 20x et 40x
• Résolution de 8,3 MP : lors d’observations avec des objectifs à faible grossissement, la caméra permet à l’utilisateur de voir des détails plus nets
• 45 fps et 70 fps, respectivement à une résolution de 3840x2160 pixels et de 1920x1080 pixels, pour observer des échantillons comportant des éléments mobiles, enregistrer des vidéos et déplacer la préparation sans saccades ni délais
• La cellule Peltier abaisse la température du capteur pendant un fonctionnement prolongé et élimine le bruit thermique, ce qui permet d’utiliser une vitesse d’obturation lente lors de la prise de photos.

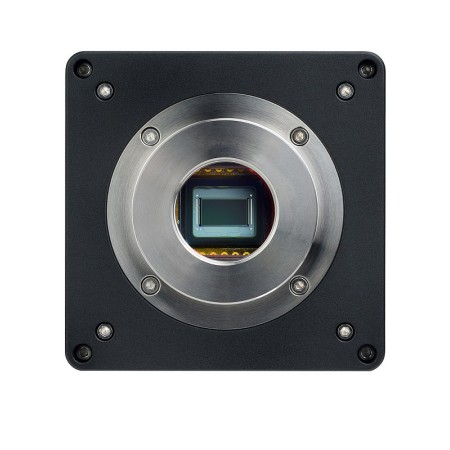

• Le capteur CMOS couleur SONY Exmor rétroéclairé produit des images peu bruitées et présente une grande sensibilité à la lumière, même dans des conditions de faible éclairage. Il permet d’obtenir des images plus nettes, plus lumineuses et aux couleurs saturées.

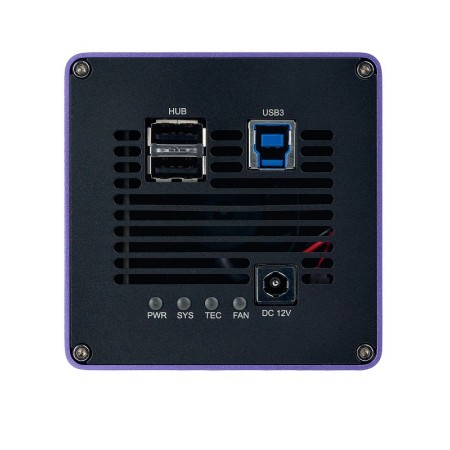

• Interface USB 3.0 pour un transfert de données rapide et fluide
• Logiciel d’enregistrement et de retouche de photos et de vidéos, fonctions d’affichage externe, mesures linéaires et angulaires

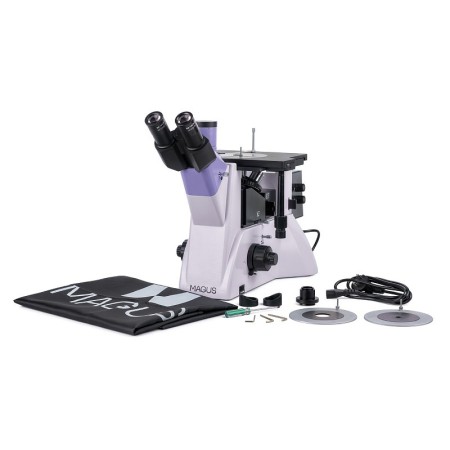

Contenu de l’emballage :

• La caméra numérique MAGUS CLM30 (caméra numérique, câble USB, adaptateur 12 V, 3 A, étui, CD d’installation avec pilotes et logiciel, manuel d’utilisation et certificat de garantie)
• Statif avec entrée d’alimentation, mécanisme de mise au point, platine et revolver porte-objectifs
• Illuminateur pour les observations en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Objectif plan achromatique à l’infini : PL L5x/0,12 BD WD 9,7 mm
• Objectif plan achromatique à l’infini : PL L10x/0,25 BD WD 9,3 mm
• Objectif plan achromatique à l’infini : PL L20x/0,40 BD WD 7,2 mm
• Objectif plan achromatique à l’infini : PL L50х/0,70 BD WD 2,5 mm
• Oculaire 10x/22 mm avec long dégagement oculaire (2 pièces)
• Adaptateur C-mount 1x
• Clé Allen
• Câble d’alimentation secteur CA
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique à l’infini : PL L40x/0,60 BD WD 3,0 mm
• Objectif plan achromatique à l’infini : PL L60x/0,70 BD WD : 1,9 mm
• Objectif plan achromatique à l’infini : PL L80x/0,80 BD WD : 0,8 mm
• Objectif plan achromatique à l’infini : PL L100х/0,85 (à sec) BD WD : 0,4 mm
• Lame de calibration
