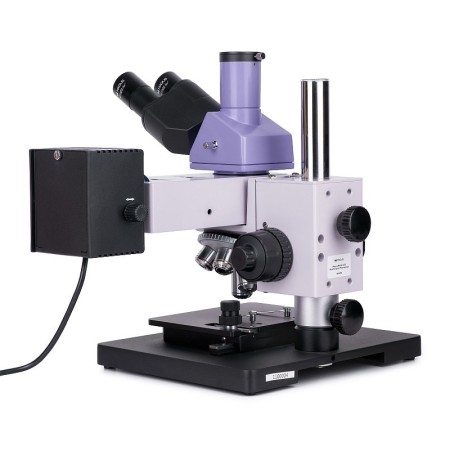

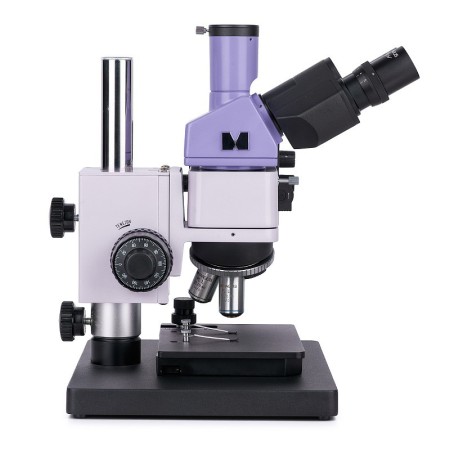

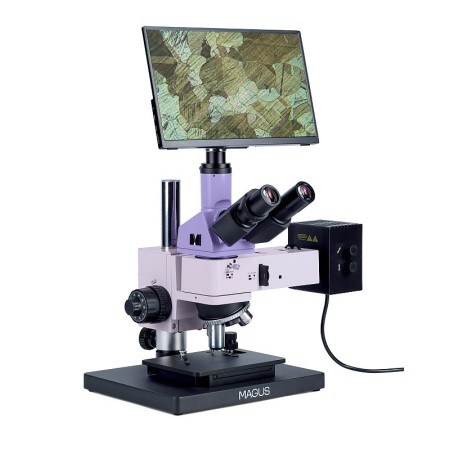

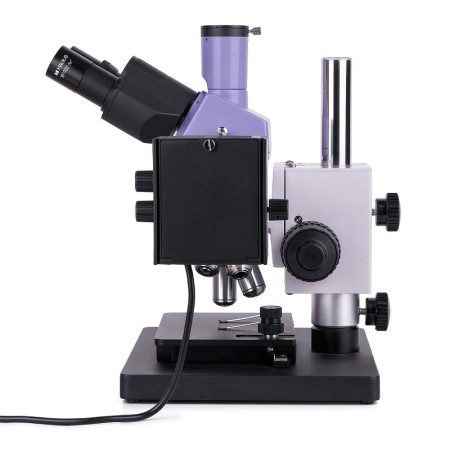

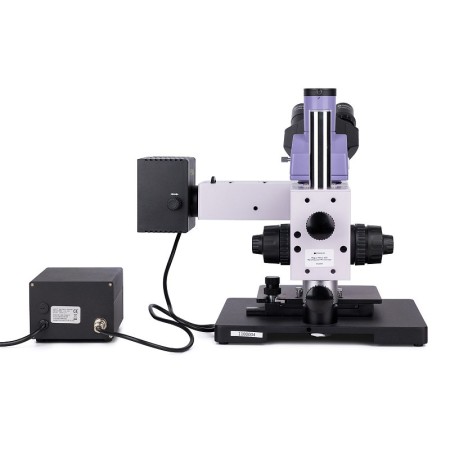

Le microscope métallographique à lumière réfléchie MAGUS Metal D630 LCD est utilisé pour examiner la microstructure d’objets opaques de toutes hauteurs et dimensions. Les objets examinés sont des métaux, des alliages, des semi-conducteurs et des revêtements de peinture. Les techniques de microscopie disponibles sont le champ clair et la lumière polarisée. L’un des avantages du microscope est sa taille compacte, qui le rend idéal pour les laboratoires disposant d’un espace de travail et de rangement limité. Le microscope MAGUS Metal 630 est le choix idéal pour les entreprises de divers secteurs, les centres de recherche et les départements universitaires.

Caméra numérique

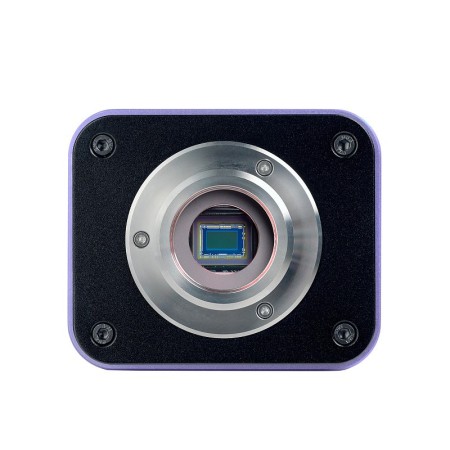

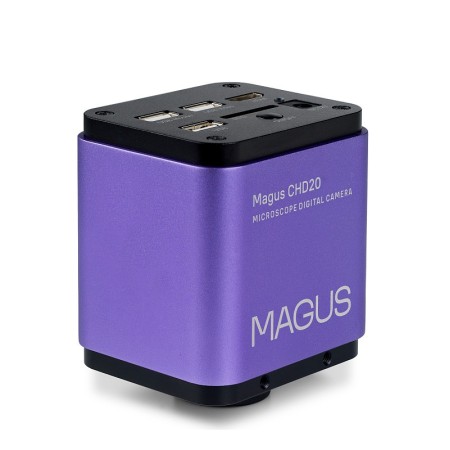

La caméra numérique MAGUS CHD20 est équipée d’un capteur de 2 MP et produit des images Full HD réalistes à une résolution de 1920x1080 px. La caméra présente une sensibilité élevée à la lumière, adaptée aux observations sous lumière fluorescente. Grâce à l’utilisation de filtres en mosaïque des couleurs primaires R, V, B, elle produit des images nettes avec un faible courant d’obscurité.

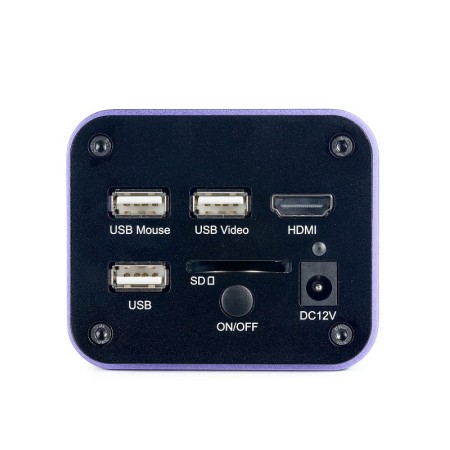

La caméra utilise une interface HDMI pour se connecter directement à un moniteur TV ou à un projecteur. Ainsi, elle fonctionne de manière autonome, sans PC. L’interface HDMI permet un transfert rapide et stable de la caméra vers l’écran externe. Une interface supplémentaire USB 2.0 est disponible pour connecter la caméra à un PC.
La vidéo est enregistrée à 60 ips ou 50 ips, selon l’interface de sortie vidéo.
La caméra combine une fréquence d’images élevée et une bande passante HDMI importante ; les vidéos sont donc fluides, sans blocage ni saut d’image. À la résolution maximale, l’image est très détaillée, les objets en mouvement sont visibles sans défaut et leur affichage ne présente aucun retard.

Moniteur

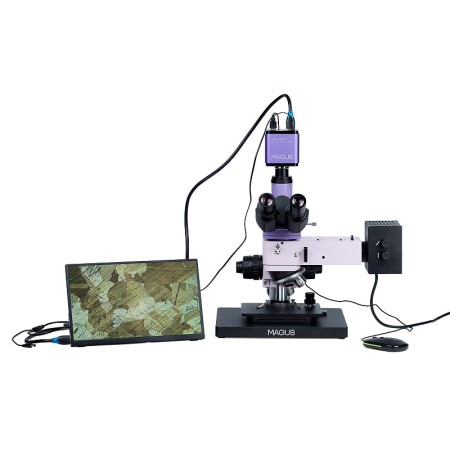

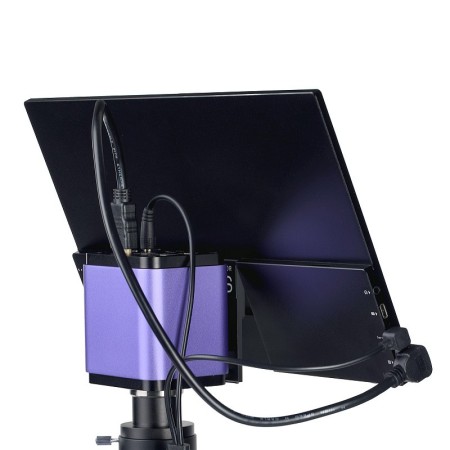

Les moniteurs MAGUS MCD fonctionnent avec les caméras MAGUS CHD afin de former un système d’imagerie complet pour les microscopes MAGUS.
La connexion à la caméra s’effectue via son interface HDMI. Le moniteur affiche des images en temps réel. Son écran LCD IPS offre un grand angle de vision, une luminosité élevée et un bon contraste. Même lorsque l’on regarde l’écran sous un angle important, l’image n’est pas déformée. La taille de l’écran est de 13,3''.

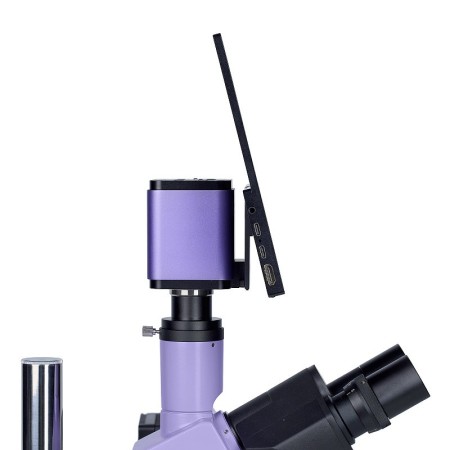

Le moniteur peut être posé sur une surface horizontale à l’aide d’un support pliable ou monté directement sur une caméra ou un trépied.

Optique

L’optique du microscope est corrigée à l’infini. Le tube trinoculaire destiné au montage de la caméra est placé à la verticale. Il est possible de diriger le faisceau lumineux vers l’oculaire ou dans le tube trinoculaire. La caméra n’est pas incluse dans la configuration de base. L’inclinaison de 30° de la tête binoculaire permet de travailler confortablement pendant de nombreuses heures. L’oculaire gauche est doté d’un dispositif de correction dioptrique permettant d’adapter l’optique à la vue de l’utilisateur.

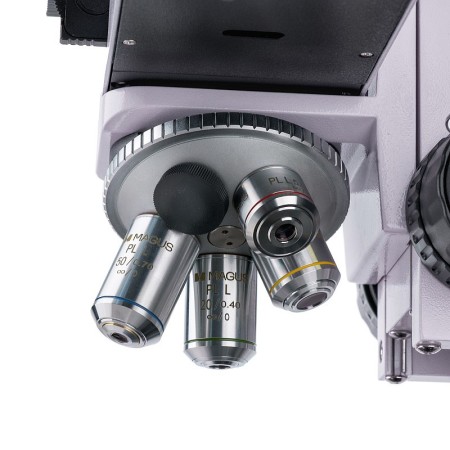

La tourelle porte-objectifs comporte 5 logements. Le kit comprend 4 objectifs plan achromatiques. Une fois installés, il reste un logement libre pour installer un objectif en option. Les objectifs à longue distance de travail sont conçus pour la microscopie en champ clair.

Éclairage

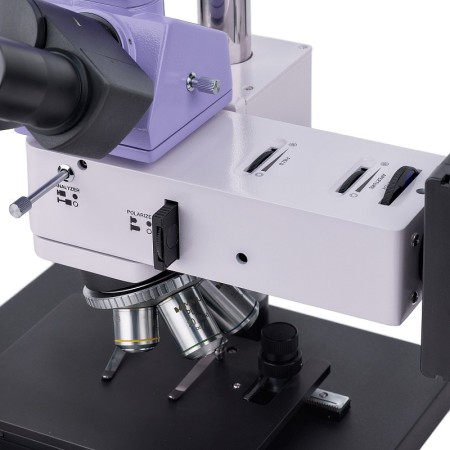

Le microscope utilise uniquement un éclairage par lumière réfléchie. Le système d’éclairage comprend un dispositif de polarisation, un diaphragme d’ouverture et un diaphragme de champ. Source lumineuse : lampe halogène de 30 W. La lumière émise n’éblouit pas et ne fatigue pas les yeux. Le diaphragme et la source lumineuse peuvent être centrés. Il est également possible de régler l’éclairage de Köhler. Le kit comprend des filtres colorés.

Platine et mécanisme de mise au point

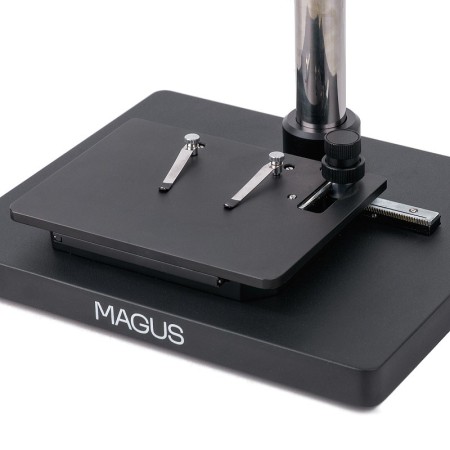

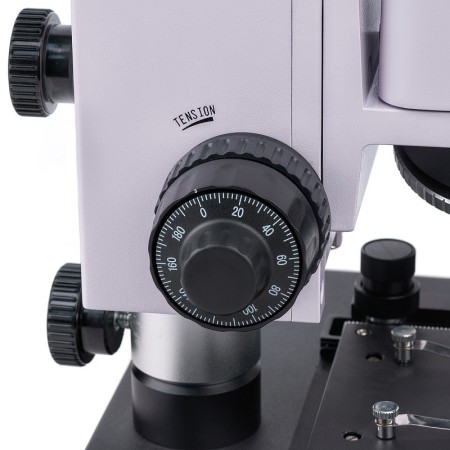

Le statif et le mécanisme de mise au point de conception innovante présentent deux avantages : un format compact et la possibilité d’observer des échantillons de toutes hauteurs. Le microscope peut facilement être placé sur une paillasse de laboratoire d’une hauteur maximale de 40 cm. Il est possible d’examiner de petits échantillons à l’aide d’une platine à deux axes. La mise au point s’effectue au moyen des molettes coaxiales de mise au point grossière et fine, situées de part et d’autre du statif. Les mécanismes fonctionnent avec précision et souplesse. Il est également possible de régler la tension de la mise au point grossière.

Accessoires

Le microscope peut être amélioré au moyen d’accessoires en option, tels que des objectifs à longue distance de travail, des oculaires, une caméra numérique et des lames de calibration.

Principales caractéristiques du microscope :

• Échantillons de toutes hauteurs et dimensions
• Tête trinoculaire avec tube trinoculaire pour le montage d’une caméra numérique et répartiteur de faisceau 100:0 et 0:100
• Lampe halogène de 30 W à lumière chaude pour travailler en lumière réfléchie avec les techniques de microscopie en champ clair et à polarisation
• Filtres colorés, possibilité de régler l’éclairage de Köhler, source lumineuse et diaphragmes d’ouverture et de champ centrables
• Statif compact pour installer le microscope sur un meuble
• Nombreux accessoires supplémentaires

Principales caractéristiques de la caméra :

• La caméra fonctionne de manière autonome, sans connexion à un PC, via l’interface HDMI. Il est possible de la connecter à un PC via l’interface USB 2.0
• La caméra offre une résolution de 1920x1080 pixels, idéale pour afficher des images sur un moniteur Full HD
• 60 ips ou 50 ips, selon l’interface de sortie vidéo, pour observer des objets en mouvement, enregistrer des vidéos et suivre les mouvements de la préparation sans retard ni saccades
• Le capteur couleur CMOS SONY Starvis rétroéclairé fournit des images à faible bruit et offre une sensibilité élevée à la lumière, même dans des conditions de faible éclairage. Il est possible d’obtenir des images plus nettes, plus lumineuses et aux couleurs saturées.
• Logiciel d’enregistrement et de retouche de photos et de vidéos, fonctions d’affichage externe, mesures linéaires et angulaires

Contenu de l’emballage :

• Caméra numérique MAGUS CHD20 (caméra numérique, câble HDMI (1,5 m), câble USB 2.0 (2 m), souris avec USB, carte mémoire SD de 32 Go, adaptateur secteur CA de 12 V/1 A (Euro), CD d’installation avec pilotes et logiciel, manuel d’utilisation et certificat de garantie)
• Moniteur LCD MAGUS MCD20
• Statif avec mécanisme de mise au point, platine et tourelle porte-objectifs
• Éclairage pour les observations en lumière réfléchie avec douille pour ampoule
• Tête trinoculaire
• Objectif plan achromatique à l’infini : PL L5x/0,12 WD 26,1 mm
• Objectif plan achromatique à l’infini : PL L10х/0,25 WD 20,2 mm
• Objectif plan achromatique à l’infini : PL L20х/0,40 WD 8,80 mm
• Objectif plan achromatique à l’infini : PL L50х/0,70 WD 3,68 mm
• Oculaire 10x/22 mm à grand dégagement oculaire (2 pièces)
• Adaptateur C-mount 1x
• Clé Allen
• Socle avec prise d’alimentation
• Câble d’alimentation
• Câble d’alimentation de l’éclairage pour lumière réfléchie
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique à l’infini : PL L40х/0,60 WD 3,98 mm
• Objectif plan achromatique à l’infini : PL L60x/0,70 WD 2,08 mm
• Objectif plan achromatique à l’infini : PL L80x/0,80 WD 1,25 mm
• Objectif plan achromatique à l’infini : PL L100x/0,85 (à sec) WD 0,40 mm
• Lame d’étalonnage
