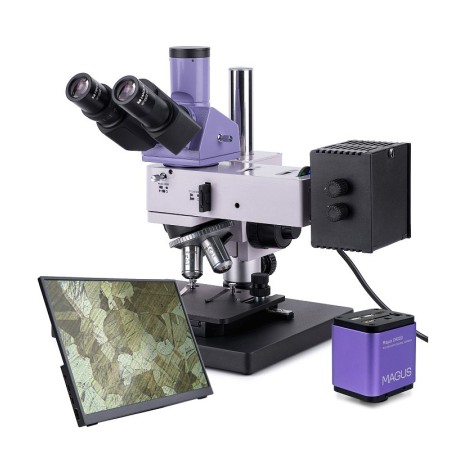

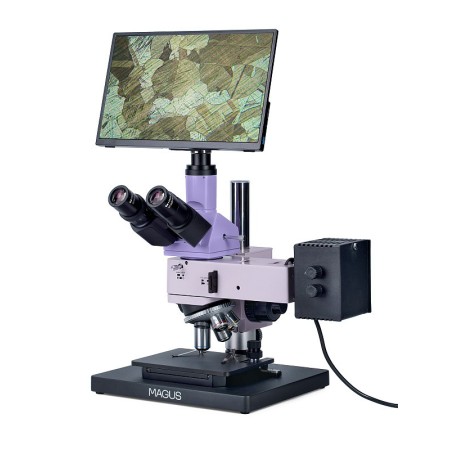

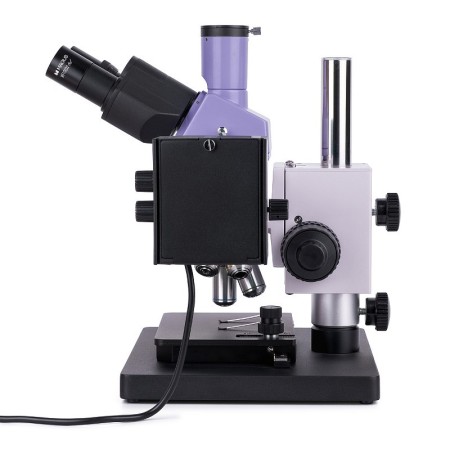

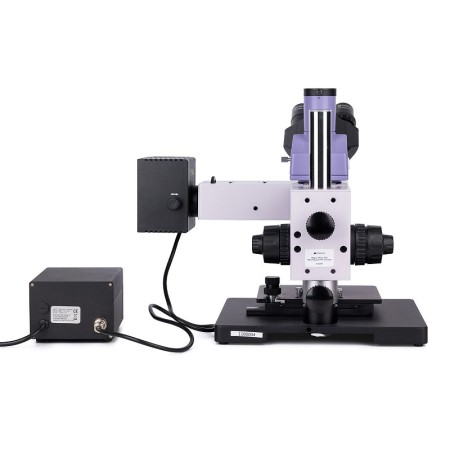

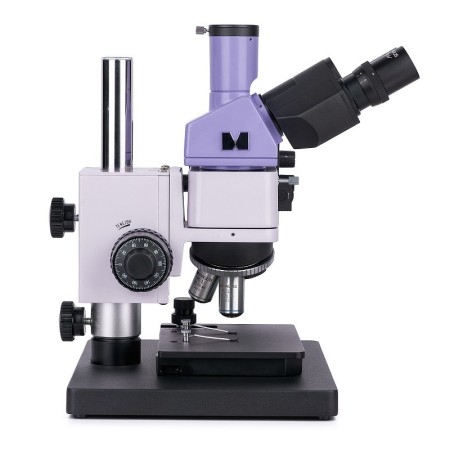

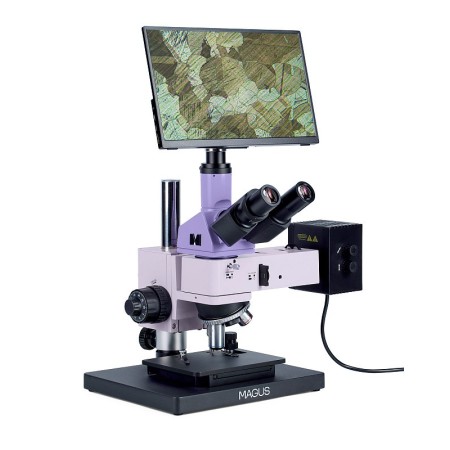

Metalografický mikroskop MAGUS Metal D630 LCD s odraženým světlem se používá k prohlížení mikrostruktury neprůhledných objektů libovolné výšky a velikosti. Zkoumanými objekty jsou kovy, slitiny, polovodiče a lakované povrchy. Dostupné mikroskopické techniky zahrnují světlé pole a polarizované světlo. Jednou z předností mikroskopu jsou jeho kompaktní rozměry, díky nimž je ideální pro laboratoře s omezeným pracovním a úložným prostorem. Mikroskop MAGUS Metal 630 je ideální volbou pro společnosti z různých oborů, výzkumná centra a univerzitní pracoviště.

Digitální kamera

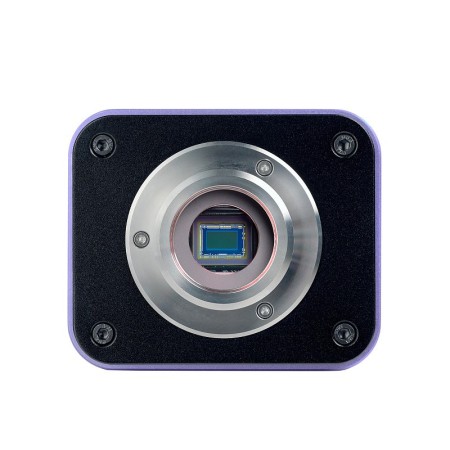

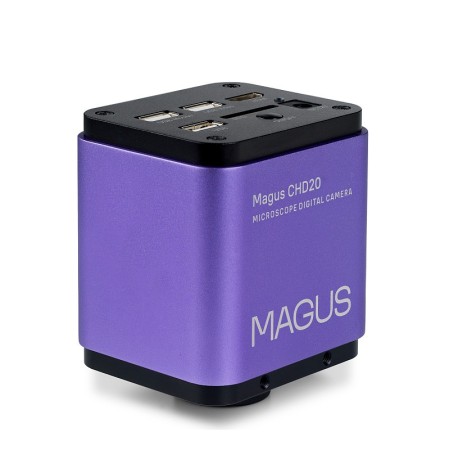

Digitální kamera MAGUS CHD20 je vybavena snímačem s rozlišením 2 MP a vytváří realistické snímky Full HD s rozlišením 1920x1080 px. Kamera se vyznačuje vysokou světelnou citlivostí vhodnou pro pozorování ve fluorescenčním světle. Použitím mozaikových filtrů základních barev R, G, B se vytvářejí ostré snímky s nízkým temným proudem.

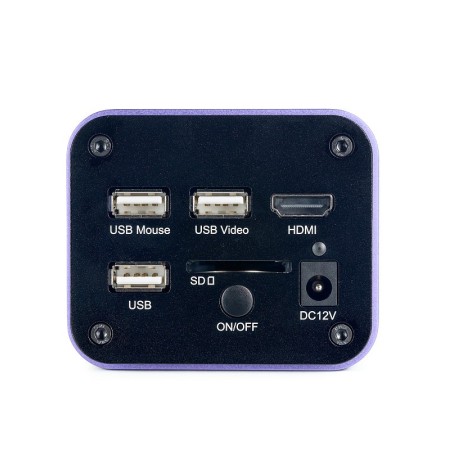

Kamera používá rozhraní HDMI pro přímé připojení k televiznímu monitoru nebo projektoru. Kamera tak funguje samostatně bez počítače. Rozhraní HDMI umožňuje rychlý a stabilní přenos obrazu z kamery na externí obrazovku. K dispozici je také rozhraní USB 2.0 pro připojení kamery k počítači.
Video se zaznamenává rychlostí 60 sn./s nebo 50 sn./s v závislosti na rozhraní pro výstup videa.
Kamera kombinuje vysokou snímkovou frekvenci FPS a vysokou přenosovou rychlost HDMI, takže videa jsou plynulá, bez blokování či vynechávání snímků. Při maximálním rozlišení je obraz velmi detailní, pohybující se objekty jsou zobrazeny bez chyb a bez zpoždění.

Monitor

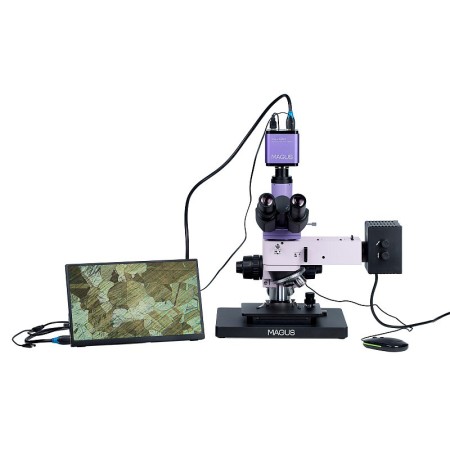

Monitory MAGUS MCD se používají společně s kamerami MAGUS CHD a vytvářejí kompletní zobrazovací systém pro mikroskopy MAGUS.

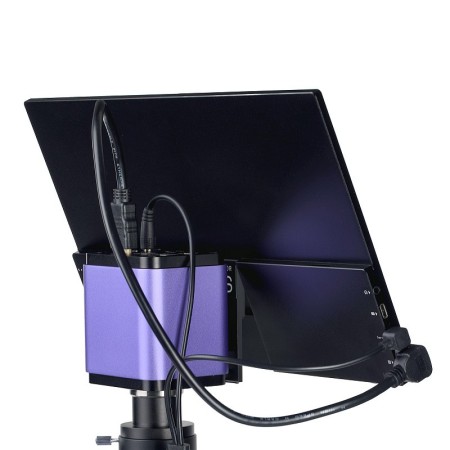

Kamera se připojuje prostřednictvím svého rozhraní HDMI. Monitor zobrazuje obraz v reálném čase. Jeho LCD IPS displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Obraz se nedeformuje ani při sledování obrazovky z velkého úhlu. Úhlopříčka obrazovky je 13,3''.

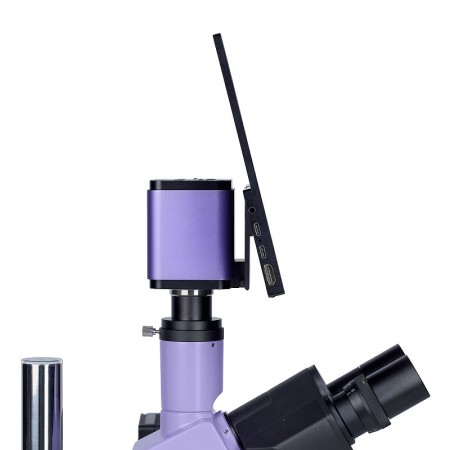

Monitor lze umístit na vodorovnou plochu pomocí skládacího stojanu nebo jej připevnit přímo ke kameře či stativu.

Optika

Optika mikroskopu je korigována na nekonečno. Vertikálně je umístěn trinokulární tubus určený k upevnění kamery. Světelný tok lze nasměrovat do okuláru nebo trinokulárního tubusu. Kamera není součástí základní konfigurace. Mikroskop umožňuje pohodlnou práci po mnoho hodin díky sklonu binokulární hlavice 30°. Levý okulár je vybaven dioptrickou korekcí pro nastavení optiky podle zraku uživatele.

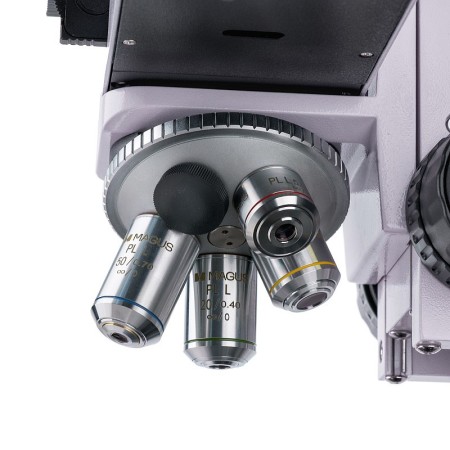

Revolverový nosič objektivů má 5 pozic. Sada obsahuje 4 planachromatické objektivy. Po jejich instalaci zůstává jedna volná pozice pro volitelný objektiv. Objektivy s dlouhou pracovní vzdáleností jsou určeny pro mikroskopii ve světlém poli.

Osvětlení

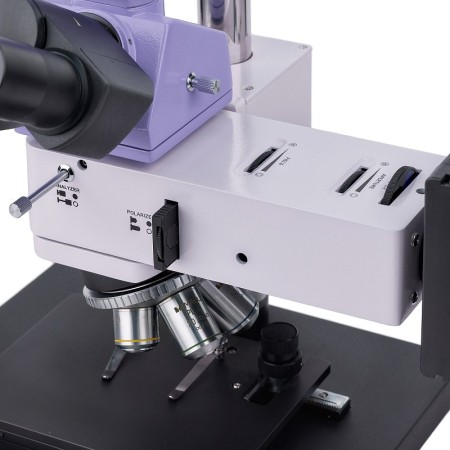

Mikroskop využívá pouze osvětlení odraženým světlem. Osvětlovací systém se skládá z polarizačního zařízení, aperturní clony a polní clony. Zdroj světla: halogenová žárovka o výkonu 30 W. Vyzařované světlo neoslňuje ani neunavuje oči. Clonu i zdroj světla lze vycentrovat. Lze také nastavit Köhlerovo osvětlení. Sada obsahuje barevné filtry.

Stolek a zaostřovací mechanismus

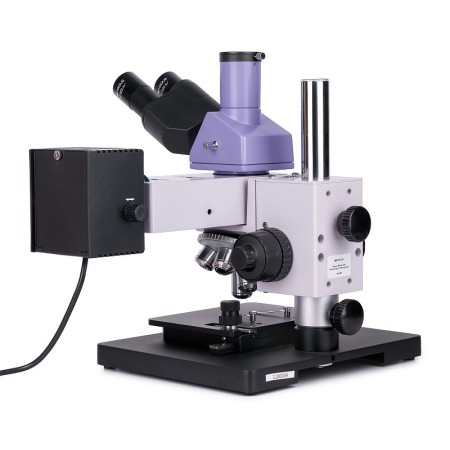

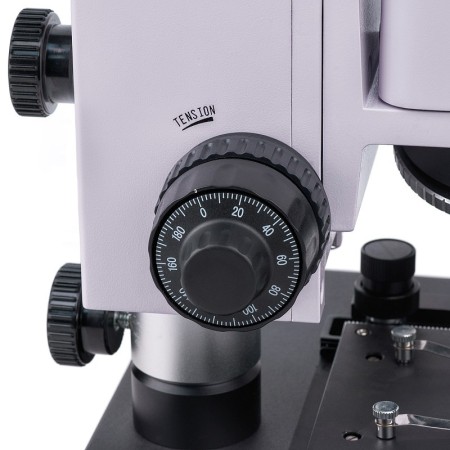

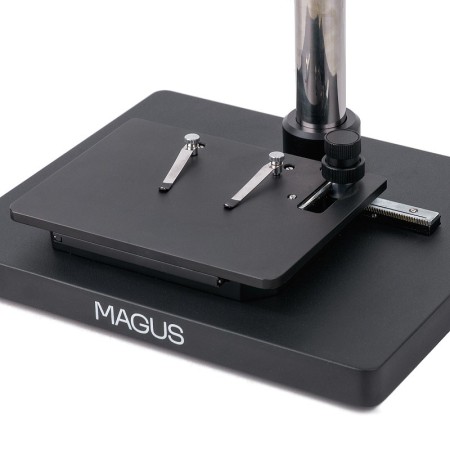

Inovativně navržený stojan a zaostřovací mechanismus mají dvě výhody: kompaktní rozměry a možnost pozorovat vzorky libovolné výšky. Mikroskop lze snadno umístit na laboratorní stůl s maximální výškou 40 cm. Malé vzorky lze zkoumat pomocí stolku se dvěma osami. Zaostření se nastavuje koaxiálními knoflíky hrubého a jemného zaostřování umístěnými na obou stranách stojanu. Mechanismy pracují přesně a plynule. Lze také nastavit napětí hrubého zaostřování.

Příslušenství

Mikroskop lze rozšířit volitelným příslušenstvím, například objektivy s dlouhou pracovní vzdáleností, okuláry, digitální kamerou a kalibračními sklíčky.

Hlavní vlastnosti mikroskopu:

• Vzorky libovolné výšky a velikosti
• Trinokulární hlavice s trinokulárním tubusem pro upevnění digitální kamery a děličem světelného toku 100:0 a 0:100
• Halogenová žárovka o výkonu 30 W s teplým tónem světla pro práci v odraženém světle s mikroskopickými technikami světlého pole a polarizace
• Barevné filtry, možnost nastavení Köhlerova osvětlení, zdroj světla a aperturní i polní clona s možností centrování
• Kompaktní stojan pro umístění mikroskopu na nábytek
• Široká nabídka dalšího příslušenství

Hlavní vlastnosti kamery:

• Kamera funguje samostatně bez připojení k počítači prostřednictvím rozhraní HDMI. K počítači ji lze připojit přes rozhraní USB 2.0
• Kamera má rozlišení 1920x1080 pixelů, které je ideální pro zobrazování snímků na monitoru Full HD
• 60 sn./s nebo 50 sn./s v závislosti na rozhraní pro výstup videa umožňuje pozorování pohybujících se objektů, záznam videa a pohyb preparátu bez zpoždění a trhání
• Barevný podsvícený snímač CMOS SONY Starvis poskytuje obraz s nízkým šumem a vysokou světelnou citlivostí i při slabém osvětlení. Umožňuje získat ostřejší, jasnější snímky se sytými barvami.
• Software pro pořizování a úpravu fotografií a videí, funkce externího displeje, lineární a úhlová měření

Balení obsahuje:

• Digitální kamera MAGUS CHD20 (digitální kamera, kabel HDMI (1,5 m), kabel USB 2.0 (2 m), myš s rozhraním USB, paměťová karta SD 32 GB, napájecí adaptér AC 12 V/1 A (Euro), instalační CD s ovladačem a softwarem, uživatelská příručka a záruční list)
• LCD monitor MAGUS MCD20
• Stojan se zaostřovacím mechanismem, stolek a revolverový nosič objektivů
• Osvětlovač pro pozorování v odraženém světle s objímkou pro žárovku
• Trinokulární hlavice
• Planachromatický objektiv korigovaný na nekonečno: PL L5x/0,12 WD 26,1 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L10х/0,25 WD 20,2 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L20х/0,40 WD 8,80 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L50х/0,70 WD 3,68 mm
• Okulár 10x/22 mm s velkou vzdáleností výstupní pupily (2 ks)
• Adaptér C-mount 1x
• Imbusový klíč
• Základna se vstupem napájení
• Napájecí kabel
• Napájecí kabel osvětlovače pro odražené světlo
• Protiprachový kryt
• Uživatelská příručka a záruční list

K dispozici na vyžádání:

• Okulár 10x/22 mm se stupnicí
• Okulár 12,5x/14 mm (2 ks)
• Okulár 15x/15 mm (2 ks)
• Okulár 20x/12 mm (2 ks)
• Okulár 25x/9 mm (2 ks)
• Planachromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD 3,98 mm
• Planachromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD 2,08 mm
• Planachromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD 1,25 mm
• Planachromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Kalibrační preparát
