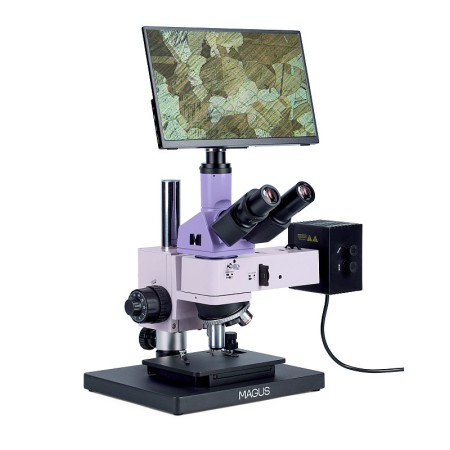

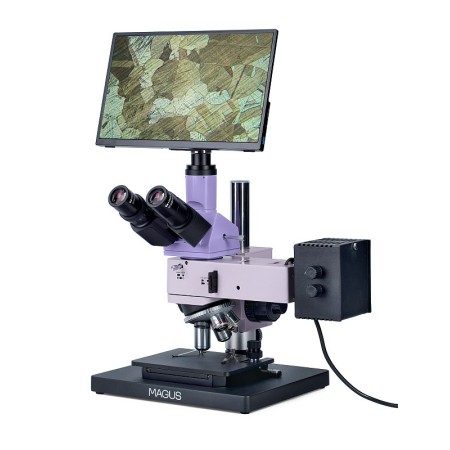

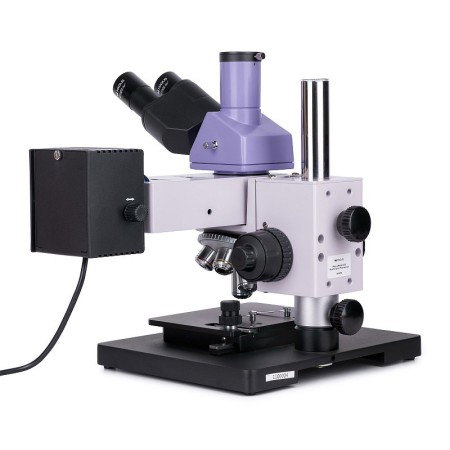

Das metallografische Auflichtmikroskop MAGUS Metal D630 LCD dient zur Untersuchung der Mikrostruktur undurchsichtiger Objekte beliebiger Höhe und Größe. Untersucht werden Metalle, Legierungen, Halbleiter und Lackbeschichtungen. Verfügbare Mikroskopietechniken sind Hellfeld und polarisiertes Licht. Einer der Vorteile des Mikroskops ist seine kompakte Größe, wodurch es sich ideal für Labore mit begrenztem Arbeits- und Stauraum eignet. Das Mikroskop MAGUS Metal 630 ist die ideale Wahl für Unternehmen verschiedener Branchen, Forschungszentren und Hochschulabteilungen.

Digitalkamera

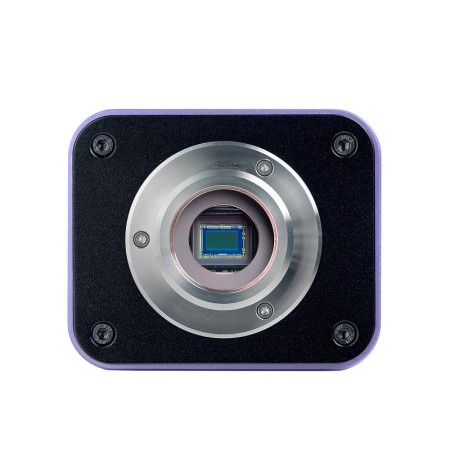

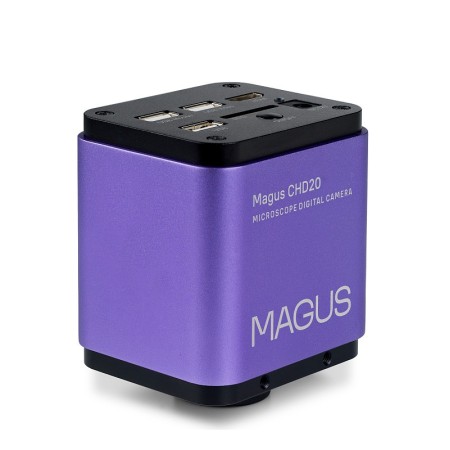

Die Digitalkamera MAGUS CHD20 ist mit einem 2-MP-Sensor ausgestattet und liefert naturgetreue Full-HD-Bilder mit einer Auflösung von 1920x1080 px. Die Kamera zeichnet sich durch eine hohe Lichtempfindlichkeit aus und eignet sich für Beobachtungen mit Fluoreszenzlicht. Mithilfe von Mosaikfiltern für die Primärfarben R, G und B entstehen scharfe Bilder mit geringem Dunkelstrom.

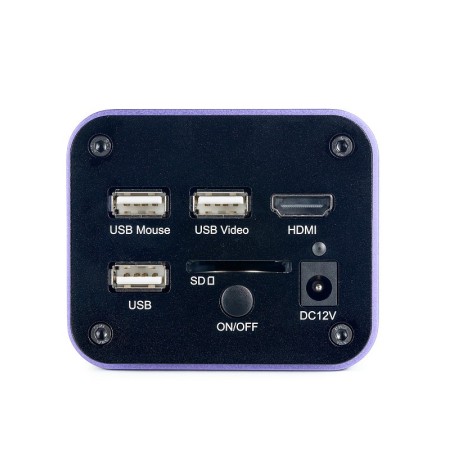

Die Kamera nutzt eine HDMI-Schnittstelle, um direkt an einen TV-Monitor oder Projektor angeschlossen zu werden. Dadurch arbeitet die Kamera unabhängig von einem PC. Die HDMI-Schnittstelle ermöglicht eine schnelle und stabile Übertragung von der Kamera auf den externen Bildschirm. Für den Anschluss der Kamera an einen PC steht zusätzlich eine USB-2.0-Schnittstelle zur Verfügung.
Das Video wird je nach Videoausgangsschnittstelle mit 60 fps oder 50 fps aufgezeichnet.
Die Kamera kombiniert eine hohe FPS-Rate mit einer großen HDMI-Bandbreite. Dadurch sind Videos klar und flüssig, ohne Bildstillstände oder ausgelassene Einzelbilder. Bei maximaler Auflösung ist das Bild sehr detailreich, bewegte Objekte werden fehlerfrei angezeigt und ohne Verzögerung dargestellt.

Monitor

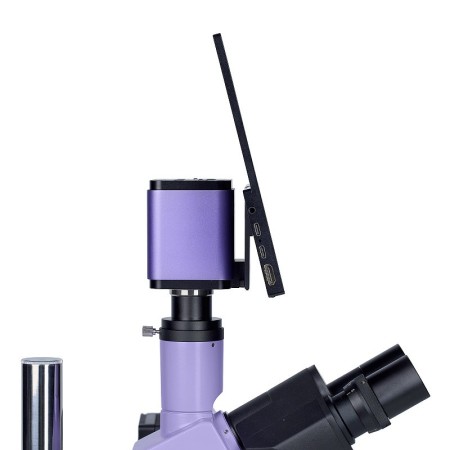

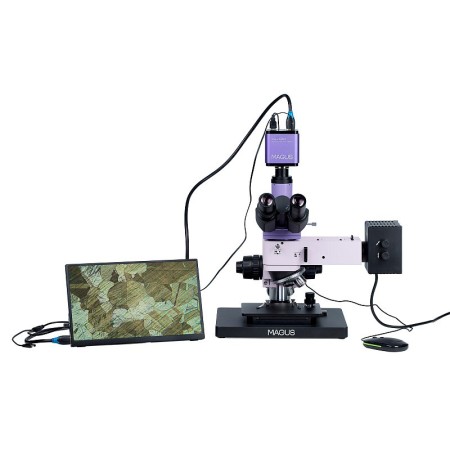

Die Monitore MAGUS MCD arbeiten mit den Kameras MAGUS CHD zusammen und bilden ein komplettes Bildgebungssystem für MAGUS-Mikroskope.
Der Anschluss an die Kamera erfolgt über deren HDMI-Schnittstelle. Der Monitor zeigt Bilder in Echtzeit an. Sein IPS-LCD-Display bietet einen großen Betrachtungswinkel, eine hohe Helligkeit und einen guten Kontrast. Auch bei Betrachtung aus einem großen Winkel wird das Bild nicht verzerrt. Die Bildschirmgröße beträgt 13,3 Zoll.

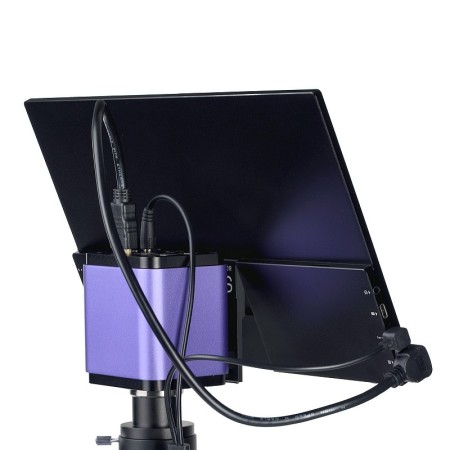

Der Monitor kann mithilfe eines klappbaren Ständers auf einer waagerechten Fläche aufgestellt oder direkt an einer Kamera oder einem Stativ montiert werden.

Optik

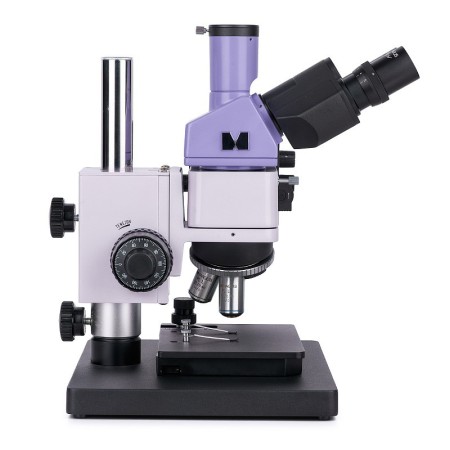

Die Optik des Mikroskops ist auf unendlich korrigiert. Der trinokulare Tubus zur Montage der Kamera befindet sich in vertikaler Position. Der Lichtstrahl kann entweder auf das Okular oder in den trinokularen Tubus gelenkt werden. Die Kamera ist nicht im Lieferumfang der Grundausstattung enthalten. Dank der Neigung des binokularen Kopfes um 30° lässt sich mit dem Mikroskop viele Stunden bequem arbeiten. Das linke Okular verfügt über eine Dioptrienkorrektur zur Anpassung der Optik an die Sehstärke des Benutzers.

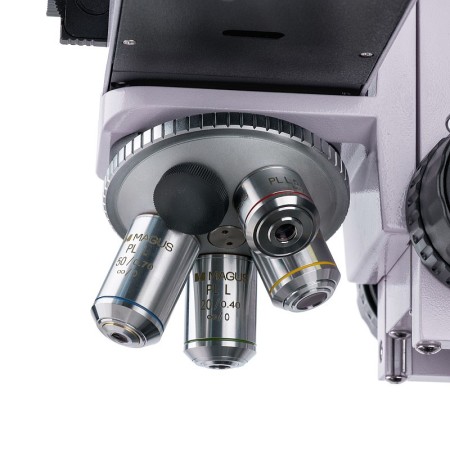

Der Objektivrevolver verfügt über 5 Aufnahmen. Das Set umfasst 4 planachromatische Objektive. Nach deren Montage bleibt eine Aufnahme für ein optionales Objektiv frei. Die Objektive mit großem Arbeitsabstand sind für die Hellfeldmikroskopie ausgelegt.

Beleuchtung

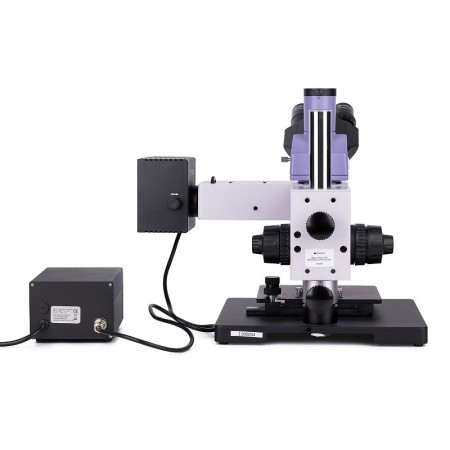

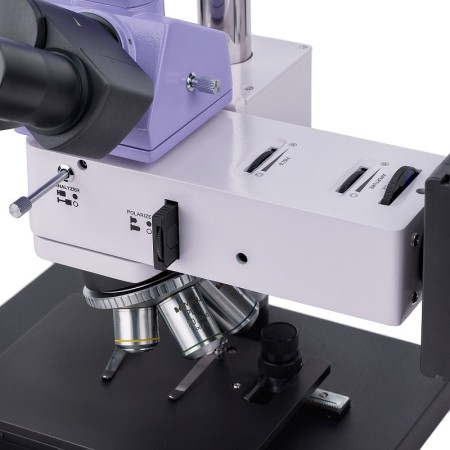

Das Mikroskop verwendet ausschließlich Auflicht. Das Beleuchtungssystem besteht aus einem Polarisator, einer Aperturblende und einer Leuchtfeldblende. Lichtquelle: Halogenlampe mit 30 W. Das ausgestrahlte Licht blendet nicht und ermüdet die Augen nicht. Sowohl die Blende als auch die Lichtquelle können zentriert werden. Außerdem lässt sich die Köhler-Beleuchtung einstellen. Das Set enthält Farbfilter.

Objekttisch und Fokussiermechanismus

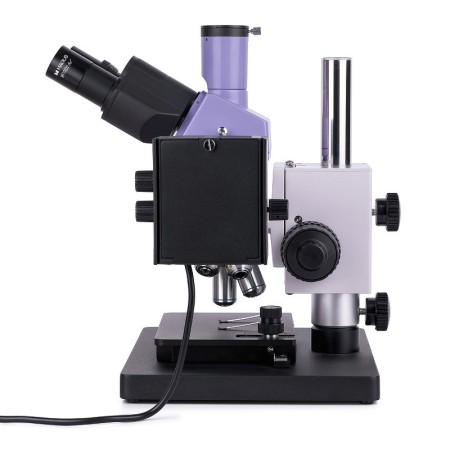

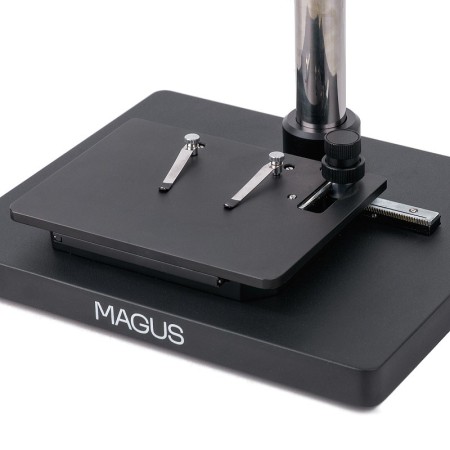

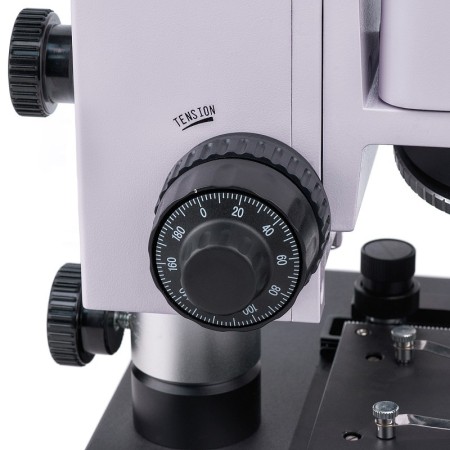

Der innovative Ständer mit Fokussiermechanismus bietet zwei Vorteile: kompakte Abmessungen und die Möglichkeit, Proben beliebiger Höhe zu betrachten. Das Mikroskop lässt sich problemlos auf einer Laborarbeitsfläche mit einer maximalen Höhe von 40 cm aufstellen. Kleine Proben können mithilfe eines zweiachsigen Objekttischs untersucht werden. Die Fokussierung wird mit koaxialen Grob- und Feintriebknöpfen eingestellt, die sich auf beiden Seiten des Ständers befinden. Die Mechanismen arbeiten präzise und leichtgängig. Außerdem lässt sich die Grobtriebspannung einstellen.

Zubehör

Das Mikroskop kann mit optionalem Zubehör erweitert werden, darunter Objektive mit großem Arbeitsabstand, Okulare, eine Digitalkamera und Kalibrierobjektträger.

Hauptmerkmale des Mikroskops:

• Proben beliebiger Höhe und Größe
• Trinokularer Kopf mit Tubus zur Montage einer Digitalkamera und Strahlteiler 100:0 und 0:100
• Halogenlampe mit 30 W und warmem Licht für Auflichtarbeiten mit Hellfeld- und Polarisationsmikroskopie
• Farbfilter, Option zur Einstellung der Köhler-Beleuchtung sowie zentrierbare Lichtquelle und Apertur- und Leuchtfeldblenden
• Kompakter Ständer zur Montage des Mikroskops auf einem Möbelstück
• Umfangreiches zusätzliches Zubehör

Hauptmerkmale der Kamera:

• Die Kamera arbeitet über die HDMI-Schnittstelle unabhängig und ohne Verbindung zu einem PC. Der Anschluss an einen PC ist über eine USB-2.0-Schnittstelle möglich.
• Die Kamera hat eine Auflösung von 1920x1080 Pixeln und eignet sich ideal zur Anzeige von Bildern auf einem Full-HD-Monitor.
• 60 fps oder 50 fps, je nach Videoausgangsschnittstelle, zur Beobachtung bewegter Objekte, zur Videoaufzeichnung und zur verzögerungs- und ruckelfreien Darstellung der Präparatbewegungen
• Der rückseitig belichtete Farb-CMOS-Sensor SONY Starvis liefert rauscharm Bilder und bietet auch bei schlechten Lichtverhältnissen eine hohe Lichtempfindlichkeit. So lassen sich schärfere, hellere Bilder mit satten Farben erzielen.
• Software zur Foto- und Videoaufzeichnung und -bearbeitung, Funktionen für externe Displays sowie lineare und Winkelmessungen

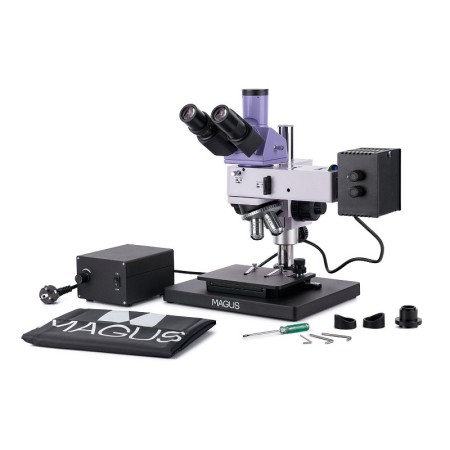

Lieferumfang:

• Digitalkamera MAGUS CHD20 (Digitalkamera, HDMI-Kabel (1,5 m), USB-2.0-Kabel (2 m), Maus mit USB, SD-Speicherkarte mit 32 GB, AC-Netzteil 12 V/1 A (Euro), Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantieschein)
• LCD-Monitor MAGUS MCD20
• Ständer mit Fokussiermechanismus, Objekttisch und Objektivrevolver
• Beleuchtungseinrichtung für Auflichtbeobachtungen mit Lampenfassung
• Trinokularer Kopf
• Unendlich korrigiertes planachromatisches Objektiv: PL L5x/0,12 WD 26,1 mm
• Unendlich korrigiertes planachromatisches Objektiv: PL L10х/0,25 WD 20,2 mm
• Unendlich korrigiertes planachromatisches Objektiv: PL L20х/0,40 WD 8,80 mm
• Unendlich korrigiertes planachromatisches Objektiv: PL L50х/0,70 WD 3,68 mm
• Okular 10x/22 mm mit großem Augenabstand (2 Stück)
• C-Mount-Adapter 1x
• Innensechskantschlüssel
• Sockel mit Netzeingang
• Netzkabel
• Netzkabel für die Auflichtbeleuchtung
• Staubschutzhaube
• Benutzerhandbuch und Garantieschein

Auf Anfrage erhältlich:

• Okular 10x/22 mm mit Skala
• Okular 12,5x/14 mm (2 Stück)
• Okular 15x/15 mm (2 Stück)
• Okular 20x/12 mm (2 Stück)
• Okular 25x/9 mm (2 Stück)
• Unendlich-planachromatisches Objektiv: PL L40х/0,60 WD 3,98 mm
• Unendlich-planachromatisches Objektiv: PL L60x/0,70 WD 2,08 mm
• Unendlich-planachromatisches Objektiv: PL L80x/0,80 WD 1,25 mm
• Unendlich-planachromatisches Objektiv: PL L100x/0,85 (Trockenobjektiv) WD 0,40 mm
• Kalibrierobjektträger
