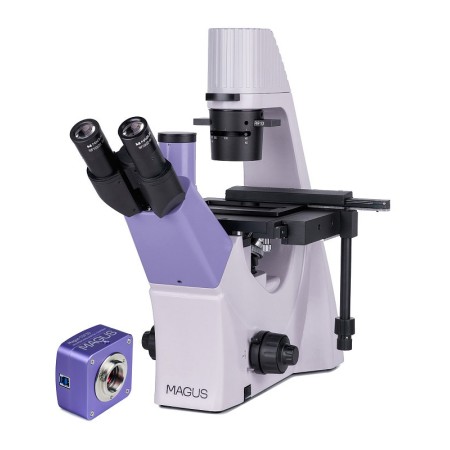

MAGUS Bio V300 är ett biologiskt mikroskop med inverterad design för undersökning av prover i laboratorieglas upp till 70 mm höga och med en bottentjocklek på upp till 1,2 mm. Studieobjekten kan vara cellkolonier, vävnadsodlingar, biologiska vätskor osv. Proverna behöver inte heller färgas för att underlätta undersökningen. Observationer utförs i genomfallande ljus. Mikroskopitekniker: ljusfält och faskontrast. Detta mikroskop lämpar sig för rutinarbete i laboratorier och forskningscentra eller för undervisning.

Digitalkamera

Videorör med en digital SONY Exmor-sensor på 8,3 MP. Sensorn använder bakbelyst teknik för att förbättra ljuskänsligheten och ge ljusa, skarpa bilder även i svagt ljus. Kameran används för observation med ljusfälts- och mörkfältsmikroskopi med objektiv med förstoringarna 4x, 10x och 20x. Den kan även användas med stereomikroskop. För anslutning till en dator och visning av bilder på skärmen används en USB 3.0-port med hög dataöverföringshastighet (5 Gbps).

Kameran MAGUS CDF30 monteras på ett trinokulärt rör eller ett optiskt rör på ett mikroskop. Det maximala synfältet utan optiska defekter kan uppnås med en adapter med förstoring från 0,65x till 0,9x. Utöver adaptern krävs en adapter med samma diameter som röret för att montera kameran på det optiska röret.

Bilden visas på datorskärmen med en maximal upplösning på 3840x2160 px. Bildfrekvensen är 45 fps. Vid en lägre upplösning (1920x1080 px) ökar bildfrekvensen till 70 fps. Övergångarna mellan bildrutorna är nästan omärkliga och sker utan fördröjning, vilket gör kameran lämplig för att studera och presentera rörliga objekt. Foton och videor spelas in och sparas i olika format.

Optik

Detta mikroskop har ett klassiskt trinokulärt huvud, vars vertikala rör används för att montera en digitalkamera. Kameran ingår inte i förpackningen. Stråldelaren i den optiska strålgången har förhållandet 50/50.
Fyra medföljande objektiv eller andra objektiv som köps separat kan monteras på revolvern. Alla medföljande objektiv är konstruerade för användning med laboratorieglas och har ett långt arbetsavstånd. Närmare bestämt ingår 3 planakromatiska objektiv för ljusfältsobservationer och 1 planakromatiskt objektiv för faskontrastmikroskopi.

Belysning

Ljuskällan för observationer i genomfallande ljus är en LED på 9 W. LED-lampans höga intensitet ger tillräcklig belysning av synfältet för arbete med alla objektiv och samtliga avsedda mikroskopitekniker. Justering av ljusstyrkan påverkar inte färgtemperaturen. LED-lampornas livslängd är cirka 50000 timmar utan att lampan behöver bytas.
Kondensorn har en öppning för en faskontrastslider (ingår). Faskontrastringarna kan centreras. Med sliden går det snabbare att växla mellan olika mikroskopitekniker.

Objektbord och fokuseringsmekanism

Fast mekaniskt objektbord. Det har en hållare för objektglas (tre hållare för laboratorieglas i olika storlekar ingår). Glasen kan flyttas längs X- och Y-axeln med hjälp av ett mekaniskt bordsinlägg. Fokuseringsmekanismen med koaxiella grov- och finfokuseringsrattar gör det möjligt att fokusera bilden snabbt och exakt. Grovfokuseringen har en låsmekanism och grovfokuseringsrattens spänning kan justeras.

Tillbehör

Sortimentet av tillvalstillbehör omfattar objektiv, okular, digitalkameror och kalibreringsglas.

Mikroskopets viktigaste egenskaper:

• Ljusfälts- och faskontrastmikroskopi i genomfallande ljus; undersökning av prover i laboratorieglas
• Digitalkamera monterad i det trinokulära röret
• LED-belysning på 9 W för observationer i genomfallande ljus, med justerbar ljusstyrka och lång livslängd
• Fast objektbord med rörelse längs två axlar, 3 hållare för objektglas i olika storlekar ingår
• Tillvalstillbehör för att förbättra mikroskopets prestanda

Kamerans viktigaste egenskaper:

• Bakbelyst SONY Exmor CMOS-färgsensor med hög ljuskänslighet
• Mörk- och ljusfältsfunktion med objektiv på 4x, 10x och 20x
• Anslutning till dator via ett USB 3.0-gränssnitt med en dataöverföringshastighet på 5 Gbps
• Bilden visas på en bildskärm med upplösningen 4K Ultra High 3840x2160 px (45 fps) eller Full HD 1920x1080 px (70 fps)
• Drivrutiner och programvara för bildbehandling ingår
• Montering på ett mikroskops trinokulära rör eller optiska rör

Förpackningen innehåller:

• Digitalkamera MAGUS CDF30 (digitalkamera, USB-kabel, installations-CD med drivrutiner och programvara, användarhandbok och garantibevis)
• Stativ med inbyggd strömförsörjning, genomfallande ljuskälla, fokuseringsmekanism, objektbord, kondensor med hållare för faskontrastglas och roterande objektivrevolver
• Trinokulärt mikroskophuvud
• Planakromatiskt objektiv för oändlighetskorrigering: PL 10x/0,25 WD 4,3 mm
• Planakromatiskt objektiv för oändlighetskorrigering: PL L20х/0,40 WD 8,0 mm
• Planakromatiskt objektiv för oändlighetskorrigering: PL L40х/0,60 WD: 3,5 mm
• Planakromatiskt objektiv för oändlighetskorrigering: PHP2 10x/0,25 faskontrast WD 4,3 mm
• Okular 10x/22 mm med lång ögonavlastning (2 st.)
• Ögonmussla (2 st.)
• Centreringsteleskop
• Faskontrastslider med centreringsringar för faskontrast
• Mekaniskt objektbord för att förflytta prover
• Hållare för objektglas (3 st.)
• C-fattningsadapter
• Färgfilter
• Nätkabel för växelström
• Dammskydd
• Användarhandbok och garantibevis

Finns på begäran:

• Okular 10x/22 mm med graderad skala
• Okular 12,5x/14 mm (2 st.)
• Okular 15x/15 mm (2 st.)
• Okular 20x/12 mm (2 st.)
• Okular 25x/9 mm (2 st.)
• Planakromatiskt objektiv för oändlighetskorrigering: PL 4x/0,10 WD 21 mm
• Planakromatiskt objektiv för oändlighetskorrigering: PHP2 20x/0,40 faskontrast WD 8,0 mm
• Planakromatiskt objektiv för oändlighetskorrigering: PHP2 40x/0,60 faskontrast WD 3,5 mm
• Kalibreringsglas
• Bildskärm och digitalkamera med HDMI-gränssnitt
