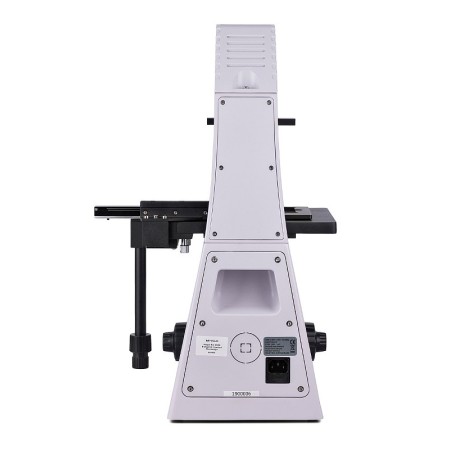

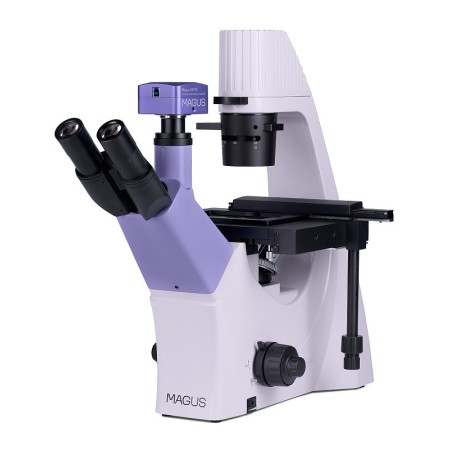

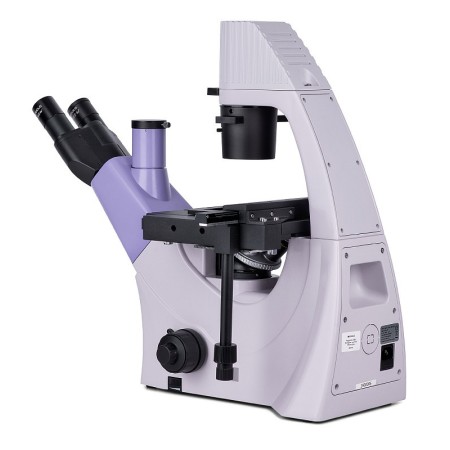

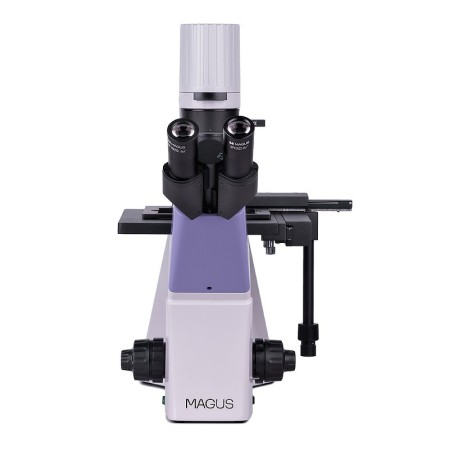

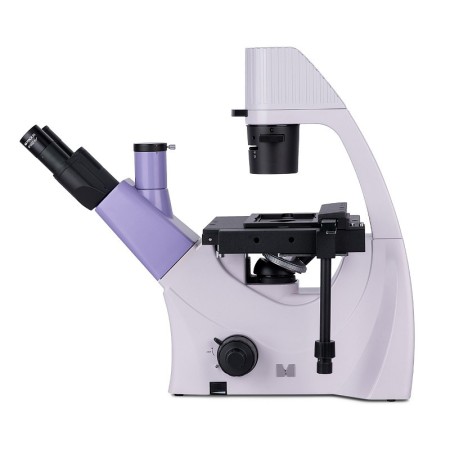

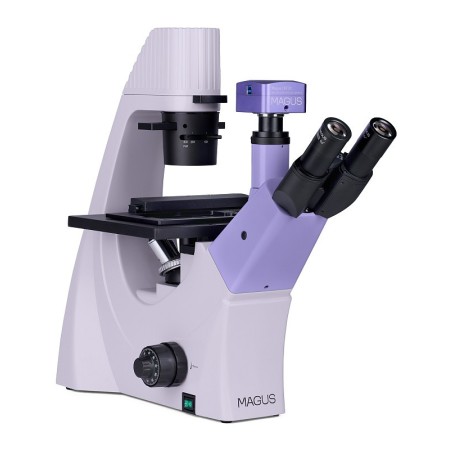

Microscope biologique inversé numérique MAGUS Bio VD300

Le MAGUS Bio V300 est un microscope biologique à conception inversée destiné à l’étude d’échantillons dans de la verrerie de laboratoire d’une hauteur maximale de 70 mm et dont le fond a une épaisseur maximale de 1,2 mm. Les objets étudiés peuvent être des colonies cellulaires, des cultures tissulaires, des fluides biologiques, etc. De plus, les échantillons n’ont pas besoin d’être colorés pour faciliter leur examen. Les observations sont effectuées en lumière transmise. Techniques de microscopie : champ clair et contraste de phase. Ce microscope convient aux travaux de routine en laboratoire et dans les centres de recherche, ainsi qu’à l’enseignement.

Caméra numérique

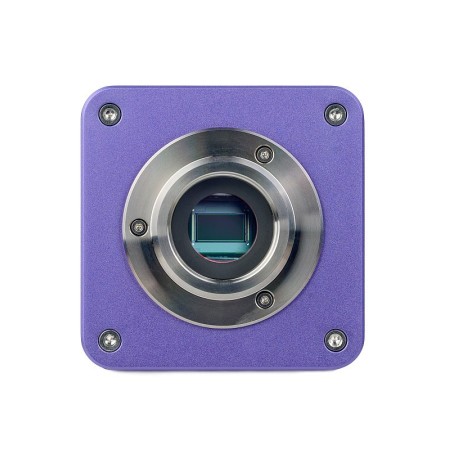

Tube optique vidéo avec capteur numérique SONY Exmor de 8,3 MP. Le capteur utilise la technologie de rétroéclairage pour améliorer la sensibilité à la lumière et produire des images lumineuses et nettes, même dans des conditions de faible éclairage. La caméra est utilisée pour observer en microscopie en champ clair et en champ sombre avec des objectifs de grossissement 4x, 10x et 20x. Elle peut également être utilisée avec des microscopes stéréoscopiques. Pour se connecter à un ordinateur et afficher les images à l’écran, un port USB 3.0 à haut débit de transfert de données (5 Gbit/s) est utilisé.

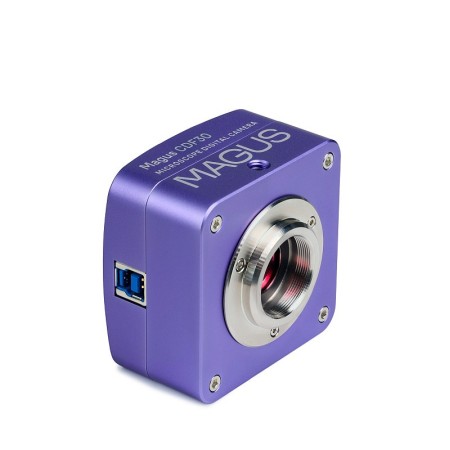

La caméra MAGUS CDF30 s’installe sur le tube trinoculaire ou sur le tube optique d’un microscope. Il est possible d’obtenir le champ de vision maximal sans défauts optiques en utilisant un adaptateur offrant un grossissement de 0,65x à 0,9x. Outre l’adaptateur, un adaptateur du même diamètre que le tube sera nécessaire pour installer la caméra sur le tube optique.

L’image s’affiche sur l’écran de l’ordinateur avec une résolution maximale de 3840x2160 px. La fréquence d’images est de 45 fps. À une résolution inférieure (1920x1080 px), la fréquence d’images augmente jusqu’à 70 fps. Les transitions entre les images sont presque imperceptibles, sans retard, ce qui rend la caméra adaptée à l’étude et à la présentation d’objets en mouvement. Les photos et les vidéos sont enregistrées et sauvegardées dans différents formats.

Optique

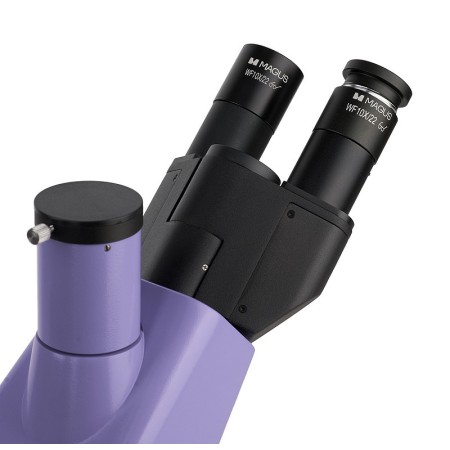

Ce microscope est doté d’une tête trinoculaire classique, dont le tube vertical permet d’installer une caméra numérique. La caméra n’est pas incluse dans le coffret. Le séparateur de faisceau situé sur le trajet optique a un rapport de 50/50.
Quatre objectifs inclus ou d’autres objectifs achetés séparément peuvent être installés sur le revolver porte-objectifs. Tous les objectifs inclus sont conçus pour être utilisés avec de la verrerie de laboratoire et ont une longue distance de travail. Plus précisément, sont inclus 3 objectifs plan-achromatiques pour les observations en champ clair et 1 objectif plan-achromatique pour la microscopie à contraste de phase.

Éclairage

La source lumineuse pour les observations en lumière transmise est une LED de 9 W. La forte intensité de la LED assure un éclairage suffisant du champ de vision pour travailler avec tous les objectifs et chacune des techniques de microscopie prévues. Le réglage de la luminosité n’entraîne aucune variation de la température de couleur. La durée de vie des LED est d’environ 50000 heures, sans remplacement de l’ampoule.

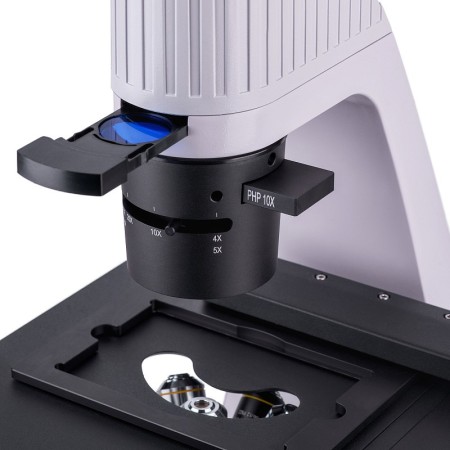

Le condenseur est doté d’un logement pour un curseur de contraste de phase (inclus). Les anneaux de contraste de phase peuvent être centrés. L’insertion du curseur permet de gagner du temps lors du passage d’une technique de microscopie à une autre.

Platine et mécanisme de mise au point

Platine mécanique fixe. Elle est dotée d’un porte-plaques (trois logements pour des récipients de différentes dimensions sont inclus). Les plaques peuvent être déplacées selon les axes X et Y à l’aide d’un insert de déplacement. Le mécanisme de mise au point avec vis macrométrique et micrométrique coaxiales permet une mise au point rapide et précise de l’image. La mise au point grossière (vis macrométrique) est dotée d’un mécanisme de blocage et la tension de la vis macrométrique peut être réglée.

Accessoires

La gamme d’accessoires en option comprend des objectifs, des oculaires, des caméras numériques et des lames de calibration.

Caractéristiques principales du microscope :

• Microscopie en champ clair et à contraste de phase en lumière transmise ; étude d’échantillons dans de la verrerie de laboratoire
• Caméra numérique installée dans le tube trinoculaire
• Éclairage LED de 9 W pour les observations en lumière transmise, avec luminosité réglable et longue durée de vie
• Platine fixe avec déplacement selon deux axes, 3 porte-plaques de différentes dimensions inclus
• Accessoires en option pour améliorer les performances du microscope

Caractéristiques principales de la caméra :

• Capteur CMOS couleur rétroéclairé SONY Exmor, haute sensibilité à la lumière
• Fonctionnement en champ sombre et clair avec des objectifs 4x, 10x et 20x
• Connexion à un ordinateur via une interface USB 3.0 avec un débit de transfert de données de 5 Gbit/s
• Image reproduite sur un moniteur en résolution 4K Ultra High 3840x2160 px (45 fps) ou Full HD 1920x1080 px (70 fps)
• Pilotes et logiciel de traitement d’image inclus
• Installation sur le tube trinoculaire ou le tube optique d’un microscope

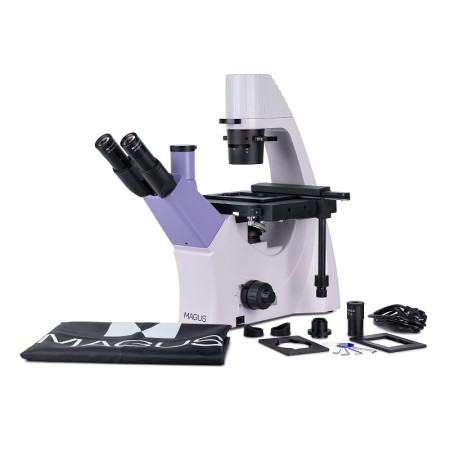

Le coffret contient :

• Caméra numérique MAGUS CDF30 (caméra numérique, câble USB, CD d’installation avec pilotes et logiciel, manuel d’utilisation et certificat de garantie)
• Statif avec alimentation intégrée, source de lumière transmise, mécanisme de mise au point, platine, condenseur avec logement pour curseur de contraste de phase et porte-objectifs rotatif
• Tête trinoculaire
• Objectif plan-achromatique à l’infini : PL 10x/0,25 WD 4,3 mm
• Objectif plan-achromatique à l’infini : PL L20х/0,40 WD 8,0 mm
• Objectif plan-achromatique à l’infini : PL L40х/0,60 WD : 3,5 mm
• Objectif plan-achromatique à l’infini : PHP2 10x/0,25 contraste de phase WD 4,3 mm
• Oculaire 10x/22 mm à long dégagement oculaire (2 pièces)
• Œilleton (2 pièces)
• Télescope de centrage
• Curseur de contraste de phase avec anneaux de contraste de phase à centrer
• Mécanisme de déplacement mécanique des échantillons
• Support pour plaque (3 pièces)
• Adaptateur à monture C
• Filtre de couleur
• Cordon d’alimentation secteur CA
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan-achromatique à l’infini : PL 4x/0,10 WD 21 mm
• Objectif plan-achromatique à l’infini : PHP2 20x/0,40 à contraste de phase WD 8,0 mm
• Objectif plan-achromatique à l’infini : PHP2 40x/0,60 à contraste de phase WD 3,5 mm
• Lame de calibration
• Moniteur et caméra numérique avec interface HDMI
