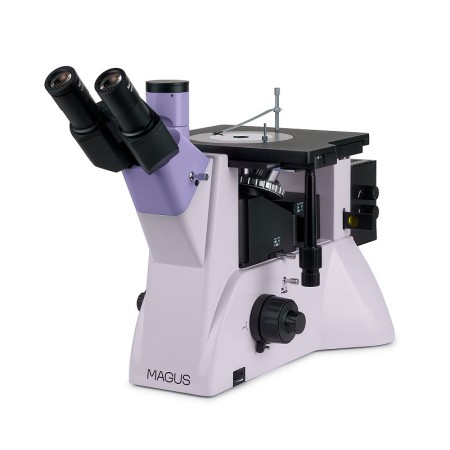

Acest microscop este proiectat pentru studiul microstructurilor metalelor, aliajelor, materialelor semiconductoare și al altor probe opace.
Designul microscopului inversat nu limitează dimensiunea probei examinate; numai greutatea acesteia este limitată la maximum 2 kg. Proba de analizat trebuie prelucrată în prealabil în mod corespunzător, apoi așezată pe platina microscopului cu suprafața de interes orientată în jos.
Microscopul oferă trei tehnici de contrast în lumină reflectată: câmp luminos, polarizare simplă și contrast interferențial diferențial.
Metoda câmpului luminos oferă o imagine mărită fidelă a obiectului. Polarizarea simplă elimină reflexia de pe suprafețele metalice și evidențiază polimerii și alte elemente străine. Contrastul interferențial diferențial colorează diferențele de înălțime ale obiectului, dezvăluindu-i topografia. Obiectul studiat va apărea în relief.
Tubul trinocular și portul lateral pentru cameră permit conectarea simultană la un monitor și la o cameră.
Microscopul poate fi utilizat în diverse domenii (metalurgie, inginerie, industria aerospațială, industria nucleară și sectorul energetic), precum și în laboratoare de cercetare și universități tehnice.

Capul microscopului
Distanța focală a tubului: infinit (∞). La asamblarea microscopului, utilizatorul poate roti tuburile optice cu 180° și poate regla distanța interpupilară pentru a adapta instrumentul la înălțimea sa. Instrumentul este echipat cu un cap trinocular.
Monitorul se montează în al treilea tub al capului trinocular, în timp ce camera digitală poate fi instalată în portul lateral dedicat. Divizorul de fascicul de pe capul trinocular este 50/50 (tub deschis) sau 100/0 (tub închis), iar cel de pe corp este 100/0 sau 0/100.

Revolver portobiective
Revolverul portobiective cu 5 obiective este montat pe stativ, sub platina microscopului.
Revolverul portobiective are un locaș special pentru cursorul DIC, utilizat la metoda contrastului interferențial diferențial cu obiectivele 5x, 10x și 20x.

Obiective
Obiectivele planacromatice cu distanță de lucru mare sunt proiectate pentru metodele câmpului luminos, polarizării simple și contrastului interferențial diferențial. Pentru microscopia în câmp întunecat, alegeți MAGUS Metal V700 BD.

Mecanism de focalizare
Butoanele coaxiale pentru focalizarea fină (șurub micrometric) și grosieră (șurub macrometric) sunt amplasate de ambele părți, la baza microscopului. Utilizatorul își poate sprijini mâinile pe masă și poate adopta o poziție relaxată în timpul observării. Reglarea clarității este lină și fără efort.
În partea dreaptă se află butonul de blocare a focalizării grosiere (șurub macrometric), pentru reglarea rapidă după schimbarea probei. În partea stângă se află rotița de reglare a tensiunii mecanismului de focalizare.

Platină mecanică
Obiectul este deplasat prin mișcarea platinei de-a lungul a două axe. În centrul platinei se montează o placă rotundă, rotativă, cu un orificiu cu diametrul de 10 mm, 20 mm sau 30 mm. Pentru a menține obiectul observat în poziție, se folosește un suport pentru probă/clemă pentru lamă.

Sursă de lumină
Carcasa lămpii găzduiește o lampă cu halogen de 50 W. Intensitatea luminoasă este suficientă pentru obiectivele de la 4x la 100x, utilizate în tehnicile de microscopie în câmp luminos, cu lumină polarizată sau cu contrast interferențial diferențial. Lampa cu halogen emite lumină cu o temperatură de culoare care asigură un confort vizual sporit.

Iluminare cu lumină reflectată
Sistemul de iluminare permite configurarea iluminării Köhler. Diafragmele de apertură și de câmp sunt centrate implicit și nu necesită reglaje suplimentare. Dacă este necesar, diafragmele pot fi reglate cu ajutorul șuruburilor de centrare. Sursa de lumină este centrată de-a lungul a trei axe. Analizorul și polarizorul detașabile sunt necesare pentru tehnicile de microscopie cu lumină polarizată. Polarizorul se rotește de la 0° la 360°, în timp ce analizorul este fix.

Cursorul cu prismă DIC se utilizează cu metoda contrastului interferențial diferențial și obiectivele 5x, 10x și 20x.
Un set de filtre poate ajuta la modificarea redării culorilor.

Accesorii
Utilizarea accesoriilor suplimentare îmbunătățește performanțele tehnice ale microscopului. Ocularele și obiectivele măresc intervalul de mărire. O cameră digitală transmite imaginea observată către ecranul unui computer sau către un monitor. Lamele de calibrare ajută la efectuarea măsurătorilor obiectelor observate.

Caracteristici principale:

• Potrivit pentru studiul obiectelor opace, tridimensionale, cu o greutate de până la 2 kg
• Cap trinocular cu posibilitatea de reglare a distanței interpupilare
• Două tuburi independente pentru instalarea unei camere digitale și a unui monitor: un tub vertical pe cap și un tub lateral pe corp; divizor de fascicul 50/50 și 100/0 pe capul trinocular, respectiv 100/0 și 0/100 pe corp
• Iluminator pentru observații în lumină reflectată, cu lampă cu halogen puternică de 50 W și temperatură de culoare naturală
• Iluminare Köhler, elemente ale sistemului de iluminare centrat, dispozitiv de polarizare simplă, locaș pentru cursorul DIC
• Filtrele optice reduc intensitatea anumitor lungimi de undă și reglează redarea culorilor pentru fotomicrografie
• Platină de mari dimensiuni, cu placă rotundă prevăzută cu orificii cu diametrul de 10 mm, 20 mm sau 30 mm
• Selecție variată de obiective și oculare suplimentare

Pachetul conține:

• Stativ cu intrare pentru alimentare, mecanism de focalizare, platină și revolver portobiective
• Carcasa lămpii
• Cap trinocular
• Obiectiv planacromatic pentru infinit: LMPlan 5х/0,12 DIC WD 15,73 mm
• Obiectiv planacromatic pentru infinit: LMPlan 10х/0,25 DIC WD 20,2 mm
• Obiectiv planacromatic pentru infinit: LMPlan 20х/0,40 DIC WD 4,5 mm
• Obiectiv planacromatic pentru infinit: PL L50х/0,70 WD 3,68 mm
• Ocular 10x/22 mm cu distanță interpupilară mare (2 buc.)
• Adaptor cu filet C 1x
• Cursor DIC pentru obiectivele 5x, 10x și 20x
• Cheie hexagonală
• Cablu de alimentare de la rețeaua de curent alternativ
• Husă antipraf
• Manual de utilizare și certificat de garanție

Disponibile la cerere:

• Ocular 10x/22 mm cu reticul gradat
• Ocular 12,5x/14 mm (2 buc.)
• Ocular 15x/15 mm (2 buc.)
• Ocular 20x/12 mm (2 buc.)
• Ocular 25x/9 mm (2 buc.)
• Obiectiv planacromatic pentru infinit: PL L40х/0,60 WD 3,98 mm
• Obiectiv planacromatic pentru infinit: PL L60x/0,70 WD 2,08 mm
• Obiectiv planacromatic pentru infinit: PL L80x/0,80 WD 1,25 mm
• Obiectiv planacromatic pentru infinit: PL L100x/0,85 (uscat) WD 0,40 mm
• Cameră digitală
• Lamă de calibrare
