Ce microscope est conçu pour l’étude des microstructures des métaux, des alliages, des matériaux semi-conducteurs et d’autres échantillons opaques.
La conception du microscope inversé ne limite pas la taille de l’échantillon examiné ; seul son poids est limité à 2 kg. L’échantillon à analyser doit d’abord être préparé de manière appropriée, puis placé sur la platine, avec la surface d’intérêt orientée vers le bas.
Le microscope permet d’utiliser trois techniques de contraste en lumière réfléchie : le fond clair, la polarisation simple et le contraste interférentiel différentiel.
La méthode du fond clair permet d’obtenir une image agrandie fidèle de l’objet. La polarisation simple élimine les reflets des surfaces métalliques et met en évidence les polymères et autres éléments étrangers. Le contraste interférentiel différentiel colore les différences de hauteur de l’objet, révélant ainsi sa topographie. L’objet étudié apparaît en relief.
Le tube trinoculaire et le port latéral pour caméra permettent de connecter simultanément un moniteur et une caméra.
Ce microscope peut être utilisé dans divers domaines (métallurgie, ingénierie, industrie aérospatiale, nucléaire et secteur de l’énergie), ainsi que dans les laboratoires de recherche et les universités techniques.

Tête du microscope

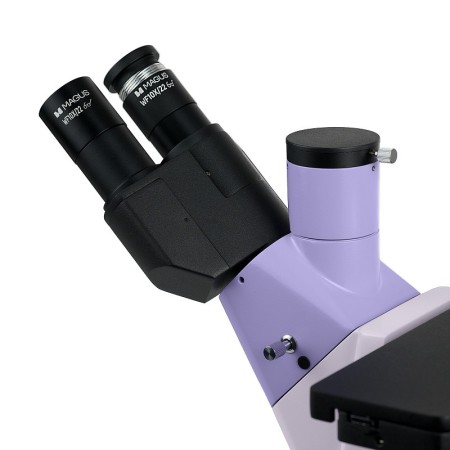

Longueur focale du tube : infini (∞). Lors du montage du microscope, l’utilisateur peut faire pivoter les tubes optiques de 180° et régler l’écartement interpupillaire afin d’adapter l’instrument à sa taille. L’instrument est équipé d’une tête trinoculaire.
Le moniteur se place dans le troisième tube de la tête trinoculaire, tandis que la caméra numérique peut être installée dans le port latéral prévu à cet effet. Le répartiteur de faisceau de la tête trinoculaire est de 50/50 (tube ouvert) ou de 100/0 (tube fermé), tandis que celui du corps est de 100/0 ou de 0/100.

Révolver porte-objectifs

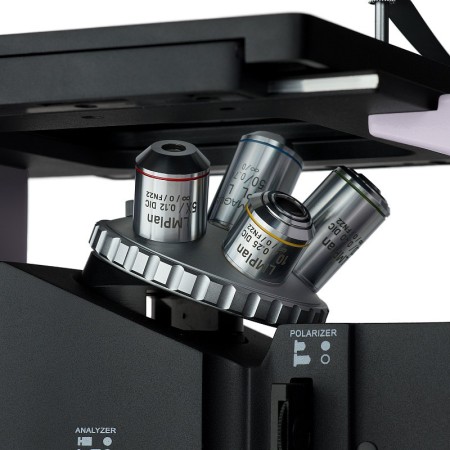

Le révolver porte-objectifs à 5 objectifs est installé sur le statif, sous la platine.
Le révolver porte-objectifs comporte un logement spécial pour le curseur DIC, utilisé avec la méthode du contraste interférentiel différentiel et les objectifs 5x, 10x et 20x.

Objectifs
Les objectifs planachromatiques à grande distance de travail sont conçus pour les méthodes du fond clair, de la polarisation simple et du contraste interférentiel différentiel. Pour la microscopie en fond noir, choisir le MAGUS Metal V700 BD.

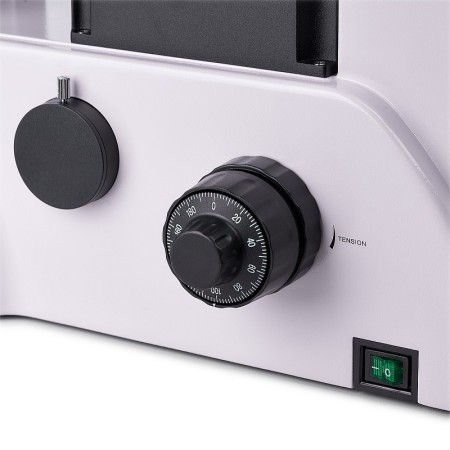

Mécanisme de mise au point

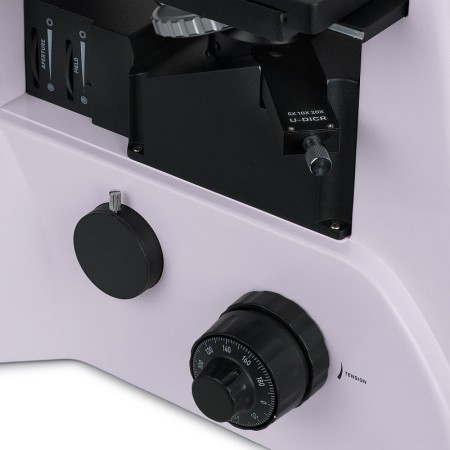

Les molettes coaxiales de mise au point fine (vis micrométrique) et grossière (vis macrométrique) sont situées de part et d’autre de la base du microscope. L’utilisateur peut poser les mains sur la table et adopter une posture détendue pendant l’observation. Le réglage de la netteté est fluide et sans effort.
À droite se trouve la molette de verrouillage de la mise au point grossière (vis macrométrique), qui permet un réglage rapide après le changement d’échantillon. À gauche se trouve la molette de réglage de la tension de mise au point.

Platine mécanique
L’objet est déplacé en faisant bouger la platine selon deux axes. Au centre de la platine se trouve une plaque ronde rotative percée d’un trou de diamètre 10 mm, 20 mm ou 30 mm. Pour maintenir l’objet observé en place, on utilise un support d’échantillon/une pince à lame.

Source lumineuse

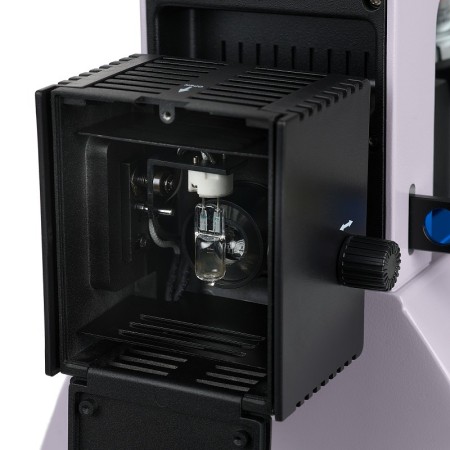

Le logement de la lampe accueille une lampe halogène de 50 W. Son intensité lumineuse est suffisante pour les objectifs de 4x à 100x utilisés pour les techniques de microscopie en fond clair, en lumière polarisée ou en contraste interférentiel différentiel. La lampe halogène émet une lumière dont la température de couleur assure un meilleur confort visuel.

Éclairage en lumière réfléchie
Le système d’éclairage permet de mettre en place l’éclairage de Köhler. Les diaphragmes d’ouverture et de champ sont centrés par défaut et ne nécessitent aucun réglage supplémentaire. Si nécessaire, les diaphragmes peuvent être réglés à l’aide des vis de centrage. La source lumineuse est centrée selon trois axes. L’analyseur et le polariseur amovibles sont nécessaires aux techniques de microscopie en lumière polarisée. Le polariseur tourne de 0° à 360°, tandis que l’analyseur est fixe.

Le curseur à prisme DIC s’utilise avec la méthode du contraste interférentiel différentiel et les objectifs 5x, 10x et 20x.
Un jeu de filtres peut aider à modifier le rendu des couleurs.

Accessoires
L’utilisation d’accessoires supplémentaires améliore les performances techniques du microscope. Les oculaires et les objectifs élargissent la plage de grossissement. Une caméra numérique transmet l’image observée à l’écran d’un ordinateur ou à un moniteur. Les lames de calibration aident à mesurer les objets observés.

Caractéristiques principales :

• Convient à l’étude d’objets opaques en trois dimensions pesant jusqu’à 2 kg
• Tête trinoculaire avec réglage de l’écartement interpupillaire
• Deux tubes indépendants pour installer une caméra numérique et un moniteur : un tube vertical sur la tête et un tube latéral sur le corps ; répartiteurs de faisceau 50/50 et 100/0 sur la tête trinoculaire, et 100/0 et 0/100 sur le corps
• Éclairage pour l’observation en lumière réfléchie, avec une puissante lampe halogène de 50 W et une température de couleur naturelle
• Éclairage de Köhler, éléments du système d’éclairage centrés, dispositif de polarisation simple, logement pour curseur DIC
• Les filtres optiques réduisent l’intensité de certaines longueurs d’onde et ajustent le rendu des couleurs pour la photomicrographie
• Grande platine avec plaque ronde dotée de trous de 10 mm, 20 mm ou 30 mm de diamètre
• Vaste choix d’objectifs et d’oculaires supplémentaires

Contenu de l’emballage :

• Statif avec entrée d’alimentation, mécanisme de mise au point, platine et révolver porte-objectifs
• Logement de la lampe
• Tête trinoculaire
• Objectif planachromatique à l’infini : LMPlan 5х/0,12 DIC WD 15,73 mm
• Objectif planachromatique à l’infini : LMPlan 10х/0,25 DIC WD 20,2 mm
• Objectif planachromatique à l’infini : LMPlan 20х/0,40 DIC WD 4,5 mm
• Objectif planachromatique à l’infini : PL L50х/0,70 WD 3,68 mm
• Oculaire 10x/22 mm à grand dégagement oculaire (2 pièces)
• Adaptateur monture C 1x
• Curseur DIC pour objectifs 5x, 10x et 20x
• Clé Allen
• Câble d’alimentation secteur
• Housse de protection contre la poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif planachromatique corrigé à l’infini : PL L40х/0,60 WD 3,98 mm
• Objectif planachromatique corrigé à l’infini : PL L60x/0,70 WD 2,08 mm
• Objectif planachromatique corrigé à l’infini : PL L80x/0,80 WD 1,25 mm
• Objectif planachromatique corrigé à l’infini : PL L100x/0,85 (à sec) WD 0,40 mm
• Caméra numérique
• Lame d’étalonnage
