MAGUS CHD20 to kamera cyfrowa montowana na mikroskopie. Została zaprojektowana do wykonywania zdjęć i nagrywania filmów dokumentujących badania oraz ich edycji, a także umożliwia pomiar wymiarów liniowych i kątowych obiektów oraz ich struktur. Urządzenie działa z własnym oprogramowaniem, dzięki czemu można je podłączyć nie tylko do komputera, ale także bezpośrednio do zewnętrznego ekranu. W tym celu kamerę wyposażono w dwa rodzaje interfejsów: HDMI i USB.

Kamera rejestruje wysokiej jakości obraz Full HD (1920x1080 px) oraz zapewnia wysoką liczbę klatek na sekundę i dużą szybkość przesyłania danych między urządzeniami. Wyposażono ją w światłoczuły sensor Sony, który może pracować także przy świetle fluorescencyjnym. Kolejną cechą tej kamery jest zastosowanie filtrów mozaikowych RGB. Zmniejsza to prąd ciemny i zapewnia ostry obraz. Cały system kamery został zaprojektowany tak, aby tworzyć wysokiej jakości obraz bez rwania, zacięć i zniekształceń, nawet gdy obserwowany obiekt jest w ruchu.

Sensor

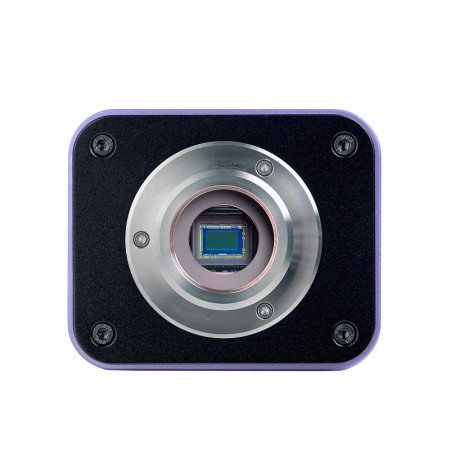

Kolorowy sensor CMOS SONY z serii Starvis, dzięki niewielkim wymiarom (1/2'', piksele o rozmiarze 3,75x3,75 μm), charakteryzuje się wysoką światłoczułością (1175 mV przy czasie otwarcia migawki 1/30 s) i umożliwia fotografowanie nawet przy słabym oświetleniu. Jest to możliwe dzięki zastosowaniu technologii podświetlenia od tyłu. Aby uzyskać jak najszersze pole widzenia bez zniekształceń, zaleca się użycie adaptera o powiększeniu od 0,5x do 0,7x.

Funkcje oprogramowania

Po podłączeniu przez interfejs HDMI kamera korzysta z wbudowanego oprogramowania, które umożliwia wyświetlanie obrazu na ekranie zewnętrznym, wykonywanie zdjęć, nagrywanie filmów, edycję obrazów oraz pomiar wymiarów liniowych i kątowych próbek i powiązanych z nimi struktur. Przed wykonaniem pomiarów należy skalibrować oprogramowanie dla każdego obiektywu za pomocą szkiełka kalibracyjnego. Interfejs USB służy do podłączenia kamery do komputera. Oprogramowanie instaluje się z dołączonego nośnika flash USB; można je również pobrać z zakładki „Materiały i pliki do pobrania”.

Podłączanie do urządzeń zewnętrznych

MAGUS CHD20 obsługuje podłączenie do ekranu zewnętrznego i komputera, a także integrację z dodatkowymi urządzeniami. Podłączenie do monitora, telewizora lub projektora odbywa się przez interfejs HDMI z prędkością 60 kl./s. Kamerę można podłączyć do komputera przez interfejs USB 2.0 z prędkością 50 kl./s.

Kamera ma kartę SD o pojemności 32 GB. Można na niej zapisywać zdjęcia i filmy oraz edytować je za pomocą wbudowanego oprogramowania. Interfejs USB umożliwia podłączenie nośnika flash.

Do obsługi aplikacji kamery zaleca się używanie myszy. Jest ona również dołączona do zestawu i służy do ograniczania drgań wynikających z bezpośredniej obsługi kamery.

Urządzenie można połączyć ze specjalnymi monitorami MAGUS, które montuje się bezpośrednio na kamerze, tworząc system obrazowania mikroskopowego.

Montaż na mikroskopie

Kamerę można umieścić w tubusie okularowym mikroskopu, łącząc ją z nim za pomocą adaptera z gwintem C oraz pierścienia adaptacyjnego dopasowanego do średnicy tubusu. Do zamontowania urządzenia w tubusie trinokularowym używa się adaptera z gwintem C. Należy pamiętać, że adapter z gwintem C może być już dołączony do mikroskopu; jego dostępność zależy jednak od konkretnego modelu i konfiguracji. Przed zakupem kamery zaleca się sprawdzić zawartość zestawu mikroskopu, a następnie, w razie potrzeby, dokupić odpowiednie adaptery.

Najważniejsze cechy:

• Światłoczułość 1175 mV przy 1/30 s umożliwia fotografowanie nawet przy słabym oświetleniu lub świetle fluorescencyjnym
• Kamera rejestruje wysokiej jakości obrazy Full HD (1920x1080 px)
• Wbudowane oprogramowanie umożliwia samodzielne tworzenie i edycję materiałów fotograficznych i wideo oraz wykonywanie pomiarów obiektów
• Do wyświetlania danych na monitorze lub komputerze zewnętrznym służą interfejsy HDMI i USB; liczba klatek na sekundę wynosi odpowiednio 60 i 50 kl./s, zależnie od połączenia
• Kamera wykorzystuje filtry mozaikowe RGB, które zmniejszają prąd ciemny i zapewniają ostry obraz

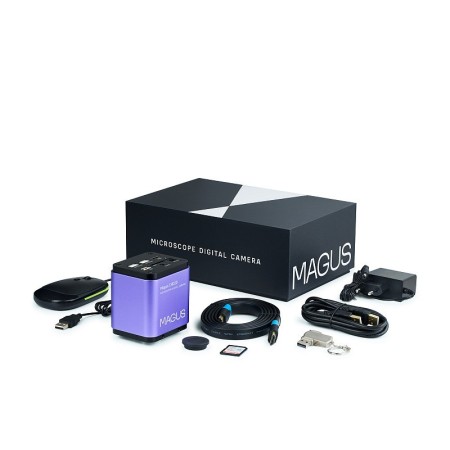

Zawartość zestawu:

• Kamera cyfrowa
• Kabel HDMI (1,5 m)
• Kabel USB 2.0 (2 m)
• Mysz z interfejsem USB
• Karta pamięci SD o pojemności 32 GB
• Zasilacz sieciowy AC 12 V/1 A (Euro)
• Nośnik flash USB ze sterownikami i oprogramowaniem
• Instrukcja obsługi i karta gwarancyjna
