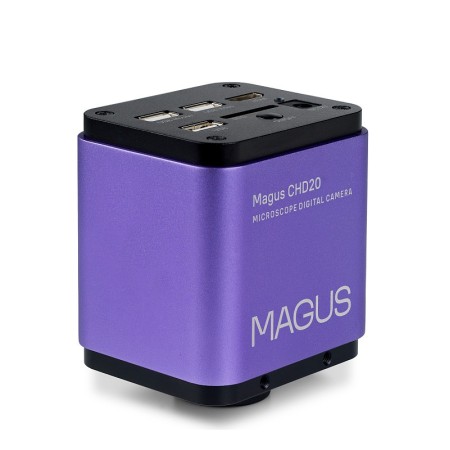

MAGUS CHD20 es una cámara digital para montar en un microscopio. Está diseñada para tomar fotografías y grabar vídeos de investigación, editarlos y también puede medir las dimensiones lineales y angulares de objetos y sus estructuras. El dispositivo funciona con su propio software, por lo que puede conectarse no solo a un ordenador, sino también directamente a una pantalla externa. Para ello, la cámara está equipada con dos tipos de interfaces: HDMI y USB.

La cámara produce una imagen Full HD de alta calidad (1920x1080 px) y ofrece una alta frecuencia de fotogramas y altas velocidades de transferencia de datos entre dispositivos. Está equipada con un sensor Sony de alta sensibilidad a la luz que puede funcionar incluso con luz fluorescente. Otra característica de esta cámara es el uso de filtros de mosaico RGB. Esto reduce la corriente oscura y proporciona una imagen nítida. Todo el sistema de la cámara está diseñado para crear imágenes de alta calidad sin desgarros, bloqueos ni distorsiones, incluso cuando el objeto observado está en movimiento.

Sensor

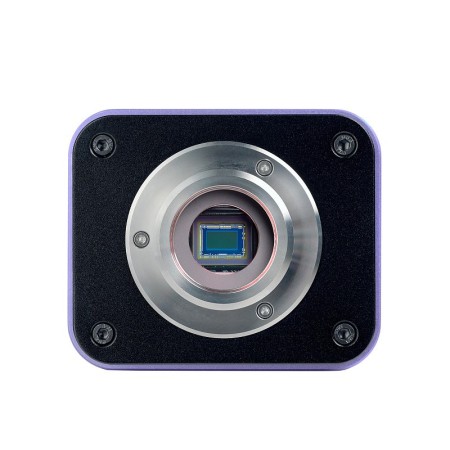

El sensor CMOS en color de la serie Starvis de SONY, con sus dimensiones reducidas (1/2'', píxeles de 3,75x3,75 μm), tiene una alta fotosensibilidad (1175 mV con una velocidad de obturación de 1/30 s) y permite tomar imágenes incluso en condiciones de poca luz. Esto es posible gracias al uso de la tecnología de retroiluminación. Para crear el campo de visión más amplio posible sin distorsiones, se recomienda utilizar un adaptador con aumentos de 0,5x a 0,7x.

Funciones del software

Al conectarse mediante la interfaz HDMI, la cámara utiliza un software integrado que permite visualizar imágenes en una pantalla externa, tomar fotografías, grabar vídeos, editar imágenes y medir las dimensiones lineales y angulares de las muestras y sus estructuras. Antes de realizar las mediciones, es necesario calibrar el software para cada objetivo con un micrómetro de calibración. La interfaz USB se utiliza para conectar la cámara a un PC. El software se instala desde la unidad flash USB incluida y también está disponible para descargar en la pestaña «Referencias y descargas».

Conexión a dispositivos externos

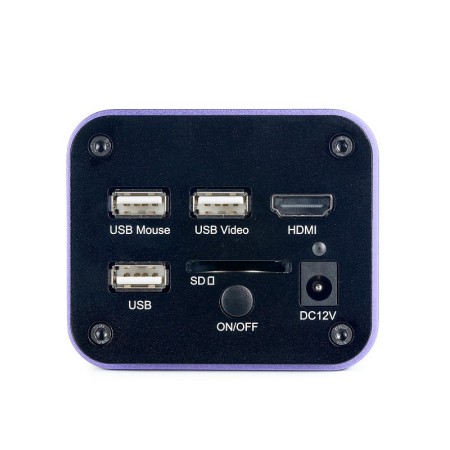

MAGUS CHD20 admite la conexión a una pantalla externa y a un ordenador, así como la integración de dispositivos adicionales. La conexión a un monitor, televisor o proyector se realiza mediante la interfaz HDMI, a 60 fps. Es posible conectar la cámara a un ordenador mediante la interfaz USB 2.0 a 50 fps.

La cámara dispone de una tarjeta SD de 32 GB. En ella se pueden guardar fotos y vídeos y procesarlos utilizando el software integrado. La interfaz USB permite conectar una unidad flash.

Se recomienda utilizar un ratón para manejar las aplicaciones de la cámara. También se incluye en el paquete y está diseñado para compensar las vibraciones derivadas de la interacción directa con la cámara.

El dispositivo se puede combinar con monitores especiales MAGUS, que se instalan directamente en la cámara y crean un sistema de captura de imágenes para microscopía.

Montaje en un microscopio

La cámara puede introducirse en el tubo del ocular del microscopio, conectándose a él mediante un adaptador de montura C y un anillo adaptador para el diámetro del tubo. Para instalar el dispositivo en el tubo trinocular se utiliza un adaptador de montura C. Tenga en cuenta que el adaptador de montura C puede estar incluido con el microscopio; sin embargo, su disponibilidad depende del modelo y la configuración específicos. Antes de comprar una cámara, se recomienda comprobar el contenido del paquete del microscopio y, si es necesario, adquirir los adaptadores adecuados.

Características principales:

• La sensibilidad a la luz de 1175 mV a 1/30 s permite tomar imágenes incluso en condiciones de poca luz o con luz fluorescente
• La cámara produce imágenes Full HD de alta calidad (1920x1080 px)
• El software integrado permite crear y procesar de forma autónoma fotografías y vídeos, así como realizar mediciones de objetos
• Las interfaces HDMI y USB se utilizan para mostrar datos en un monitor externo o un ordenador; la frecuencia de fotogramas es, respectivamente, de 60 y 50 fps, según la conexión
• La cámara utiliza filtros de mosaico RGB, que reducen la corriente oscura y producen una imagen nítida

El paquete incluye:

• Cámara digital
• Cable HDMI (1,5 m)
• Cable USB 2.0 (2 m)
• Ratón con USB
• Tarjeta de memoria SD de 32 GB
• Adaptador de corriente CA de 12 V/1 A (Euro)
• Unidad flash USB con controlador y software
• Manual de usuario y certificado de garantía
