MAGUS CHD20 est une caméra numérique à monter sur un microscope. Elle est conçue pour prendre des photos et enregistrer des vidéos à des fins de recherche, les modifier, et peut également mesurer les dimensions linéaires et angulaires des objets et de leurs structures. L’appareil fonctionne avec son propre logiciel, ce qui permet de le connecter non seulement à un ordinateur, mais aussi directement à un écran externe. À cette fin, la caméra est équipée de deux types d’interfaces : HDMI et USB.

La caméra produit des images Full HD de haute qualité (1920x1080 px) et offre des fréquences d’images élevées ainsi que des vitesses de transfert de données élevées entre les appareils. Elle est équipée d’un capteur Sony à haute sensibilité à la lumière, capable de fonctionner même sous un éclairage fluorescent. Une autre caractéristique de cette caméra est l’utilisation de filtres mosaïques RGB. Cela réduit le courant d’obscurité et fournit une image nette. L’ensemble du système de la caméra vise à créer une image de haute qualité sans déchirures, blocages ni distorsions, même lorsque le sujet observé est en mouvement.

Capteur

Le capteur CMOS couleur de la série Starvis de SONY, de petites dimensions (1/2'', pixels de 3,75x3,75 μm), présente une sensibilité élevée à la lumière (1175 mV avec un temps d’exposition de 1/30 s) et permet de filmer même dans des conditions de faible luminosité. Cela est rendu possible par l’utilisation d’une technologie de rétroéclairage. Pour obtenir le champ de vision le plus large possible sans distorsion, il est recommandé d’utiliser un adaptateur avec un grossissement de 0,5x à 0,7x.

Fonctionnalités du logiciel

Lorsqu’elle est connectée via l’interface HDMI, la caméra utilise un logiciel intégré qui permet d’afficher des images sur un écran externe, de prendre des photos, d’enregistrer des vidéos, de modifier des images et de mesurer les dimensions linéaires et angulaires des échantillons et de leurs structures. Avant d’effectuer les mesures, il faut étalonner le logiciel pour chaque objectif à l’aide d’une lame d’étalonnage. L’interface USB sert à connecter la caméra à un PC. Le logiciel est installé à partir de la clé USB USB fournie et est également disponible en téléchargement dans l’onglet « Références et téléchargements ».

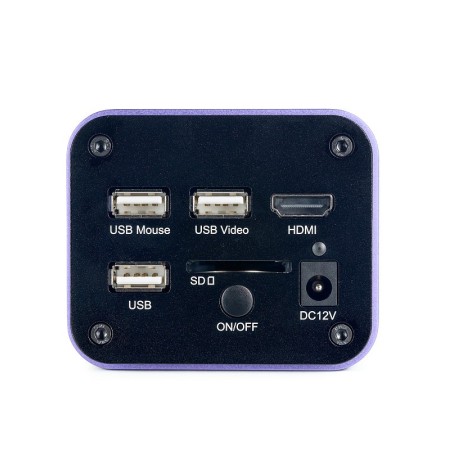

Connexion à des appareils externes

MAGUS CHD20 prend en charge la connexion à un écran externe, à un ordinateur ainsi que l’intégration de périphériques supplémentaires. La connexion à un moniteur, un téléviseur ou un projecteur s’effectue via l’interface HDMI, à 60 fps. Il est possible de connecter la caméra à un ordinateur via l’interface USB 2.0 à 50 fps.

La caméra dispose d’une carte SD de 32 Go. Il est possible d’y enregistrer des photos et des vidéos et de les traiter à l’aide du logiciel intégré. L’interface USB permet de connecter une clé USB.

Il est recommandé d’utiliser une souris pour faire fonctionner les applications de la caméra. Elle est également incluse dans l’emballage et est conçue pour atténuer les vibrations résultant d’une interaction directe avec la caméra.

L’appareil peut être associé à des moniteurs spéciaux MAGUS, qui se montent directement sur la caméra et créent un système d’imagerie microscopique.

Montage sur un microscope

La caméra peut être insérée dans le tube porte-oculaire du microscope et y être raccordée au moyen d’un adaptateur à monture C et d’une bague adaptatrice correspondant au diamètre du tube. Un adaptateur à monture C est utilisé pour installer l’appareil dans le tube trinoculaire. Veuillez noter que l’adaptateur à monture C peut déjà être fourni avec le microscope ; toutefois, sa disponibilité dépend du modèle et de la configuration spécifiques. Avant d’acheter une caméra, il est recommandé de vérifier le contenu de l’emballage du microscope et, si nécessaire, d’acheter les adaptateurs appropriés.

Caractéristiques principales :

• La sensibilité à la lumière de 1175 mV à 1/30 s permet de filmer même dans des conditions de faible luminosité ou sous un éclairage fluorescent
• La caméra produit des images Full HD de haute qualité (1920x1080 px)
• Le logiciel intégré permet de créer et de traiter soi-même des photos et des vidéos, ainsi que d’effectuer des mesures d’objets
• Les interfaces HDMI et USB servent à afficher les données sur un moniteur ou un ordinateur externe ; la fréquence d’images est respectivement de 60 et 50 fps, selon la connexion
• La caméra utilise des filtres mosaïques RGB, qui réduisent le courant d’obscurité et produisent une image nette

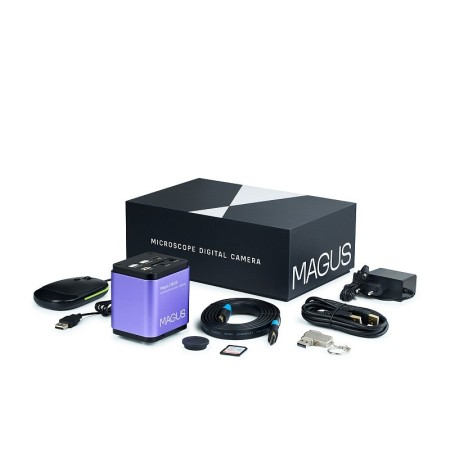

Contenu de l’emballage :

• Caméra numérique
• Câble HDMI (1,5 m)
• Câble USB 2.0 (2 m)
• Souris avec USB
• Carte mémoire SD de 32 Go
• Adaptateur secteur CA de 12 V/1 A (Euro)
• Clé USB USB avec pilotes et logiciel
• Manuel d’utilisation et certificat de garantie
