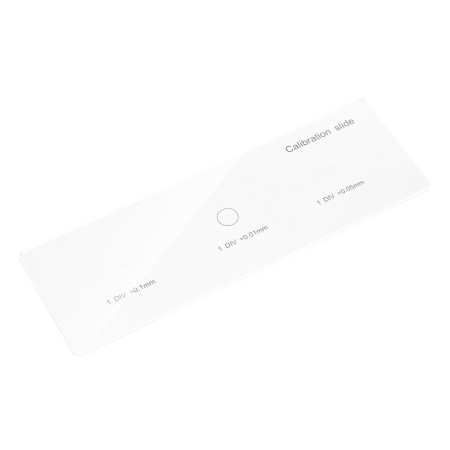

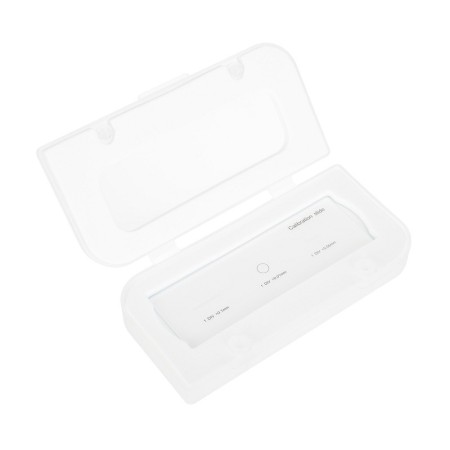

Kalibratiepreparaat voor microscopen.

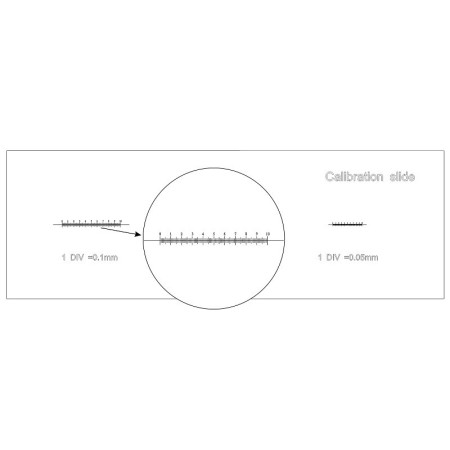

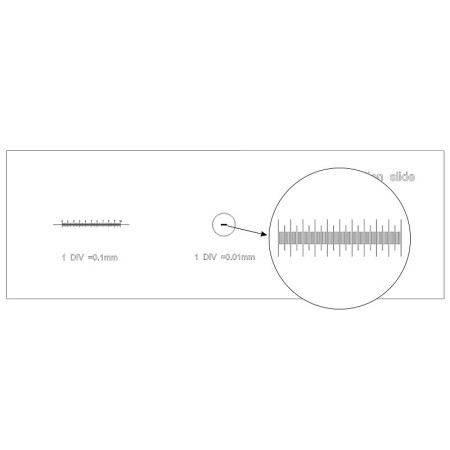

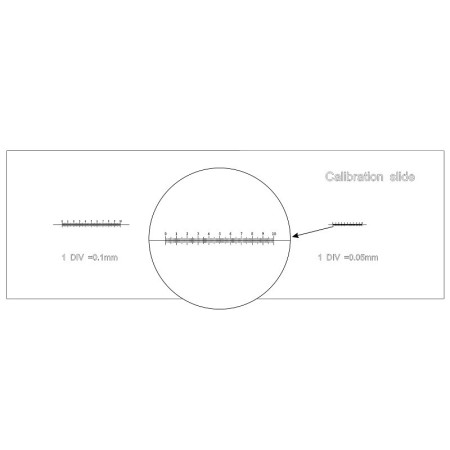

Het preparaat heeft drie horizontale micrometerschalen met 100 verdelingen. De schaalverdeling bedraagt respectievelijk 0,01 mm, 0,05 mm en 0,1 mm.
Het kalibratiepreparaat (objectmicrometer) wordt gebruikt om de vergroting, het lineaire gezichtsveld van de microscoop en de schaalwaarde van de schalen en oculairmicrometers te bepalen.
Bij gebruik in combinatie met een digitale camera maakt het preparaat het mogelijk om de beeldanalysesoftware voor elk objectief te kalibreren.

Kalibratie van beeldanalysesoftware

De kalibratie wordt uitgevoerd voor elk objectief dat voor observaties wordt gebruikt. Het kalibratiepreparaat wordt gebruikt om de kalibratiefactor van de beeldanalysesoftware te bepalen.

Kalibratieprocedure:

1. Bevestig het kalibratiepreparaat op de microscooptafel.
2. Selecteer het gewenste objectief en stel de maximale cameraresolutie in.
3. Geef een contrastrijk beeld van de schaal weer op het monitorscherm en maak een opname.
4. Selecteer de modus "Kalibratie" in de beeldanalysesoftware.
5. Klik met de muis om de maximaal zichtbare afstand tussen de eerste en de laatste schaalverdeling te bepalen.
6. Voer in de beeldanalysesoftware de resulterende schaalgrootte in echte eenheden in.
7. Voer de naam van de kalibratie in en vermeld daarbij de huidige vergroting van het objectief.
8. Controleer het resultaat: meet in de modus "Meten" enkele schaalverdelingen van het kalibratiepreparaat in echte eenheden.
9. De beeldanalysesoftware slaat de kalibratiefactor op onder de geselecteerde naam. Vervolgens zet de software de resultaten automatisch om naar de geselecteerde meeteenheden.

Kalibratie van de oculairschaal

De kalibratie van de oculairschaal wordt uitgevoerd voor elk objectief dat voor observaties wordt gebruikt. Plaats het preparaat op de microscooptafel en stel vervolgens scherp op de schaal. Draai het oculair in de tubus totdat de schaal van het preparaat en die van het oculair evenwijdig aan elkaar liggen.

Bij gebruik van objectieven met een lage vergroting moet worden berekend hoeveel schaalverdelingen van het oculair binnen de schaal van het preparaat passen.
Bij gebruik van objectieven met een gemiddelde of hoge vergroting moet worden berekend hoeveel schaalverdelingen van het preparaat binnen de schaal van het oculair passen.

Het kalibratiepreparaat CS3 MAGUS heeft drie micrometerschalen met verschillende schaalwaarden. Kalibreren gaat gemakkelijker wanneer de schaal van het preparaat de volledige oculairschaal beslaat. Bij een objectief met een lage vergroting wordt een schaal met een schaalverdeling van 0,1 mm of 0,05 mm gebruikt. Bij objectieven met een vergroting hoger dan 20x wordt een schaal met een schaalverdeling van 0,01 mm gebruikt.

De berekening voor elk objectief wordt uitgevoerd volgens de formule:
Е=ТL/A, waarbij
E – schaalwaarde van het oculair
Т – schaalwaarde van de microscooptafel, vermeld op de objectmicrometer
L – aantal schaalverdelingen van de objectmicrometer
А – aantal schaalverdelingen van de oculairschaal.

Zo worden de overeenkomstige schaalwaarden van de oculairschaal voor elk objectief vastgelegd.

Bij het meten van een object moet eerst het aantal schaalverdelingen van de oculairschaal worden geteld dat het object beslaat. Het resultaat wordt vervolgens vermenigvuldigd met de eerder berekende schaalwaarde voor het gebruikte objectief. De uitkomst is de werkelijke lineaire afmeting van het object.
