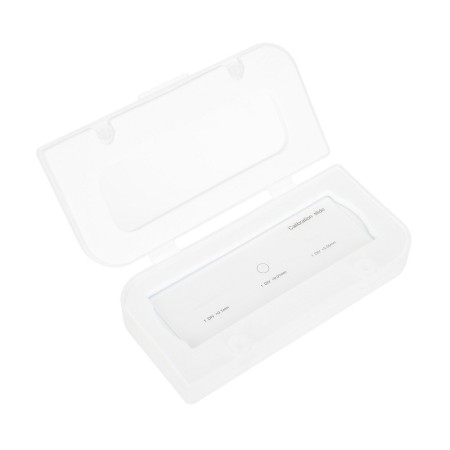

Kalibrační sklíčko pro mikroskopy.

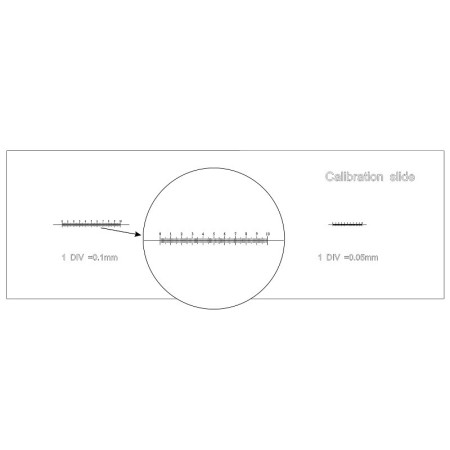

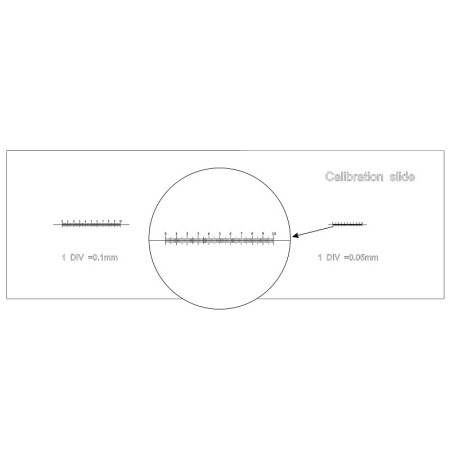

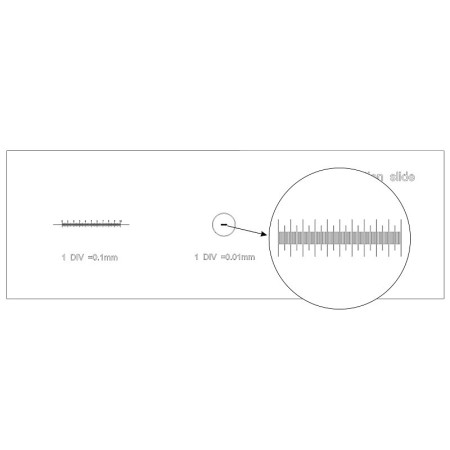

Sklíčko obsahuje tři vodorovné mikrometrické stupnice se 100 dílky. Hodnota dílku stupnice je 0,01 mm, 0,05 mm a 0,1 mm.
Kalibrační sklíčko (stolní mikrometr) se používá ke stanovení zvětšení, lineárního zorného pole mikroskopu a hodnoty dílku stupnic a okulárových měřítek.
Při použití s digitální kamerou umožňuje sklíčko kalibrovat software pro analýzu obrazu pro každý objektiv.

Kalibrace softwaru pro analýzu obrazu

Kalibrace se provádí pro každý objektiv používaný při pozorování. Kalibrační sklíčko se používá ke stanovení kalibračního faktoru softwaru pro analýzu obrazu.

Postup kalibrace:

1. Upevněte kalibrační sklíčko na stolek mikroskopu.
2. Vyberte požadovaný objektiv a nastavte maximální rozlišení kamery.
3. Zobrazte na monitoru kontrastní obraz stupnice a pořiďte snímek.
4. V softwaru pro analýzu obrazu vyberte režim „Kalibrace“.
5. Kliknutím myší určete maximální viditelnou vzdálenost mezi prvním a posledním dílkem stupnice.
6. Do softwaru pro analýzu obrazu zadejte zjištěnou hodnotu rozměru stupnice ve skutečných jednotkách.
7. Zadejte název kalibrace s uvedením aktuálního zvětšení objektivu.
8. Zkontrolujte výsledek: v režimu „Měření“ změřte ve skutečných jednotkách několik dílků stupnic kalibračního sklíčka.
9. Software pro analýzu obrazu uloží kalibrační faktor pod zvoleným názvem. Následně automaticky převede výsledky na vybrané měrné jednotky.

Kalibrace okulárové stupnice

Kalibrace okulárové stupnice se provádí pro každý objektiv používaný při pozorování. Sklíčko je třeba položit na stolek a poté zaostřit mikroskop na stupnici. Okulár je třeba v optickém tubusu otáčet, dokud nebudou stupnice sklíčka a okuláru vzájemně rovnoběžné.

Při použití objektivů s nízkým zvětšením je třeba vypočítat, kolik dílků okulárové stupnice se vejde do stupnice sklíčka.
Při použití objektivů se středním a vysokým zvětšením je třeba vypočítat, kolik dílků sklíčka se vejde do okulárové stupnice.

Kalibrační sklíčko CS3 MAGUS obsahuje tři mikrometrické stupnice s různými hodnotami dílků. Kalibrace je praktičtější, když stupnice sklíčka pokrývá celou okulárovou stupnici. U objektivu s nízkým zvětšením se používá stupnice s hodnotou dílku 0,1 mm nebo 0,05 mm. U objektivů se zvětšením větším než 20x se používá stupnice s hodnotou dílku 0,01 mm.

Výpočet pro každý objektiv se provádí podle vzorce:
Е=ТL/A, kde
E – hodnota dílku okuláru
Т – hodnota dílku stolku uvedená na stolním mikrometru
L – počet dílků stolního mikrometru
А – počet dílků okulárové stupnice.

Tím se zaznamenají příslušné hodnoty dílku okulárové stupnice pro každý objektiv.

Při měření objektu je nejprve třeba spočítat počet dílků okulárové stupnice, které objekt pokrývá. Výsledek se poté vynásobí předem vypočítanou hodnotou stupnice pro používaný objektiv. Výsledkem bude skutečná lineární velikost objektu.
