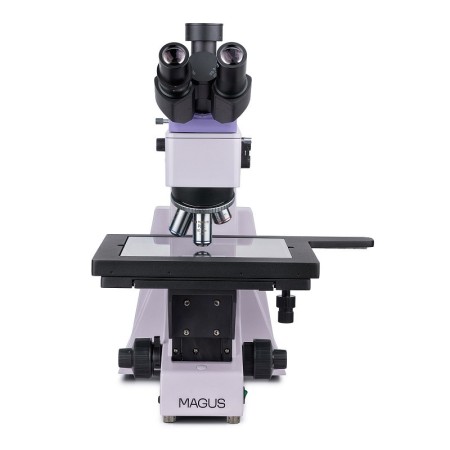

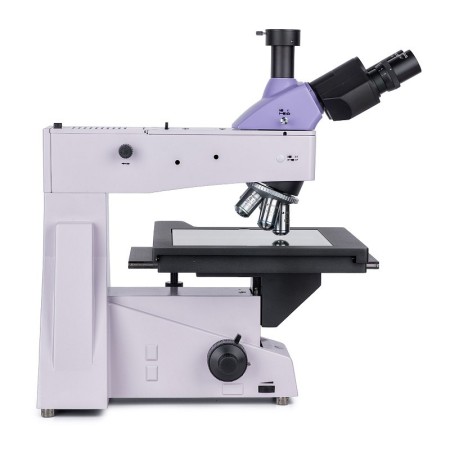

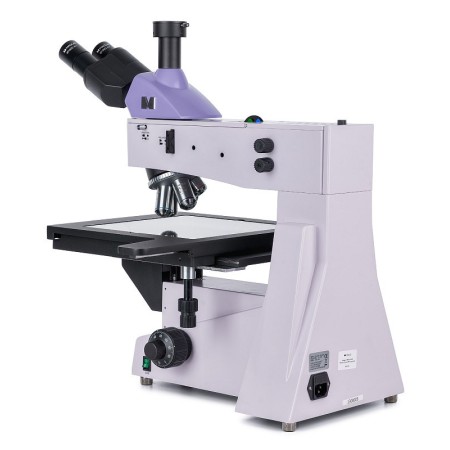

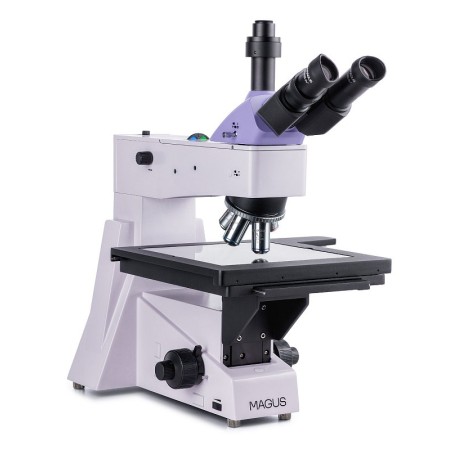

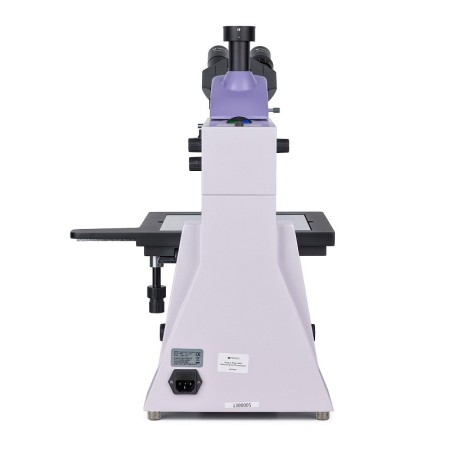

Metallografische microscoop MAGUS Metal 650

De metallografische microscoop MAGUS Metal 650 is uitgerust met een grote tafel waarop fotomaskers, printplaten, geïntegreerde schakelingen en andere lange en brede preparaten kunnen worden geplaatst voor onderzoek met opvallend licht. Waarnemingen in helderveld en gepolariseerd licht zijn mogelijk. De microscoop biedt zeer nauwkeurige scherpstelling. De fijnstelwaarde van 0,7 µm vergemakkelijkt onderzoek bij hoge vergroting. De microscoop wordt gebruikt voor onderzoek in industriële installaties en voor de opleiding van technische studenten.

Optiek

De planachromatische infinity-optiek levert scherpe, gedetailleerde beelden. De microscoopkop is trinoculair, onder een hoek van 30° geplaatst en voorzien van een trinoculaire buis voor montage van een digitale camera. De camera (niet inbegrepen) maakt foto's en video's van het onderzochte preparaat en geeft het microscoopbeeld weer op een extern scherm. Er is een lichtsplitser met twee posities: 100:0 en 0:100. De lichtbundel wordt naar het oculair of de camera geleid. Op de linker oculairbuis bevindt zich een dioptrie-instelring.

Op de revolver kunnen 5 objectieven worden gemonteerd; deze zijn allemaal inbegrepen in de kit. Voor een hogere vergroting kunnen optionele objectieven worden gemonteerd in plaats van de meegeleverde objectieven. In de basisconfiguratie biedt de microscoop een vergroting van 50 tot 800x. De revolver is naar de binnenkant van het instrument gericht, zodat de gebruiker kan zien welk objectief in de optische baan is geplaatst.

Verlichting

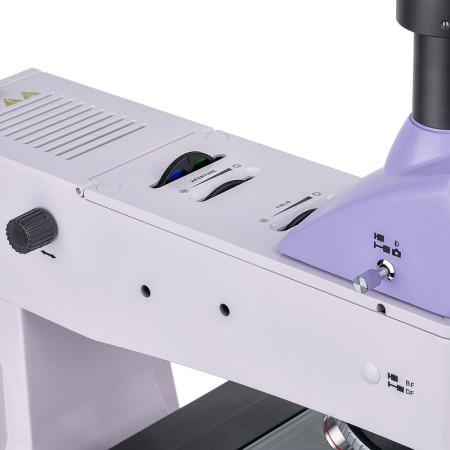

Het opvallend-verlichtingssysteem combineert drie centreerbare elementen: de lichtbron, het velddiafragma en het apertuurdiafragma. De verlichtingsunit met een halogeenlamp van 30 W geeft warm licht, waardoor vermoeide ogen bij langdurig gebruik worden voorkomen. De lichtsterkte kan worden geregeld en Köhler-verlichting kan worden ingesteld. Het opvallend-verlichtingssysteem is bovendien voorzien van een polarisatie-eenheid: een geïntegreerde analysator en een afneembare, draaibare polarisator. Er is een set kleurfilters aanwezig.

Tafel en scherpstelmechanisme

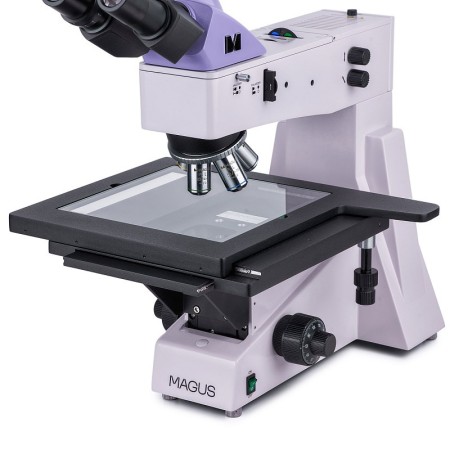

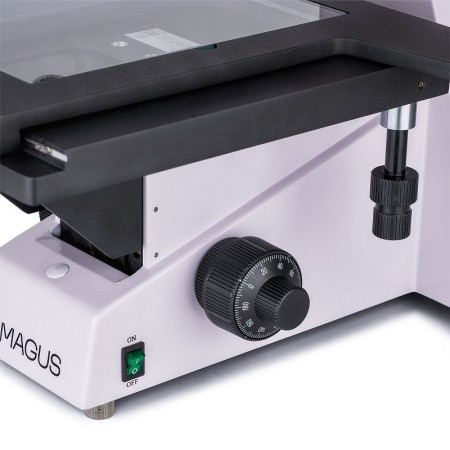

Het meest opvallende ontwerpkenmerk van de microscoop is de tafel van 280x270 mm, die langs twee assen tot 204 mm kan worden verplaatst. Dit maakt het mogelijk grote preparaten te observeren en het oppervlak ervan gemakkelijk te onderzoeken. De coaxiale knoppen voor grof- en fijn scherpstellen bevinden zich aan beide zijden van de microscoop. Er is ook een vergrendelknop en een knop voor het aanpassen van de grofstelspanning. De handgreep bevindt zich dicht bij de voet van de microscoop. De gebruiker kan de handen vrij op de tafel laten rusten en zo comfortabel observeren.

Accessoires

Compatibele accessoires voor de microscoop MAGUS Metal 650 zijn onder meer oculairs, objectieven met een lange werkafstand, digitale camera's en kalibratiepreparaten. De accessoires kunnen worden gebruikt om de mogelijkheden van de microscoop uit te breiden.

Belangrijkste kenmerken:

• Grote tafel met een ruim bewegingsbereik voor het observeren van lange en brede preparaten
• Fijnstelwaarde van 0,7 µm voor eenvoudiger scherpstellen bij hoge vergroting. Grof scherpstellen met een vergrendelknop en een knop voor het aanpassen van de spanning
• Trinoculaire kop met trinoculaire buis en lichtsplitser
• Opvallend-verlichtingsunit: krachtige halogeenlamp van 30 W met regeling van de lichtsterkte en netvoeding
• Polarisatie-eenheid, centreerbare elementen van de opvallend-verlichtingsunit, Köhler-verlichting, kleurfilters
• Ruime keuze aan optionele onderdelen en compatibele accessoires

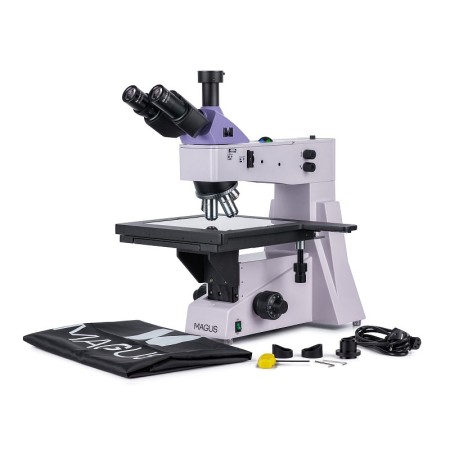

Inhoud van de verpakking:

• Voet met voedingsingang, lichtbron voor waarnemingen met opvallend licht, scherpstelmechanisme, tafel en objectiefrevolver
• Trinoculaire kop
• Planachromatisch infinity-objectief: PL L5x/0,12 WD 26,1 mm
• Planachromatisch infinity-objectief: PL L10х/0,25 WD 20,2 mm
• Planachromatisch infinity-objectief: PL L20х/0,40 WD 8,80 mm
• Planachromatisch infinity-objectief: PL L50х/0,70 WD 3,68 mm
• Planachromatisch infinity-objectief: PL L80x/0,80 WD 1,25 mm
• Oculair 10x/22 mm met grote oogafstand (2 stuks)
• C-mountadapter 1x
• Inbussleutel
• Netsnoer voor wisselstroom
• Stofkap
• Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

• Oculair 10x/22 mm met schaalverdeling
• Oculair 12,5x/14 mm (2 stuks)
• Oculair 15x/15 mm (2 stuks)
• Oculair 20x/12 mm (2 stuks)
• Oculair 25x/9 mm (2 stuks)
• Planachromatisch infinity-objectief: PL L40х/0,60 WD 3,98 mm
• Planachromatisch infinity-objectief: PL L60x/0,70 WD 2,08 mm
• Planachromatisch infinity-objectief: PL L100x/0,85 (droog) WD 0,40 mm
• Digitale camera
• Kalibratiepreparaat
