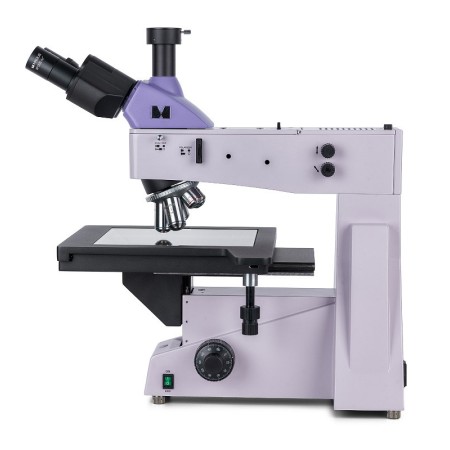

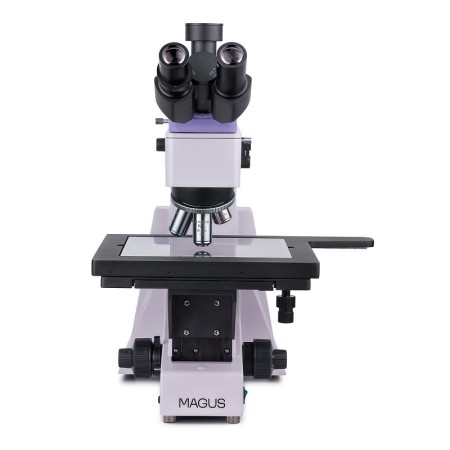

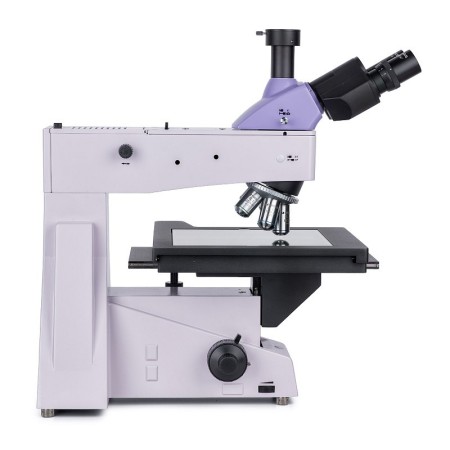

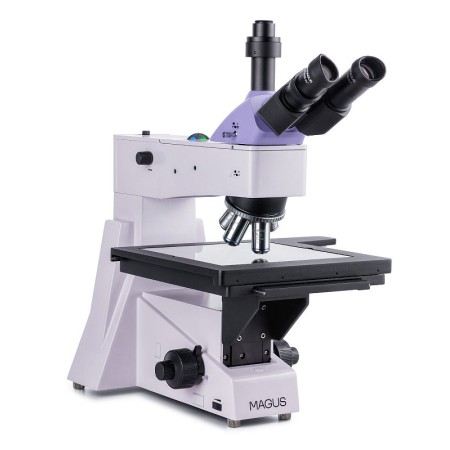

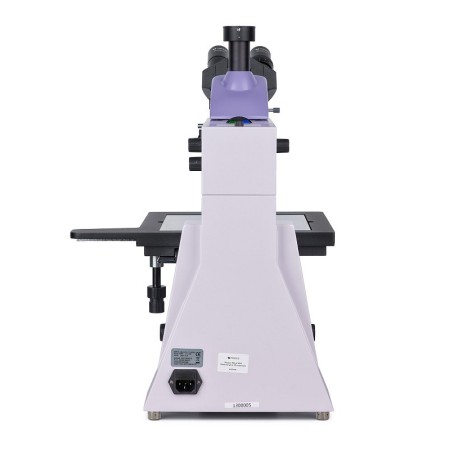

Le microscope métallographique MAGUS Metal 650 est équipé d’une grande platine sur laquelle on peut placer des photomasques, des cartes de circuits imprimés, des circuits intégrés et d’autres échantillons longs et larges à examiner en lumière réfléchie. Les observations en champ clair et en lumière polarisée sont possibles. Le microscope offre une mise au point de haute précision. La valeur de mise au point fine de 0,7 µm facilite l’examen à fort grossissement. Il est utilisé pour mener des recherches dans des installations industrielles et pour former des étudiants en ingénierie.

Optique

Les optiques plan achromatiques à l’infini produisent des images nettes et détaillées. La tête du microscope est trinoculaire, inclinée à 30°, et comporte un tube trinoculaire pour le montage d’un appareil photo numérique. L’appareil photo (non inclus) capture des photos et des vidéos de l’échantillon examiné et reproduit l’image du microscope sur un écran externe. Un séparateur de faisceau à deux positions est présent : 100:0 et 0:100. Le faisceau lumineux est dirigé vers l’oculaire ou l’appareil photo. Une bague de réglage dioptrique se trouve sur le tube optique gauche.

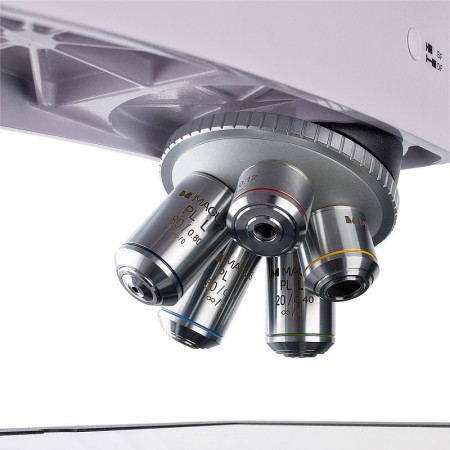

Il est possible d’installer 5 objectifs sur le revolver porte-objectifs, tous inclus dans le kit. Pour obtenir un grossissement supérieur, il est possible d’installer des objectifs en option à la place de ceux fournis. Dans sa configuration de base, le microscope offre un grossissement de 50 à 800x. Le revolver porte-objectifs est orienté vers l’intérieur de l’instrument, afin que l’utilisateur puisse voir quel objectif est placé sur le trajet optique.

Éclairage

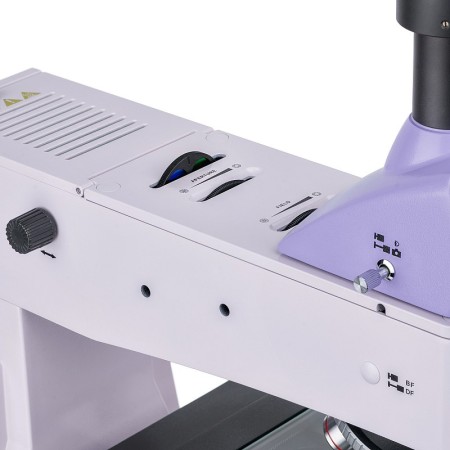

Le système d’éclairage en lumière réfléchie combine trois éléments centrables : la source lumineuse, le diaphragme de champ et le diaphragme d’ouverture. L’illuminateur muni d’une lampe halogène de 30 W émet une lumière chaude qui réduit la fatigue oculaire lors d’une utilisation prolongée. La luminosité est réglable et l’éclairage de Köhler peut être configuré. Le système d’éclairage en lumière réfléchie comporte également un dispositif de polarisation : un analyseur intégré et un polariseur rotatif amovible. Un jeu de filtres colorés est fourni.

Platine et mécanisme de mise au point

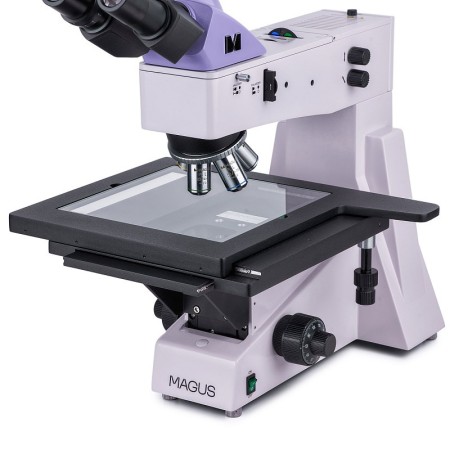

L’élément de conception le plus intéressant du microscope est la platine 280x270 mm, que l’on peut déplacer selon deux axes jusqu’à 204 mm. Cela permet d’observer des échantillons de grande taille et d’en examiner facilement la surface. Les boutons coaxiaux de mise au point grossière et fine sont placés de part et d’autre du microscope ; ils sont munis d’un bouton de verrouillage et d’un bouton de réglage de la tension de la mise au point grossière. La poignée se trouve près de la base du microscope. On peut poser librement les mains sur la table et adopter une position confortable pendant l’observation.

Accessoires

Les accessoires compatibles avec le microscope MAGUS Metal 650 comprennent des oculaires, des objectifs à longue distance de travail, des appareils photo numériques et des lames de calibration. Ces accessoires peuvent être utilisés pour élargir les possibilités du microscope.

Caractéristiques principales :

• Grande platine avec une large plage de déplacement pour observer des échantillons longs et larges
• Valeur de mise au point fine de 0,7 µm pour faciliter la mise au point à fort grossissement. Mise au point grossière à l’aide d’un bouton de verrouillage et d’un bouton de réglage de la tension
• Tête trinoculaire avec un tube trinoculaire et un séparateur de faisceau
• Illuminateur en lumière réfléchie : puissante lampe halogène de 30 W avec réglage de la luminosité et alimentation secteur
• Dispositif de polarisation, éléments centrables de l’illuminateur en lumière réfléchie, éclairage de Köhler, filtres colorés
• Large gamme d’options et d’accessoires compatibles

Le colis contient :

• Base avec entrée d’alimentation, source lumineuse pour les observations en lumière réfléchie, mécanisme de mise au point, platine et revolver porte-objectifs
• Tête trinoculaire
• Objectif plan achromatique à l’infini : PL L5x/0,12 WD 26,1 mm
• Objectif plan achromatique à l’infini : PL L10х/0,25 WD 20,2 mm
• Objectif plan achromatique à l’infini : PL L20х/0,40 WD 8,80 mm
• Objectif plan achromatique à l’infini : PL L50х/0,70 WD 3,68 mm
• Objectif plan achromatique à l’infini : PL L80x/0,80 WD 1,25 mm
• Oculaire 10x/22 mm à dégagement oculaire important (2 pièces)
• Adaptateur à monture C 1x
• Clé Allen
• Câble d’alimentation secteur
• Housse de protection contre la poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique à l’infini : PL L40х/0,60 WD 3,98 mm
• Objectif plan achromatique à l’infini : PL L60x/0,70 WD 2,08 mm
• Objectif plan achromatique à l’infini : PL L100x/0,85 (à sec) WD 0,40 mm
• Appareil photo numérique
• Lame de calibration
