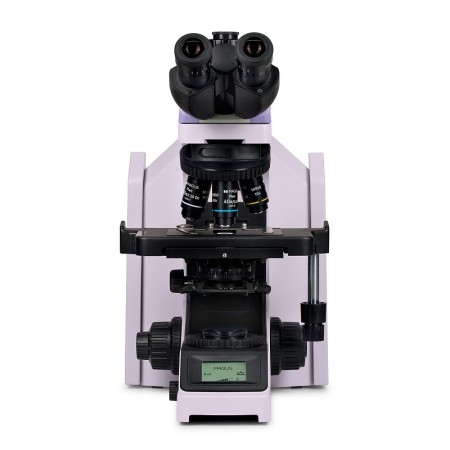

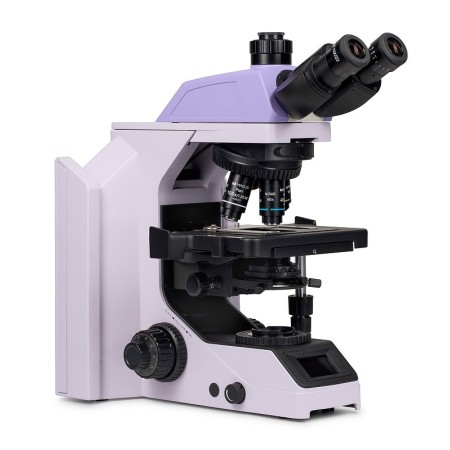

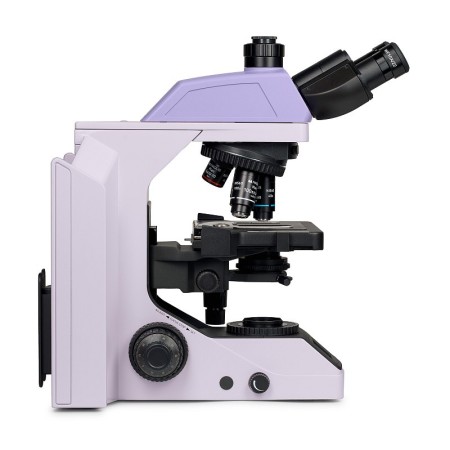

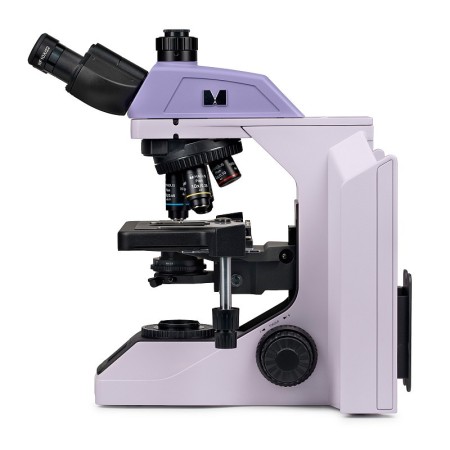

Biologische microscoop MAGUS Bio 270T

Onderzoeksmicroscoop. Ontworpen voor het observeren van transparante en doorschijnende biologische preparaten, zoals uitstrijkjes en coupes, met doorvallend licht en de helderveldmethode. De installatie van extra accessoires maakt donkerveld-, fasecontrast-, fluorescentie- en polarisatiemethoden mogelijk.
De gecodeerde objectiefrevolver zorgt voor een comfortabel helderheidsniveau bij het wisselen van objectief. De intelligente verlichtingsregeling van de microscoop verhoogt het comfort en de werksnelheid van de onderzoeker. Dankzij de intelligente functies hoeft u zich geen zorgen te maken over de instellingen; de gebruiker kan zich volledig richten op het uitvoeren van zijn taken.

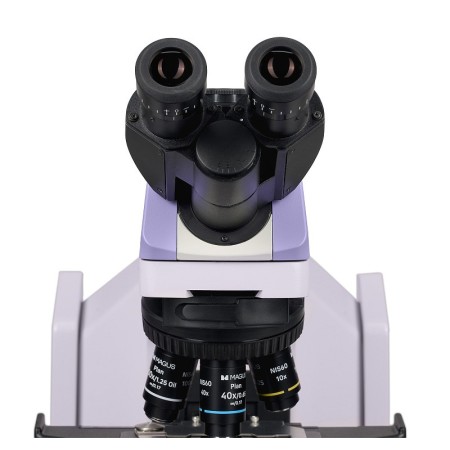

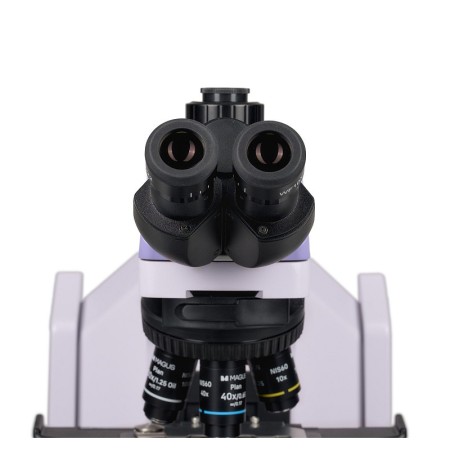

Microscoopkop

Trinoculaire kop met optiek voor oneindig gecorrigeerde systemen. De oculairbuizen kunnen 360° draaien. De gebruiker kan de oogafstand van de oculairs aanpassen aan zijn lengte. In de trinoculaire buis kan een digitale camera worden geïnstalleerd. De bundelsplitser in het optische pad heeft een verhouding van 50/50. De basisuitrusting omvat 10x-oculairs met 22 mm, dioptrie-instelling en een lange oogafstand voor gebruik met een bril.

Objectiefrevolver en objectieven

De gecodeerde objectiefrevolver biedt plaats aan 5 objectieven en is naar binnen gericht: de gebruiker kan zien welk objectief zich in het optische pad bevindt, terwijl de ruimte boven de tafel vrij blijft. Als alternatief kan in de lege sleuf een extra objectief worden geplaatst voor een aanvullende vergroting. De parfocale afstand bedraagt 60 mm.
De objectiefrevolver heeft een houder met een aansluiting voor de installatie van de analysator.

Een comfortabel helderheidsniveau behouden bij het wisselen van de vergroting

Objectieven met verschillende vergrotingen laten licht met verschillende intensiteiten door. Daarom moet de lichtsterkte telkens worden aangepast wanneer u van objectief wisselt. Bovendien neemt de helderheid sterk toe wanneer u overschakelt van een objectief met een hogere vergroting naar een objectief met een lagere vergroting. De sterke toename van de helderheid vermoeit de ogen. De MAGUS Bio 270T is uitgerust met intelligente helderheidsregeling. Voor elk objectief wordt automatisch het optimale lichtintensiteitsniveau ingesteld, waardoor onverwachte veranderingen in helderheid bij het wisselen van de vergroting worden voorkomen. Deze functie optimaliseert de workflow en vermindert vermoeide ogen.

Scherpstelmechanisme

Bij een groot aantal onderzoeksobjecten gebruikt de gebruiker voortdurend de fijnscherpstelknop. Om de belasting van de pols te verminderen, heeft de microscoop een soepel werkend, responsief mechanisme. De fijnscherpstelknop heeft speciale groeven voor de vingers. De fijne scherpstelling vergt weinig inspanning en de rechterhand raakt niet vermoeid.
De knoppen voor grof- en fijnscherpstelling zijn coaxiaal en laag geplaatst. De onderzoeker kan de handen op de tafel laten rusten en een comfortabele houding aannemen voor de microscoop.

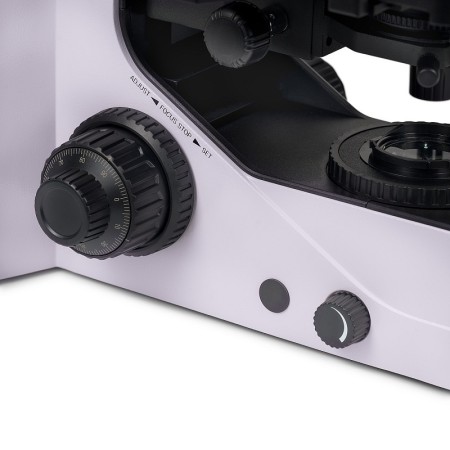

De vergrendelknop voor de grofscherpstelling helpt om de microscoop snel af te stellen nadat het onderzoeksobject is verwisseld. De knop bevindt zich aan de linkerkant van de microscoop, op dezelfde as als het scherpstelmechanisme.

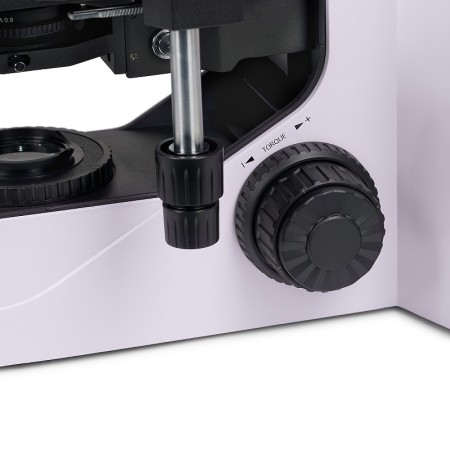

Met de ring aan de rechterkant wordt de spanning van de grofscherpstelschroef aangepast. De gebruiker stelt de juiste spanning in voor de waarnemingen.

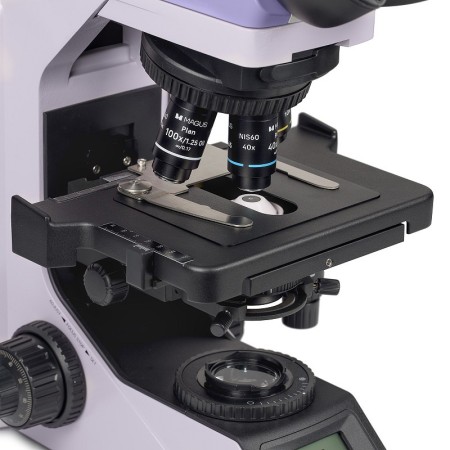

Tafel

Voor ergonomisch gebruik is de tafel niet voorzien van een positionele tandheugel op de X-as. Het riemmechanisme zorgt ervoor dat het preparaat soepel kan worden verplaatst. De objecthouder is met twee schroeven bevestigd en kan eenvoudig worden verwijderd om handmatig te scannen.
De lange bedieningstang van de tafel zorgt voor comfortabel observeren: de hand kan zonder inspanning op de tafel rusten.

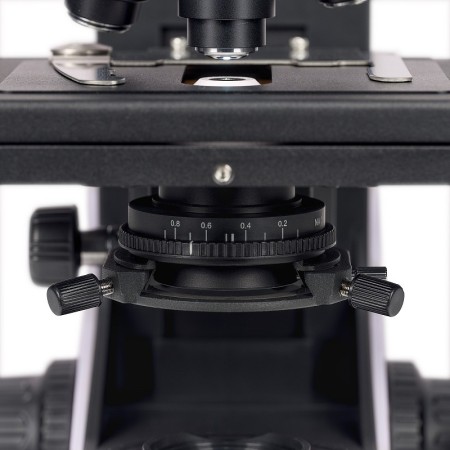

Condensor

De Abbe-condensor is in hoogte verstelbaar en kan worden gecentreerd. Type bevestiging: zwaluwstaart.
Met de condensorring wordt het irisdiafragma ingesteld. De condensorbehuizing heeft een openingsmarkering en de ring heeft een indexmarkering. Voor een optimaal contrast bij elk objectief wordt aanbevolen de ring zo te draaien dat de indexmarkering overeenkomt met de openingsmarkering van het gebruikte objectief.

Verlichting

De doorvallende-verlichtingsunit bevat een LED van 3 W. Met de microscoopverlichting kan de kleurtemperatuur worden ingesteld tussen 3000 en 7000 K. De gebruiker kiest een aangename kleurtemperatuur voor de ogen en kan deze eenvoudig wijzigen met een druk op de knop wanneer het onderzochte object een verandering van de verlichting vereist.
De levensduur van de LED's is 50000 uur.

Köhler-verlichting met doorvallend licht

De lichtbron bevindt zich in de voet aan de achterkant van de microscoop. Een spiegel leidt het licht naar de collector. Het contrast van het beeld wordt geregeld met het apertuurdiafragma van de condensor, terwijl het verlichte veld wordt geregeld met het veld diafragma van de collector.
Köhler-verlichting verbetert de beeldkwaliteit van het waargenomen preparaat: elk objectief bereikt de maximale resolutie en het gezichtsveld wordt gelijkmatig verlicht, zonder donkere randen. Het onderzoeksobject is scherp en vertoont geen beeldartefacten.

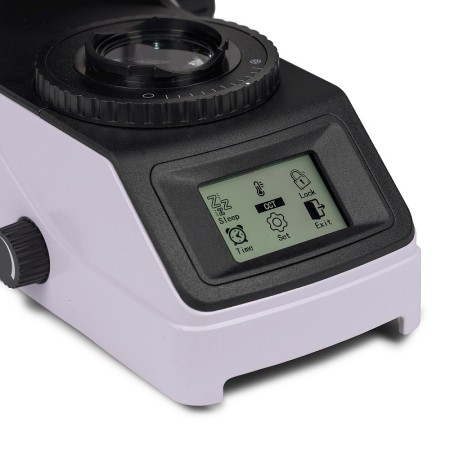

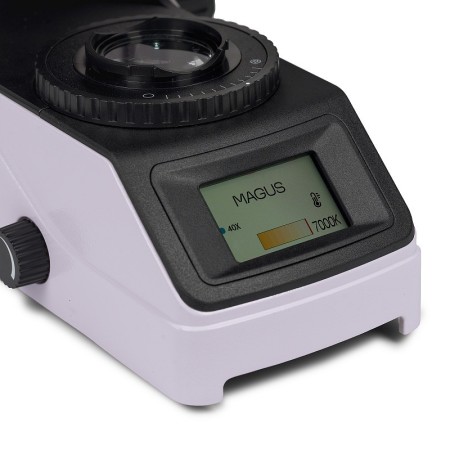

LCD-statusscherm

Het LCD-scherm op de microscoopvoet toont de vergroting van het objectief, de helderheid en de kleurtemperatuur van de lichtbron, evenals de bedrijfsmodus ('stand-by', 'eco').
Met het scherm en de bijbehorende knop kan de gebruiker de helderheid aanpassen, de kleurtemperatuur selecteren, de helderheidsinstelling vergrendelen en de stand-bymodus en de timer voor automatisch uitschakelen instellen.

Ergonomisch ontwerp

Lichamelijk ongemak veroorzaakt vermoeidheid en vermindert de productiviteit. Het ergonomische ontwerp van de microscoop speelt een belangrijke rol bij dagelijks wetenschappelijk onderzoek. De MAGUS Bio 270T biedt de gebruiker comfort tijdens het werk.
Door de microscoopkop te draaien, kan de gebruiker de kijkhoogte instellen om vermoeidheid van rug en nek te voorkomen.
De scherpstelknoppen bevinden zich aan de voet van de microscoop. Zo worden de handen van de gebruiker niet vermoeid. Dankzij de soepele beweging van het mechanisme kan de gebruiker zonder problemen op het object scherpstellen.
Dankzij de lange bedieningstang van de tafel en de scherpstelknop, die zich in hetzelfde werkgebied bevinden, hoeft de gebruiker de hand tijdens het gebruik van de microscoop minimaal te verplaatsen.
De microscoop is voorzien van een speciale draaggreep.

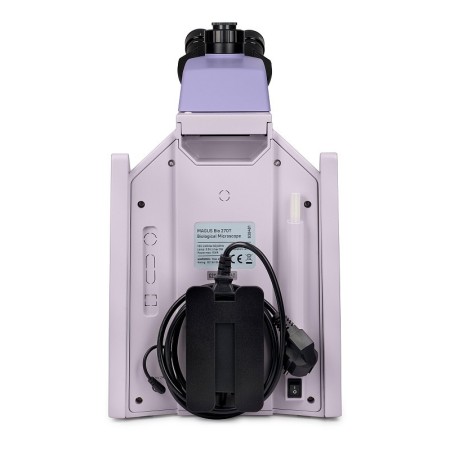

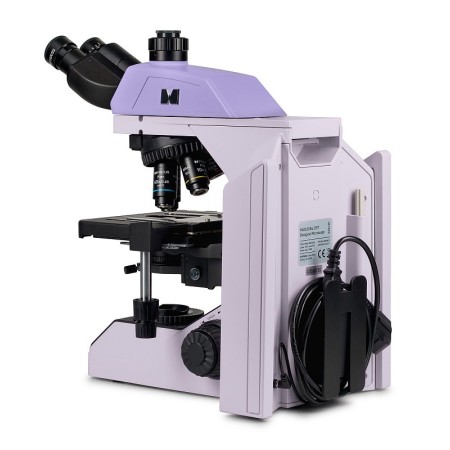

De verborgen plaatsing van de voeding en het netsnoer verbetert de uitstraling van de werkplek en de veiligheid bij het vervoeren van de microscoop, en maakt het apparaat bovendien eenvoudiger op te bergen.

Accessoires

Er is een reeks accessoires ontworpen voor deze microscoop.
Optionele objectieven bieden extra vergrotingen.
Oculairs vergroten het vergrotingsbereik van de microscoop. Optionele oculairs helpen het potentieel van het meest gebruikte objectief optimaal te benutten.
Het fasecontrastapparaat, de opvallend-verlichtingsunit, de donkerveldcondensors en het polarisatieapparaat breiden de contrasttechnieken uit en maken onderzoek mogelijk van objecten die in helderveld niet zichtbaar zijn.
Een digitale camera geeft het microscoopbeeld weer op een monitor en slaat bestanden op, terwijl de software preparaten in realtime meet.
Een kalibratiepreparaat kan worden gebruikt om objecten te meten en kan worden gecombineerd met een oculair met een schaalverdeling of met camerasoftware.

Belangrijkste kenmerken:

• Waarneming van transparante en doorschijnende preparaten met doorvallend licht in helderveld
• Trinoculaire kop met verticale buis voor de installatie van een digitale camera en hoogteverstelling om deze aan de waarnemer aan te passen; bundelsplitsing 50/50
• Gecodeerde objectiefrevolver: de helderheid van de lichtbron wordt automatisch ingesteld op basis van het geselecteerde objectief
• De doorvallende-verlichtingsunit is een energiezuinige LED van 3 W met een levensduur tot 50000 uur
• Köhler-verlichting met doorvallend licht, een gecentreerde, in hoogte verstelbare condensor en apertuurmarkeringen voor de objectieven
• Intelligent verlichtingsregelsysteem: automatische helderheidsselectie, vergrendeling van de lichtdemping, automatische uitschakeling met timer en LCD-statusscherm
• Tafel zonder positionele tandheugel op de X-as, met een lange bedieningstang voor comfortabele bediening
• Ergonomische standaard met draaggreep en verborgen plaatsing van het netsnoer en de voedingsadapter
• Ruime keuze aan compatibele opties en accessoires

De verpakking bevat:

• Statief met lichtbron voor doorvallend licht, scherpstelmechanisme, lcd-scherm en objectiefrevolver
• Houder voor de objecttafel met condensorhouder
• Objecttafel met preparaatklem
• Abbe-condensor
• Trinoculaire kop
• Planachromatisch objectief: Plan 4x/0,10 ∞/–, parfocale hoogte 60 mm
• Planachromatisch objectief: Plan 10x/0,25 ∞/–, parfocale hoogte 60 mm
• Planachromatisch objectief: Plan 40x/0,65 ∞/0.17, parfocale hoogte 60 mm
• Planachromatisch objectief: Plan 100x/1,25 olie ∞/0.17 (met veermechanisme), parfocale hoogte 60 mm
• Oculair 10x/22 mm met lange oogafstand en dioptrie-instelling (2 stuks)
• Oogschelp (2 stuks)
• C-mountadapter
• Microscoopadapter en voedingskabel
• Stofkap
• Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

• Oculair 10x/22 mm met schaalverdeling
• Oculair 10x/22 mm met dradenkruis
• Oculair 10x/22 mm met richtkruis
• Oculair 12,5x/16 mm (2 stuks)
• Oculair 15x/16 mm (2 stuks)
• Oculair 20x/12 mm (2 stuks)
• Oculair 30x/8 mm (2 stuks)
• Planachromatisch objectief Plan 2x/0,06 ∞/–, parfocale afstand: 60 mm
• Planachromatisch objectief Plan 20x/0,40 ∞/0,17, parfocale afstand: 60 mm
• Planachromatisch objectief Plan 60x/0,80 ∞/0,17, parfocale afstand: 60 mm
• Planapochromatisch objectief Plan Apo 60x/1,42 olie-immersie ∞/0,17, parfocale afstand: 60 mm
• Planachromatisch objectief Plan 100x/1,10 ∞/0,17 water, parfocale afstand: 60 mm
• Set semi-apochromatische planfluorescentieobjectieven: 4x, 10x, 20x, 40x, 100x (olie-immersie); ∞/0,17; parfocale afstand 60 mm
• Fasecontrastvoorziening: fasecontrastcondensor, set faseobjectieven, centreertelescoop
• Donkerveldcondensor NA 0,7–0,9
• Olie-immersiecondensor voor donkerveld NA 1,3–1,26
• Differentieel-interferentiecontrastvoorziening (DIC)
• Epi-fluorescentieopzetstuk met ledlichtbron, fluorescentiefilterkubussen en voedingskabel
• Polarisator
• Digitale camera
• Kalibratiepreparaat
• Set kleurfilters (blauw, groen, geel, matglas)
• C-mountadapter
• Monitor
