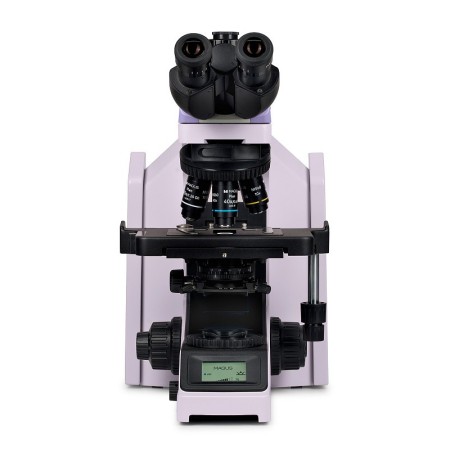

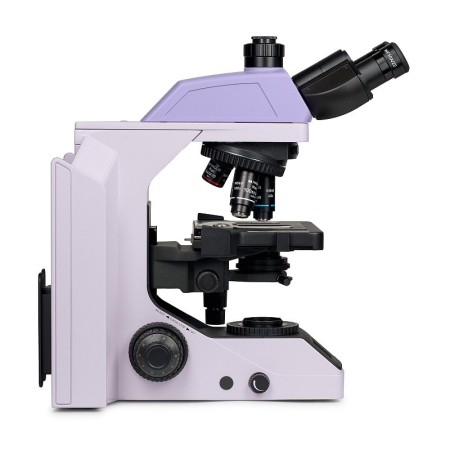

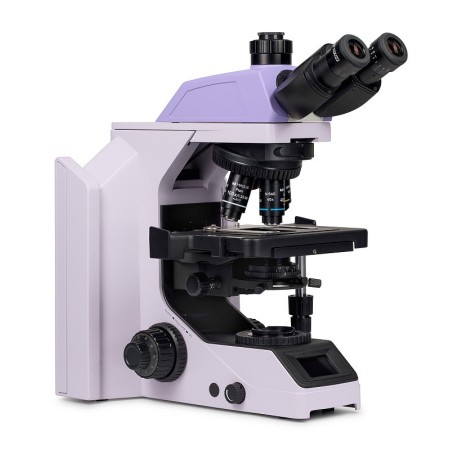

Microscope de recherche. Conçu pour l’observation d’échantillons biologiques transparents et translucides, tels que des frottis et des coupes transversales, en lumière transmise selon la méthode du champ clair. L’installation d’accessoires supplémentaires permet d’utiliser les méthodes du champ sombre, du contraste de phase, de la fluorescence et de la polarisation.
Le revolver porte-objectifs codé maintient un niveau de luminosité confortable lors du changement d’objectif. Le contrôle intelligent de l’éclairage du microscope améliore le confort et la rapidité du travail du chercheur. Grâce aux fonctions « intelligentes », il n’est pas nécessaire de se soucier des réglages ; l’attention de l’utilisateur est entièrement consacrée à la résolution de ses tâches.

Tête du microscope

Tête trinoculaire avec optique corrigée à l’infini. Les tubes oculaires peuvent pivoter de 360°. L’utilisateur peut régler l’écartement interpupillaire des oculaires en fonction de sa propre morphologie. Une caméra numérique peut être installée sur le tube trinoculaire. Le séparateur de faisceau situé sur le trajet optique a un rapport de 50/50. Le kit de base comprend des oculaires 10x/22 mm avec réglage dioptrique et un long dégagement oculaire permettant une utilisation avec des lunettes.

Revolver porte-objectifs et objectifs

Le revolver porte-objectifs codé accueille 5 objectifs et est orienté vers l’intérieur : l’utilisateur peut voir quel objectif est inséré dans le trajet optique, tandis que l’espace au-dessus de la platine reste libre. Un objectif supplémentaire peut également être installé dans la fente libre pour obtenir un grossissement supplémentaire. La distance parfocale est de 60 mm.
Le revolver porte-objectifs comporte un logement avec une prise pour l’installation de l’analyseur.

Maintien d’un niveau de luminosité confortable lors du changement de grossissement

Les objectifs de différents grossissements transmettent une lumière d’intensité différente. Par conséquent, chaque changement d’objectif nécessite de régler la luminosité. De plus, la luminosité augmente fortement lorsqu’on passe d’un objectif à fort grossissement à un objectif à faible grossissement. Cette forte augmentation de la luminosité fatigue les yeux. Le MAGUS Bio 270T est doté d’un contrôle intelligent de la luminosité. Le niveau optimal d’intensité lumineuse est automatiquement sélectionné pour chaque objectif, ce qui évite les variations imprévues de luminosité lors du changement de grossissement. Cette fonctionnalité optimise le flux de travail et réduit la fatigue oculaire.

Mécanisme de mise au point

Lorsqu’il étudie un grand nombre d’objets, l’opérateur utilise constamment la molette de mise au point fine. Pour réduire la fatigue du poignet, le microscope est doté d’un mécanisme réactif à mouvement fluide. La molette de mise au point fine présente des rainures spécialement conçues pour les doigts. Le réglage fin de la mise au point se fait sans effort et la main droite ne se fatigue pas.
Les molettes de mise au point grossière et fine sont coaxiales et positionnées en bas. Le chercheur peut poser les mains sur la table et adopter une position confortable devant le microscope.

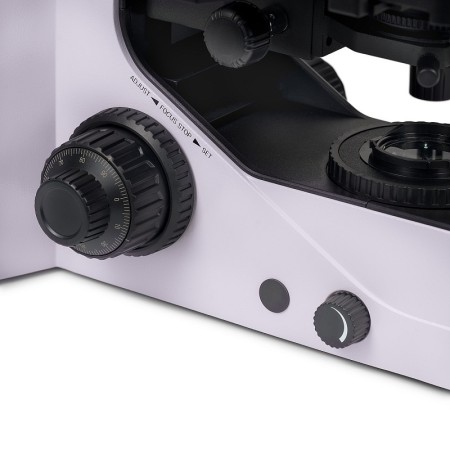

La molette de verrouillage de la mise au point grossière permet de régler rapidement le microscope après le changement d’objet d’étude. Elle se trouve sur le côté gauche du microscope, dans l’axe du mécanisme de mise au point.

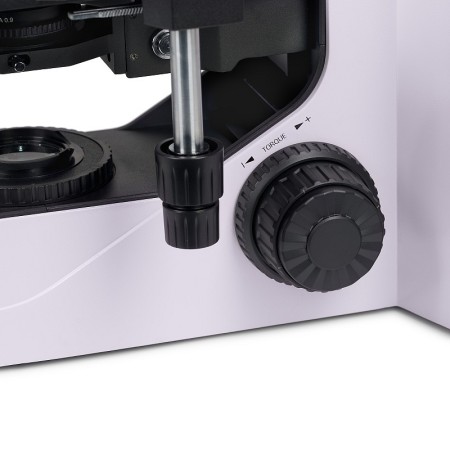

La bague située sur le côté droit permet de régler la tension de la vis de mise au point grossière. L’utilisateur règle la tension appropriée pour ses observations.

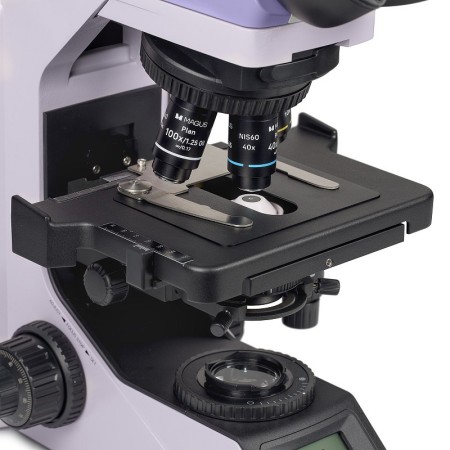

Platine

Pour garantir des conditions d’utilisation ergonomiques, la platine n’est pas dotée d’une crémaillère de positionnement sur l’axe X. Le mécanisme à courroie permet de déplacer l’échantillon en douceur. Le porte-échantillon est fixé à l’aide de deux vis et peut être facilement retiré pour permettre un balayage manuel.
La longue poignée de commande de la platine garantit un confort d’observation : la main repose sans effort sur la platine.

Condenseur

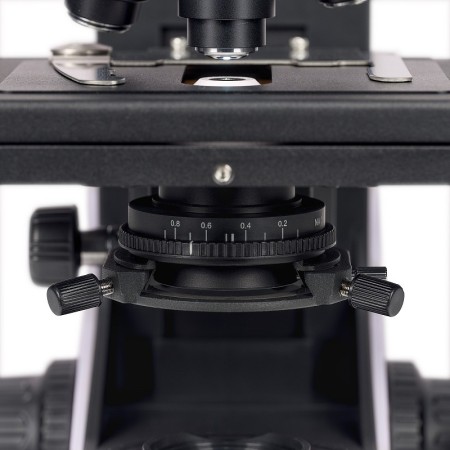

Le condenseur d’Abbe est réglable en hauteur et peut être centré. Type de montage : queue d’aronde.
La bague du condenseur règle le diaphragme d’ouverture à iris. Le corps du condenseur comporte un repère d’ouverture et la bague un repère indicateur. Pour obtenir le contraste adéquat avec chaque objectif, il est recommandé de tourner la bague de sorte que le repère indicateur corresponde au repère d’ouverture de l’objectif utilisé.

Éclairage

L’illuminateur en lumière transmise comporte une LED de 3 W. L’illuminateur du microscope permet de régler la température de couleur entre 3000 et 7000 K. L’utilisateur sélectionne une température de couleur confortable pour ses yeux et la modifie facilement en appuyant sur un bouton lorsque l’objet examiné nécessite un changement d’éclairage.
La durée de vie des LED est de 50000 heures.

Éclairage de Köhler en lumière transmise

La source lumineuse se trouve dans la base, à l’arrière du microscope, et la lumière est dirigée vers le collecteur au moyen d’un miroir. Le contraste de l’image est réglé par le diaphragme d’ouverture du condenseur, tandis que la zone du champ éclairé est réglée par le diaphragme de champ du collecteur.
L’éclairage de Köhler améliore la qualité de l’image de l’échantillon observé : chaque objectif atteint sa résolution maximale et le champ visuel est éclairé uniformément, sans assombrissement sur les bords. L’objet étudié est net et ne présente pas d’artefacts d’image.

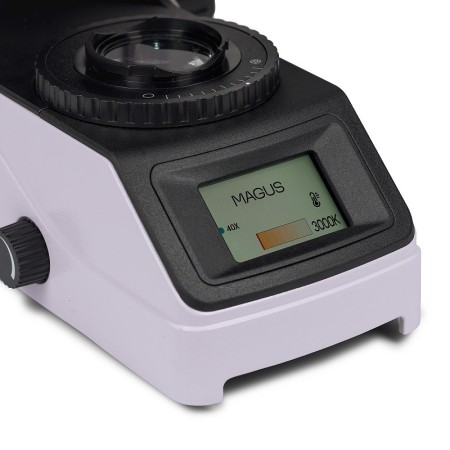

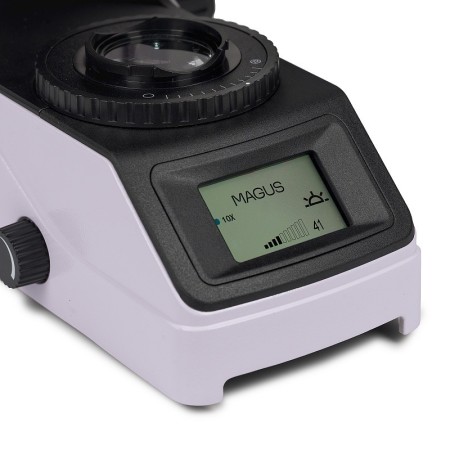

Écran LCD d’état

L’écran LCD situé sur la base du microscope affiche le grossissement de l’objectif, la luminosité et la température de couleur de la source lumineuse, ainsi que le mode de fonctionnement (« veille », « éco »).
À l’aide de l’écran et de sa molette, l’utilisateur règle la luminosité, sélectionne la température de couleur, verrouille le réglage de la luminosité et définit le mode veille ainsi que la minuterie d’arrêt automatique.

Conception ergonomique

L’inconfort physique provoque de la fatigue et réduit la productivité. La conception ergonomique du microscope joue un rôle important dans le travail quotidien de recherche scientifique. Le MAGUS Bio 270T offre un confort d’utilisation pendant le travail.
En faisant pivoter la tête du microscope, l’utilisateur peut choisir la hauteur de son point de vue afin de ne pas fatiguer son dos et son cou.
Les molettes de mise au point sont situées à la base du microscope. L’utilisateur évite ainsi de fatiguer ses mains. Grâce au mouvement fluide du mécanisme, il peut faire la mise au point sur l’objet sans difficulté.
Grâce à la longue poignée de la platine et à la poignée de mise au point, situées dans la même zone de travail, le microscope ne nécessite que de très peu de mouvements de la main pour être utilisé.

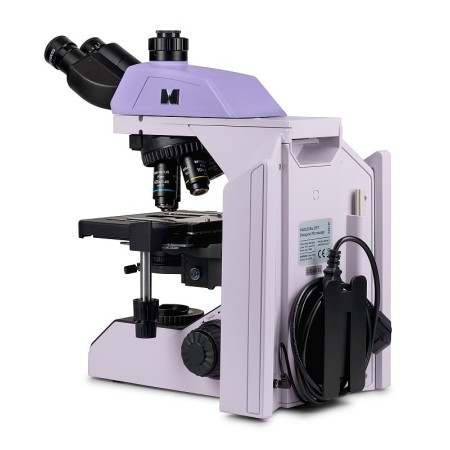

Le microscope est doté d’une poignée de transport spéciale.
La position dissimulée du bloc d’alimentation et du câble d’alimentation améliore l’esthétique du poste de travail et la sécurité lors du transport du microscope, tout en facilitant le rangement de l’appareil.

Accessoires

Une gamme d’accessoires conçus pour ce microscope est disponible.
Les objectifs en option offrent des grossissements supplémentaires.
Les oculaires étendent la plage de grossissement du microscope. Des oculaires en option permettent d’exploiter au maximum le potentiel de l’objectif le plus utilisé.
Le dispositif de contraste de phase, l’illuminateur en lumière réfléchie, les condenseurs pour champ sombre et le dispositif de polarisation étendent les techniques de contraste et permettent d’examiner des objets invisibles en champ clair.
Une caméra numérique reproduit l’image du microscope sur un moniteur et enregistre les fichiers, tandis que le logiciel mesure les échantillons en temps réel.
Une lame de calibration peut être utilisée pour mesurer les objets et être associée à un oculaire doté d’une échelle graduée ou au logiciel de la caméra.

Caractéristiques principales :

• Observation d’échantillons transparents et translucides en champ clair et en lumière transmise
• Tête trinoculaire avec tube vertical pour l’installation d’une caméra numérique et réglage en hauteur pour s’adapter à l’observateur ; division du faisceau 50/50
• Revolver porte-objectifs codé : la luminosité de la source lumineuse est réglée automatiquement en fonction de l’objectif sélectionné
• L’illuminateur en lumière transmise est une LED écoénergétique de 3 W, d’une durée de vie pouvant atteindre 50000 heures
• Éclairage de Köhler en lumière transmise, condenseur centré et réglable en hauteur, avec repères d’ouverture des objectifs
• Système de contrôle intelligent de l’éclairage : sélection automatique de la luminosité, verrouillage de la variation de l’intensité lumineuse, arrêt automatique avec minuterie, écran LCD d’état
• Platine sans crémaillère de positionnement sur l’axe X, dotée d’une longue poignée de commande pour une utilisation confortable
• Support ergonomique avec poignée de transport et emplacement dissimulé pour le câble et l’adaptateur d’alimentation
• Large gamme d’options et d’accessoires compatibles

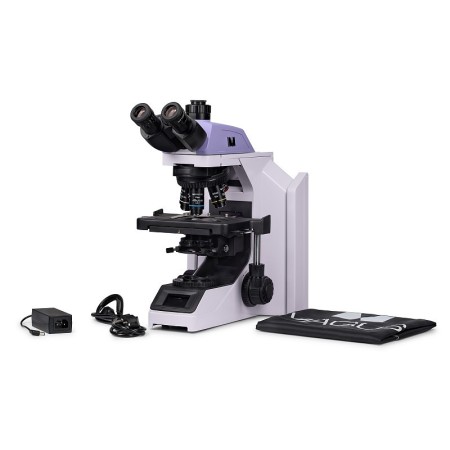

Contenu de l’emballage :

• Potence avec source de lumière transmise, mécanisme de mise au point, écran LCD et revolver porte-objectifs
• Support de platine avec monture de condenseur
• Platine avec porte-échantillon
• Condenseur d’Abbe
• Tête trinoculaire
• Objectif plan achromatique : Plan 4x/0,10 ∞/–, longueur parfocale 60 mm
• Objectif plan achromatique : Plan 10x/0,25 ∞/–, longueur parfocale 60 mm
• Objectif plan achromatique : Plan 40x/0,65 ∞/0.17, longueur parfocale 60 mm
• Objectif plan achromatique : Plan 100x/1,25 à immersion dans l’huile ∞/0.17 (avec mécanisme à ressort), longueur parfocale 60 mm
• Oculaire 10x/22 mm à long dégagement oculaire et réglage dioptrique (2 pièces)
• Œilleton (2 pièces)
• Adaptateur à monture C
• Adaptateur pour microscope et câble d’alimentation
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 10x/22 mm avec réticule
• Oculaire 10x/22 mm avec pointeur
• Oculaire 12,5x/16 mm (2 pièces)
• Oculaire 15x/16 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 30x/8 mm (2 pièces)
• Objectif plan achromatique Plan 2x/0,06 ∞/–, distance parfocale : 60 mm
• Objectif plan achromatique Plan 20x/0,40 ∞/0,17, distance parfocale : 60 mm
• Objectif plan achromatique Plan 60x/0,80 ∞/0,17, distance parfocale : 60 mm
• Objectif plan apochromatique Plan Apo 60x/1,42 à immersion dans l’huile ∞/0,17, distance parfocale : 60 mm
• Objectif plan achromatique Plan 100x/1,10 ∞/0,17 à immersion dans l’eau, distance parfocale : 60 mm
• Jeu d’objectifs à fluorescence plans semi-apochromatiques : 4x, 10x, 20x, 40x, 100x (à immersion dans l’huile) ; ∞/0,17 ; distance parfocale 60 mm
• Dispositif à contraste de phase : condenseur à contraste de phase, jeu d’objectifs de phase, télescope de centrage
• Condenseur pour fond noir NA 0,7–0,9
• Condenseur à immersion pour fond noir NA 1,3–1,26
• Dispositif à contraste interférentiel différentiel (DIC)
• Accessoire d’épifluorescence avec source lumineuse à LED, cubes pour filtres fluorescents et câble d’alimentation
• Dispositif polariseur
• Caméra numérique
• Lame de calibration
• Jeu de filtres couleur (bleu, vert, jaune, verre dépoli)
• Adaptateur à monture C
• Moniteur
