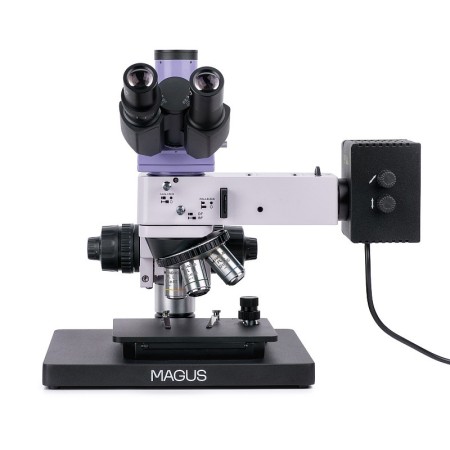

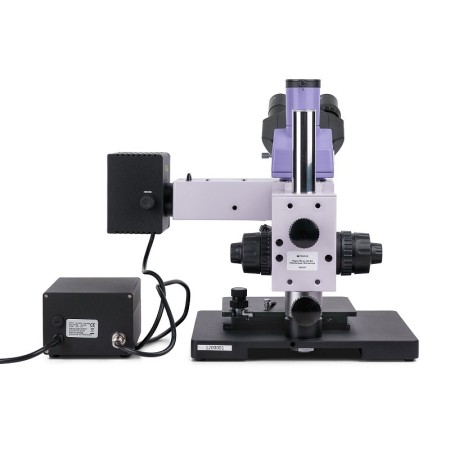

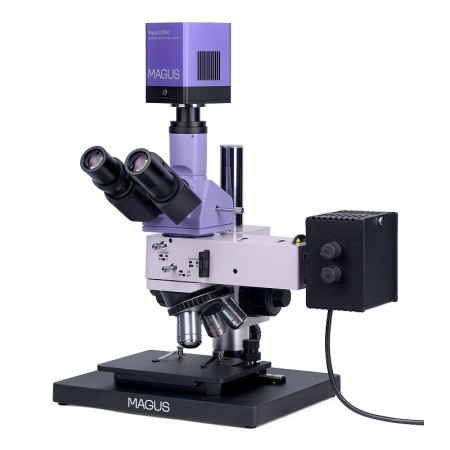

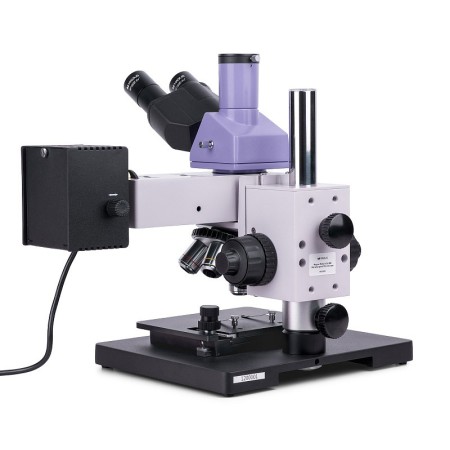

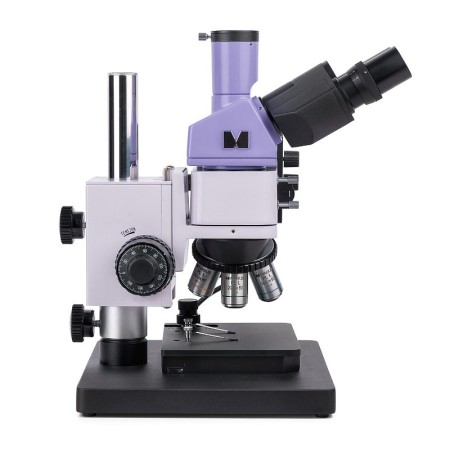

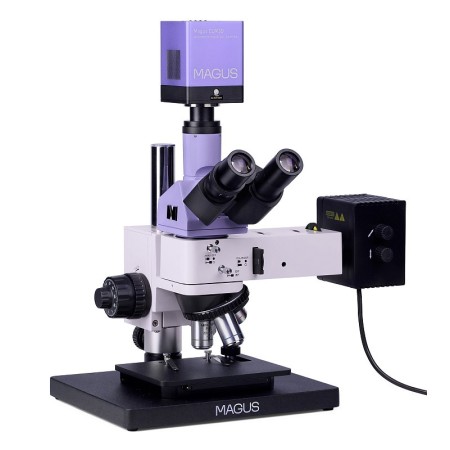

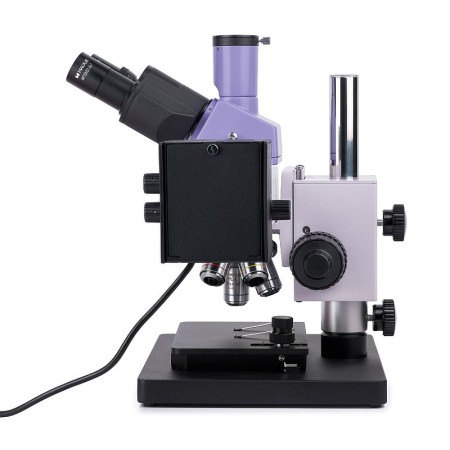

Digitale metallografische microscoop MAGUS Metal D630 BD voor microscopietechnieken met helder veld, donker veld en polarisatie. De krachtige halogeenverlichting produceert een beeld van hoge kwaliteit met elk objectief en elke microscopiemethode. De microscoop is ontworpen voor kwaliteitscontrole en onderzoek naar de microstructuur van halfgeleidermaterialen, metalen en ondoorzichtige objecten. Hij wordt gebruikt voor onderzoek in productiebedrijven, laboratoria van onderzoekscentra en universitaire afdelingen.

Digitale camera

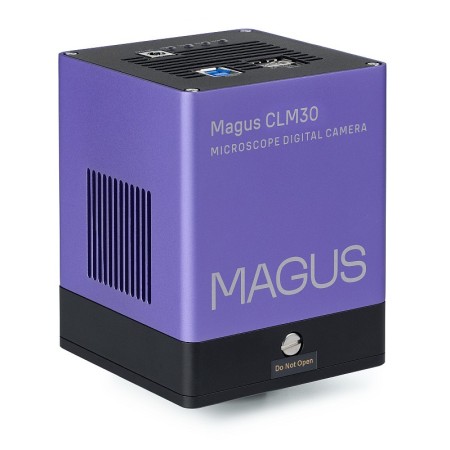

De digitale camera MAGUS CLM30 is ontworpen voor microscopie met helder en donker veld en fluorescentie. De camera is uitgerust met een sensor van 8,3 MP en produceert realistische beelden met een resolutie van 3840x2160 px. Het gebruik van de camera met objectieven van 4x, 10x, 20x en 40x wordt aanbevolen. Bij gebruik van objectieven met een lage vergroting kan de gebruiker met de camera scherpere details zien.
Video's worden opgenomen met 45 fps of 70 fps, afhankelijk van de resolutie: de video's lopen vloeiend, met soepele overgangen tussen de frames. De beweging van het preparaat wordt in realtime weergegeven, zonder vertraging. De camera vergemakkelijkt de observatie van bewegende objecten en is geschikt voor academische demonstraties.
De camera is uitgerust met een USB 3.0-interface. De gegevensoverdracht is 10 keer sneller dan bij camera's met USB 2.0. De hogesnelheidscamera wordt aanbevolen voor professionele laboratoria, onderzoek of universitair onderwijs.

Optiek

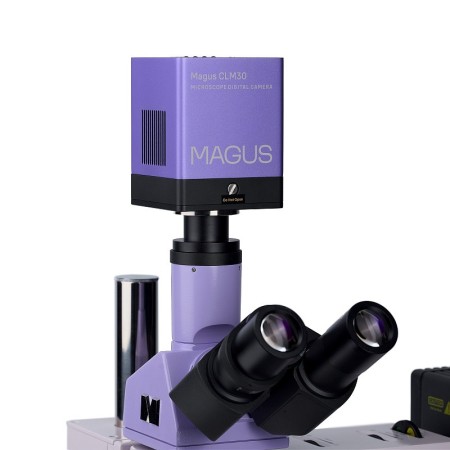

De trinoculaire kop is voorzien van een trinoculaire buis waarop de digitale camera kan worden gemonteerd (niet inbegrepen). Met een keuzeknop voor het lichtpad van de camera/oculair kan de lichtbundel naar het oculair of de trinoculaire buis worden geleid. De trinoculaire kop is onder een hoek van 30° geplaatst voor comfortabel observeren. De dioptrie-instelring bevindt zich op de linker optische buis.

Nadat de meegeleverde objectieven op de revolverneusstuk zijn gemonteerd, blijft er een opening vrij voor een extra objectief. Alle standaardobjectieven zijn planachromatisch, hebben een lange werkafstand en zijn geschikt voor microscopie met helder en donker veld.

Verlichting

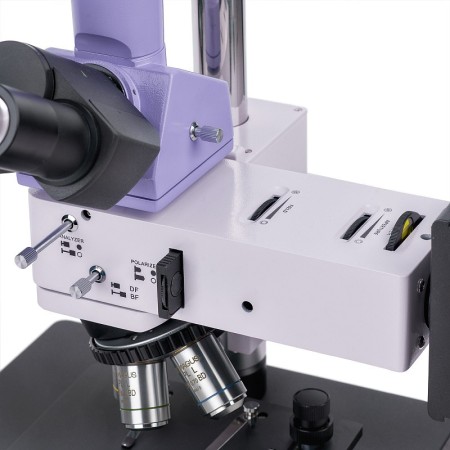

Voor observaties in donker veld heeft de microscoop een krachtigere halogeenlamp (50 W). Het gereflecteerde-lichtverlichtingssysteem omvat bovendien een set filters, veld- en apertuurdiafragma's, een donker-veldapparaat, een geïntegreerde analysator en een verwijderbare polarisator. De diafragma's en de lichtbron kunnen worden gecentreerd. De Köhler-verlichtingsmethode kan worden ingesteld.

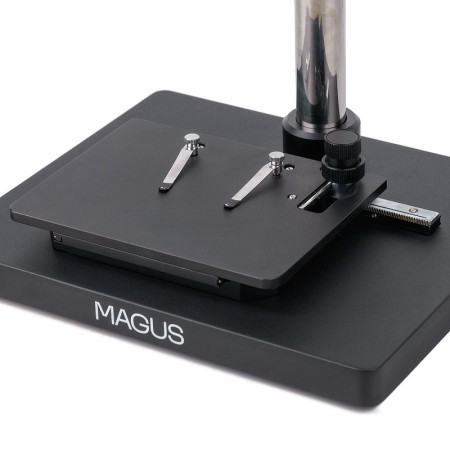

Tafel en scherpstelmechanisme

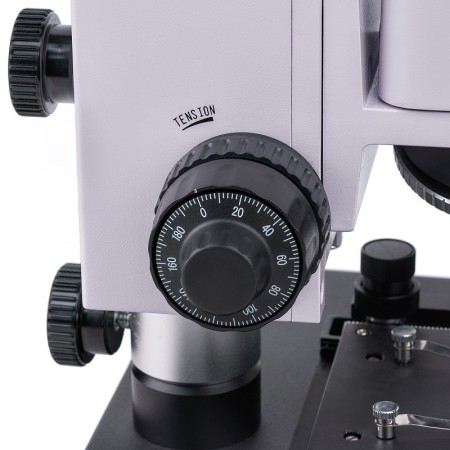

De microscoop heeft een opvallend ontworpen statief en scherpstelmechanisme; het te onderzoeken preparaat kan elke afmeting en hoogte hebben. De microscoop is bovendien compact, waardoor deze kan worden geplaatst op oppervlakken met een maximale hoogte van 40 cm. De coaxiale knoppen voor de grove en fijne scherpstelling bevinden zich aan beide zijden van de microscoopbehuizing. Ook kan de spanning van de grove scherpstelling worden aangepast.

Accessoires

Aanvullende accessoires voor de microscoop MAGUS Metal 630 BD kunnen afzonderlijk worden besteld. Deze omvatten compatibele oculairs, objectieven met een lange werkafstand voor technieken met helder en donker veld, kalibratieplaatjes en digitale camera's.

Belangrijkste kenmerken van de microscoop:

• Geschikt voor het bestuderen van ondoorzichtige preparaten van elke hoogte en afmeting
• Trinoculaire kop met trinoculaire buis voor montage van een digitale camera en bundelsplitser 100:0 en 0:100
• Observaties met gereflecteerd licht via microscopietechnieken met helder veld, donker veld en polarisatie
• Het vermogen van de halogeenlichtbron is verhoogd tot 50 W (geschikt voor donker veld)
• Apertuur- en velddiafragma's voor Köhler-verlichting en een set kleurfilters, met centrering van beide diafragma's en de lichtbron.
• Compact ontworpen statief om de microscoop in beperkte ruimtes te plaatsen
• Een breed assortiment optionele accessoires

Belangrijkste kenmerken van de camera:

• Voor microscopie met donker veld en fluorescentie met objectieven van 4x, 10x, 20x en 40x
• Resolutie van 8,3 MP: bij observaties met objectieven met een lage vergroting kan de gebruiker met de camera scherpere details zien
• 45 fps en 70 fps, respectievelijk bij een resolutie van 3840x2160 pixels en 1920x1080 pixels, voor het observeren van preparaten met bewegende elementen, het opnemen van video's en het verplaatsen van het preparaat zonder haperingen of vertragingen
• De Peltier-cel verlaagt de temperatuur van de sensor tijdens langdurig gebruik en verwijdert thermische ruis, zodat een lange sluitertijd kan worden gebruikt bij het maken van foto's.

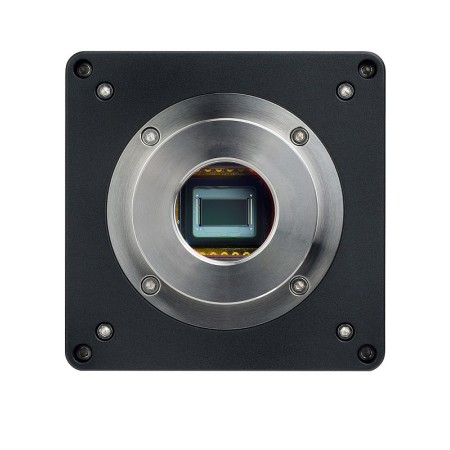

• De backlit CMOS-sensor SONY Exmor in kleur levert beelden met weinig ruis en een hoge lichtgevoeligheid, zelfs bij weinig licht. Er kunnen scherpere, helderdere beelden met verzadigde kleuren worden verkregen.

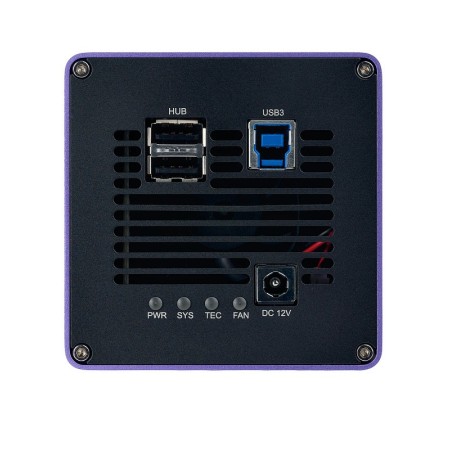

• USB 3.0-interface voor een snelle en vloeiende gegevensoverdracht
• Software voor het opnemen en bewerken van foto's en video's, functies voor weergave op een extern scherm en lineaire en hoekmetingen

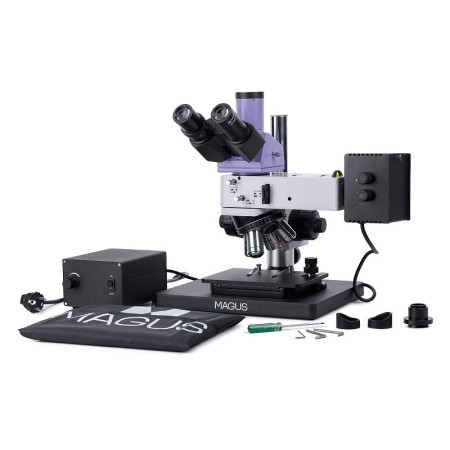

De verpakking bevat:

• De digitale camera MAGUS CLM30 (digitale camera, USB-kabel, 12 V-adapter, 3 A, hoes, installatie-cd met stuurprogramma's en software, gebruikershandleiding en garantiecertificaat)
• Statief met scherpstelmechanisme, tafel en revolverneusstuk
• Verlichtingseenheid voor observaties met gereflecteerd licht, met lamphouder
• Trinoculaire kop
• Planachromatisch objectief voor oneindig: PL L5x/0,12 BD WD 9,7 mm
• Planachromatisch objectief voor oneindig: PL L10x/0,25 BD WD 9,3 mm
• Planachromatisch objectief voor oneindig: PL L20x/0,40 BD WD 7,2 mm
• Planachromatisch objectief voor oneindig: PL L50х/0,70 BD WD 2,5 mm
• Oculair 10x/22 mm met lange oogafstand (2 stuks)
• C-mountadapter 1x
• Inbussleutel
• Voet met voedingsaansluiting
• Voedingskabel
• Voedingskabel voor de verlichtingseenheid voor gereflecteerd licht
• Stofkap
• Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

• Oculair 10x/22 mm met schaalverdeling
• Oculair 12,5x/14 mm (2 stuks)
• Oculair 15x/15 mm (2 stuks)
• Oculair 20x/12 mm (2 stuks)
• Oculair 25x/9 mm (2 stuks)
• Planachromatisch objectief voor oneindige buislengte: PL L40x/0,60 BD WD 3,0 mm
• Planachromatisch objectief voor oneindige buislengte: PL L60x/0,70 BD WD 1,9 mm
• Planachromatisch objectief voor oneindige buislengte: PL L80x/0,80 BD WD 0,8 mm
• Planachromatisch objectief voor oneindige buislengte: PL L100х/0,85 (droog) BD WD 0,4 mm
• Kalibratiepreparaat
