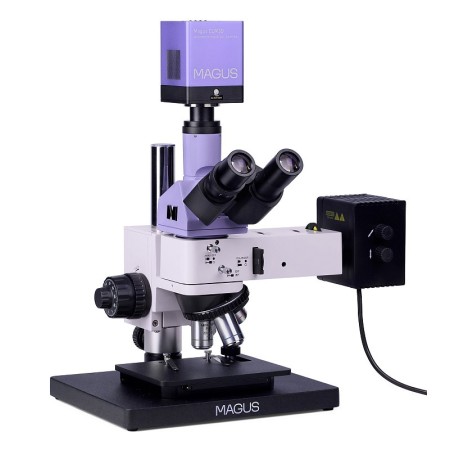

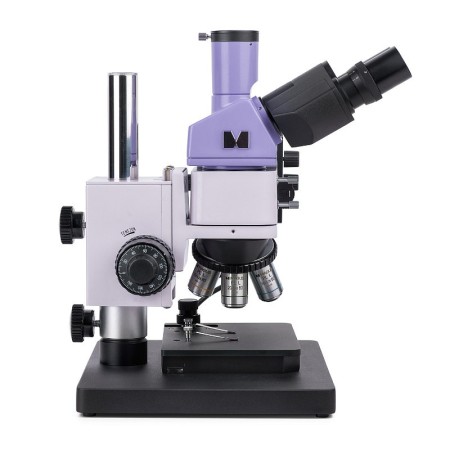

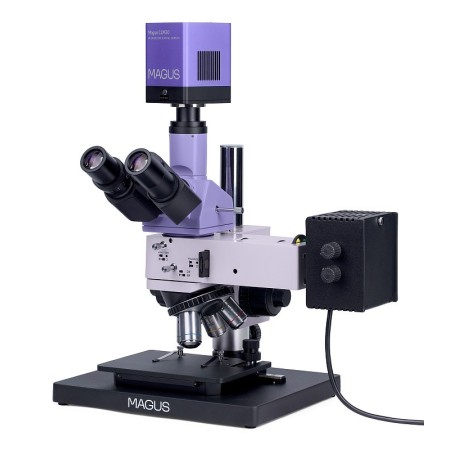

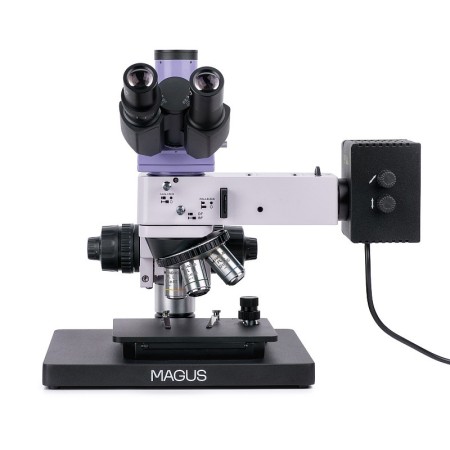

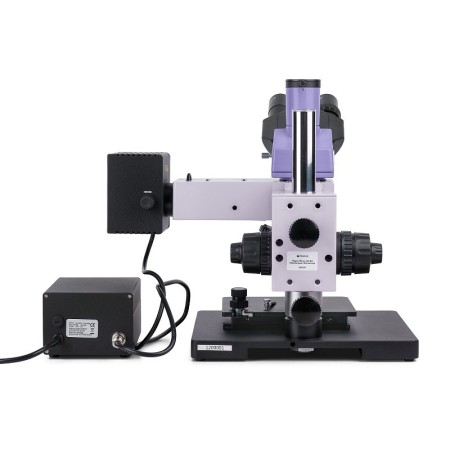

Microscope métallographique numérique MAGUS Metal D630 BD pour les techniques de microscopie en champ clair, en champ sombre et en polarisation. Le puissant éclairage halogène produit une image de qualité avec n’importe quel objectif et quelle méthode de microscopie. Le microscope est conçu pour le contrôle qualité et l’étude de la microstructure des matériaux semi-conducteurs, des métaux et des objets opaques. Il est utilisé pour mener des recherches dans les sites de production, les laboratoires des centres de recherche et les départements universitaires.

Caméra numérique

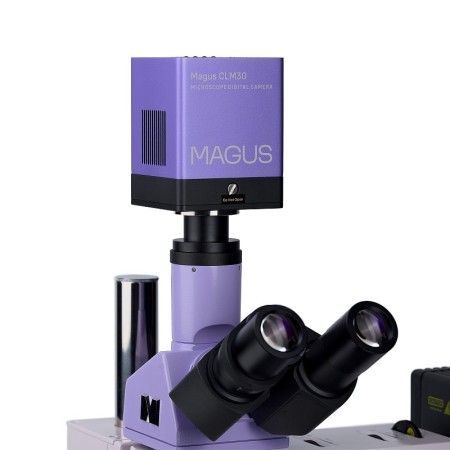

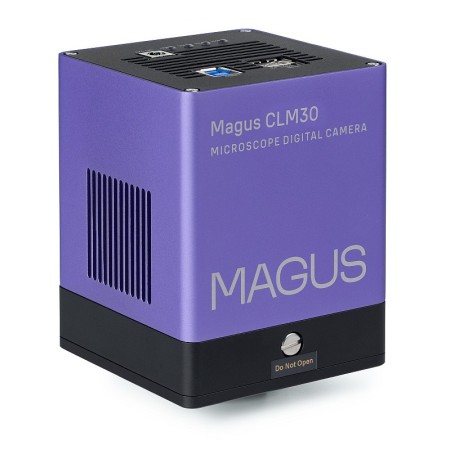

La caméra numérique MAGUS CLM30 est conçue pour la microscopie en champ clair, en champ sombre et en fluorescence. La caméra est équipée d’un capteur de 8,3 MP et produit des images réalistes à une résolution de 3840x2160 px. Il est recommandé d’utiliser la caméra avec des objectifs 4x, 10x, 20x et 40x. Avec des objectifs à faible grossissement, la caméra permet à l’utilisateur de voir des détails plus nets.
Les vidéos sont enregistrées à 45 fps ou à 70 fps selon la résolution : elles sont fluides, avec des transitions douces entre les images. Le mouvement de l’échantillon est affiché en temps réel, sans retard. La caméra facilite l’observation d’objets en mouvement et convient aux démonstrations universitaires.
La caméra est équipée d’une interface USB 3.0. Le taux de transfert des données est 10 fois supérieur à celui des caméras USB 2.0. Cette caméra haute vitesse est recommandée pour les laboratoires professionnels, la recherche ou la formation universitaire.

Optique

La tête trinoculaire est équipée d’un tube trinoculaire sur lequel est montée la caméra numérique (non incluse). Une molette de sélection du trajet optique caméra/oculaire permet de diriger le faisceau lumineux vers l’oculaire ou le tube trinoculaire. La tête trinoculaire est inclinée à 30° pour faciliter l’observation. La bague de réglage dioptrique se trouve sur le tube optique gauche.

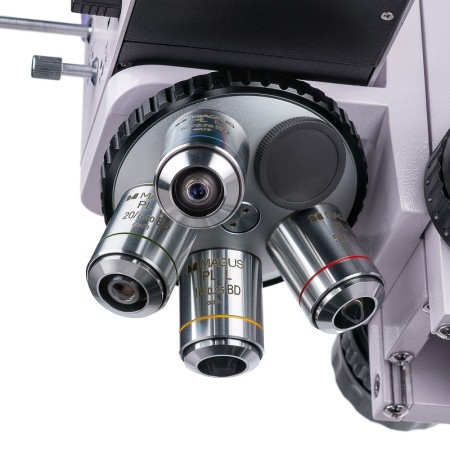

Une fois les objectifs inclus dans le kit montés sur le revolver porte-objectifs, un emplacement reste disponible pour un objectif supplémentaire. Tous les objectifs de la base sont plan-achromatiques, à longue distance de travail, et adaptés à la microscopie en champ clair et en champ sombre.

Éclairage

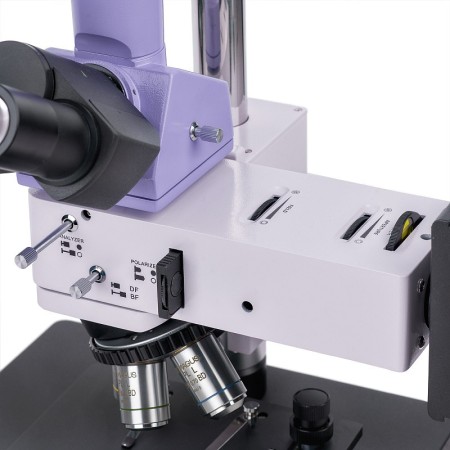

Pour les observations en champ sombre, le microscope est doté d’une lampe halogène de plus grande puissance (50 W). En outre, le système d’éclairage en lumière réfléchie comprend un jeu de filtres, des diaphragmes de champ et d’ouverture, un dispositif de champ sombre, un analyseur intégré et un polariseur amovible. Les ouvertures et la source lumineuse peuvent être centrées. Il est possible de configurer la méthode d’éclairage de Köhler.

Platine et mécanisme de mise au point

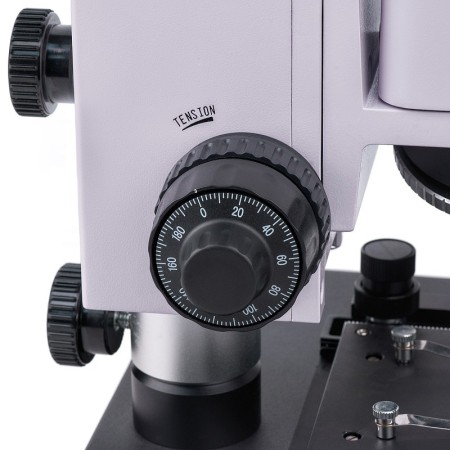

Le microscope présente un support et un mécanisme de mise au point au design original ; l’échantillon analysé peut être de n’importe quelle taille et hauteur. Il se caractérise également par ses dimensions compactes, qui permettent de placer le microscope sur des surfaces d’une hauteur maximale de 40 cm. Les molettes de mise au point grossière et fine sont coaxiales et se trouvent de chaque côté du corps du microscope. Il est également possible de régler la tension de la mise au point grossière.

Accessoires

Des accessoires supplémentaires pour le microscope MAGUS Metal 630 BD peuvent être commandés séparément. Ils comprennent des oculaires compatibles, des objectifs à longue distance de travail pour les techniques en champ clair et en champ sombre, des lames d’étalonnage et des caméras numériques.

Caractéristiques principales du microscope :

• Adapté à l’étude d’échantillons opaques de toute hauteur et de toute taille
• Tête trinoculaire avec tube trinoculaire pour le montage d’une caméra numérique et séparateur de faisceau 100:0 et 0:100
• Observations en lumière réfléchie par microscopie en champ clair, en champ sombre et en polarisation
• La puissance de la source lumineuse halogène a été portée à 50 W (adaptée au champ sombre)
• Diaphragmes d’ouverture et de champ pour l’éclairage de Köhler et jeu de filtres colorés, avec centrage des deux diaphragmes et de la source lumineuse.
• Support compact permettant d’installer le microscope dans des espaces restreints
• Une large gamme d’accessoires en option

Caractéristiques principales de la caméra :

• Pour la microscopie en champ sombre et en fluorescence avec des objectifs 4x, 10x, 20x et 40x
• Résolution de 8,3 MP : lors des observations avec des objectifs à faible grossissement, la caméra permet à l’utilisateur de voir des détails plus nets
• 45 fps et 70 fps, respectivement à des résolutions de 3840x2160 pixels et 1920x1080 pixels, pour observer des échantillons comportant des éléments mobiles, enregistrer des vidéos et déplacer la préparation sans saccades ni retards
• La cellule Peltier abaisse la température du capteur lors d’un fonctionnement prolongé et élimine le bruit thermique, ce qui permet d’utiliser une vitesse d’obturation lente lors de la prise de photos.

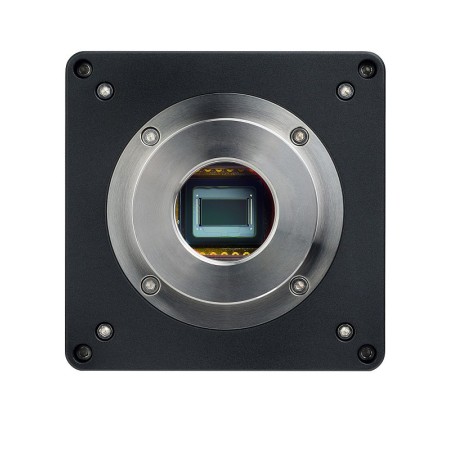

• Le capteur couleur rétroéclairé CMOS SONY Exmor fournit des images peu bruitées et offre une grande sensibilité à la lumière, même dans des conditions de faible éclairage. Il est possible d’obtenir des images plus nettes, plus lumineuses et aux couleurs saturées.

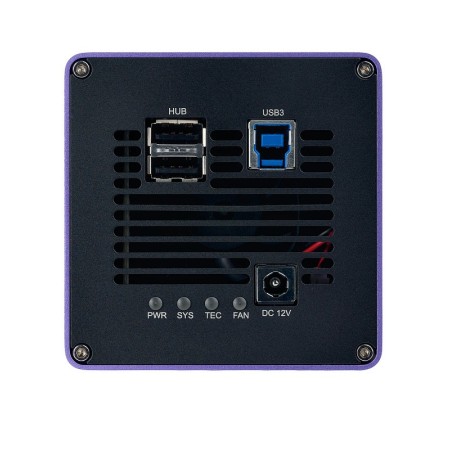

• Interface USB 3.0 pour un transfert de données rapide et fluide
• Logiciel d’enregistrement et de retouche de photos et de vidéos, fonctions d’affichage externe, mesures linéaires et angulaires

Contenu de l’emballage :

• La caméra numérique MAGUS CLM30 (caméra numérique, câble USB, adaptateur 12 V, 3 A, étui, CD d’installation avec pilotes et logiciel, manuel d’utilisation et certificat de garantie)
• Support avec mécanisme de mise au point, platine et revolver porte-objectifs
• Illuminateur pour les observations en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Objectif plan-achromatique à l’infini : PL L5x/0,12 BD WD 9,7 mm
• Objectif plan-achromatique à l’infini : PL L10x/0,25 BD WD 9,3 mm
• Objectif plan-achromatique à l’infini : PL L20x/0,40 BD WD 7,2 mm
• Objectif plan-achromatique à l’infini : PL L50х/0,70 BD WD 2,5 mm
• Oculaire 10x/22 mm à dégagement oculaire élevé (2 pièces)
• Adaptateur C-mount 1x
• Clé Allen
• Socle avec prise d’alimentation
• Câble d’alimentation
• Câble d’alimentation de l’illuminateur pour lumière réfléchie
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec réticule gradué
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique à l’infini : PL L40x/0,60 BD WD 3,0 mm
• Objectif plan achromatique à l’infini : PL L60x/0,70 BD WD 1,9 mm
• Objectif plan achromatique à l’infini : PL L80x/0,80 BD WD 0,8 mm
• Objectif plan achromatique à l’infini : PL L100х/0,85 (à sec) BD WD 0,4 mm
• Lame de calibration
