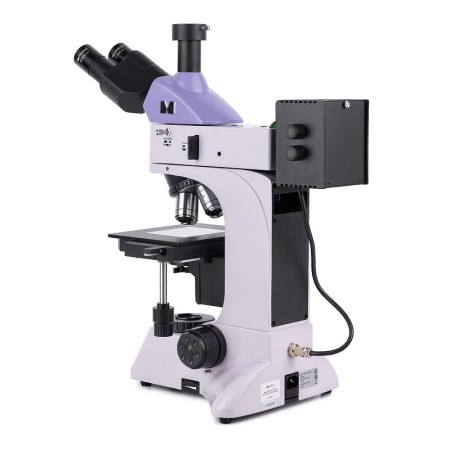

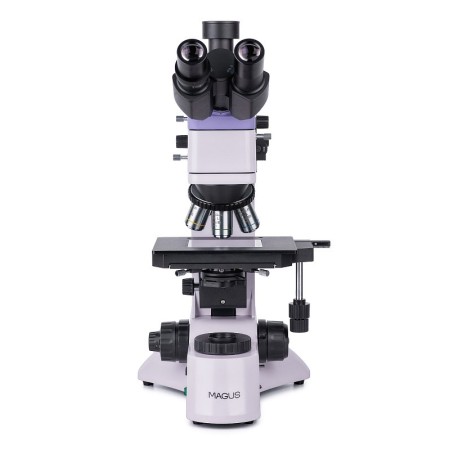

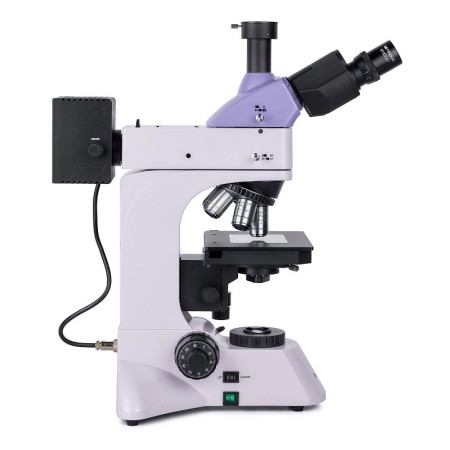

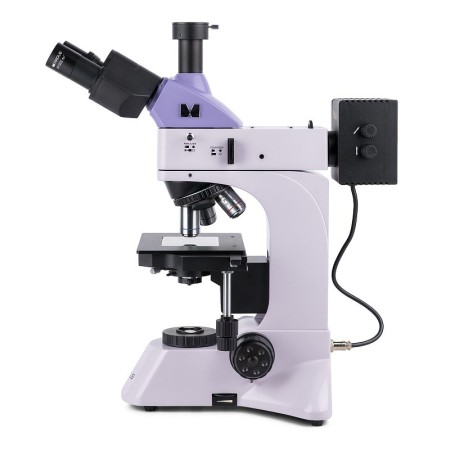

De digitale metallurgische microscoop MAGUS Metal D600 BD is ontworpen voor onderzoek van objecten in gereflecteerd licht met behulp van microscopietechnieken in helder veld, donker veld en gepolariseerd licht. De microscoop wordt gebruikt voor het onderzoeken van metaal- en halfgeleidermonsters, evenals andere gepolijste, vlakke monsters met een hoge reflectiviteit. Met de doorvallend-lichttechniek kunnen doorschijnende monsters worden onderzocht, zoals dunne films en deeltjes die op filters zijn vastgehouden. De microscoop kan worden gebruikt in de werktuigbouwkunde en metallurgie, in technische en kwaliteitscontrolelaboratoria en aan technische universiteiten.

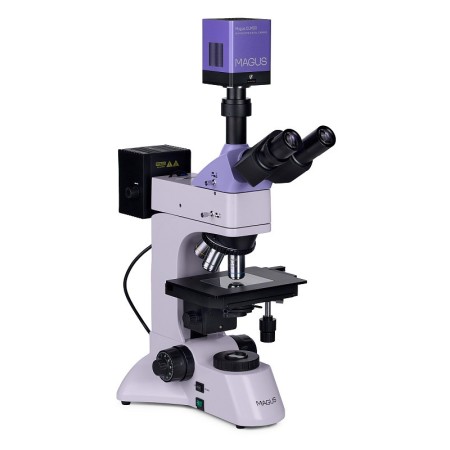

Digitale camera

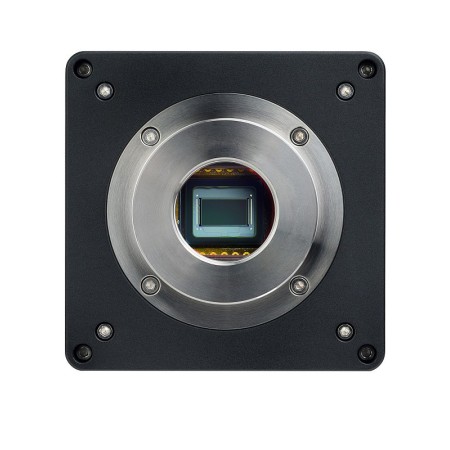

De digitale camera MAGUS CLM30 is ontworpen voor microscopietechnieken in helder en donker veld en voor fluorescentie. De camera is uitgerust met een sensor van 8,3 MP en produceert realistische beelden met een resolutie van 3840x2160 px. Het wordt aanbevolen de camera te gebruiken met 4x-, 10x-, 20x- en 40x-objectieven. Bij gebruik van objectieven met een lage vergroting kan de gebruiker met de camera scherpere details zien.
Video's worden opgenomen met 45 fps of 70 fps, afhankelijk van de resolutie: de video's worden vloeiend afgespeeld, met vloeiende en subtiele overgangen tussen de frames. De beweging van het monster wordt in realtime weergegeven, zonder vertraging. De camera vergemakkelijkt het observeren van bewegende objecten en is geschikt voor academische demonstraties.

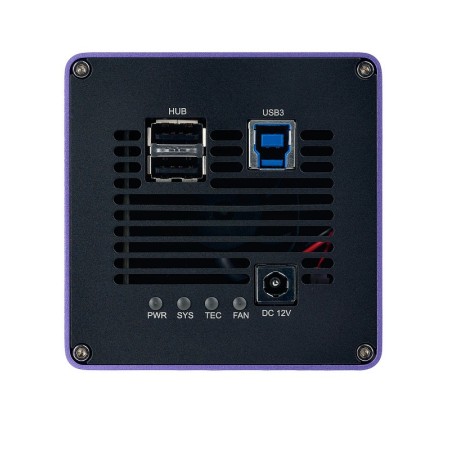

De camera is voorzien van een USB 3.0-interface. De gegevensoverdrachtssnelheid is 10 keer hoger dan die van USB 2.0-camera's. De hogesnelheidscamera wordt aanbevolen voor professionele laboratoria, onderzoek of universitair onderwijs.

Optiek

De trinoculaire kop is voorzien van een trinoculaire buis voor de montage van een digitale camera. De straalsplitser stuurt het licht in twee standen naar de camera: 100:0 en 0:100. De lichtbundel bereikt het oculair of de trinoculaire buis. Dioptrie-instelring op het linkeroculair.

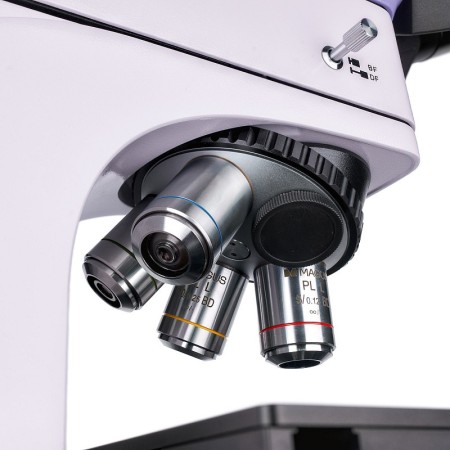

De vergroting van de microscoop in de basisconfiguratie is 50–400x. Extra objectieven en oculairs vergroten het vergrotingsbereik. De microscoop gebruikt planachromatische objectieven met een lange werkafstand, geschikt voor microscopietechnieken in helder en donker veld. De revolver voor objectieven heeft vijf sleuven voor het monteren van objectieven. Vier objectieven zijn inbegrepen en één is optioneel. De revolver is naar de binnenkant van het instrument gericht, zodat de gebruiker kan zien welk objectief in de optische baan is geplaatst.

Verlichting

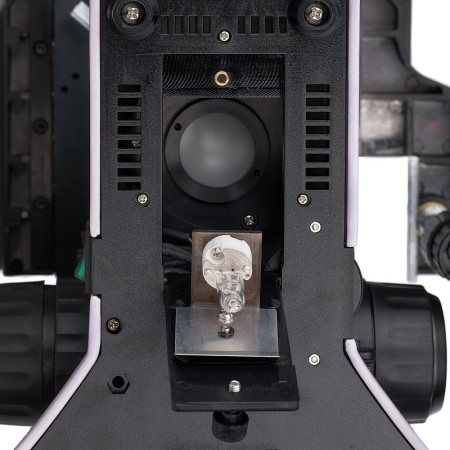

De verlichting maakt gebruik van halogeenlampen met warm licht, die de ogen niet vermoeien tijdens langdurige observaties. De doorvallend-lichtverlichting heeft een vermogen van 30 W en de gereflecteerd-lichtverlichting een vermogen van 50 W, wat comfortabel observeren met donkerveldmicroscopie mogelijk maakt.

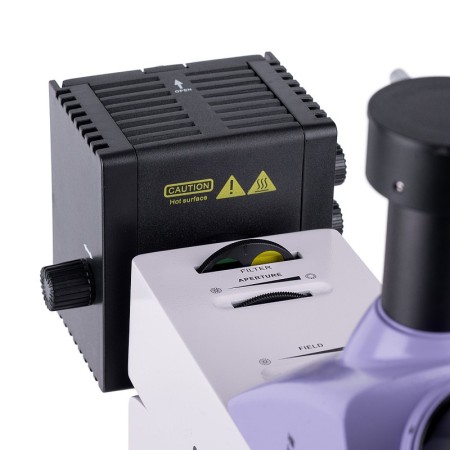

Het gereflecteerd-lichtverlichtingssysteem omvat: een donkerveldvoorziening, een polarisatievoorziening, een centreerbaar veld en diafragma's voor de opening en het veld voor de Köhler-verlichtingsmethode, en kleurfilters. De lichtbron kan ook worden gecentreerd.

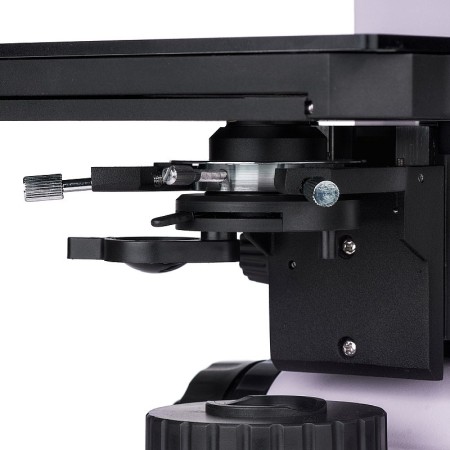

Het doorvallend-lichtverlichtingssysteem omvat: een condensor met een wegklapbare lens voor objectieven met een lage vergroting, een apertuurdiafragma en een velddiafragma voor de Köhler-methode.

Voorwerptafel en scherpstelmechanisme

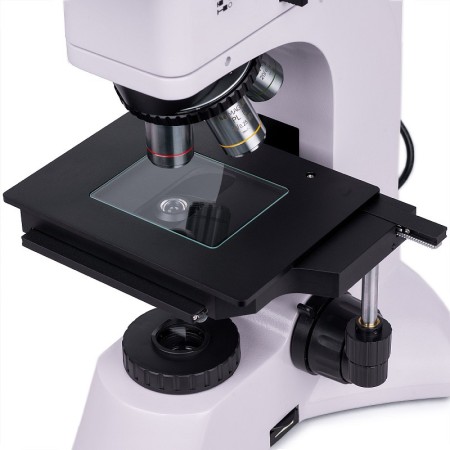

Het monster beweegt samen met de voorwerptafel langs de twee assen. De hoogte van het onderzochte monster mag niet groter zijn dan 20 mm. De voorwerptafel heeft een transparante glasplaat voor het observeren van doorschijnende monsters.

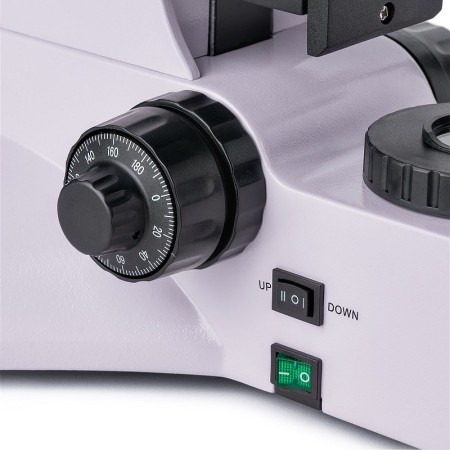

De scherpstelling wordt geregeld met grof- en fijnscherpstelknoppen aan beide zijden van het onderste deel van de microscoop, zodat de waarnemer zijn handen vrij op de tafel kan laten rusten in plaats van ze in de lucht te houden. Het grofscherpstelmechanisme heeft een vergrendelknop rechts en een spanningsregelknop links.

Accessoires

Het assortiment accessoires dat compatibel is met de microscoop MAGUS Metal 600 BD omvat: objectieven met een lange werkafstand voor observaties in helder en donker veld, oculairs, kalibratiepreparaten en digitale camera's.

Belangrijkste kenmerken van de microscoop:

• Observatie van ondoorzichtige, vlakke en gepolijste monsters tot 20 mm in gereflecteerd licht met behulp van microscopietechnieken in donker veld, helder veld en gepolariseerd licht
• Observatie van doorschijnende monsters in doorvallend licht
• Trinoculaire buis voor montage van een digitale camera en een straalsplitser met twee standen (100:0 en 0:100)
• Planachromatische objectieven met een lange werkafstand. De afkorting BD betekent dat het objectief geschikt is voor technieken in donker en helder veld
• Doorvallend-lichtverlichting met een halogeenlamp van 30 W en gereflecteerd-lichtverlichting met een halogeenlamp van 50 W, voor comfortabel observeren met een donkerveldmicroscoop
• Köhler-verlichting (gereflecteerd licht) met de mogelijkheid de lichtbron te centreren, apertuur- en velddiafragma's en kleurfilters
• Köhler-verlichting (doorvallend licht) met een centreerbare Abbe-condensor die in hoogte verstelbaar is, en wegklapbare condensorlenzen voor objectieven met een lage vergroting
• Ruime keuze aan volledig compatibele oculairs en objectieven

Belangrijkste kenmerken van de camera:

• Voor microscopie in donker veld en fluorescentie met 4x-, 10x-, 20x- en 40x-objectieven
• Resolutie van 8,3 MP: bij observaties met objectieven met een lage vergroting kan de gebruiker met de camera scherpere details zien
• 45 fps en 70 fps, respectievelijk bij een resolutie van 3840x2160 pixels en 1920x1080 pixels, voor het observeren van monsters met bewegende onderdelen, het opnemen van video's en het verplaatsen van het preparaat zonder schokken of vertraging
• De Peltier-cel verlaagt de sensortemperatuur tijdens langdurig gebruik en elimineert thermische ruis, waardoor een lange sluitertijd kan worden gebruikt bij het maken van foto's.
• De verlichte SONY Exmor CMOS-kleurensensor levert beelden met weinig ruis en een hoge lichtgevoeligheid, zelfs bij weinig licht. Er kunnen scherpere, helderdere beelden met verzadigde kleuren worden verkregen.
• USB 3.0-interface voor snelle en vloeiende gegevensoverdracht
• Software voor het opnemen en bewerken van foto's en video's, functies voor externe weergave en lineaire en hoekmetingen

De verpakking bevat:

• De digitale camera MAGUS CLM30 (digitale camera, USB-kabel, 12 V-adapter, 3 A, hoes, installatie-cd met stuurprogramma en software, gebruikershandleiding en garantiecertificaat)
• Voet met voedingsingang, doorvallend-lichtbron en condensor, scherpstelmechanisme, voorwerptafel en revolver voor objectieven
• Verlichting voor observaties in gereflecteerd licht met lamphouder
• Trinoculaire kop
• Planachromatisch objectief voor oneindig gecorrigeerde optiek: PL L5x/0,12 BD WD 9,7 mm
• Planachromatisch objectief voor oneindig gecorrigeerde optiek: PL L10x/0,25 BD WD 9,3 mm
• Planachromatisch objectief voor oneindig gecorrigeerde optiek: PL L20x/0,40 BD WD 7,2 mm
• Planachromatisch objectief voor oneindig gecorrigeerde optiek: PL L40x/0,60 BD WD 3,0 mm
• Oculair 10x/22 mm met lange oogafstand (2 stuks)
• Transparante tafelplaat
• C-mount-adapter 1x
• Inbussleutel
• Netsnoer voor wisselstroom
• Voedingskabel voor de oplichtverlichting
• Stofkap
• Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

• Oculair 10x/22 mm met schaalverdeling
• Oculair 12,5x/14 mm (2 stuks)
• Oculair 15x/15 mm (2 stuks)
• Oculair 20x/12 mm (2 stuks)
• Oculair 25x/9 mm (2 stuks)
• Planachromatisch oneindig-gecorrigeerd objectief: PL L50х/0,70 BD WD 2,5 mm
• Planachromatisch oneindig-gecorrigeerd objectief: PL L60x/0,70 BD WD: 1,9 mm
• Planachromatisch oneindig-gecorrigeerd objectief: PL L80x/0,80 BD WD: 0,8 mm
• Planachromatisch oneindig-gecorrigeerd objectief: PL L100х/0,85 (droog) BD WD: 0,4 mm
• Kalibratiepreparaat
