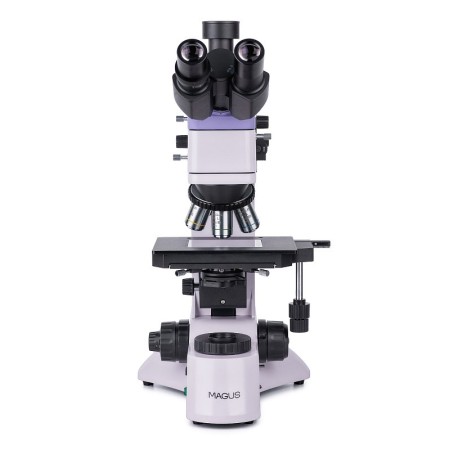

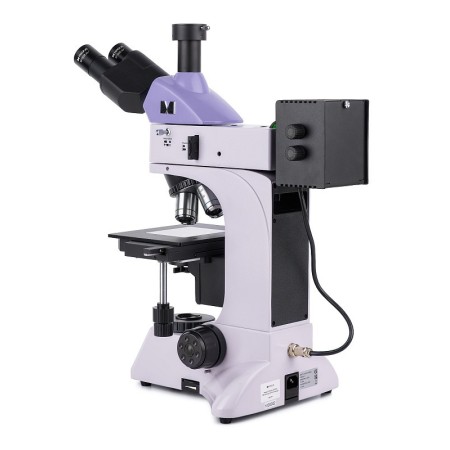

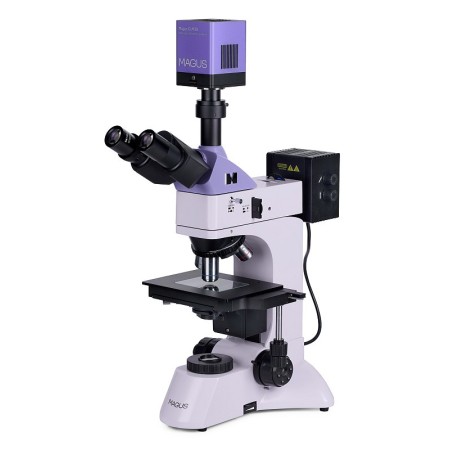

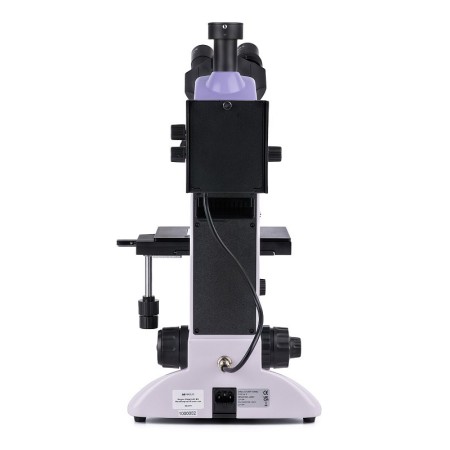

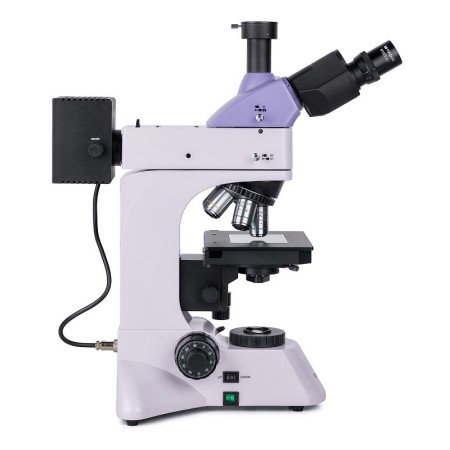

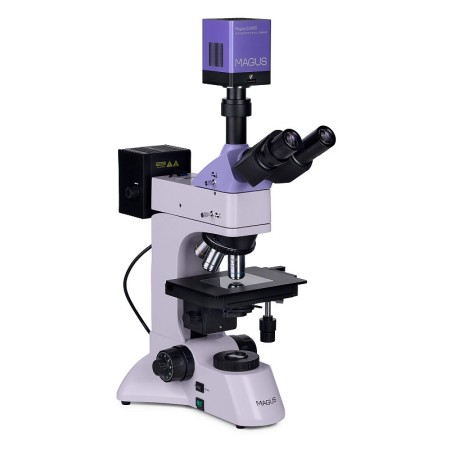

Le microscope métallographique numérique MAGUS Metal D600 BD est conçu pour l’étude d’objets en lumière réfléchie au moyen des techniques de microscopie en champ clair, en champ sombre et en polarisation. Le microscope est utilisé pour examiner des échantillons de métaux et de semi-conducteurs, ainsi que d’autres échantillons polis et plans à forte capacité de réflexion. La technique en lumière transmise permet d’examiner des échantillons translucides tels que des films minces et des particules retenues sur des filtres. Le microscope peut être utilisé dans les secteurs de l’ingénierie mécanique et métallurgique, dans les laboratoires d’ingénierie et de contrôle qualité, ainsi que dans les écoles polytechniques.

Caméra numérique

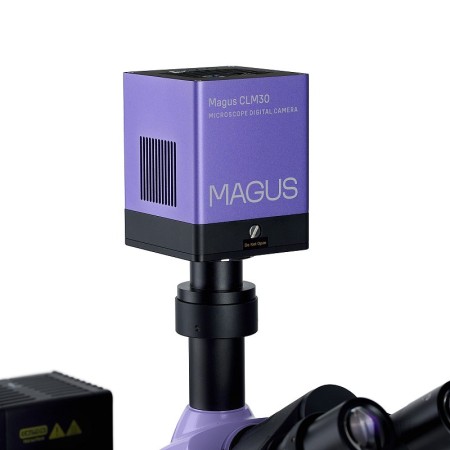

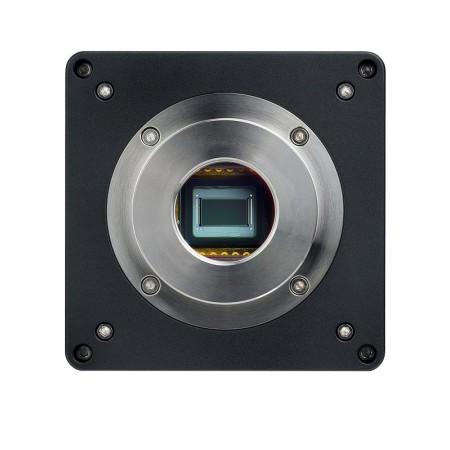

La caméra numérique MAGUS CLM30 est conçue pour la microscopie en champ clair, en champ sombre et en fluorescence. La caméra est équipée d’un capteur de 8,3 MP et produit des images réalistes d’une résolution de 3840x2160 px. Il est recommandé d’utiliser la caméra avec des objectifs 4x, 10x, 20x et 40x. Avec des objectifs à faible grossissement, la caméra permet à l’utilisateur de voir des détails plus nets.
Les vidéos sont enregistrées à 45 fps ou 70 fps, selon la résolution : elles sont fluides, avec des transitions douces entre les images. Le mouvement de l’échantillon est affiché en temps réel, sans délai. La caméra facilite l’observation d’objets en mouvement et convient aux démonstrations pédagogiques.
La caméra est équipée d’une interface USB 3.0. Le débit de transfert des données est 10 fois supérieur à celui des caméras USB 2.0. Cette caméra haute vitesse est recommandée pour les laboratoires professionnels, la recherche ou la formation universitaire.

Optique

La tête trinoculaire est équipée d’un tube trinoculaire permettant d’accueillir une caméra numérique. Le séparateur de faisceau dirige la lumière vers la caméra selon deux positions : 100:0 et 0:100. Le faisceau lumineux atteint l’oculaire ou le tube trinoculaire. Réglage dioptrique sur l’oculaire gauche.

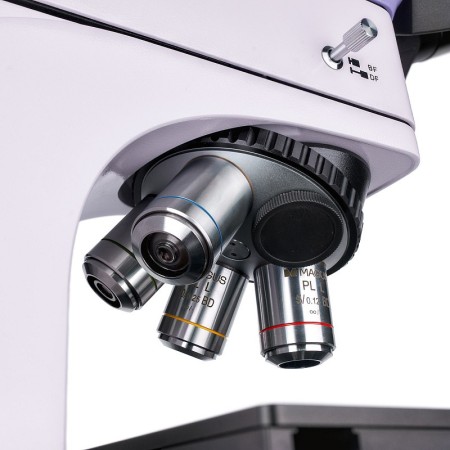

Le grossissement du microscope dans sa configuration de base est de 50–400x. Des objectifs et des oculaires supplémentaires peuvent étendre la gamme de grossissements. Le microscope utilise des objectifs plan-achromatiques à longue distance de travail, adaptés aux techniques de microscopie en champ clair et en champ sombre. Le revolver porte-objectifs comporte cinq emplacements. Quatre objectifs sont inclus et un est en option. Le revolver est orienté vers l’intérieur de l’instrument, afin que l’utilisateur puisse voir quel objectif est engagé dans le trajet optique.

Éclairage

L’éclairage utilise des lampes halogènes à lumière chaude, qui ne fatiguent pas les yeux lors d’observations prolongées. L’illuminateur en lumière transmise a une puissance de 30 W et celui en lumière réfléchie de 50 W, ce qui permet une observation confortable en microscopie en champ sombre.

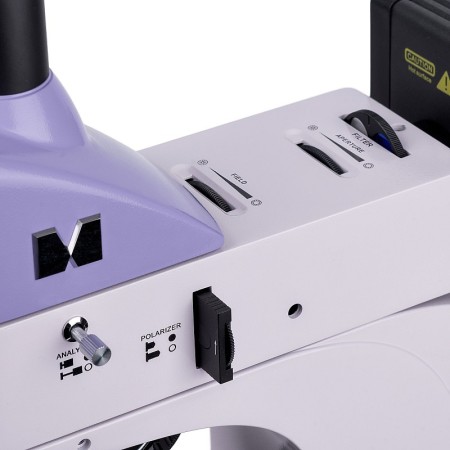

Le système d’éclairage en lumière réfléchie comprend : un dispositif pour le champ sombre, un dispositif de polarisation, un diaphragme de champ centrable et des diaphragmes d’ouverture pour la méthode d’éclairage de Köhler, ainsi que des filtres colorés. Il est également possible de centrer la source lumineuse.

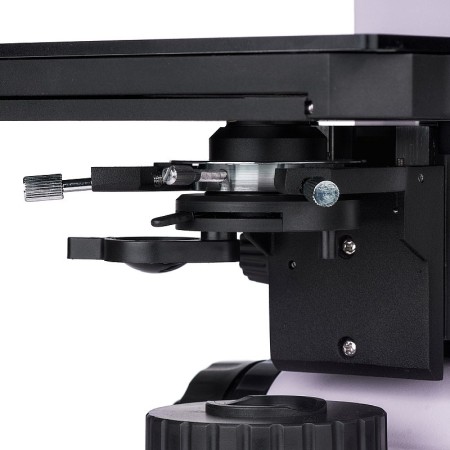

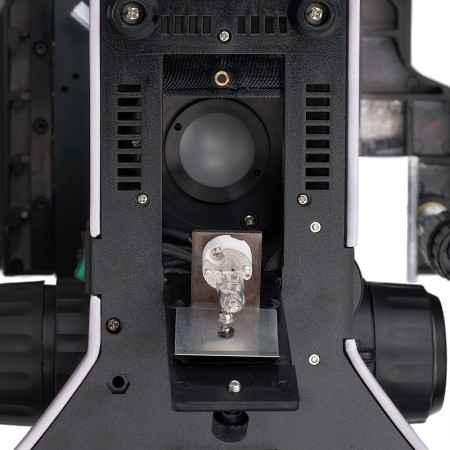

Le système d’éclairage en lumière transmise comprend : un condenseur avec une lentille escamotable pour les objectifs à faible grossissement, une ouverture et un diaphragme de champ pour la méthode de Köhler.

Platine et mécanisme de mise au point

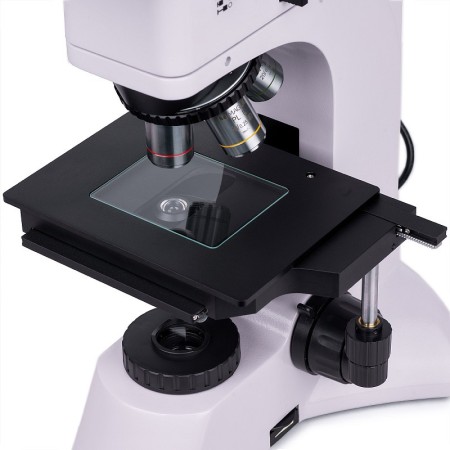

L’échantillon se déplace avec la platine selon les deux axes. La hauteur de l’échantillon examiné ne doit pas dépasser 20 mm. La platine comporte une lame transparente pour l’observation d’échantillons translucides.

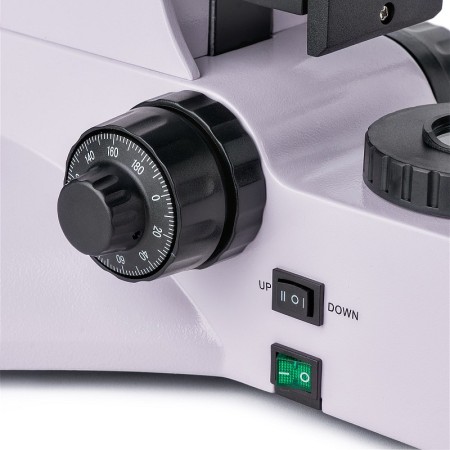

La mise au point est réglée à l’aide de molettes de mise au point macrométrique et micrométrique situées de chaque côté, dans la partie inférieure du microscope. L’observateur peut ainsi poser librement les mains sur la table au lieu de les maintenir en l’air. Le mécanisme de mise au point macrométrique comporte une molette de verrouillage à droite et une molette de réglage de la tension à gauche.

Accessoires

La gamme d’accessoires compatibles avec le microscope MAGUS Metal 600 BD comprend : des objectifs à longue distance de travail pour les observations en champ sombre et clair, des oculaires, des lames d’étalonnage et des caméras numériques.

Principales caractéristiques du microscope :

• Observation d’échantillons plans, opaques et polis jusqu’à 20 mm en lumière réfléchie, au moyen des techniques de microscopie en champ sombre, en champ clair et en polarisation
• Observation d’échantillons translucides en lumière transmise
• Tube trinoculaire pour le montage d’une caméra numérique et séparateur de faisceau à deux positions (100:0 et 0:100)
• Objectifs plan-achromatiques à longue distance de travail. L’abréviation BD signifie qu’ils conviennent aux techniques en champ sombre et en champ clair
• Illuminateur en lumière transmise avec lampe halogène de 30 W et illuminateur en lumière réfléchie avec lampe halogène de 50 W, pour une observation confortable au microscope en champ sombre
• Éclairage de Köhler (lumière réfléchie), avec possibilité de centrer la source lumineuse, diaphragmes d’ouverture et de champ, et filtres colorés
• Éclairage de Köhler (lumière transmise) avec condenseur d’Abbe centrable et réglable en hauteur, lentilles du condenseur escamotables pour les objectifs à faible grossissement
• Large gamme d’oculaires et d’objectifs entièrement compatibles

Principales caractéristiques de la caméra :

• Pour la microscopie en champ sombre et en fluorescence avec des objectifs 4x, 10x, 20x et 40x
• Résolution de 8,3 MP : lors d’observations avec des objectifs à faible grossissement, la caméra permet à l’utilisateur de voir des détails plus nets
• 45 fps et 70 fps, respectivement à une résolution de 3840x2160 pixels et de 1920x1080 pixels, pour observer des échantillons comportant des éléments mobiles, enregistrer des vidéos et déplacer la préparation sans saccades ni retards
• La cellule Peltier abaisse la température du capteur en cas de fonctionnement prolongé et élimine le bruit thermique, ce qui permet d’utiliser une vitesse d’obturation lente lors de la prise de photos.
• Le capteur couleur CMOS SONY Exmor rétroéclairé produit des images peu bruitées et offre une sensibilité élevée à la lumière, même dans des conditions de faible éclairage. Il est possible d’obtenir des images plus nettes, plus lumineuses et aux couleurs saturées.

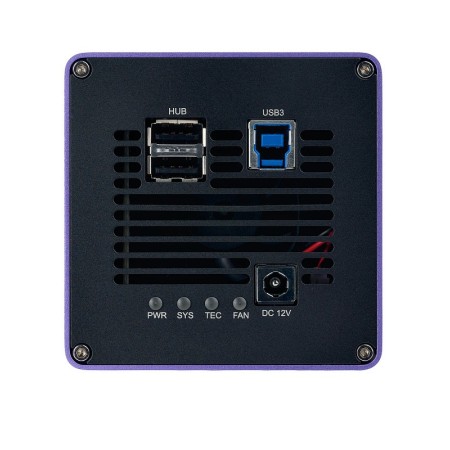

• Interface USB 3.0 pour un transfert de données rapide et fluide
• Logiciel d’enregistrement et de modification de photos et de vidéos, fonctions d’affichage externe, mesures linéaires et angulaires

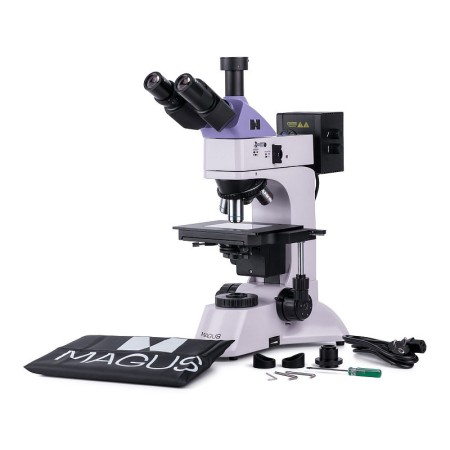

Contenu de l’emballage :

• La caméra numérique MAGUS CLM30 (caméra numérique, câble USB, adaptateur 12 V, 3 A, étui, CD d’installation avec pilotes et logiciel, manuel d’utilisation et certificat de garantie)
• Socle avec entrée d’alimentation, source lumineuse en lumière transmise et condenseur, mécanisme de mise au point, platine et revolver porte-objectifs

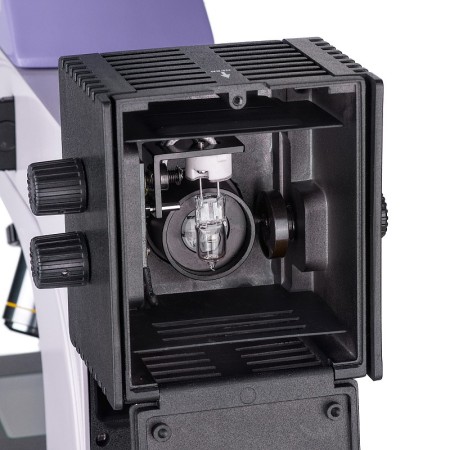

• Illuminateur pour l’observation en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Objectif plan-achromatique à l’infini : PL L5x/0,12 BD WD 9,7 mm
• Objectif plan-achromatique à l’infini : PL L10x/0,25 BD WD 9,3 mm
• Objectif plan-achromatique à l’infini : PL L20x/0,40 BD WD 7,2 mm
• Objectif plan-achromatique à l’infini : PL L40x/0,60 BD WD 3,0 mm
• Oculaire 10x/22 mm à long dégagement oculaire (2 pièces)
• Plaque transparente de la platine
• Adaptateur C-mount 1x
• Clé Allen
• Câble d’alimentation secteur CA
• Câble d’alimentation de l’éclairage en lumière réfléchie
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec réticule gradué
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique à l’infini : PL L50х/0,70 BD WD 2,5 mm
• Objectif plan achromatique à l’infini : PL L60x/0,70 BD WD : 1,9 mm
• Objectif plan achromatique à l’infini : PL L80x/0,80 BD WD : 0,8 mm
• Objectif plan achromatique à l’infini : PL L100х/0,85 (à sec) BD WD : 0,4 mm
• Lame de calibration
