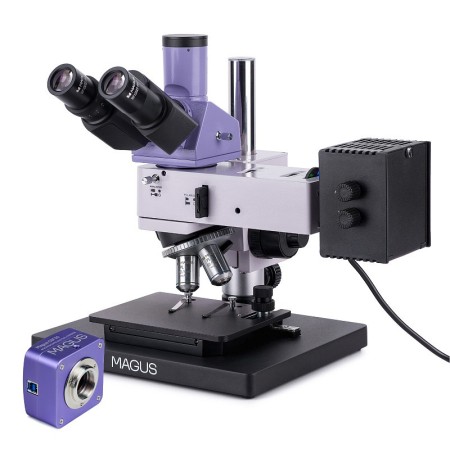

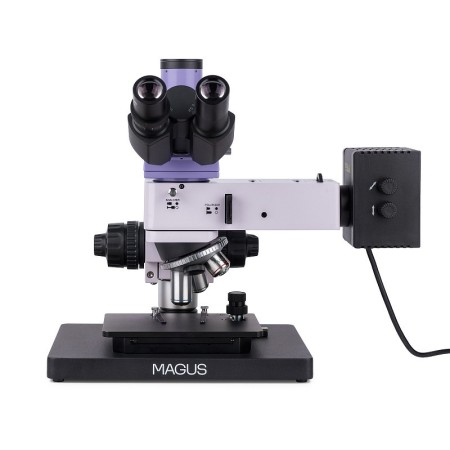

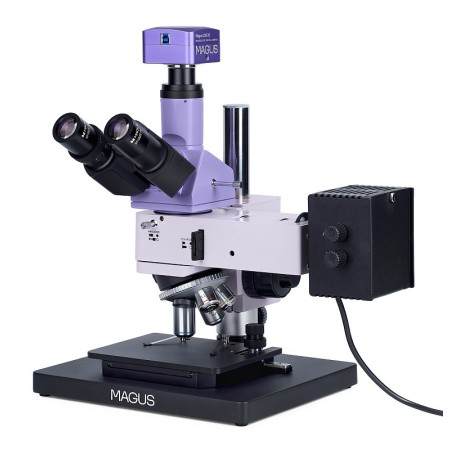

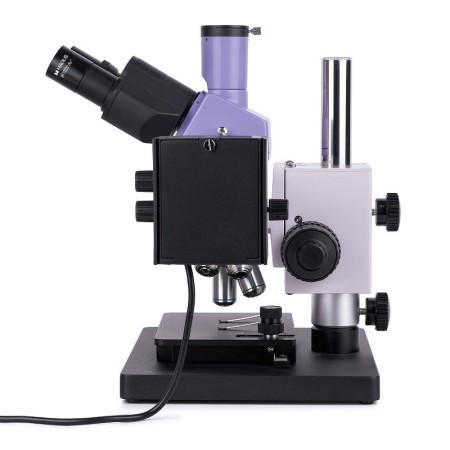

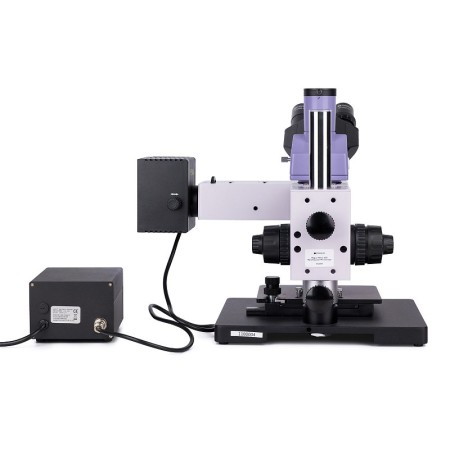

Le microscope métallographique à lumière réfléchie MAGUS Metal 630 est utilisé pour examiner la microstructure d’objets opaques de toute hauteur et de toute taille. Les objets examinés sont des métaux, des alliages, des semi-conducteurs et des revêtements de peinture. Les techniques de microscopie disponibles sont le fond clair et la lumière polarisée. L’un des avantages du microscope est sa taille compacte, qui le rend idéal pour les laboratoires disposant d’un espace de travail et de rangement limité. Le microscope MAGUS Metal 630 est le choix idéal pour les entreprises de divers secteurs, les centres de recherche et les départements universitaires.

Caméra numérique

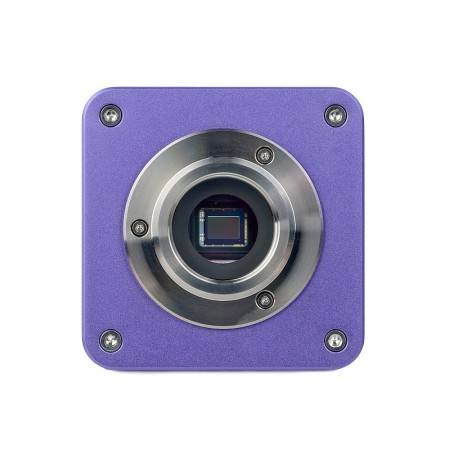

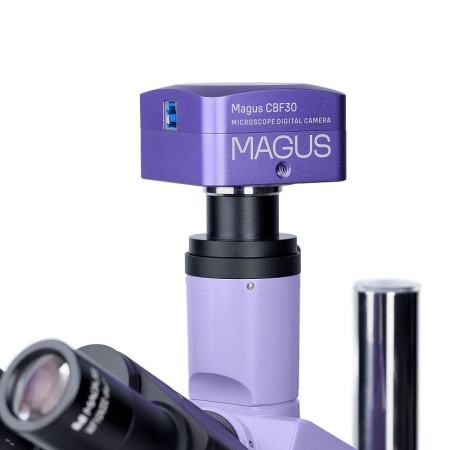

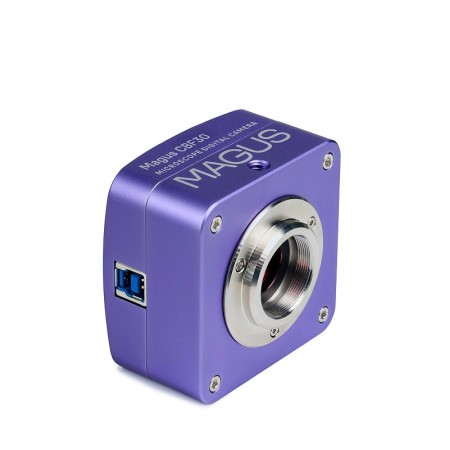

La caméra numérique MAGUS CBF30 permet de prendre des photos et de filmer de courtes vidéos à travers un microscope, de modifier les fichiers obtenus, d’organiser des présentations et d’effectuer des mesures linéaires et angulaires d’objets (après un étalonnage approprié).
L’appareil est conçu pour être utilisé sur des microscopes en fond clair avec des objectifs 4x, 10x, 20x et 40x.

Le capteur de 6,3 MP permet de prendre des photos et de réaliser des vidéos lumineuses et détaillées avec une résolution maximale de 3072x2048 px. Si nécessaire, la résolution peut être réduite à 1536x1024 px. Toutefois, cela n’aura aucune incidence sur la fréquence d’images, qui restera de 59 fps, assurant ainsi des transitions fluides entre les images, sans saccades ni retards.

Le capteur couleur rétroéclairé SONY Exmor CMOS permet également d’utiliser la caméra dans des conditions de faible luminosité. L’image reste lisible et lumineuse. L’utilisation d’un adaptateur avec un grossissement de 0,5x à 0,75x fournira l’image la plus claire possible, sans distorsion.

Optique

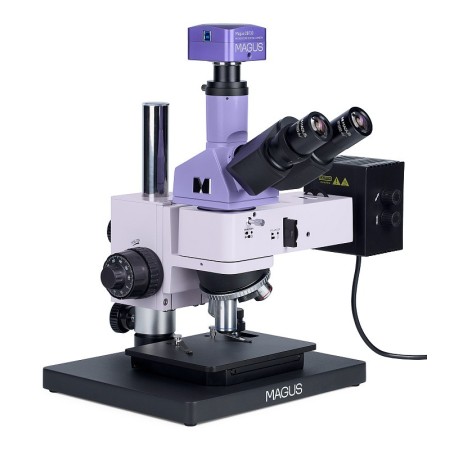

L’optique du microscope est corrigée à l’infini. Le tube trinoculaire destiné au montage de la caméra est positionné verticalement. Il est possible de diriger le faisceau lumineux vers l’oculaire ou vers le tube trinoculaire. La caméra n’est pas incluse dans la configuration de base. Le microscope permet de travailler confortablement pendant de nombreuses heures grâce à l’inclinaison de 30° de la tête binoculaire. L’oculaire gauche est doté d’un réglage dioptrique permettant d’adapter l’optique à la vue de l’utilisateur.

Le revolver porte-objectifs comporte 5 logements. Le kit comprend 4 objectifs planachromatiques. Une fois installés, un logement reste libre pour accueillir un objectif en option. Les objectifs à longue distance de travail sont conçus pour la microscopie en fond clair.

Éclairage

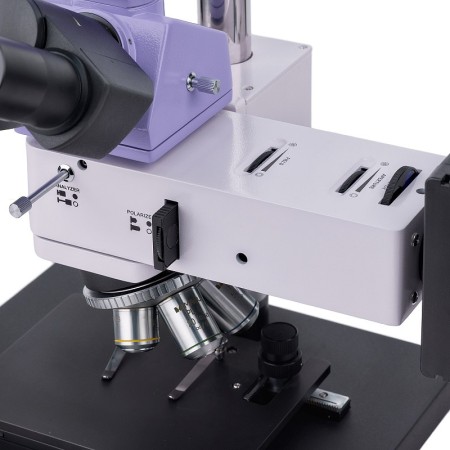

Le microscope utilise uniquement un éclairage à lumière réfléchie. Le système d’éclairage comprend un dispositif de polarisation, un diaphragme d’ouverture et un diaphragme de champ. Source lumineuse : lampe halogène de 30 W. La lumière émise n’éblouit pas et ne fatigue pas les yeux. Il est possible de centrer le diaphragme et la source lumineuse. L’éclairage de Köhler peut également être réglé. Le kit comprend des filtres colorés.

Platine et mécanisme de mise au point

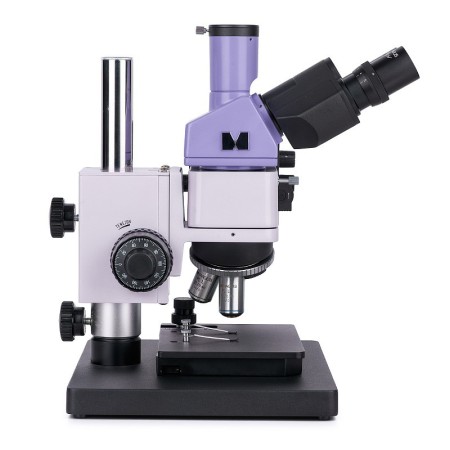

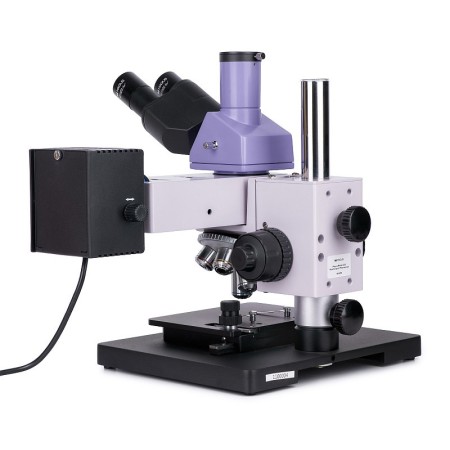

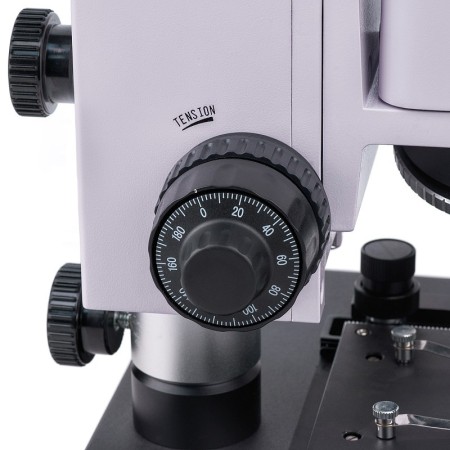

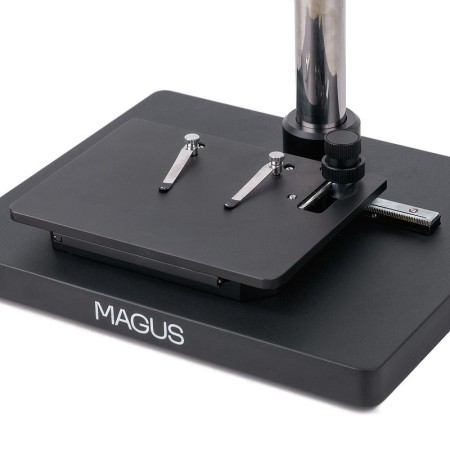

Le statif et le mécanisme de mise au point de conception innovante offrent deux avantages : des dimensions compactes et la possibilité d’observer des échantillons de toute hauteur. Le microscope peut facilement être placé sur une paillasse de laboratoire d’une hauteur maximale de 40 cm. Il est possible d’examiner de petits échantillons à l’aide d’une platine à deux axes. La mise au point se règle à l’aide des boutons coaxiaux de mise au point grossière et fine, situés des deux côtés du statif. Les mécanismes fonctionnent avec précision et en douceur. Il est également possible de régler la tension de la mise au point grossière.

Accessoires

Il est possible d’améliorer le microscope à l’aide d’accessoires en option, tels que des objectifs à longue distance de travail, des oculaires, une caméra numérique et des lames d’étalonnage.

Caractéristiques principales du microscope :

• Échantillons de toute hauteur et de toute taille
• Tête trinoculaire avec tube trinoculaire pour le montage d’une caméra numérique et séparateur de faisceau 100:0 et 0:100
• Lampe halogène de 30 W à lumière chaude pour travailler en lumière réfléchie avec les techniques de microscopie en fond clair et en lumière polarisée
• Filtres colorés, option de réglage de l’éclairage de Köhler, source lumineuse et diaphragmes d’ouverture et de champ centrables
• Statif compact pour installer le microscope sur un meuble
• Nombreux accessoires supplémentaires

Caractéristiques principales de la caméra :

• Recommandée pour une utilisation avec des objectifs à faible grossissement
• Capteur photosensible pour des images claires même dans des conditions de faible luminosité
• Fréquence d’images de 59 fps, suffisante pour observer des objets en mouvement ou des processus rapides
• Le logiciel fourni assure la pleine fonctionnalité de toutes les caractéristiques de la caméra et permet ainsi un « démarrage rapide »
• Interface fiable USB 3.0 pour des vitesses de transfert de données élevées
• Réglage de la résolution permettant de choisir l’option la mieux adaptée à chaque situation

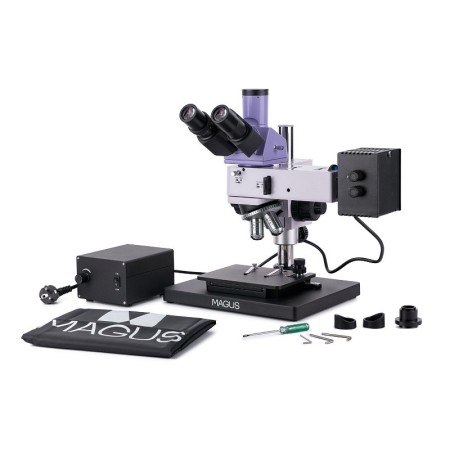

Contenu de l’emballage :

• Caméra numérique MAGUS CBF30 (caméra numérique, câble USB, CD d’installation avec pilotes et logiciel, manuel d’utilisation et certificat de garantie)
• Statif avec mécanisme de mise au point, platine et revolver porte-objectifs
• Éclairage pour les observations en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Objectif planachromatique corrigé à l’infini : PL L5x/0,12 WD 26,1 mm
• Objectif planachromatique corrigé à l’infini : PL L10х/0,25 WD 20,2 mm
• Objectif planachromatique corrigé à l’infini : PL L20х/0,40 WD 8,80 mm
• Objectif planachromatique corrigé à l’infini : PL L50х/0,70 WD 3,68 mm
• Oculaire 10x/22 mm à grand dégagement oculaire (2 pièces)
• Adaptateur à monture C 1x
• Clé hexagonale
• Socle avec entrée d’alimentation
• Câble d’alimentation
• Câble d’alimentation de l’éclairage pour lumière réfléchie
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec réticule gradué
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif planachromatique corrigé à l’infini : PL L40х/0,60 WD 3,98 mm
• Objectif planachromatique corrigé à l’infini : PL L60x/0,70 WD 2,08 mm
• Objectif planachromatique corrigé à l’infini : PL L80x/0,80 WD 1,25 mm
• Objectif planachromatique corrigé à l’infini : PL L100x/0,85 (à sec) WD 0,40 mm
• Lame d’étalonnage
