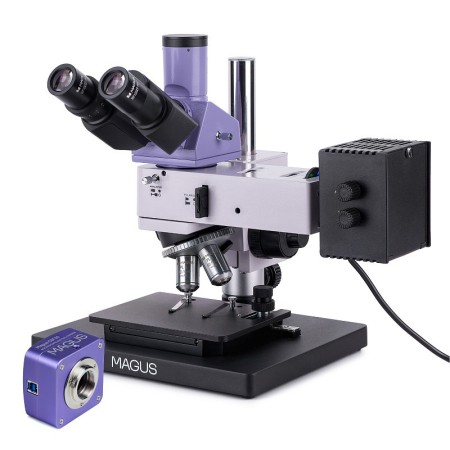

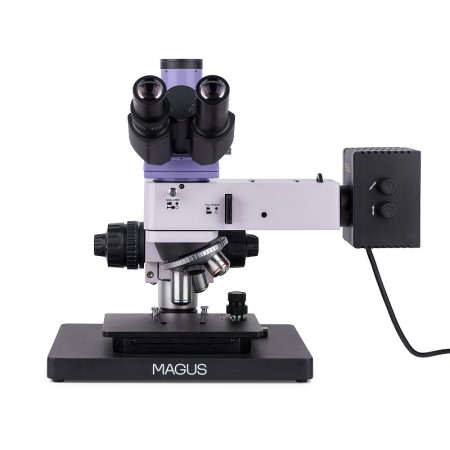

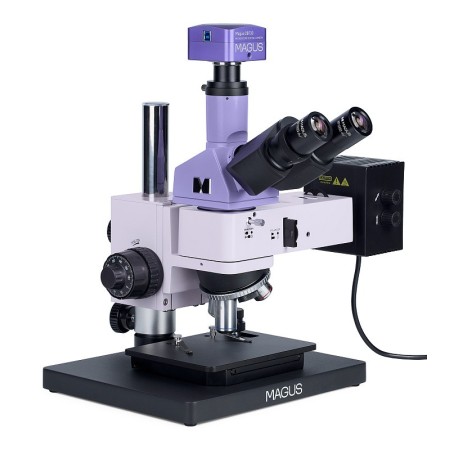

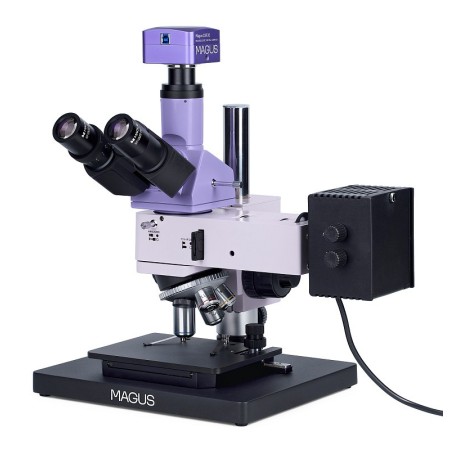

Metalurgický mikroskop s odraženým světlem MAGUS Metal 630 se používá k pozorování mikrostruktury neprůhledných objektů libovolné výšky a velikosti. Zkoumanými objekty jsou kovy, slitiny, polovodiče a lakované povrchy. K dispozici jsou mikroskopické techniky světlého pole a polarizovaného světla. Jednou z výhod mikroskopu jsou jeho kompaktní rozměry, díky nimž je ideální pro laboratoře s omezeným pracovním a skladovacím prostorem. Mikroskop MAGUS Metal 630 je ideální volbou pro společnosti z různých odvětví, výzkumná centra a univerzitní katedry.

Digitální kamera

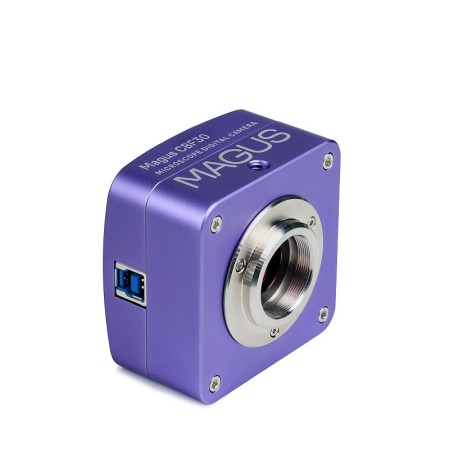

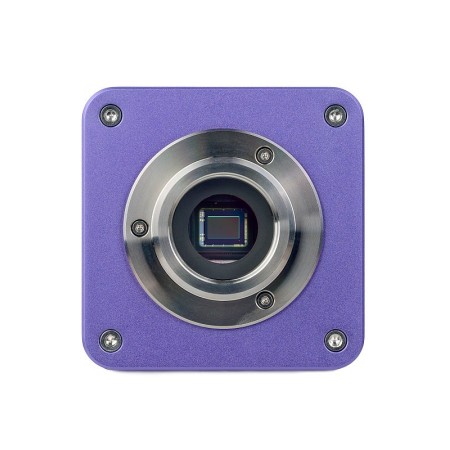

Digitální kamera MAGUS CBF30 umožňuje pořizovat fotografie a krátká videa přes mikroskop, upravovat výsledné soubory, připravovat prezentace a provádět lineární a úhlová měření objektů (po správné kalibraci).
Zařízení je určeno k použití s mikroskopy při pozorování ve světlém poli a s objektivy se zvětšením 4x, 10x, 20x a 40x.

Snímač s rozlišením 6,3 MP umožňuje pořizovat fotografie a vytvářet jasná, detailní videa v maximálním rozlišení 3072x2048 px. V případě potřeby lze rozlišení snížit na 1536x1024 px. To však neovlivní snímkovou frekvenci, která zůstane na hodnotě 59 fps, což zajišťuje plynulé přechody mezi snímky bez trhání nebo prodlev.

Barevný podsvícený snímač CMOS SONY Exmor umožňuje používat kameru i za slabého osvětlení. Obraz zůstane dobře čitelný a jasný. Použitím adaptéru se zvětšením od 0,5x do 0,75x získáte co nejjasnější obraz bez zkreslení.

Optika

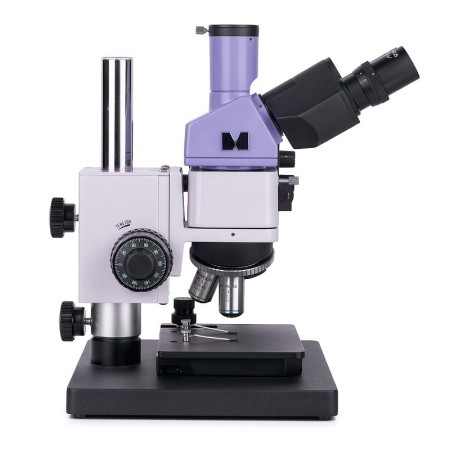

Optika mikroskopu je korigována na nekonečno. Vertikálně umístěný trinokulární tubus je určen k upevnění kamery. Světelný tok lze nasměrovat do okuláru nebo do trinokulárního tubusu. Kamera není součástí základní konfigurace. Mikroskop umožňuje pohodlnou práci po mnoho hodin díky sklonu 30° binokulární hlavice. Levý okulár je vybaven dioptrickou korekcí pro přizpůsobení optiky zraku uživatele.

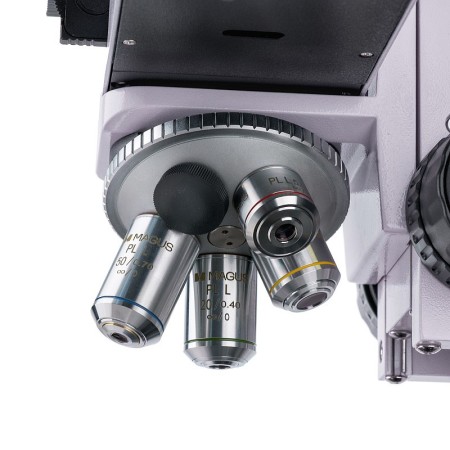

Revolverový nosič objektivů má 5 pozic. Sada obsahuje 4 planachromatické objektivy. Po jejich instalaci zůstane jedna pozice volná pro další objektiv. Objektivy s dlouhou pracovní vzdáleností jsou určeny pro mikroskopii ve světlém poli.

Osvětlení

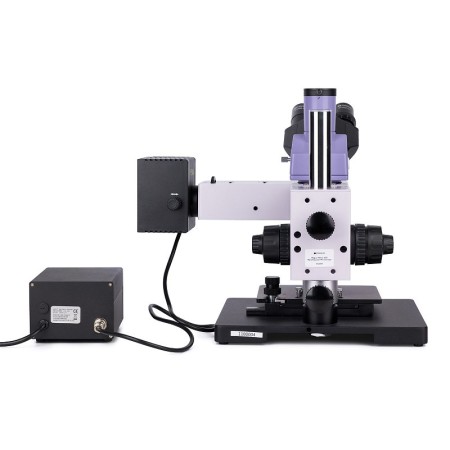

Mikroskop používá pouze osvětlení odraženým světlem. Osvětlovací systém se skládá z polarizačního zařízení, clonky apertury a polní clony. Zdroj světla: halogenová žárovka o výkonu 30 W. Vyzařované světlo neoslňuje ani neunavuje oči. Lze vycentrovat clony i zdroj světla. Lze také nastavit Köhlerovo osvětlení. Sada obsahuje barevné filtry.

Pracovní stolek a zaostřovací mechanismus

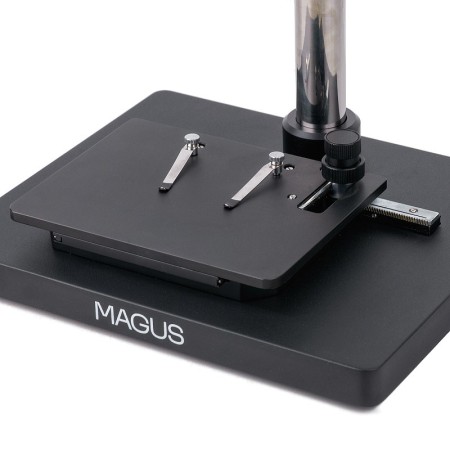

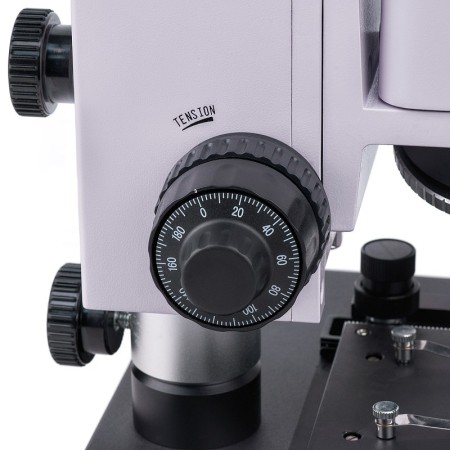

Inovativně navržený stojan a zaostřovací mechanismus mají dvě výhody: kompaktní rozměry a možnost pozorovat vzorky libovolné výšky. Mikroskop lze snadno umístit na laboratorní stůl o maximální výšce 40 cm. Malé vzorky lze zkoumat pomocí stolku se dvěma osami. Zaostření se nastavuje koaxiálními ovladači hrubého a jemného zaostření umístěnými na obou stranách stojanu. Mechanismy pracují přesně a plynule. Lze také nastavit odpor hrubého zaostřování.

Příslušenství

Mikroskop lze rozšířit pomocí volitelného příslušenství, například objektivů s dlouhou pracovní vzdáleností, okulárů, digitální kamery a kalibračních sklíček.

Klíčové vlastnosti mikroskopu:

• Vzorky libovolné výšky a velikosti
• Trinokulární hlavice s trinokulárním tubusem pro upevnění digitální kamery a děličem světelného toku 100:0 a 0:100
• Halogenová žárovka o výkonu 30 W s teplým odstínem světla pro práci s odraženým světlem a mikroskopickými technikami světlého pole a polarizace
• Barevné filtry, možnost nastavení Köhlerova osvětlení, zdroj světla a clony apertury i zorného pole, které lze vycentrovat
• Kompaktní stojan pro umístění mikroskopu na nábytek
• Široký výběr dalšího příslušenství

Klíčové vlastnosti kamery:

• Doporučeno pro použití s objektivy s malým zvětšením
• Světlocitlivý snímač pro jasný obraz i za slabého osvětlení
• Snímková frekvence 59 fps, dostačující pro pozorování pohybujících se objektů nebo rychle probíhajících procesů
• Balení obsahuje software, který zajišťuje plnou funkčnost všech funkcí kamery, a tedy i „rychlé spuštění“
• Spolehlivé rozhraní USB 3.0 pro vysokou rychlost přenosu dat
• Nastavení rozlišení umožňuje kdykoli zvolit nejvhodnější možnost

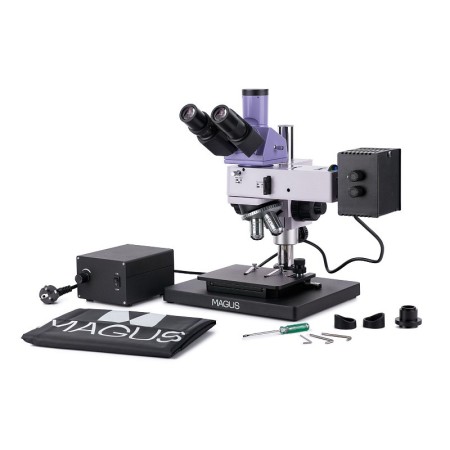

Obsah balení:

• Digitální kamera MAGUS CBF30 (digitální kamera, kabel USB, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
• Stojan se zaostřovacím mechanismem, pracovním stolkem a revolverovým nosičem objektivů
• Osvětlovač pro pozorování v odraženém světle s objímkou žárovky
• Trinokulární hlavice
• Planachromatický objektiv korigovaný na nekonečno: PL L5x/0,12 WD 26,1 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L10х/0,25 WD 20,2 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L20х/0,40 WD 8,80 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L50х/0,70 WD 3,68 mm
• Okulár 10x/22 mm s dlouhou výstupní pupillou (2 ks)
• Adaptér C-mount 1x
• Imbusový klíč
• Základna se vstupem napájení
• Napájecí kabel
• Napájecí kabel osvětlovače pro odražené světlo
• Protiprachový kryt
• Uživatelská příručka a záruční list

Na vyžádání jsou k dispozici:

• Okulár 10x/22 mm s mikrometrickou stupnicí
• Okulár 12,5x/14 mm (2 ks)
• Okulár 15x/15 mm (2 ks)
• Okulár 20x/12 mm (2 ks)
• Okulár 25x/9 mm (2 ks)
• Planachromatický objektiv korigovaný na nekonečno: PL L40х/0,60 WD 3,98 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L60x/0,70 WD 2,08 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L80x/0,80 WD 1,25 mm
• Planachromatický objektiv korigovaný na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Kalibrační sklíčko
